Саморегулирующийся греющий кабель – всё что нужно знать!

Бытовые трубы:
монтаж на трубу
Бытовые трубы:
монтаж в трубу
Кровля, водостоки Резервуары Промышленные трубопроводы до 300 м
Без оплетки Низкотемпературный Полеолефин 16-30 Вт/м
C оплеткой Низкотемпературный Полеолефин 16-90 Вт/м
Фторполимер 16-30 Вт/м
UV-защита 24-40 Вт/м
Среднетемпературный 24-60 Вт/м
Высокотемпературный
Взрывозащищенный

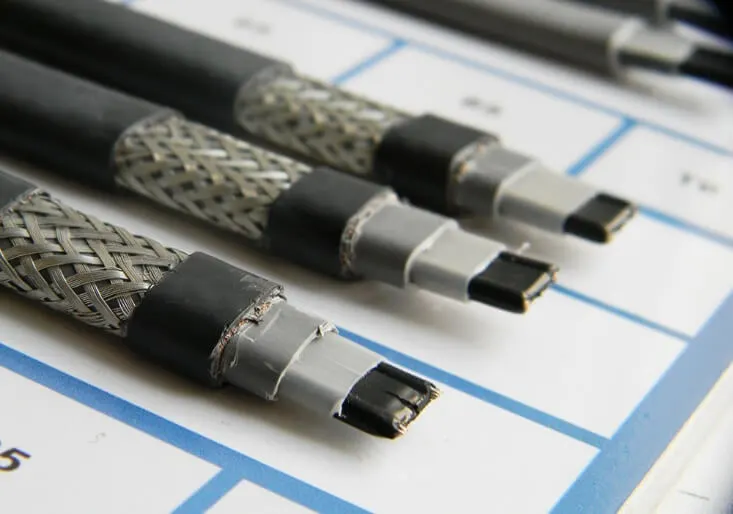

Саморегулирующийся кабель в разрезе

Нагревательным элементом саморегулирующегося кабеля является матрица из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды и температуры объекта, на котором кабель установлен.

Появление греющего кабеля способного к саморегуляции линейной мощности и температуры нагрева без дополнительно контрольного оборудования позволило значительно расширить сферу применения кабельного обогрева в промышленной и бытовой сферах.

Производим греющий кабель

Саморегулирующийся кабель SAMREG 16-2
Саморегулирующийся кабель SAMREG 16-2
  • Мощность: 16 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
Саморегулирующийся кабель SAMREG 16-2CR
Саморегулирующийся кабель SAMREG 16-2CR
  • Мощность: 16 Вт
  • Назначение: трубопровод / резервуар
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
Саморегулирующийся кабель SRL 16-2
Саморегулирующийся кабель SRL 16-2
  • Мощность: 16 Вт
  • Назначение: трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
  • Maкс. температура (рабочая): 65 °C
Саморегулирующийся кабель SRL 16-2CR
Саморегулирующийся кабель SRL 16-2CR
  • Мощность: 16 Вт
  • Назначение: трубопровод / резервуар
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
  • Maкс. температура (рабочая): 65 °C
Саморегулирующийся кабель ALPHATRACE ATMI-CP17
Саморегулирующийся кабель ALPHATRACE ATMI-CP17
  • Мощность: 17 Вт
  • Назначение: трубопровод / резервуар
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: со взрывозащитой
  • Maкс. температура (рабочая): 65 °C
Саморегулирующийся кабель ALPHATRACE ATMI-CF17
Саморегулирующийся кабель ALPHATRACE ATMI-CF17
  • Мощность: 17 Вт
  • Назначение: трубопровод / внутрь трубы / резервуар
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: со взрывозащитой
  • Maкс. температура (рабочая): 65 °C

Основные преимущества самрега

  • Не боится перегрева на любом отдельном участке, запирания, даже при пересечении кабеля;
  • эффект саморегуляции обеспечивает безопасный температурный режим объекта, что делает систему более надежной и долговечной;
  • экономия электроэнергии за счет изменения линейной мощности на каждом отдельном участке обогрева;
  • удобство монтажа, кабель можно нарезать на секции любой длины прямо на месте установки;
  • возможность эксплуатации без терморегуляторов и систем автоматики.

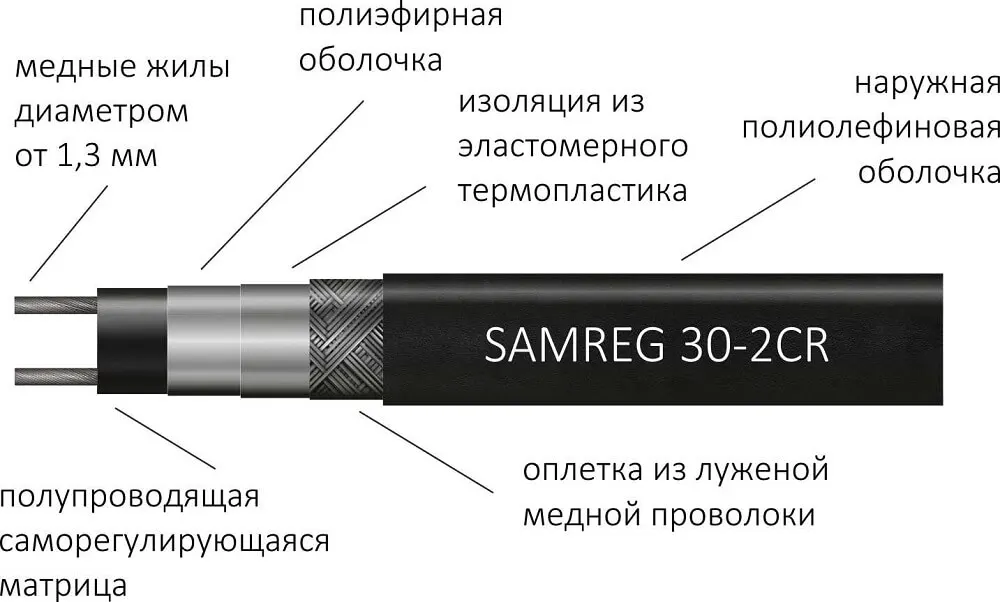

samreg 30-2CR строение кабеля

Строение греющего кабеля

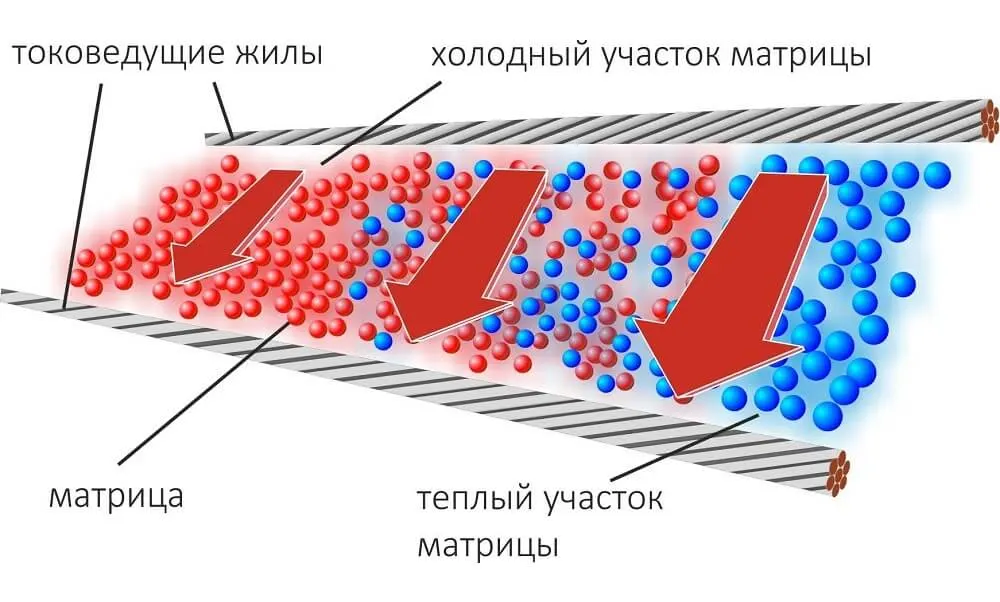

саморегулирующаяся матрица греющего кабеля

Эффект саморегуляции

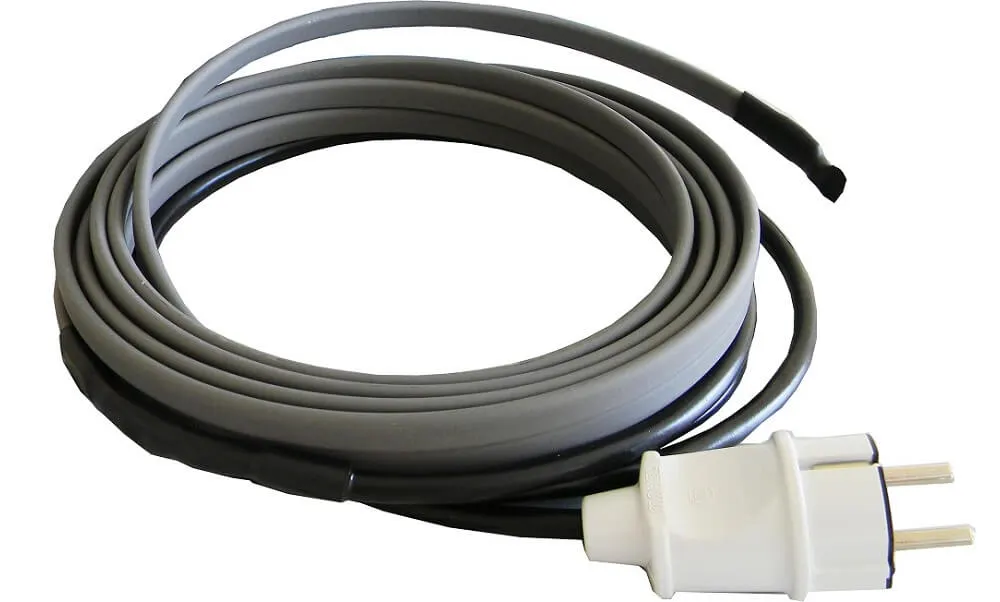

греющий кабель в секции

Вид готовой секции

Применение самрега

  • Защиты от замерзания бытовых и промышленных трубопроводов, стартового разогрева и поддержания технологической температуры производственных процессов, в том числе водо-, нефте- и газо-проводов, канализационных, технологических и иных наземных и подземных труб;
  • обогрева резервуаров, емкостей различного назначения, сепараторов, ресиверов, бункеров и технологических линий;
  • защиты от замерзания системы внешних и внутренних водостоков кровли, а также в системах снеготаяния кровли малоэтажных и многоэтажных зданий, объектов коммерческой недвижимости, производственных и складских помещений.
Обогрев кровли
Обогрев труб и трубопроводов
Обогрев резервуара

В зависимости от максимальной рабочей температуры, самрег может быть

  • Низкотемпературный (температурный класс Т6) – максимальная температура воздействия 85°С, рабочая температура 65°С;
  • Среднетемпературный (температурный класс Т5) – максимальная температура воздействия 135°С, рабочая температура 110°С;
  • Среднетемпературный (температурный класс Т4) – максимальная температура воздействия 190-200°С, рабочая температура 120°С;
  • Высокотемпературный (температурный класс Т3) – максимальная температура воздействия 232-250°С, рабочая температура 190°С;

В бытовых системах кабельного обогрева, а также в системах обогрева кровли используется низкотемпературный греющий кабель. Среднетемпературный греющий кабель применяется в обогреве трубопроводов и резервуаров для поддержания технологических процессов. Высокотемпературный греющий кабель применяется в нефте-газовой промышленности, обычно для трубопроводов и резервуаров подверженных пропарке высокой температурой.

По степени взрывозащиты самрег делится

  • Взрывозащищенный саморегулирующийся кабель имеет сертификат взрывозащиты международного таможенного союза и знак знак Ex (Explosion-proof), который содержит информацию о степени и виде взрывозащиты кабеля. Взрывозащищенный кабель применяется на объектах с повышенной пожаро- и взрывоопасностью. Подробнее
  • Без взрывозащиты, применяется в системах обогрева промышленного и бытового обогрева, не требующих повышенных мер взрывозащиты или пожаробезопасности.

По конструктивному исполнению кабель может быть

  • Экранированный - под внешней оболочкой кабеля расположена оплетка из луженых медных проволок, выполняющая функцию защиты от механических повреждений, а также функцию заземления кабеля. Кабель данного типа используется для систем обогрева, размещенных на открытом воздухе (кровле, водостоках), либо на объектах требующих дополнительной безопасности к эксплуатации электрооборудования (например, резервуаров, трубопроводов, производственных линий).
  • Неэкранированный – без защитной оплетки. Данный типа кабеля используется для бытового обогрева трубопровода и монтируется только под теплоизоляционный материал.

Тип внешней оболочки греющего кабеля зависит от сферы его применения

  • Полеолефиновая оболочка применяется в саморегулирующемся греющем кабеле бытового назначения для укладки под теплоизоляцию.
  • Фторполимерная оболочка применяется в кабеле, допустимом к использованию в химически агрессивных средах, а также внутри трубопроводов и резервуаров с питьевой водой.
  • Оболочка с защитой от UV-излучения содержит в составе UV-абсорберы, обычно это частицы мелкодисперсной сажи (не менее 2%), предохраняющие полеолефин от разложения под действием солнечной радиации. Подробнее

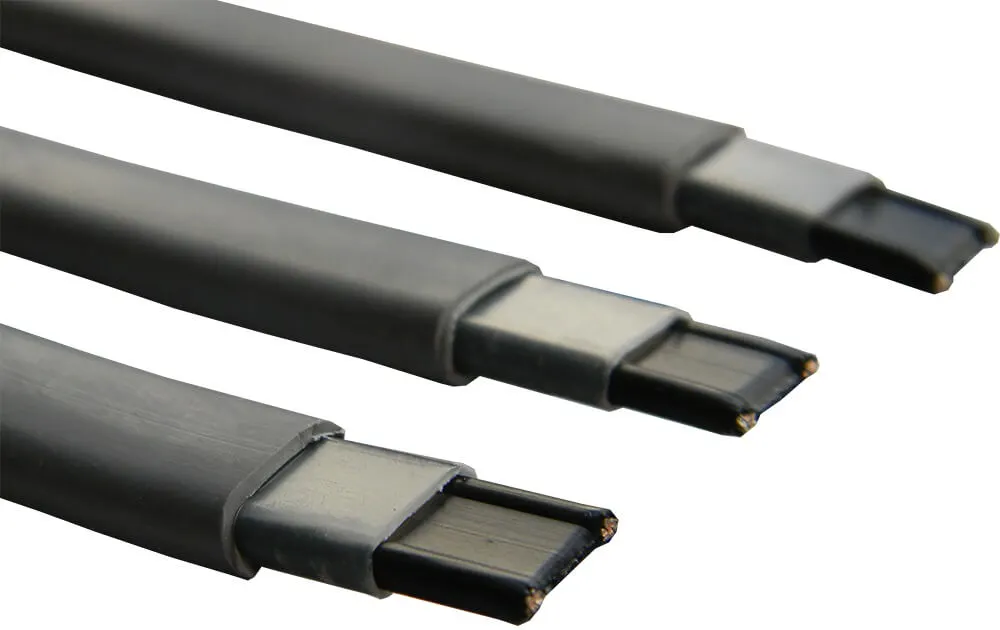

греющий кабель в полеолефиновой оболочке

Кабель с полеолефиновой оболочкой

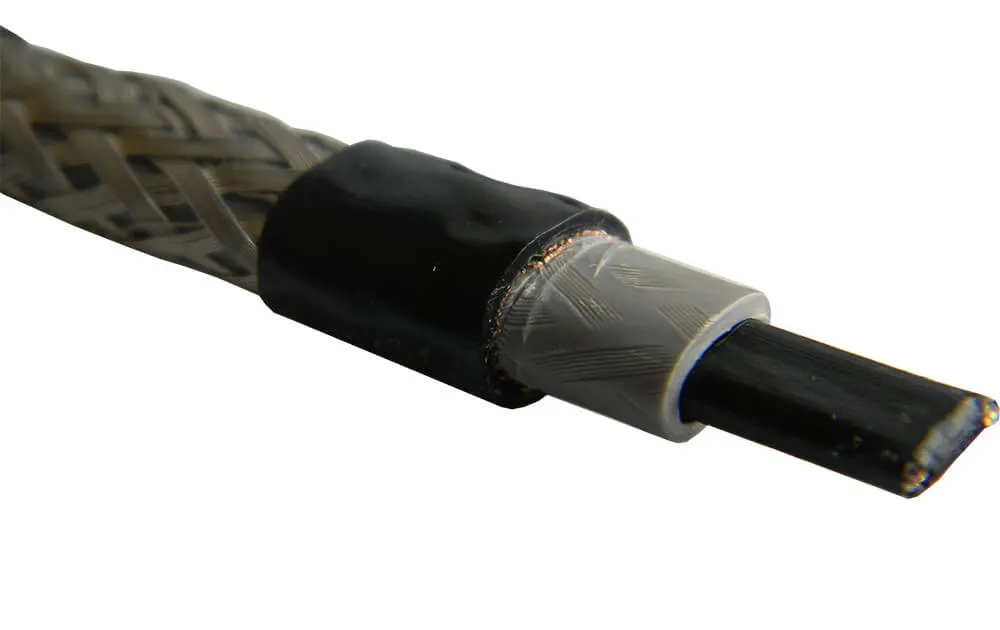

греющий кабель во фторополимерной оболочке

Кабель с фторполимерной оболочкой

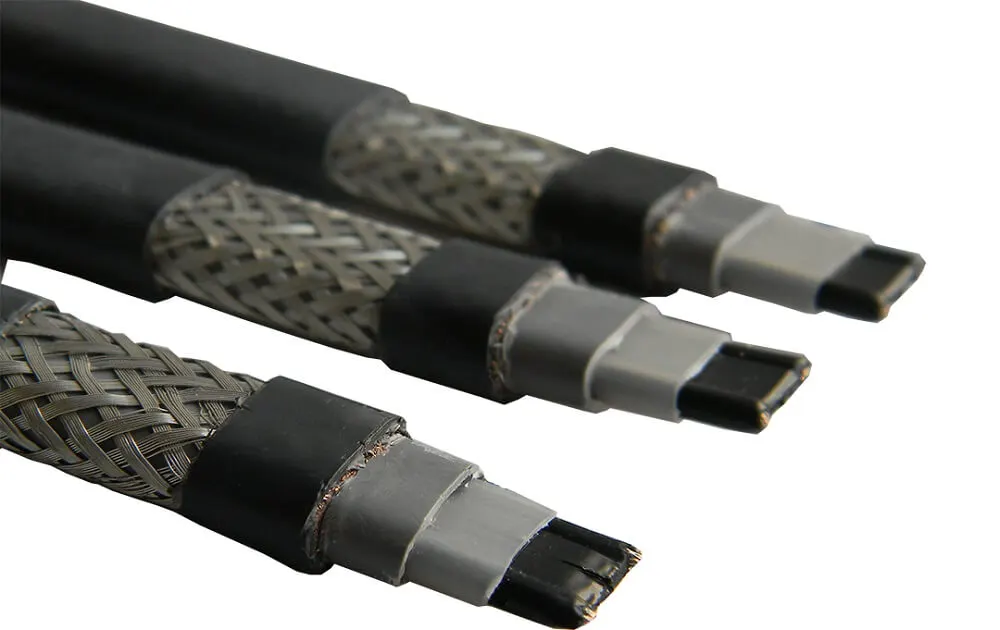

греющий кабель с уф-защитой

Кабель с UV-защитой

Мощность греющего кабеля может быть различной, в зависимости от сферы применения и конструкции

Форма поставки саморегулирующегося кабеля

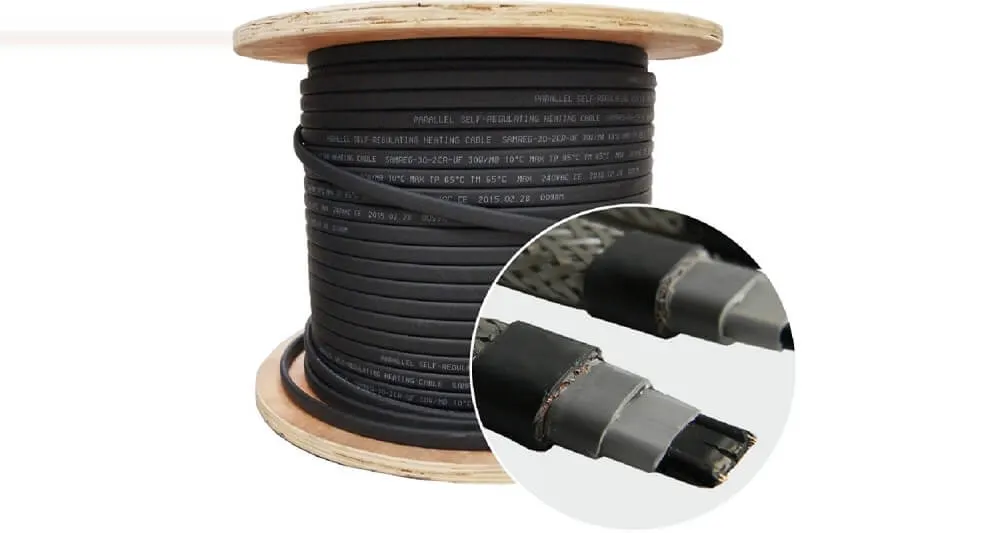

Греющий кабель в бухтах 180-300 м

Греющий кабель в бухтах 180-300 м

На отрез – кабель поставляется отрезками необходимой длины, либо в бухтах 180-300м.

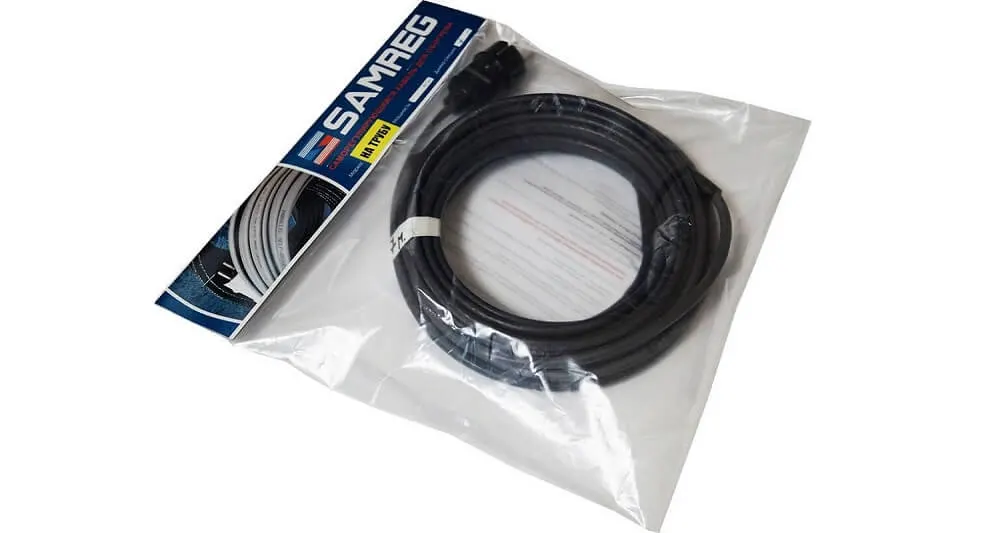

комплект samreg упаковка

Готовый комплект

Готовые комплекты – уже смуфтированные секции греющего кабеля, имеющие концевую заделку и силовой провод для подключения к системе питания. Смуфтированные секции готовы к работе, требуется только установить их согласно инструкции.

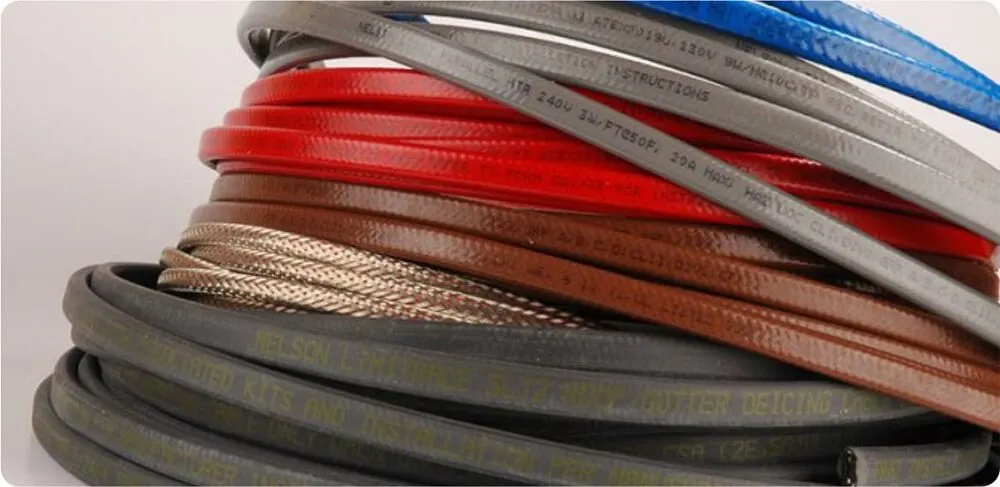

Срок службы греющего кабеля

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

Управление системой на основе саморегулирующегося кабеля

В системах бытового электрообогрева обогрева трубопровода (водопровода, канализации) дополнительные приборы контроля не требуются, в случае подключение одной линии обогрева длиной до 20м. Системы, состоящие из нескольких линий требуют дополнительных мер безопасности в виде автоматов дифференциальной защиты. Для управления обогревом промышленных трубопроводов и резервуаров применяются шкафы управления. Подробнее

В системах обогрева кровли применяют шкафы управления различных типов от простых бытовых, объединяющих в себе контроллеры и терморегулятор, до сложных систем с многоуровневой защитой, устройствами плавного пуска и так далее. Подробнее

Шкафы управления электрообогревом кровли и открытых площадок (ШУЭОк, ШУк)
Шкафы управления электрообогревом трубопроводов и резервуаров (ШУЭОт, ШУт, ШУЭОр, ШУр)
Обогреваемый шкаф управления обогрева с утеплением

Особенности монтажа греющего кабеля

Монтаж саморегулирующегося греющего кабеля в системах бытового трубопровода можно осуществлять самостоятельно, используя инструкцию по установке нагревательных секций.

В случае работы с греющим кабелем на отрез, секции изготавливаются посредством муфтирования (заделки концевой и соединительной части). Для подключения отрезка кабеля к сети используют силовой провод необходимой длины.

Готовые комплекты кабеля снабжены концевой и соединительной муфтой, имеют питающий провод (2-2,5м) и евровилку для включения в сеть.

Монтаж греющего кабеля на кровле и водостоков требует специальных знаний и опыта работы с электротехнической продукцией. Особенности устройства обогрева кровли, а также правила подбора комплектующих и монтажа мы приводим в отдельном разделе. Подробнее

Монтаж греющего кабеля на кровле и водостоках
Обогрев водопровода греющим кабелем
Греющий кабель в трубу. Обогрев внутри трубопровода

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

Расчет системы обогрева резервуаров греющим кабелем
Греющий кабель для кровли и водостоков
Обогрев водопровода греющим кабелем

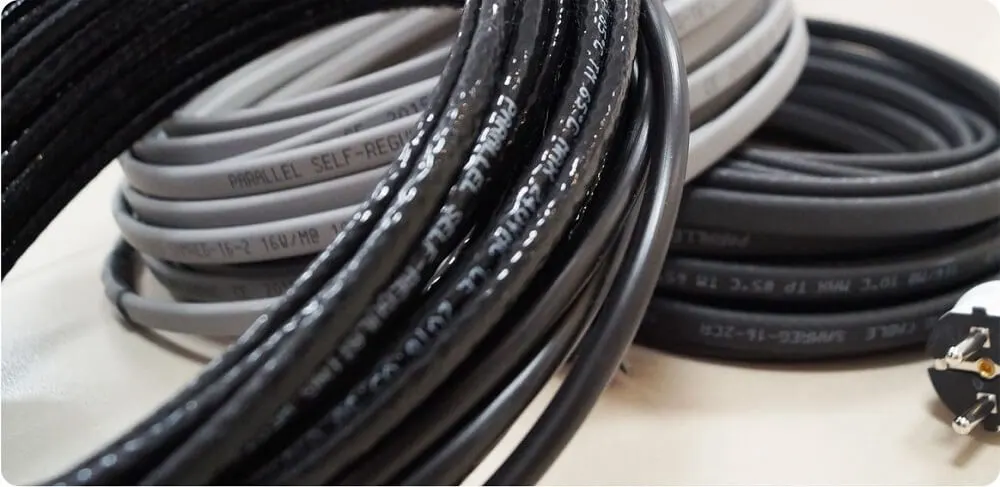

Максимальная длина секции греющего кабеля

Для проектирования кабельного электрообогрева необходимо знать количество отрезков (линий), объединенных системой управления. Максимальная длина секции определяется линейной мощностью кабеля, превышение этой длины приводит к преждевременному выходу системы из строя, нарушению работы автоматики и в конечном итоге может стать причиной аварийной ситуации. Таблица стартовых токов для кабеля различной мощности в следующей статье.

Стартовый ток саморегулирующегося кабеля

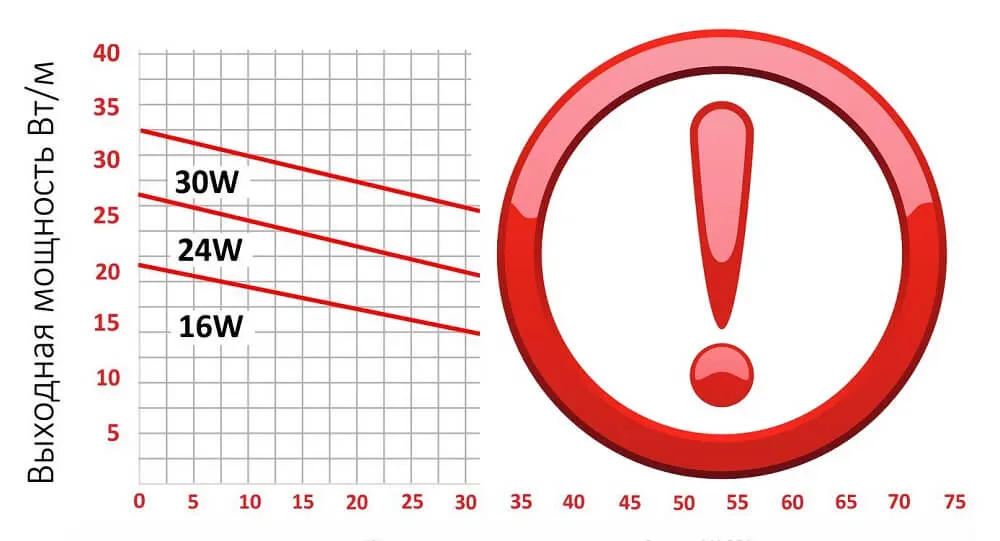

Пусковой ток – максимальный ток, возникающий при включении кабеля в систему. Он зависит от линейной мощности кабеля и температуры окружающей среды в момент включения системы, так называемого «холодного старта». Особенностью саморегулирующихся нагревательных лент являются значительные СТ, иногда в 4-5 раз превышающие номинальное значение. От величины стартового тока зависит номинал автоматики, а также энергопотребление системы. Чем длиннее секция греющего кабеля, тем выше стартовый ток в момент включения. Подробнее

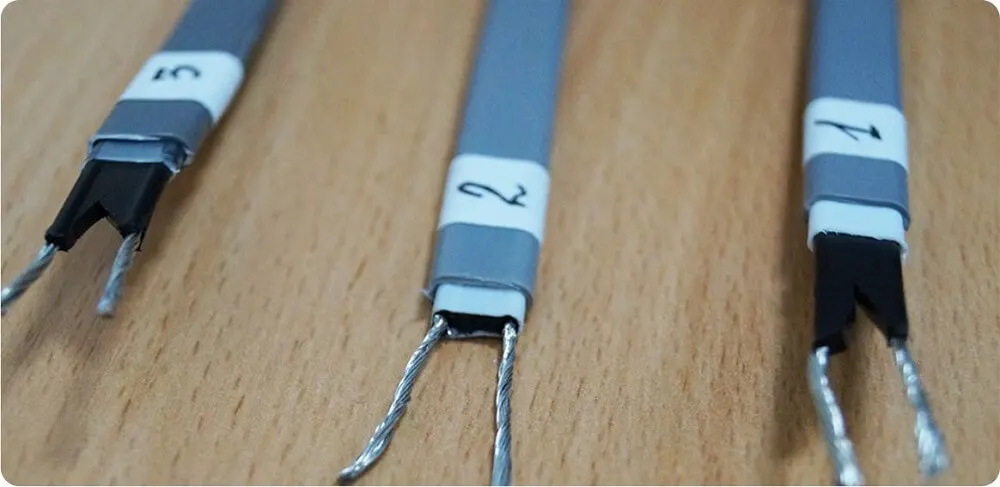

Качество саморегулирующегося кабеля

Требования по безопасности и качеству кабельно-проводниковой продукции распространяются и на нагревательный кабель. Российские стандарты обязуют производителей сертифицировать электротехнические изделия, поставляемые на территории РФ. Сертификат Таможенного Союза подтверждает соответствие изделия требованиям пожаро- и электробезопасности, а также соблюдения технологий производства. Под качеством кабеля в данном случае подразумевается лишь его безопасность при эксплуатации.

Соответствие заявленным характеристикам, таким как мощность, срок службы, удобство монтажа, экономичность – сертификаты не подтверждают. Чтобы оценить качество кабеля, необходимо ознакомиться с его характеристиками или даже в некоторых случаях запросить у производителя или дилера протоколы испытаний. Подробнее
