Съемный обогрев труб линии долива скважины

В качестве примера обогрева съемного трубопровода приведем систему БРС с применением греющего кабеля.

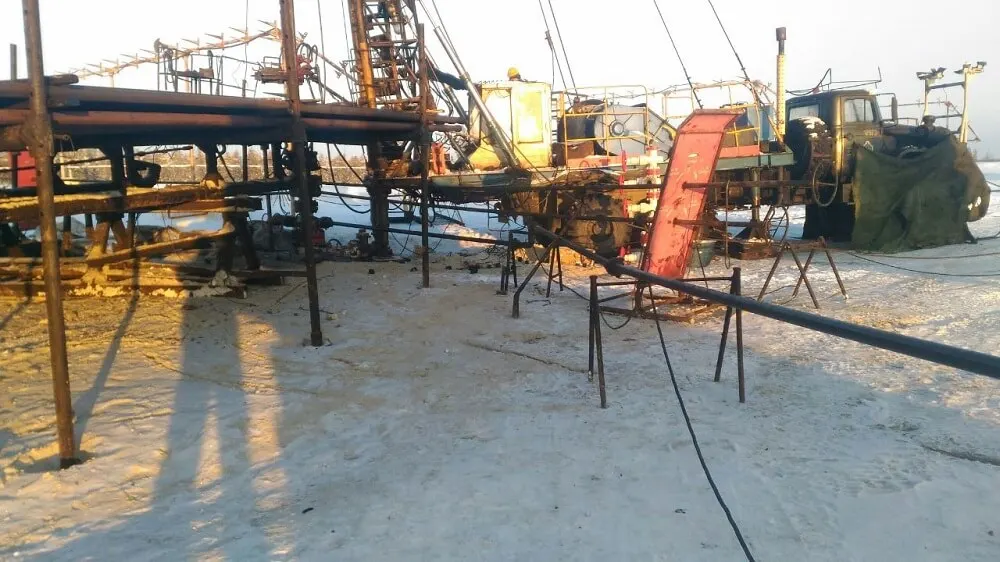

Для выполнения определенных технологических операций обслуживания нефтяных или газовых скважин (промывка песчаных и гидратных коробок, разбуривание цементных мостов, фрезерование аварийного оборудование, глушение или долив скважины и т.д.) применяются емкости долива.

Оборудование предназначено для эксплуатации в любое время года, поэтому чаще всего используют емкости долива с обогревом. Готовые решения производителей данного оборудования предусматривают обогрев самой емкости, но не труб БРС, так как это специфическая система, требующая отдельной разработки и установки.

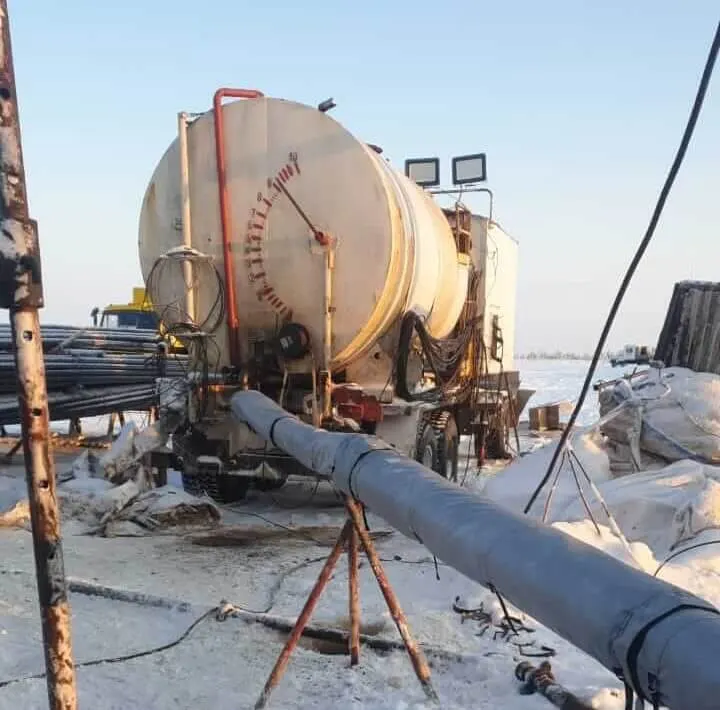

Решение задачи усложняется необходимостью многократно разбирать и собирать систему без повреждений и потери производственной эффективности. Специально для предприятий нефте-газового сектора существует вариант термоизолированного быстросъемного обогрева линий долива скважины с пременением саморегулирующегося греющего кабеля.

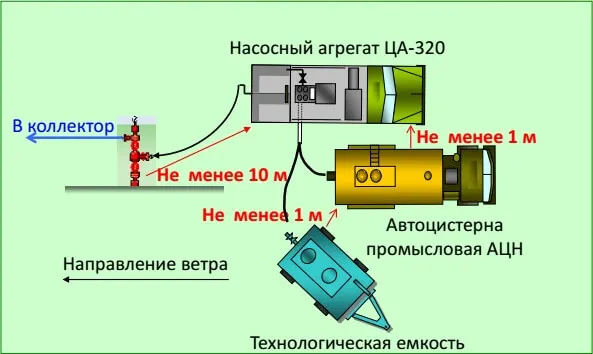

Система долива на основе быстроразъемных соединений.

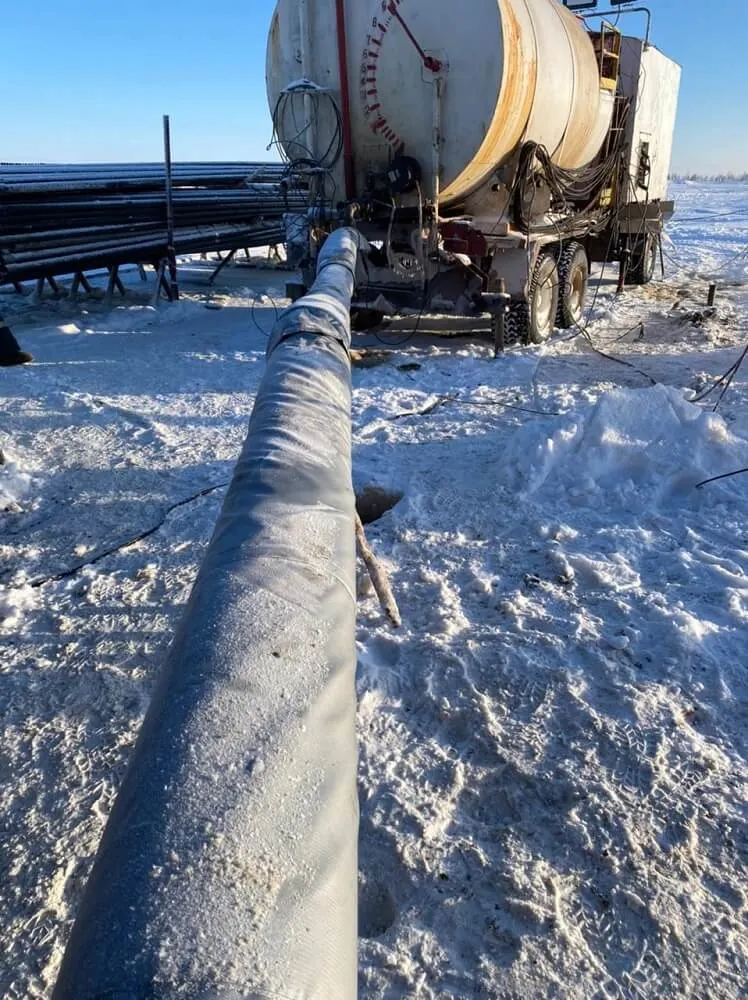

Учитывая подвижность обогреваемого объекта для обогрева используются соединяемые термочехлы оснащенные греющим кабелем, соединяющимся посредством специальных быстроразъемных соединений. Процесс использования следующий: съемная система в разобранном виде достается из упаковки, одевается на трубы, соединяется между собой и подключается к питающей сети. БРС состоит из труб диаметром 73 мм, длина одной трубы 4 м. Общая длинна линии составляет 20 метров.

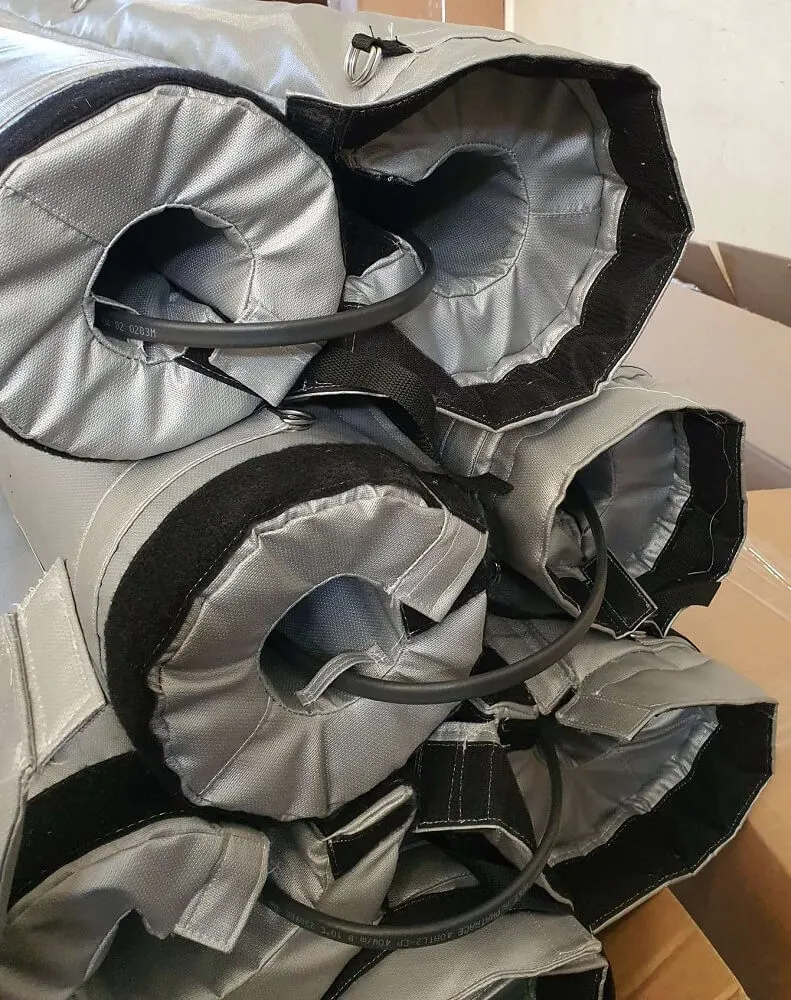

Защитный чехол для трубы Д 73мм L=4м с укрытием БРС, с обогревом.

Конструктивно чехол выполнен в виде трехслойного сэндвича. Наружная и подкладочная ткань представляет собой стекловолокно с двухсторонним силиконовым покрытием. Между ними, в качестве утепляющего (теплоизоляционного) материала, располагается вспененный каучук в один слой. Толщина утеплителя выбирается из расчета рабочих температур. Для удобства монтажа и проведения различных ремонтных и профилактических работ, чехол снабжен быстроразъемными соединениями типа «липучка» и/или шнуровыми затяжками с замком. Липучка имеет морозостойкое и негорючее исполнение.

Разъёмные соединения чехла выполнены с использованием специальных термостойких текстильных застёжек Cosmolon (лента - липучка).

Для доступа к органам управления обогреваемых приборов в конструкции чехлов по запросу изготавливаются отстёгивающиеся клапана либо смотровые окна. Для подвода питающих, контрольных кабелей, импульсных линий в чехле выполняются технологические отверстия с затягивающимися горловинами на лентах-липучках.

Защитные чехлы Z-KIP не требуют демонтажа при эксплуатации обогреваемых приборов.

На каждом чехле присутствует металлическая бирка с маркировкой изделия согласно ТУ и зоной для обозначения позиции прибора (TAG).

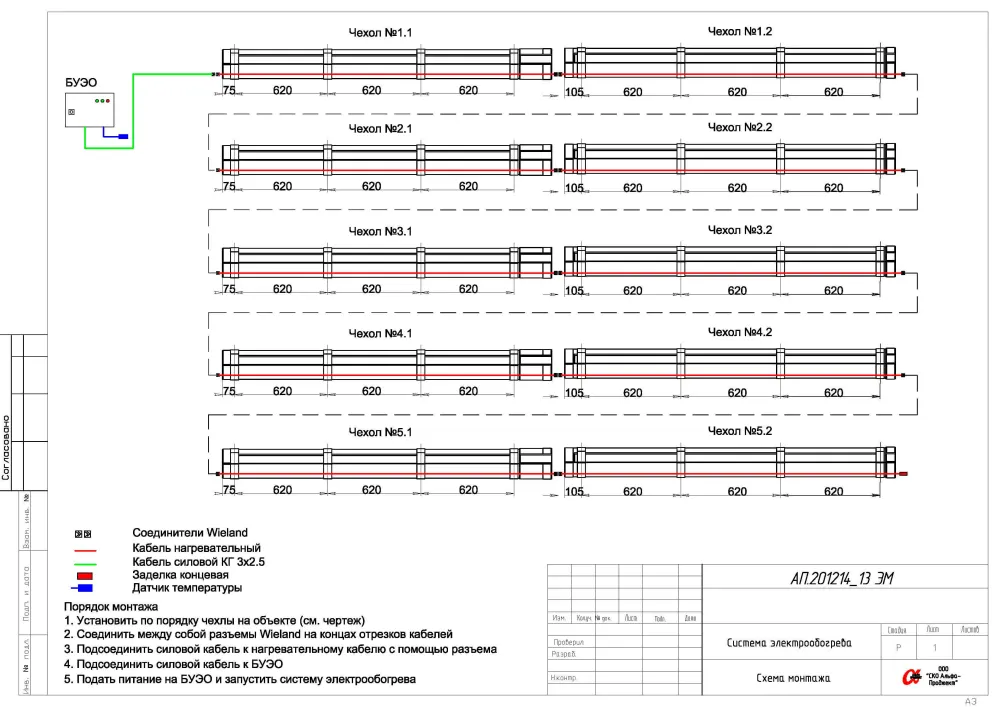

Система съемного обогрева труб

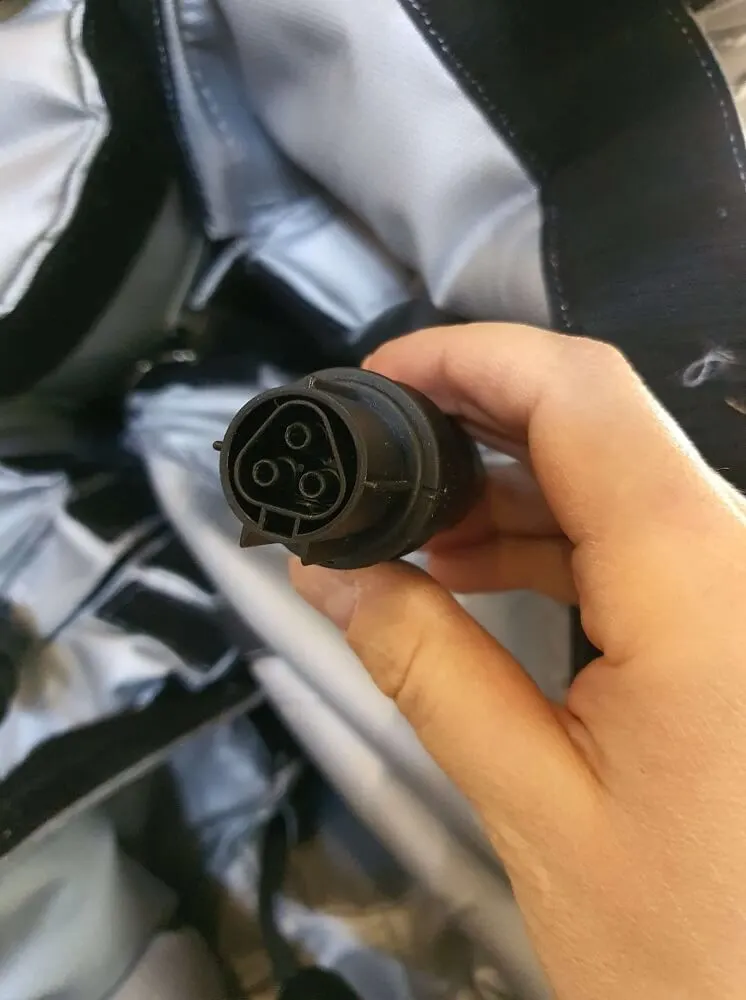

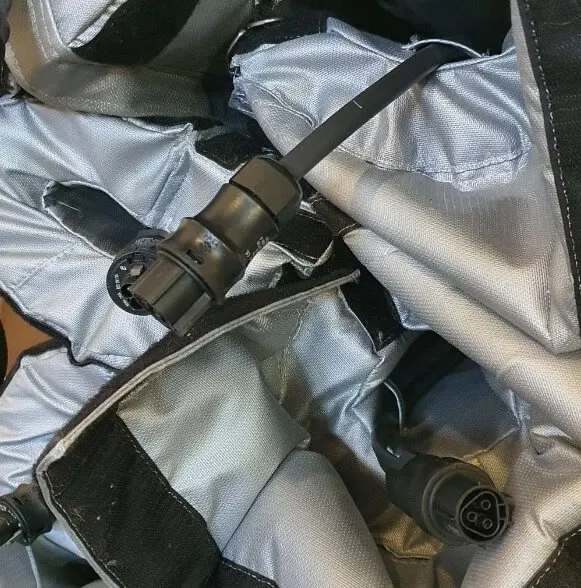

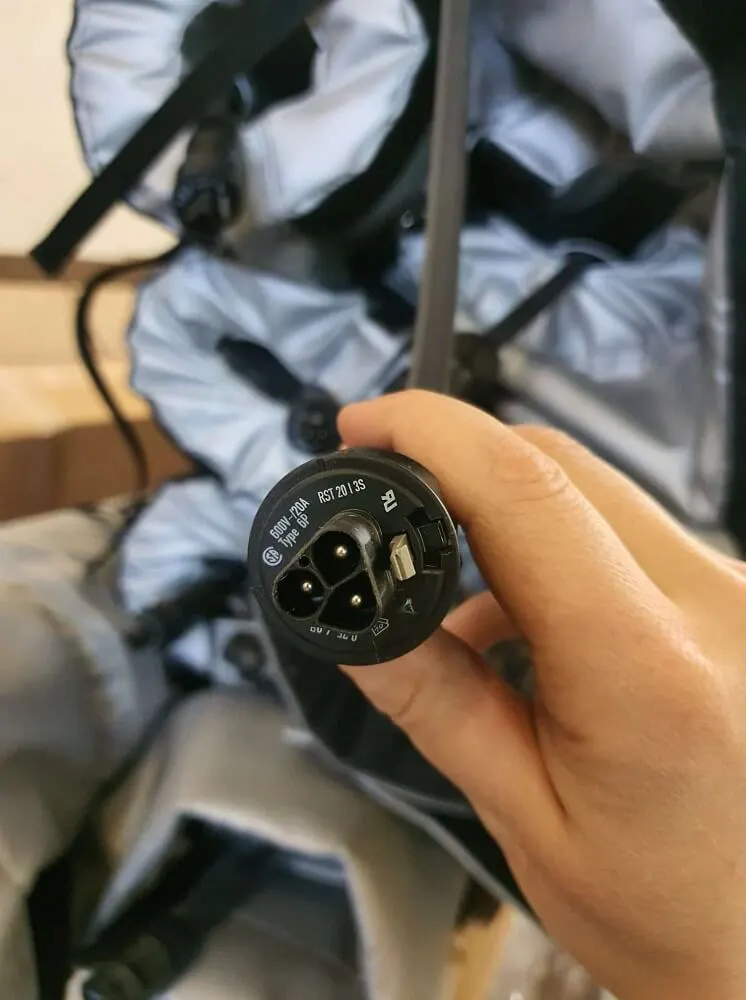

Нагревательный элемент – саморегулирующийся кабель Alphatrace 40ATL-2CP, взрывозащищенный. Таким образом, система состоит из отдельных отрезков нагревательной ленты, соединяемой вилкой и розеткой Wieland.

1. Подсистема обогрева

Саморегулирующийся греющий кабель 40ATL-2CP

Устройство соединение кабелей вилка X6.031.4053.1

Устройство соединение кабелей розетка X6.031.4153.1

Комплект для заделки греющего кабеля VN/KN

Термочехол для трубопровода

2. Подсистема питания и управления

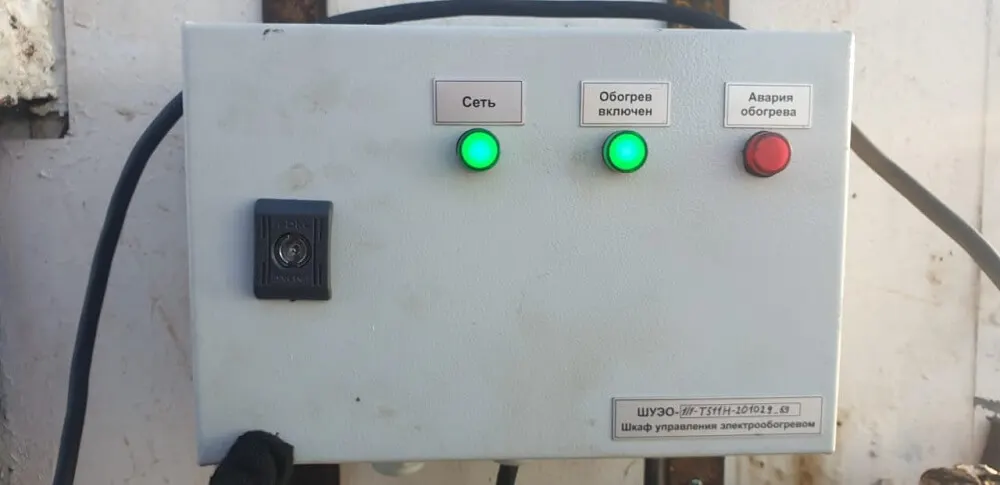

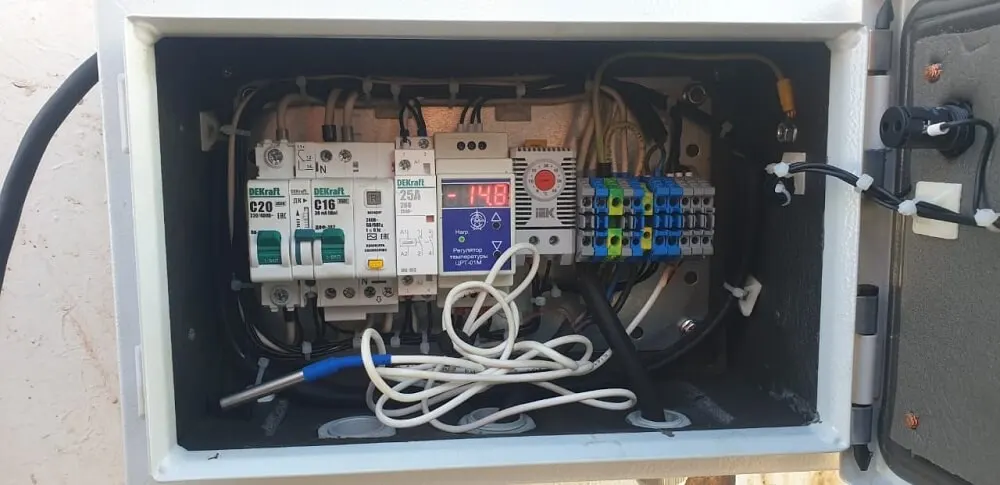

Шкаф управления 200х300х150 IP65 - БУЭО-1/1-Т111Н-201029_69-Д

3. Подсистема крепления

Этикетка: Внимание электрообогрев

Характеристики системы

Рабочая мощность системы электрообогрева общая	1.08 кВт
Стартовая мощность системы электрообогрева общая	3.24 кВт
Количество фаз питания	1
Рабочий ток системы электрообогрева	4.91 А
Стартовый ток системы электрообогрева	14.73 А
