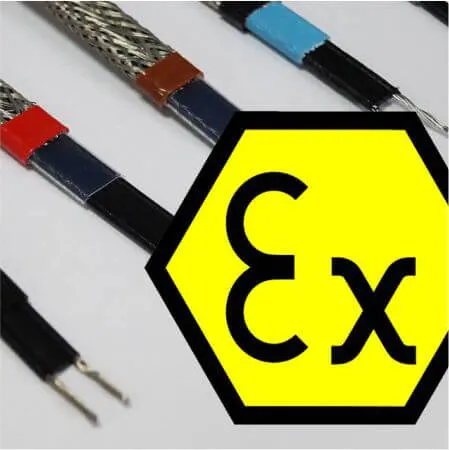

Взрывозащищенный кабель в основе систем кабельного обогрева активно применяются на взрывоопасных объектах, таких как нефте- и газоперерабатывающие заводы, склады нефтепродуктов, химические комбинаты, оборонная отрасль, предприятия пищевой и горнодобывающей промышленности, а также энергетические компании.
Взрывозащита кабеля не определяется напрямую одной характеристикой греющего кабеля (такой как материал оболочки или сечение жил). Это совокупность свойств взрывозащитного исполнения, обеспечивающих безопасность применения на объекте в условиях повышенной взрывоопасности.
Взрывозащищенное электрооборудование (в т.ч. греющий кабель) – электрооборудование, в котором предусмотрены конструктивные меры по устранению или затруднению возможности воспламенения окружающей взрывоопасной среды, в котором оно находится, при эксплуатации этого электрооборудования.
Во взрывоопасных зонах должно устанавливаться взрывозащищенное оборудование, конструкция и характеристики которого соответствуют классу взрывоопасной зоны и характеристикам взрывоопасной смеси.
Класс взрывозащиты греющему кабелю присваивается в результате лабораторных испытаний кабеля и анализа его конструкции и свойств специальными органами по сертификации взрывозащищенного оборудования. По результатам данных исследований выдается сертификат взрывозащиты.
Сертификат удостоверяет, что характеристики кабеля соответствуют заявленным и исключают искрение, короткое замыкание, перегрев кабеля, а также иные нарушения работы ведущие к возможности возникновения взрыва во взрывоопасной зоне.
Таким образом, теоретически использовать во взрывоопасных средах можно любой греющий кабель (работать он будет), но гарантия безопасной эксплуатации, подтвержденной соответствующим документом, у системы обогрева с таким кабелем отсутствует. При выборе нагревательного кабеля, как и любого оборудования (силового кабеля, комплектующих, шкафов управления) необходимо учитывать классификацию взрывоопасной зоны по ГОСТу.
Взрывозащищенный кабель имеет знак Ex (Explosion-proof), и свидетельствует о соответствии требованиям технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011). Сертификат взрывозащиты является документом, подтверждающим соответствие кабеля нормам безопасности.
Расшифровка маркировки взрывозащищенного кабеля
В сертификатах кабеля указывается:
| Уровень взрывозащиты | Соответствующий классу обогреваемой зоны (1,2,3) |
| Вид взрывозащиты | Для греющего кабеля – это вид «е» (исключение искры или повышенной температуры, дуговых разрядов). Существует несколько видов защиты оборудования (взрывобезопасная оболочка, искробезопасная электрическая цепь, герметизация компаундом и так далее) |
| Категория взрывоопасной смеси, для которой кабель является взрывозащищенным |
|
| Температурный класс кабеля | По максимальной температуре воздействия: Т6 – (до 85°С), Т5- (до 100°С), Т4- (до 135°С), Т3- (до 240°С), Т2- (до 300°С), Т1- (до 450°С) |
| Область применения взрывозащиты | G – для газов, D – для горючих пылей, волокон и взвесей |
| Уровень взрывозащиты соответствующий применяемой области | Для категории II (соответствующей применению греющих кабелей) это: а – «особо взрывобезопасный», b- «взрывобезопасный», с – повышенная надежность против взрыва |
От вида взрывозащиты кабеля зависит степень его взрывобезопасности. Например, встречающаяся маркировка «Ex d» обозначает, что в оболочке кабеля содержатся части, которые способны воспламенять взрывоопасную газовую среду, ГОСТ IЕС 60079-1-2013.

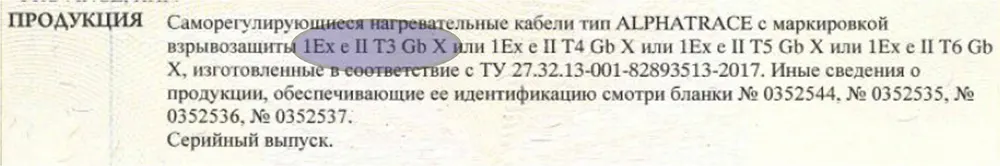

Пример расшифровки маркировки взрывозащищенного кабеля в сертификате соответствия
| Уровень взрывозащиты | 1 |
| Знак взрывозащиты | Ex |
| Вид взрывозащиты | e |
| Категория взрывоопасной смеси, для которой кабель является взрывозащищенным | II |
| Температурный класс | T3 |
| Область применения взрывозащиты | G |
| Уровень взрывозащиты в применяемой области | b |
Сведения о национальных стандартах, применяемых для сертификации греющего кабеля
| ГОСТ 31610.0-2014 | Взрывоопасные среды. Часть 0. Оборудование. Общие требования |
| ГОСТ Р МЭК 60079-7-2012 | Электрооборудование для взрывоопасных газовых сред. Часть 7. Повышенная защита вида «е» |
| ГОСТ IEC 60079-30-1-2011 | Взрывоопасные среды. Резистивный распределенный электронагреватель. Часть 30-1. Общие технические требования и методы испытаний |
Применение греющего кабеля на взрывоопасных объектах

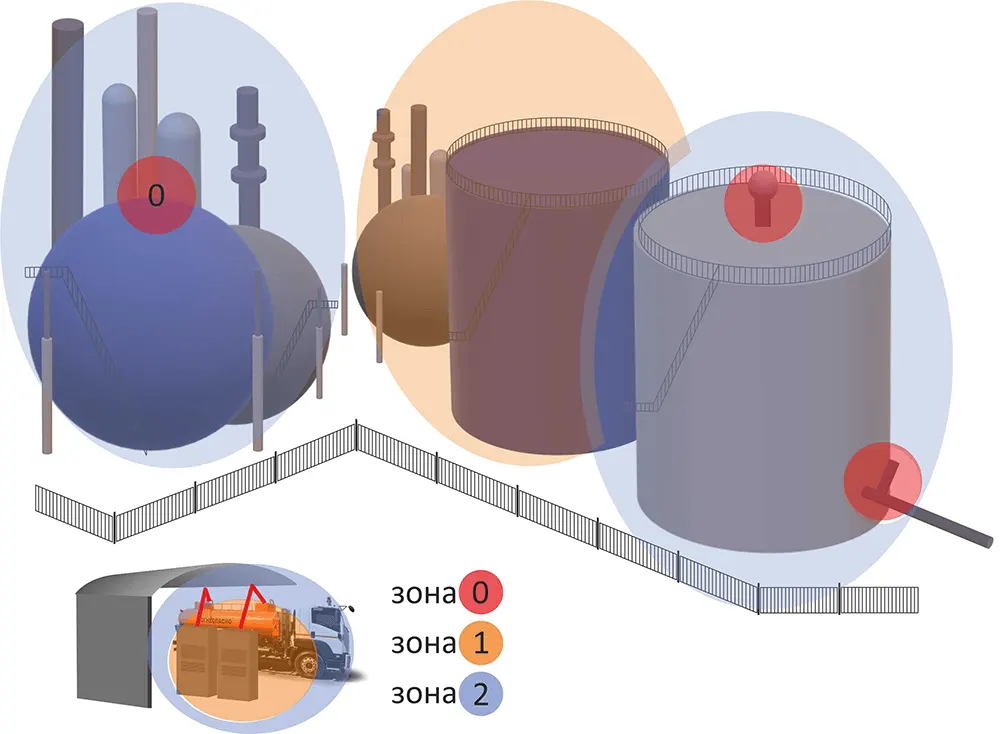

Согласно ГОСТу взрывоопасные зоны делятся на 3 класса:
| Зона 0 | Зона постоянного либо длительного воздействия взрывоопасной газовой/пылевой смеси |
| Зона 1 | Зона возможного присутствия взрывоопасной газовой/пылевой смеси в условиях технической эксплуатации |
| Зона 2 | Зона маловероятного присутствия взрывоопасной газовой/пылевой смеси в условиях технической эксплуатации, либо непродолжительного воздействия |
При проектировании системы обогрева во взрывоопасной зоне обязательно учитывается класс взрывоопасной зоны на объекте, категория взрывоопасной смеси и температурный класс по температуре самовоспламенения смеси: «Методы и ограничения при расчете предельной температуры описаны в ГОСТ 31610.30-1» п. 6.5.1 d) ГОСТ 31610.30-2-2017.
Взрывозащищенный греющий кабель для обогрева трубопроводов и резервуаров
Чаще всего объектами обогрева взрывозащищенным нагревательным саморегулирующимся кабелем являются промышленные трубопроводы – водопроводы, топливопроводы, нефтепроводы, насосные станции, резервуарные станции и так далее.
Выбор греющего кабеля и комплектующих системы обогрева для взрывоопасного объекта
При выборе комплектующих системы обогрева (в том числе греющего кабеля) для взрывоопасной зоны учитываются:
-
Общие технические требования к объекту
Проводится теплотехнический расчет объекта также как и для обычной зоны, учитываются габариты объекта, его размещение, температурные параметры, климатические условия и т.д..
-
Соответствие греющего кабеля и комплектующих системы обогрева классу взрывоопасности объекта
Подбор оборудования осуществляется по всем критериям взрывоопасности: класс взрывоопасной зоны, категория взрывоопасной смеси и температурный класс по температуре самовоспламенения смеси. Все взрывозащищенное оборудование должно в обязательном порядке иметь характеристики не ниже указанного класса взрывоопасной зоны на объекте.
-
Условия возможной обработки объекта паром (пропаривание)
Очень часто объекты, находящиеся во взрывоопасной зоне подвергаются обработке паром для удаления отложений на стенках труб, емкостей и других технологических установках. В этом случае необходимо подбирать греющий кабель и другое оборудование по температуре внешнего воздействия с учетом пропаривания объекта.
-
Условия возможного выноса оборудования из взрывоопасной зоны
Согласно п. 7.5 ГОСТ 31610.30-2-2017 - коммутационное оборудование, станции управления, оборудование управления, шкафы управления обычно стараются вынести из взрывоопасной зоны, что значительно снижает стоимость исполнения, а также увеличивает его надежность и безопасную эксплуатацию на объекте. И необходимо помнить, что нужно обязательно обеспечить свободный и легкий доступ к этому оборудованию (для обслуживания и поверки).
Системы на основе взрывозащищенного греющего кабеля позволяют эффективно решить задачи обогрева
- Простота установки и эксплуатации. Для системы обогрева не требуется специальных сооружений и оборудования, для защиты от замерзания отдельных участков (резервуаров, насосных станций, очистных установок, импульсных линий) локальный обогрев кабелем наиболее удобен. Управление производится в автоматическом режиме посредством шкафов автоматики. Срок установки от нескольких дней до недели. Трубопроводы обогревают чаще всего только греющим кабелем, либо системой на основе СКИН-эффекта.
- Экономичность. Во-первых, обустройство обогрева не требует дополнительных затрат на строительство вспомогательных конструкций, во-вторых управление позволяет использовать систему только для поддержания необходимых температурных параметров, без лишнего расхода тепловой энергии.
- Надежность. Правильно спроектированная и установленная система кабельного обогрева служит более 10 лет и не требует специального обслуживания.
