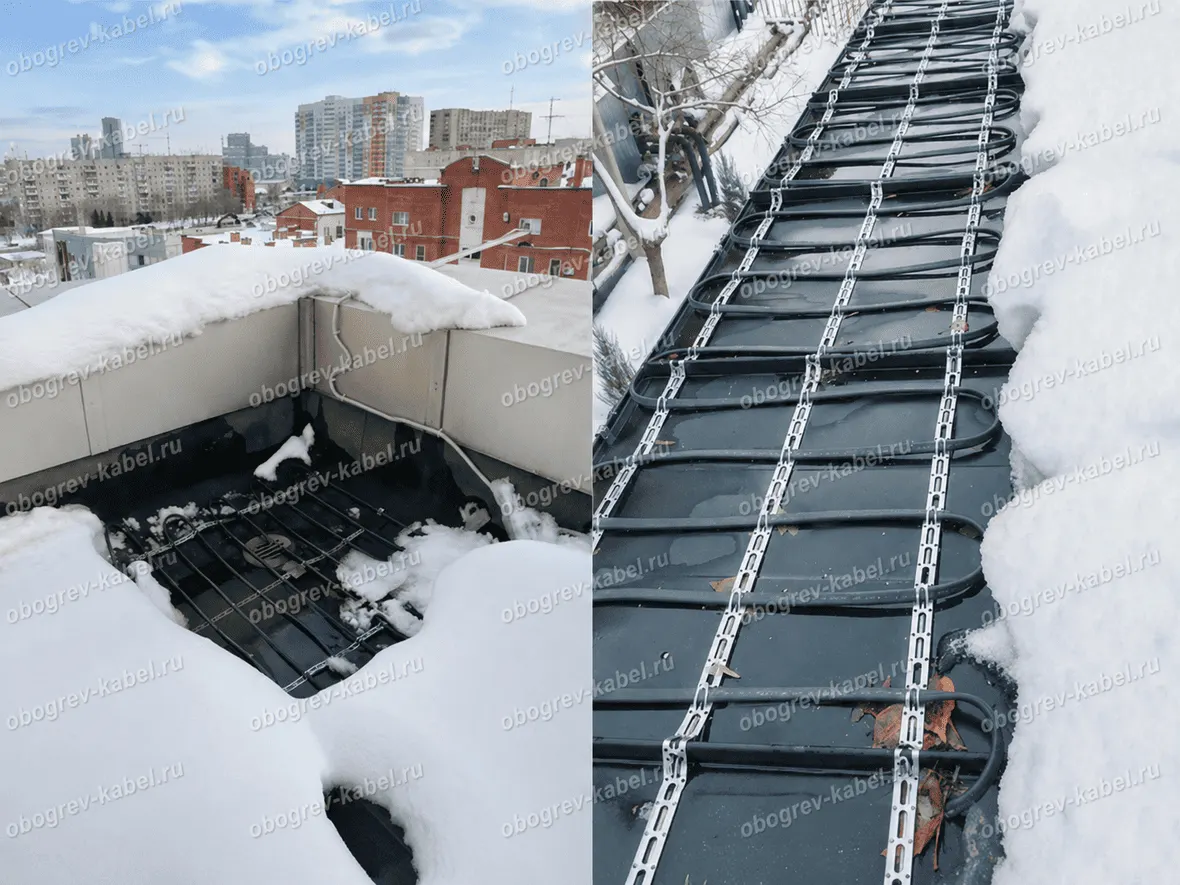

Монтаж греющего кабеля на кровле и водостоках

Для крепления греющего кабеля на элементах кровли применяют перфорированную монтажную ленту, зажимы, тросы и пластины, саморезы, а также монтажную сетку. Количество и характер крепежа определяется в первую очередь длиной обогреваемой части объекта, а также количеством элементов.

График крепления греющего кабеля на элементах кровли

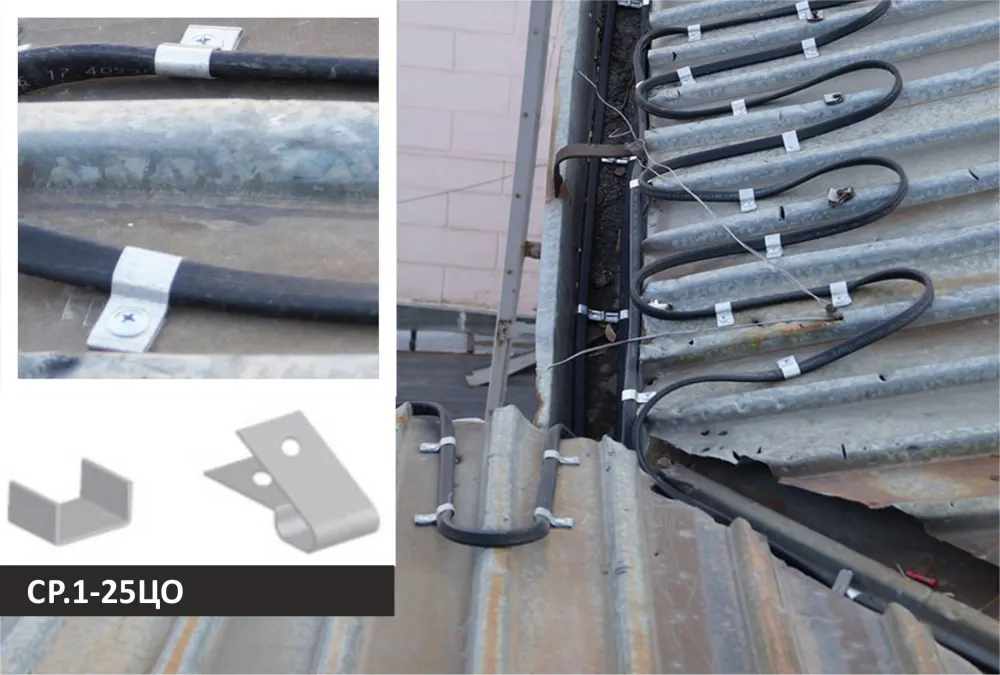

Крепление греющего кабеля на металлической кровле

На металлической кровле из профнастила или металлочерепицы кабель крепится при помощи кровельных саморезов на зажимы СР.1-25ЦО, для лучшей герметичности можно изолировать место крепления самореза силиконом. Данный способ монтажа является самым надежным и практичным. Также можно применять монтажную ленту для теплого пола, чтобы сократить количество отверстий в кровельном покрытии.

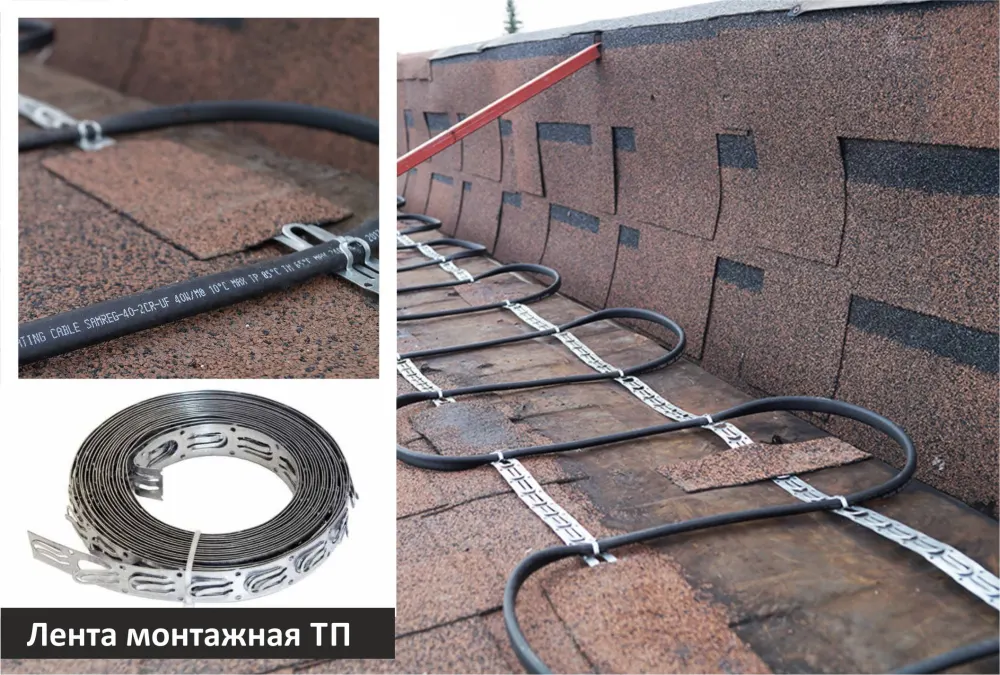

Крепление греющего кабеля на мембранной кровле

На мягкой и мембранной кровле из битумной черепицы, полимеров или мастики применяется перфорированная монтажная лента, которая крепится к кровле при помощи отрезков того же материала навариванием (наплавлением) феном или горелкой. На 1 м монтажной ленты наваривают 2-3 отрезка материала (5х5 или 10х10см). Крепить кабель непосредственно к кровле отрезками не рекомендуется, так как сложно соблюсти равномерный шаг укладки, а также сам кабель имеет упругость, что ухудшает сцепление поверхностей.

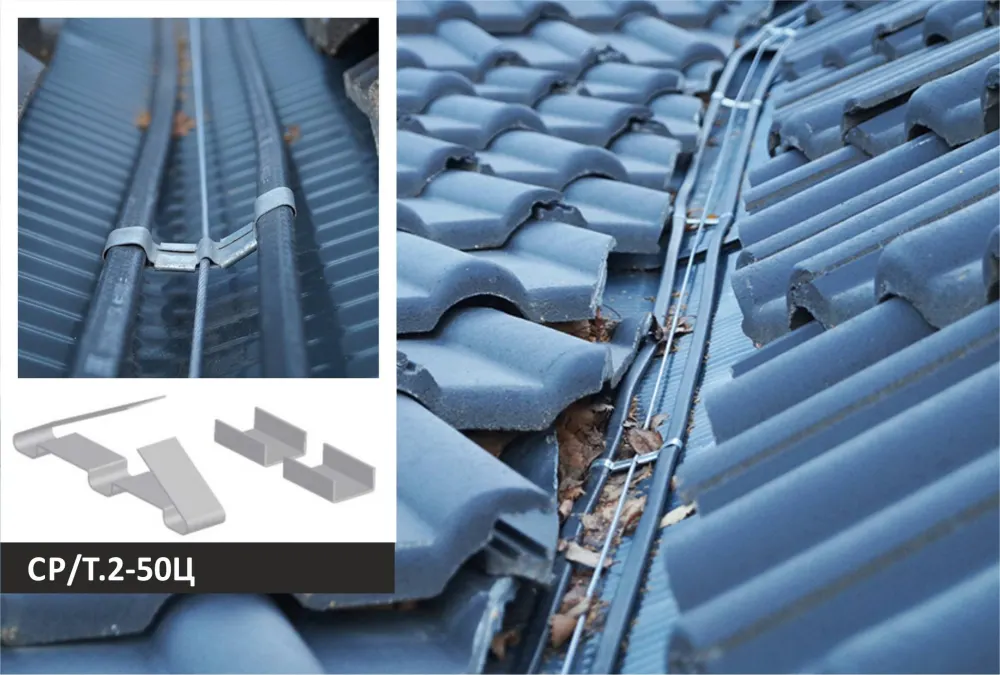

Крепление греющего кабеля в ендове

В ендове греющий кабель крепится на трос при помощи зажимов типа CР/Т (2,3) в зависимости от количества ниток кабеля.

  • СР/Т.2-50Ц
  • СР/Т.2-100Ц
  • СР/Т.3-50Ц
  • СР/Т.4-50Ц

Характеристики применяемых зажимов описаны ниже.

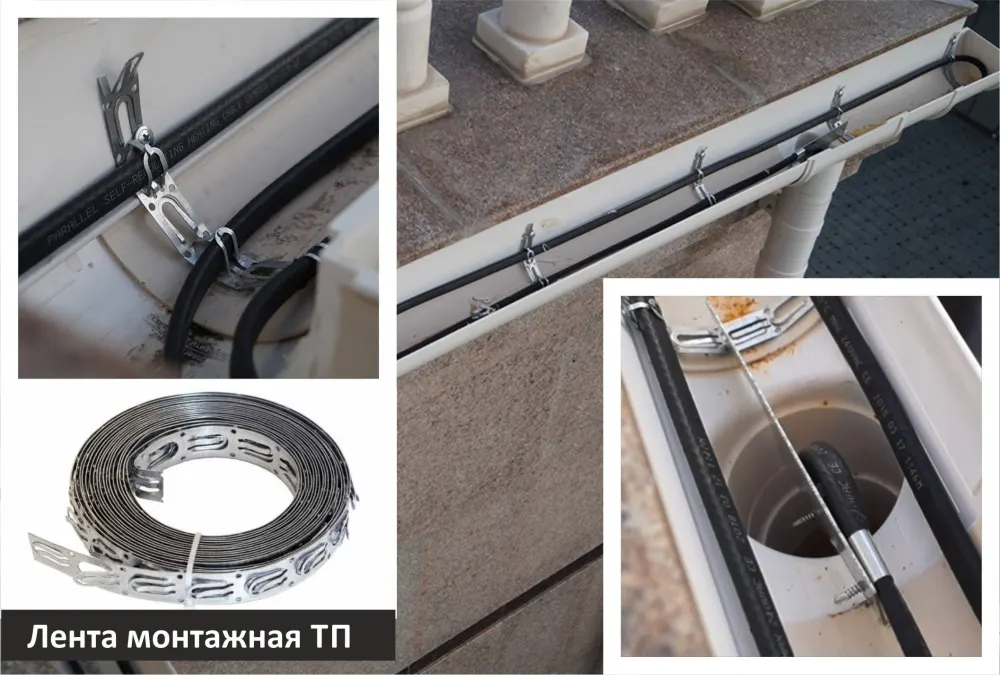

Крепление греющего кабеля в водосборном лотке

В водосборном лотке используется крепление кабеля на монтажную перфорированную ленту, которая фиксируется в лотке саморезами на расстоянии 50см.

Также применяют зажимы:

  • СР.2-50Ц
  • СР.2-100Ц

в количестве 2шт на 1м лотка.

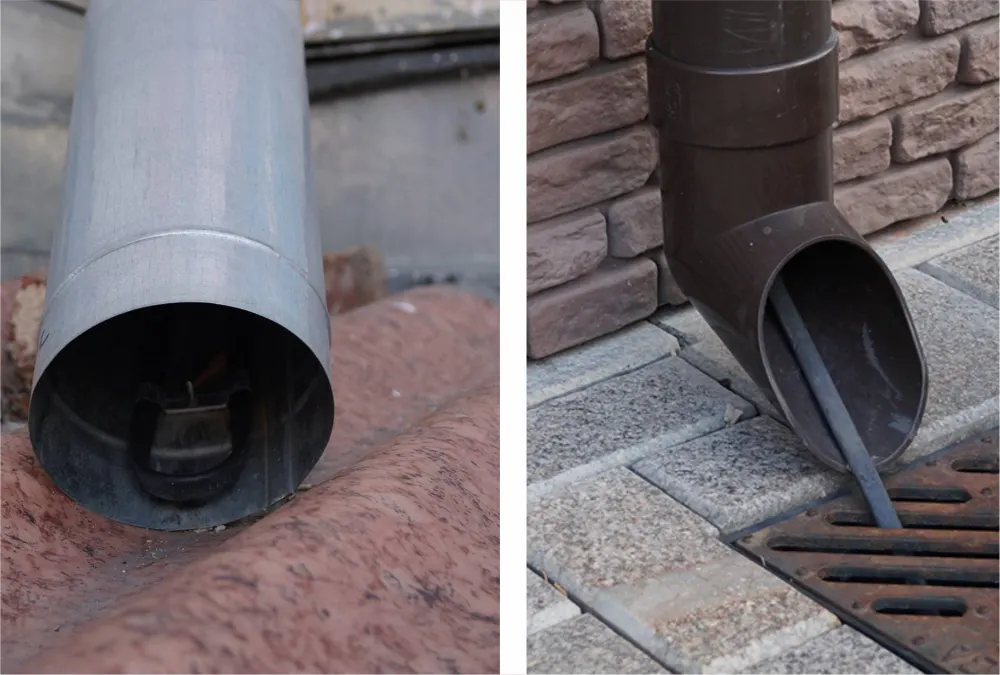

Крепление греющего кабеля в водосточной трубе

В водосточных трубах греющий кабель монтируется на тросе ПВХ 2/3, если высота водостока не превышает 4 метра. Сам трос крепится на Т-образную пластину при помощи зажима в месте перехода водосборного лотка в водосточную трубу.

Кабель к тросу крепится зажимами СР/Т.1-25Ц через каждые 0,5м (в 1 нитку) и СР/Т.2-25Ц – в две нитки.

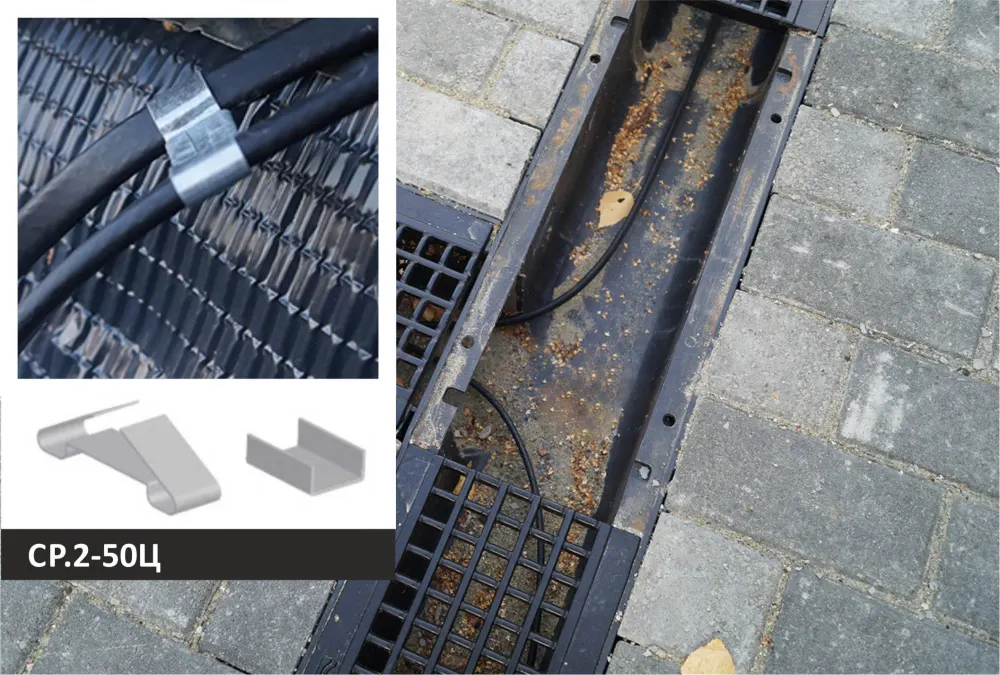

Крепление греющего кабеля в ливневой канализации

Кабель в ливневой канализации укладывается без крепления (при прокладке в одну нитку). Если прогревочный кабель уложен в 2 нитки, то используется крепление СР.2-50Ц, которое позволяет сохранять одинаковое расстояние между нитками греющего кабеля.

Особенности монтажа системы обогрева водостоков

  1. При монтаже греющего кабеля в водостоках необходимо убедиться в отсутствии в них посторонних предметов (листьев, веток, мусора и т.д.) и выступающих частей элементов крепления во избежание повреждения греющего кабеля. Часто водосточные трубы собирают (стыкуют и крепят между собой) при помощи саморезов, концы которых мешают прокладке кабеля в трубах и могут повредить греющий кабель. Настоятельно рекомендуется перед монтажом кабеля заменить все саморезы на вытяжные заклепки.
  2. Количество нагревательных секций в случае монтажа кабеля в водосточных трубах в одну нитку часто соответствует количеству водосточных труб. Это объясняется тем, один из концов греющего кабеля (обычно с концевой заделкой) находится в водосточной трубе.

    Количество нагревательных секций в случае монтажа кабеля в водосточных трубах в две нитки обычно определяется максимальной длиной нагревательной секции для данного типа кабеля.

  3. Прокладка греющего кабеля по водосточной системе зачастую осуществляется таким образом:

    1. Начало в месте примыкания водосборный лоток-водосточная труба;
    2. Водосборный лоток в сторону от трубы;
    3. Разворот по лотку;
    4. Водосборный лоток в сторону к трубе;
    5. Спуск в водосточную трубу;
    6. Петля на выпуске из трубы.
  4. Соединительная коробка при «верхнем подключении» наиболее часто устанавливается в области перехода водосборный лоток/водосточная труба на стене здания или на перилах ограждения кровли или элементах снегозадержания при их наличии. Существует еще «нижнее подключение», когда коробка устанавливается в области выпуска из водосточной трубы на фундаменте здания.
  5. В холодное время года перед монтажом секции греющего кабеля рекомендуется подать на нее питание и прогреть до рабочей температуры или складировать кабель в теплом помещении. В данном случае монтаж греющего кабеля будет осуществляться легче чем с непрогретым кабелем.
  6. Нагрев включенной нагревательной секции при проверке должен осуществляться при помощи пирометра или иного прибора для измерения температуры. Нагрев секции на ощупь может быть не информативным, т.к. в холодное время года температура нагрева кабеля может достигать всего +20..+25С, и рука человека может не почувствовать тепла от кабеля.
  7. В случае вмерзания греющего кабеля в лед в водосточной системе (например, при несвоевременном включении системы обогрева) ни в коем случае нельзя отогревать его с помощью кипятка, т.к. кабель при этом может выйти из строя (максимальная температура внешнего воздействия +85С). Лучше включить систему обогрева и дать возможность греющему кабелю отогреть водостоки. Данный процесс не быстрый и может занять несколько дней.

Зажимы для греющего кабеля

Крепление к кровле Зажим CР.1-25Ц CР.1-25Ц – зажим универсальный для кабеля нагревательного оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
Зажим CР.1-25ЦО CР.1-25ЦО – зажим универсальный для кабеля нагревательного оцинкованный с отверстием под саморез. Расстояние от центра места расположения кабеля до края зажима 25мм
Крепление к тросу одной или нескольких ниток кабеля Зажим CР/Т.1-25Ц CР/Т.1-25Ц – зажим универсальный для крепления одной нитки греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
Зажим CР/Т.2-50Ц CР/Т.2-50Ц – зажим универсальный для крепления двух ниток греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
Зажим CР/Т.3-50Ц CР/Т.3-50Ц – зажим универсальный для крепления трех ниток греющего кабеля к тросу оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
Зажим CР/2Т.4-50Ц CР/2Т.4-50Ц – зажим универсальный для крепления трех ниток греющего кабеля к двум ниткам троса оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50мм
Крепление к капельнику Зажим CР/К.1-25Ц CР/К.1-25Ц – зажим универсальный для крепления кабеля на капельнике оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
Зажим CР/К.1-25ЦО CР/К.1-25ЦО – зажим универсальный для крепления кабеля на капельнике с отверстием для самореза оцинкованный. Расстояние от центра места расположения кабеля до края зажима 25мм
Фиксация расстояния между нитками Зажим CР.2-50/75/100Ц CР.2-50/75/100Ц – зажим универсальный для кабеля нагревательного оцинкованный. Расстояние от центра места расположения кабеля до края зажима 50/75/100мм
Зажим CР/В.2-75/100Ц CР/В.2-75/100Ц – зажим универсальный для крепления двух ниток кабеля кабеля вертикально (при укладке на снегозадержание) оцинкованный. Расстояние от центра места расположения кабеля до края зажима 75/100мм
Евгений Щипунов
Проверил: Евгений Щипунов
Главный инженер ООО «СКО Альфа-Проджект»
