Обогрев площадок

Обогрев площадок – это очистка территории от снега и предупреждение образования наледи. Помимо главной задачи обогрев площадок позволяет решить множество сопутствующих проблем, возникающих в холодное время года:

  • обеспечение безопасности пешеходов;
  • снижение аварийности транспорта;
  • увеличение срока службы обогреваемых покрытий за счет удаления давящих масс снега;
  • экономия на снегоуборочной технике.

Элементы обогрева площадок

Основными зонами, которые в первую очередь подлежат обогреву, являются места, где происходит значительное скопление льда и снега:

Кабельные системы обогрева площадей

Задача обогрева открытых площадок наиболее эффективно решается с помощью нагревательного кабеля. Он может быть различным по своему конструктивному исполнению: резистивный, саморегулирующийся, кабель с минеральной изоляцией.

Специализированный резистивный кабель для обогрева открытых площадок – наиболее востребованное решение, т.к. в большинстве случае обеспечивает требуемую удельную мощность обогрева на 1м2 в сочетании с приемлемой ценой. Подходит для большинства зон обогрева элементов открытых площадок с установкой в бетон или в асфальт.

Саморегулирующийся кабель также может применяться для обогрева всех видов зон на открытых площадках, но наиболее востребован в местах, где в силу конструктивных особенностей элементов открытой площадки применение резистивного кабеля не представляется возможным (например, обогрев металлических лестниц или мест, где применяется различный материал поверхности)

Кабель с минеральной изоляцией применяется в тех случаях, где нужно добиться большой удельной мощности на 1м2 и высокой температуры. Используется во взрывоопасных зонах и зонах с высоким механическим воздействием.

Комплект кабеля Gulfstream SNOW 640/22,9м
Комплект кабеля Gulfstream SNOW 640/22,9м
Розничная цена: 10 699 р. / шт 16 049 р. / шт
Комплект кабеля Gulfstream SNOW 890/31,9м
Комплект кабеля Gulfstream SNOW 890/31,9м
Розничная цена: 11 896 р. / шт 17 844 р. / шт
Комплект кабеля Gulfstream SNOW 1270/45,4м
Комплект кабеля Gulfstream SNOW 1270/45,4м
Розничная цена: 14 931 р. / шт 22 397 р. / шт
Комплект кабеля Gulfstream SNOW 1900/68,1м
Комплект кабеля Gulfstream SNOW 1900/68,1м
Розничная цена: 18 601 р. / шт 27 902 р. / шт
В раздел

Состав системы обогрева

  1. Нагревательная часть – нагревательная секция на основе резистивного, саморегулирующегося кабеля или кабеля с минеральной изоляцией определённой длины и мощности. Подбирается в зависимости от условий применения, площади и типа обогреваемой поверхности. Может быть выполнена как в виде готовой секции (для резистивного кабеля и кабеля с минеральной изоляцией), так и поставляться в виде комплектующих (для саморегулирующейся нагревательной секции – саморегулирующийся кабель, комплект для заделки кабеля, установочный провод).
  2. Система крепления нагревательного кабеля – обеспечивает предварительное крепление нагревательных секций на обогреваемой поверхности перед заливкой бетона, укладкой асфальта или плитки. В случае обогрева специальных конструкций обеспечивает надежное крепление нагревательного кабеля на их поверхности. Крепление представляет собой перфорированную монтажную ленту или специальные зажимы из оцинкованной стали.
  3. Распределительная сеть – обеспечивает подвод питания к нагревательным секциям. Состоит из силового и контрольного кабеля, комплектующих для его прокладки по строительным конструкциям и соединительных коробок, в которых осуществляется соединение греющего кабеля и подводимого силового кабеля, а также датчиков температуры и контрольного кабеля.
  4. Система управления – обеспечивает автоматическое поддержание температуры обогреваемой поверхности не ниже +3..+5С с целью ее защиты от обледенения. Это достигается за счет применения специализированных регуляторов температуры или метеостанции.

    В первом случае регулятор температуры поддерживает положительную температуру поверхности на заданном уровне.

    Во втором случае метеостанция, оснащенная помимо датчика температуры еще и датчиком осадков, включает систему обогрева только в том случае, когда фиксируется выпадение осадков и отключается спустя некоторое время, когда осадки прекратились. Таким образом, обогрев площадки осуществляется только при необходимости. Это позволяет значительно экономить потребляемую электроэнергию и добиться высокой энергоэффективности системы обогрева.

    В состав системы управления обогревом входит силовой шкаф с размещенной в нем пуско-защитной аппаратурой, индикацией работы и аварий, а также автоматики для контроля параметров обогрева. Шкаф обеспечивает электрическую защиту подключенной нагрузки, безопасную коммутацию больших мощностей в случае энергоемких систем обогрева (с большой нагрузкой), а также снижение пиковой нагрузки на питающую сеть за счет ступенчатого включения линий обогрева.

Расчет системы обогрева

Исходными данными для расчета системы обогрева площадок являются:

  • заполненный опросный лист с указанием площади и габаритных размеров обогреваемой зоны, типа и толщины ее слоев, конструктивных особенностей, а также местных климатических условий;
  • полная информация в текстовом формате о зонах, которые следует обогреть;
  • возможен выезд наших специалистов на объект для осмотра.
  1. На основе исходных данных наши специалисты определяют необходимую мощность обогрева на квадратный метр – обычно, она составляет 250-450 Вт/м2.

    Рекомендуемая установочная мощность кабельных систем:

    • 250-280 Вт/м2 – для защищённых площадей (погрузочно-разгрузочные платформы под навесом, остановки общественного транспорта, крыльцо, входные группы и т.п.);
    • 300-350 Вт/м2 – для пандусов, тротуаров, пешеходных переходов, открытых погрузочно-разгрузочных площадок, площадок для хранения сыпучих материалов и т.п.;
    • 400-450 Вт/м2 – для подъездных путей, сложных участков дорог и других площадей с жёсткими требованиями.
  2. Вычисляется мощность обогрева всей системы.
  3. Далее подбираются нагревательные секции в зависимости от общей мощности обогрева, обогреваемой площади и удельной мощности Вт/м2.
  4. Далее в ходе проектирования системы определяются количество и места установки соединительных коробок, подбирается марка и сечение силового питающего и контрольного кабеля.
  5. Определяются электрические параметры системы обогрева - рассчитывается номинальная и стартовая мощности системы обогрева, номинальные и рабочие токи, определяются требования к питающей сети.
  6. Осуществляется выбор оптимальной системы управления для управления обогревом.
Бесплатный расчет обогрева площадок за 2 часа
  • Рассчитаем требуемую мощность
  • Подберем кабель и крепления, подходящий для Вашего объекта
  • Порекомендуем удобную систему управления
Спасибо, наш менеджер свяжется с вами в ближайшее время
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Монтаж греющего кабеля для открытых площадок

  1. Обогрев открытых площадок чаще всего выполняют на основе резистивных нагревательных секций, которые имеют определенную длину, поэтому для системы обогрева открытых площадок характерно тщательная проработка и подбор секций по мощности и длине во избежание проблем при монтаже и эксплуатации на объекте.
  2. В среднем шаг укладки резистивного нагревательного кабеля для открытых площадок составляет 70-100мм. Больший шаг соответствует меньшей мощности, больший шаг – меньшей мощности.
  3. Греющий кабель укладывается на армированную сетку и прикрепляется к ней с помощью пластиковых стяжек (хомутов) либо на монтажную ленту. Сверху на кабель заливается бетон или подобная смесь и при необходимости устанавливается финишное покрытие. Суммарная толщина слоев от греющего кабеля до поверхности площадки должна находиться в пределах 40-80мм для лучшей теплоотдачи и распределения тепла от кабеля. При заливке бетона на уложенный кабель нужно соблюдать осторожность, избегать повреждения греющего кабеля, а также образования пустот, которые могут в дальнейшем привести к локальному перегреву и выходу секции из строя. По этой причине вязкость бетонной смеси должна быть небольшой для равномерного заполнения всего объема обогреваемой площадки.
  4. Обязательно перед установкой нагревательных секций, после их установки и после заливки бетонной смесью необходимо проверить электрическое сопротивление каждой секции и сравнить с паспортными значениями, а также сопротивление изоляции каждой секции. Данная процедура в дальнейшем поможет избежать проблем с выходом нагревательных секций из строя.
  5. При монтаже системы обогрева отрытых площадок часто встает вопрос размещения соединительных коробок. При этом существуют несколько вариантов размещения:

    • на близлежащей стене здания – самый простой и дешевый вариант, но он не всегда актуален, т.к. размещение греющей секции может быть на значительном удалении от стены здания.
    • внутри здания – при данном варианте размещения скорее всего потребуется наращивать питающий кабель для нагревательной секции. Хотя резистивный кабель для открытых площадок имеет «холодный» конец 10м, данной длины в некоторых случаях может оказаться недостаточной.
    • в бетонной площадке – в данном варианте предъявляются повышенные требования к герметичности соединительной коробки и минимизации работ по ее обслуживанию.
  6. Датчик температуры поверхности размещается между витками нагревательной секции в гофротрубе и также заливается бетоном. При необходимости датчик можно заменить на аналогичный.

    Датчик температуры окружающего воздуха размещается на улице в месте, защищенном от попадания прямых солнечных лучей.

    Датчик осадков устанавливается в месте, где наиболее полно фиксируется выпадение осадков. Он может вмонтирован непосредственно в поверхность площадки либо установлен на стене или кровле близлежащего здания. Поверхность датчика осадков должна быть чистой, без наличия листьев, мусора и т.д., поэтому к датчику должен быть обеспечен свободный доступ для осмотра и чистки.

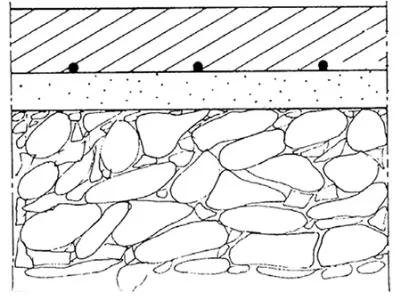

Тротуар с асфальтовым или бетонным покрытием
Тротуар с асфальтовым или бетонным покрытием

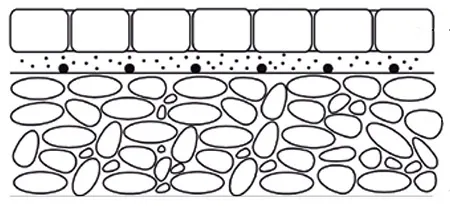

Тротуар с камнем или плиткой
Тротуар с камнем или плиткой
Ступени
Ступени

Проектирование

Наша компания занимается проектированием систем обогрева открытых площадок любой конфигурации и сложности и готова выполнить проектные работы для различных объектов в самые сжатые сроки. При проектировании систем обогрева мы учитываем их соответствие требованиям нормативных документов, а также стремимся обеспечить пожелания Заказчика, и, в конечном итоге, разработать оптимальную систему с точки зрения энергоэффективности и безопасности.

Проектирование обогрева площадок

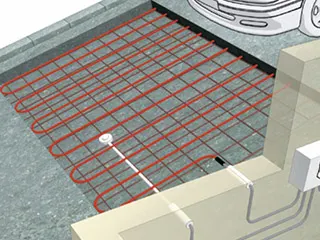

Обогрев пандуса
Обогрев пандуса

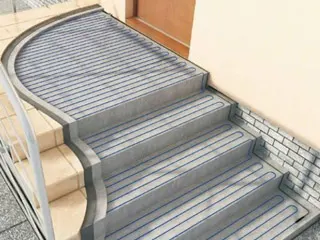

Обогрев ступеней
Обогрев ступеней

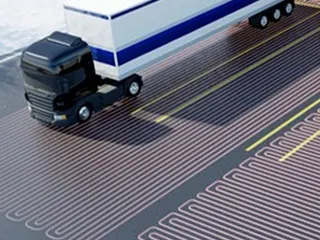

Обогрев площадки
Обогрев площадки

Опросный лист обогрева открытой площадки

Скачать
