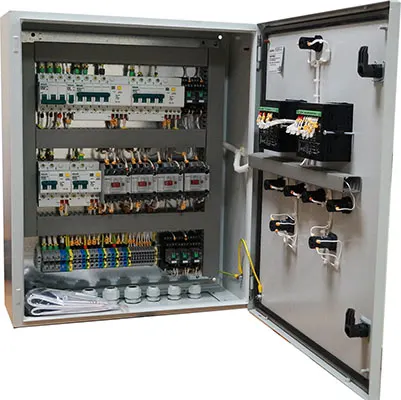

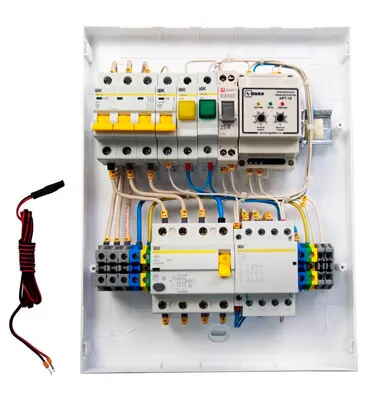

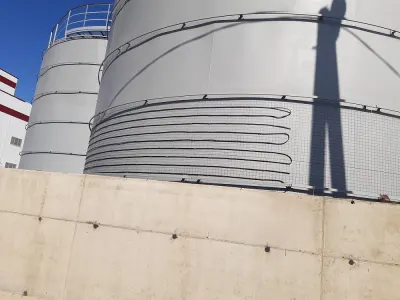

Шкафы управления электрообогревом трубопроводов и резервуаров (ШУЭОт, ШУт, ШУЭОр, ШУр)

Шкафы управления электрообогревом трубопроводов и резервуаров относятся к классу промышленных шкафов управления общего и специального исполнения. Данный тип шкафов применяется в особых производственных и климатических условиях и к ним предъявляются повышенные требования безопасности. Исполнение шкафа – щитовое (материал корпуса металл), элементы управления размещены на din-рейках, которые крепятся к щитовой панели.

Назначенте ШУЭОр/ ШУЭОт – обеспечение безаварийной работы системы обогрева, соблюдение технологического процесса и поддержание необходимого температурного режима.

Состав и исполнение ШУ зависит от конкретных параметров системы обогрева, для каждого объекта составляется принципиальная схема шкафа управления и схема подключения линий обогрева.

Характеристики шкафов управления

Материал корпуса Корпус металл или нержавеющая сталь, степень защиты обычно IP65-66, реже IP31
Климатическое исполнение УХЛ4 – установка в обогреваемом помещении; или УХЛ1 (УХЛ2) – установка на открытом воздухе вблизи обогреваемого объекта
Взрывозащита Невзрывозащищенный или взрывозащищенный в зависимости от объекта
Монтаж Навесной или напольный
Категория электроснабжения От I до III в зависимости от требований для объекта
Количество фаз питания Одно- или трехфазный, напряжение питания 220 или 380В
Оборудование управления Специализированные промышленные терморегуляторы и контроллеры для обогрева
Дополнительное оборудование при необходимости Прибор учета, вольтметр, амперметр, реле времени, барьер искробезопасности, обогреватель, освещение в шкафу и т.д.)

Мощность системы обогрева и количество отходящих линий варьируется в широком пределе и зависит от типа обогреваемого объекта.

Для промышленных шкафов по требованию технического задания иногда необходимо организовать обмен информацией с системой верхнего уровня. Особенно данная функция актуальна для шкафов управления обогревом трубопровода. Она осуществляется с использованием ПЛК, программируемых реле или промышленных контроллеров, у которых есть интерфейсы для передачи данных на верхний уровень. Наиболее часто используются интерфейс RS-485 с протоколом Modbus RTU и Ethernet с протоколом TCP/IP.

К оборудованию управления для шкафов данного типа предъявляются повышенные требования надежности, помехозащищенности, отказоустойчивости, способности работать в широком диапазоне температур и влажности и т.д. Поэтому в данных шкафах применяются промышленные регуляторы температуры с одним или несколькими каналами управления.

Паспорта шкафов управления обогревом резервуаров и трубопроводов

Пример состава шкафа управления обогревом

Наименование Тип Кол-во
Бокс утепленный 600х500х250 IP54 1
Вводной автомат 3п 40А 1
Вводной автомат 1п 6А 1
Вводной автомат 1п 2А 1
Автомат дифференциальный 4Р 16А 30мА 2
Контактор 4НО 40А 1
Реле 4ПК 5А 230В 3
Разъем для реле   3
Переключатель 3 положения 1
Лампа сигнальная AD-22DS(зел.) 2
Лампа сигнальная AD-22DS(красн.) 1
Обогреватель P=100Вт 1
Термостат для обогревателя Тп=+5С 1
Клемма 6мм2, 4мм2 1
Программируемый логический контроллер ПР-200 1
Сальник PG-21 4

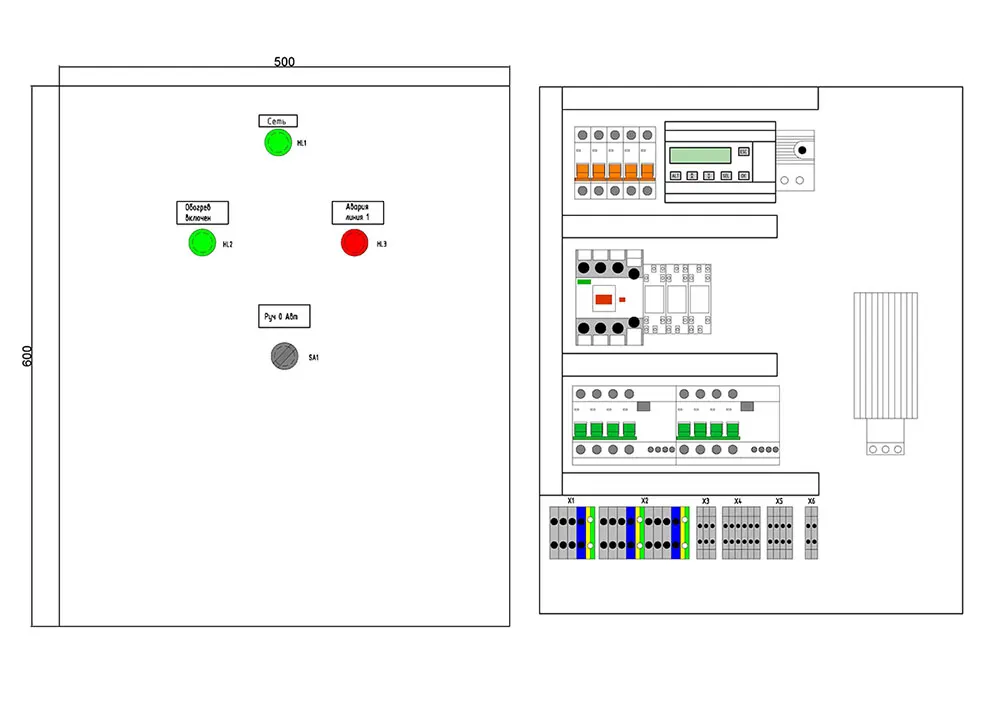

Схема шкафа управления

Шкаф управления ШУЭО. Сизовая схема электрическая принципиальная

Дополнительное оборудование в промышленных шкафах управления обогревом

Барьер искробезопасности – используется в случае установки датчиков температуры во взрывоопасной зоне. Применяется для защиты искробезопасных цепей при воздействии на него напряжения до 250В и для связи между датчиками температуры, установленными во взрывоопасной зоне и регулятором температуры, установленном в безопасной зоне.

Прибор учета – обеспечивает контроль потребленной системой электрообогрева электроэнергии при ее работе. Актуально для систем обогрева с большой мощностью.

Вольтметр, амперметр – приборы для контроля параметров питающей сети и нагрузки. Могут устанавливаться на каждую фазу питания. В некоторых случаях осуществляют передачу данных в систему верхнего уровня напрямую или через ПЛК.

Реле времени – обеспечивает последовательное включение групп нагревательных секций с некоторой временной задержкой для уменьшения нагрузки на питающую сеть при запуске. Чем больше каналов реле времени, тем меньше будет нагрузка на питающую сеть и меньше стартовый ток системы обогрева.

Обогреватель с термостатом – применяется для поддержания заданных параметров микроклимата внутри шкафа управления при размещении его на открытом воздухе. В данном случае совместно с обогревателем применяется утепление шкафа для минимизации тепловых потерь.

Освещение шкафа и/или розеточный модуль управления – применяется для удобства обслуживания шкафа управления. Устанавливается опционно по требованию заказчика.

Принципиальные схемы шкафов управления обогревом резервуаров и трубопроводов

Принципиальная схема шкафа управления обогревом Принципиальная схема щита управления Принципиальная схема шкафа автоматики
