Обогреваемый шкаф управления обогрева с утеплением

В промышленных объектах обогрева (трубопроводах, резервуарах, площадках) системы элементы КИПиА часто располагаются в неотапливаемых помещениях, при этом целесообразно использовать обогреваемый шкаф управления утепленный. Необходимость утепления ШУЭО обусловлена характеристиками элементной базы, в первую очередь чувствительность к низким температурам.

Климатическое исполнение обогреваемых шкафов управления - УХЛ1 позволяет эксплуатировать ШУ при температуре до -60°С.

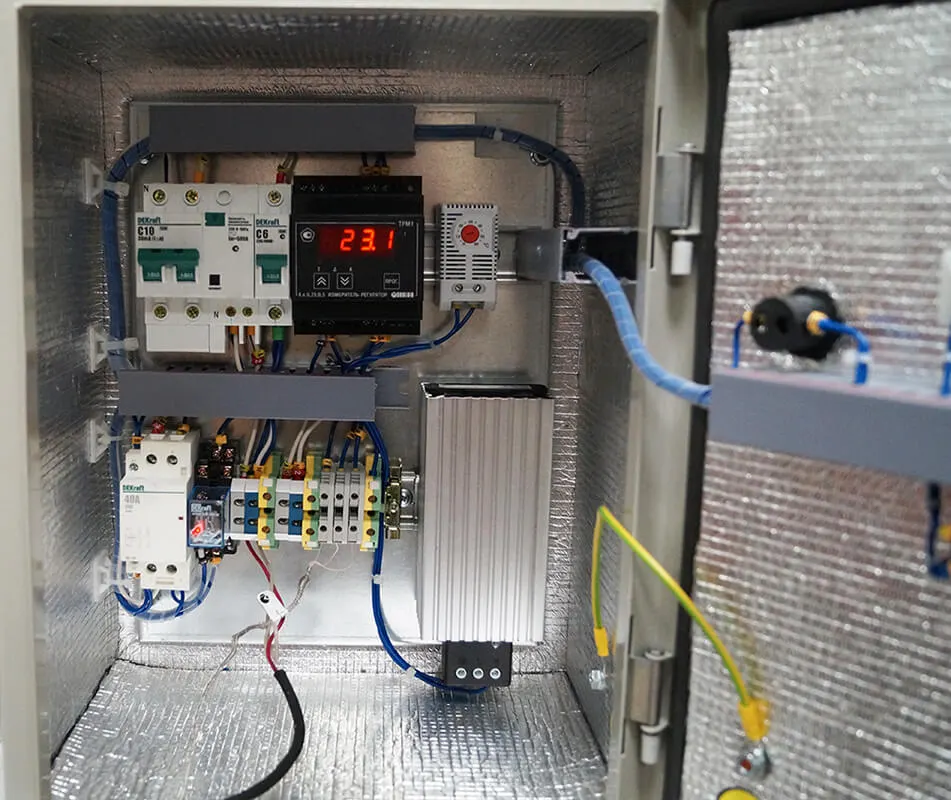

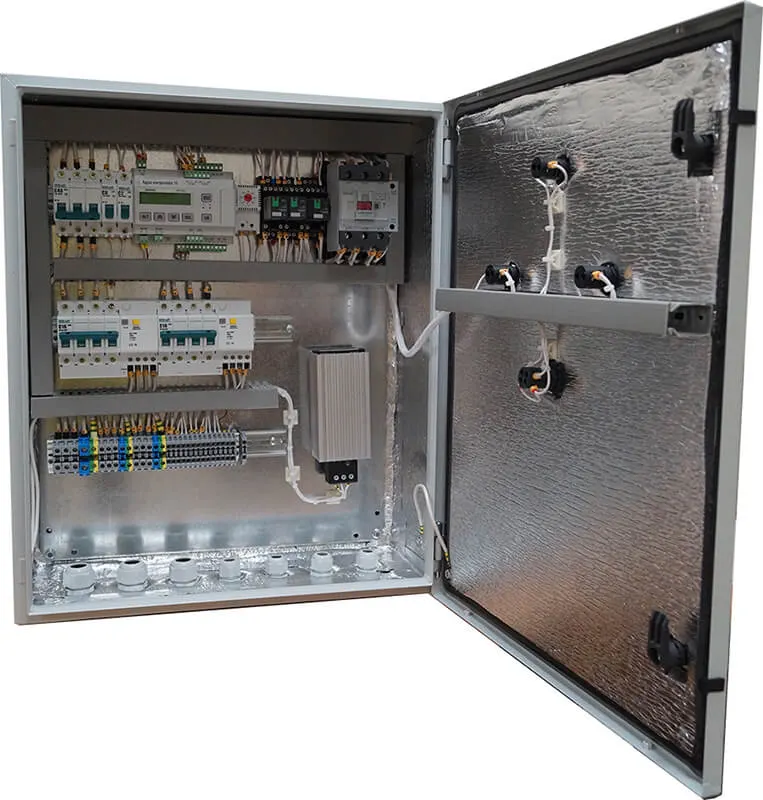

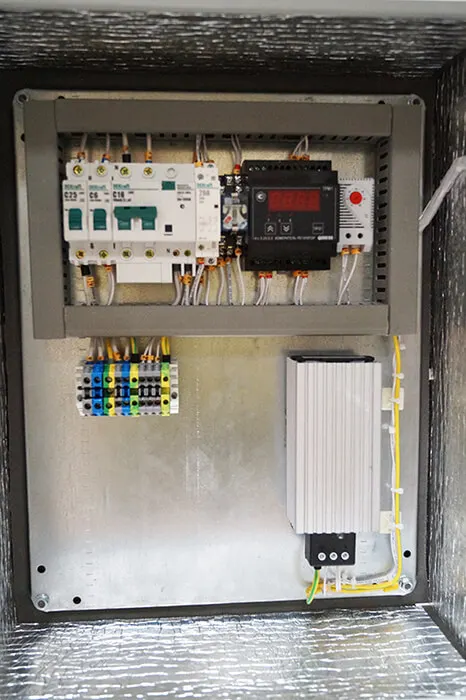

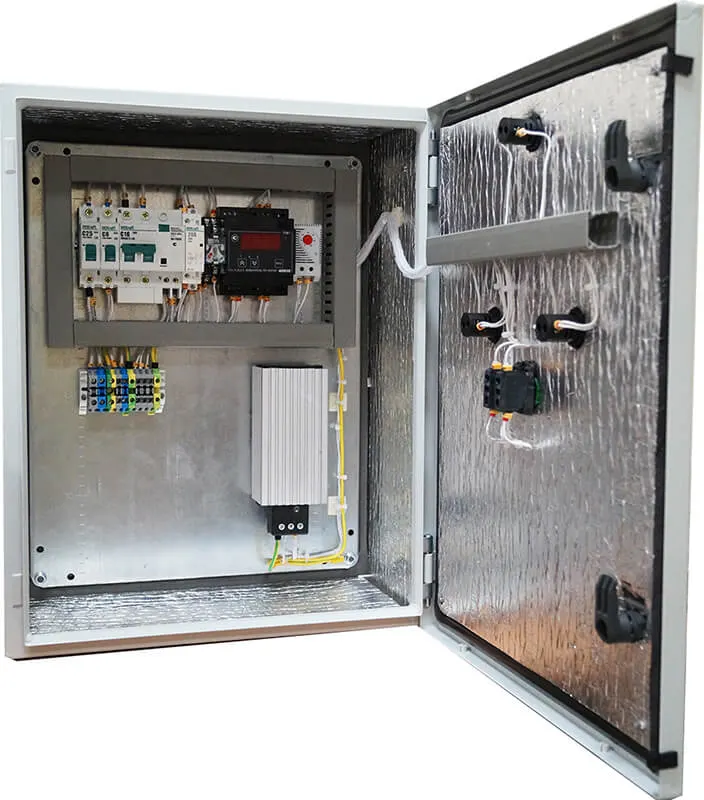

Обогреваемый шкаф управления Шкаф управления с утеплением Обогрев шкафа автоматики
Исполнение УХЛ1 Предусматривает размещение оборудования на улице при любых погодных условиях (пыль, дождь, нег, ветер).
Исполнение УХЛ2 Предусматривает размещение в защищенном от прямых струй воды, при этом возможно попадание пыли, снега и брызг.
Исполнение УХЛ3 Предусматривает размещение в неотапливаемом помещении, но защищающем от воздействий дождя, снега, пыли и ветра.
Исполнение УХЛ4 Размещение в отапливаемых, вентилируемых помещениях с низкой запыленностью, низкие температуры исключаются.
Исполнение УХЛ5 Размещение в неотапливаемых малогабаритных помещениях с повышенной влажностью.

Корпус такого шкафа управления выполняется из металла, по степени защиты от влаги и пыли класс IP54-IP65.

Элементная база обогреваемого ШУ может быть различной, в зависимости от назначения системы и требований эксплуатации. Обязательным условием будет наличие нагревателя, подключенного к отдельному термостату и теплоизоляции.

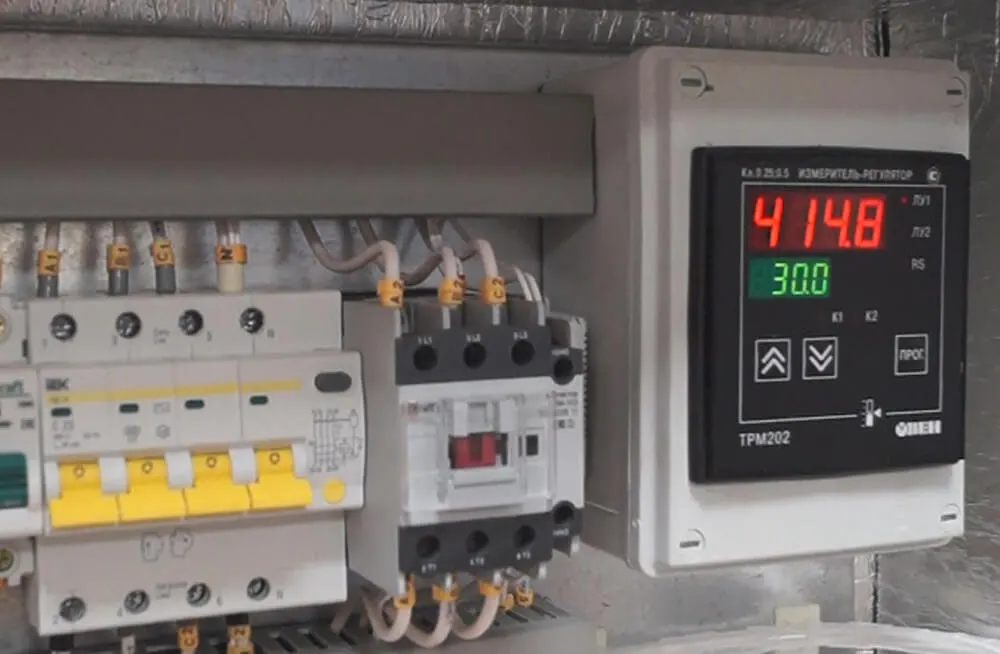

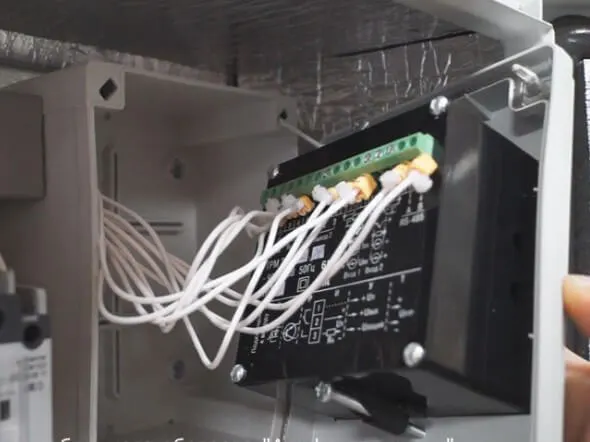

Терморегуляторы щитового типа Термостат внутри обогреваемого шкафа управления

В случае использования терморегуляторов щитового типа, их размещение производится внутри корпуса (а не на лицевой панели), чтобы обеспечить соответствие климатическому исполнению.

При этом терморегулятор может быть размещен в монтажной коробке, либо непосредственно на din-рейке.

Выбор нагревателя для шкафа управления с обогревом

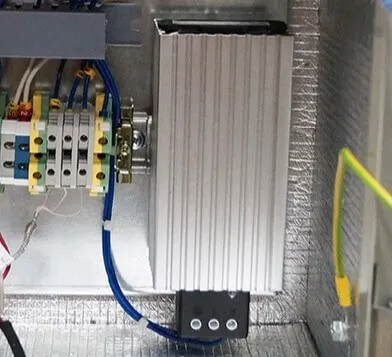

Выбор нагревателя для шкафа управления с обогревом

Обогреваемый шкаф управления оборудован конвекционным нагревательным элементом типа НШУ мощностью от 30-150Вт в зависимости от размеров ШУЭО и климатических условий, в которых размещается ШУ. Нагреватель управляется при помощи термостата, который размещается также внутри корпуса. Обычно термостат настраивается на температуру +10°С.

Обогреваемые ШУ требуют защиты от теплопотерь. Для теплоизоляции используется пенофол 10мм с клеевой основой, размещающийся на передней, задней и боковых панелях корпуса.

Выбор мощности обогревателя приближенно производится по формуле W min = S * ΔT / Rt, где S – эффективная площадь теплообмена шкафа, м2. Формулы для расчета параметра S для различных вариантов размещения шкафа приведены в таблице.

Формула для расчета эффективной площади теплообмена электротехнического шкафа, где В – высота, Г – глубина и Ш – ширина шкафа, м.

Тип установки Формула для расчета S, м2
Один шкаф, свободно стоящий S=1,8*В*(Ш+Г)+1,4*Ш*Г
Один шкаф, монтируемый на стену S=1,4*Ш*(В+Г)+1,8*В*Г
Крайний шкаф свободно стоящего ряда S=1,4*Г*(В+Ш)+1,8*В*Ш
Крайний шкаф в ряду, монтируемом на стену S=1,4*В*(Ш+Г)+1,8*Ш*Г
Не крайний шкаф свободно стоящего ряда S=1,8*В*Ш+1,4*Ш*Г+Г*В
Не крайний шкаф в ряду, монтируемом на стену S=1,4*Ш*(В+Г)+Г*В
Не крайний шкаф в ряду, монтируемом на стену под козырьком S=1,4*В*Ш+0,7*Ш*Г+Г*В

k – коэффициент теплопередачи k (Вт/м2К) материала из которого сделан шкаф. Для шкафа с утеплением берется k теплоизоляции.

ΔT – перепад температуры ΔT (°С) между желаемой температурой в шкафу Т и ожидаемой температурой снаружи шкафа Т0 , вычисляется по формуле Т-Т0

Rt – суммарное термическое сопротивление (величина, обратная теплопроводности, характеризует свойство поверхности (слоя) противостоять распространению теплового движения молекул):

Rt = К + толщина ТИ / (1000*k)

где К – коэффициент теплоотдачи кожуха (поверхности стенки шкафа) в окружающую среду. Для металлического ШУ (сталь) = 1/10

Пример расчета минимальной мощности нагревателя для шкафа управления обогревом

Шкаф: В-240, Ш-190, Г-90 см
Теплоизоляция: пенофол толщиной 10мм
Требуемая температура внутри шкафа: 0°С
Min температура окружающей среды: -45°С
Коэффициент теплопроводности теплоизоляции Вт/м*К: 0,039

Площадь поверхности ШУ, м2 (свободно стоящий):
S = 1,8*240/1000*(190+90)/1000+1,4*190/1000*90/1000=0,1449

Rt = К + толщина ТИ / (1000*k) = 1/10+10/(1000*0,039) = 0,356
Wmin = S* ΔT/ Rt = 0,1449*(0-(-45)/0,356 = 18,316

Следует учитывать, что при наружной установке НКУ, обогреватель следует использовать в два раза больше рассчитанной мощности.

Например для обогрева шкафа размером 600Х500Х200 мм до соответствия УХЛ1 требуется нагревательный элемент мощностью 100Вт.

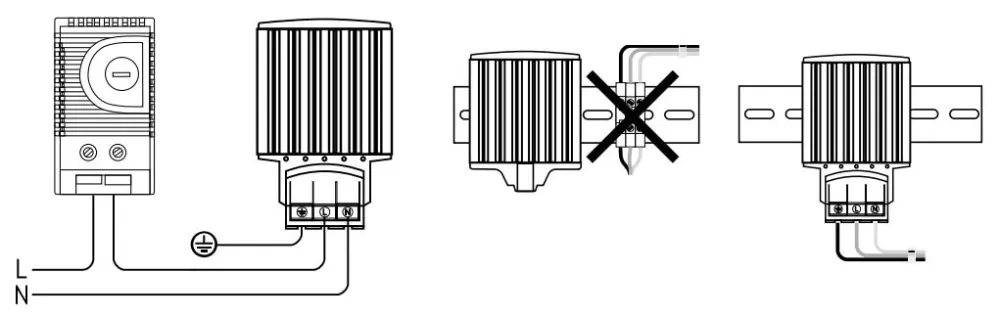

Схема подключения нагревательного элемента к терморегулятору в шкафу управления

Схема подключения нагревательного элемента к терморегулятору в шкафу управления
