Промышленный обогрев трубопровода греющим кабелем

На промышленных объектах трубопровод является важным оборудованием, поддерживающим производственный процесс. В зависимости от специфики отрасли обогрев кабелем решает различные задачи – поддержание технологической температуры, подогрев, предотвращение замерзания, очистка от конденсата. При проектировании системы обогрева учитываются все особенности объекта, функции и требования безопасности. В настоящее время применение греющего кабеля в промышленной сфере получает всё большую популярность ввиду простого монтажа и управления, а также широкого спектра использования.

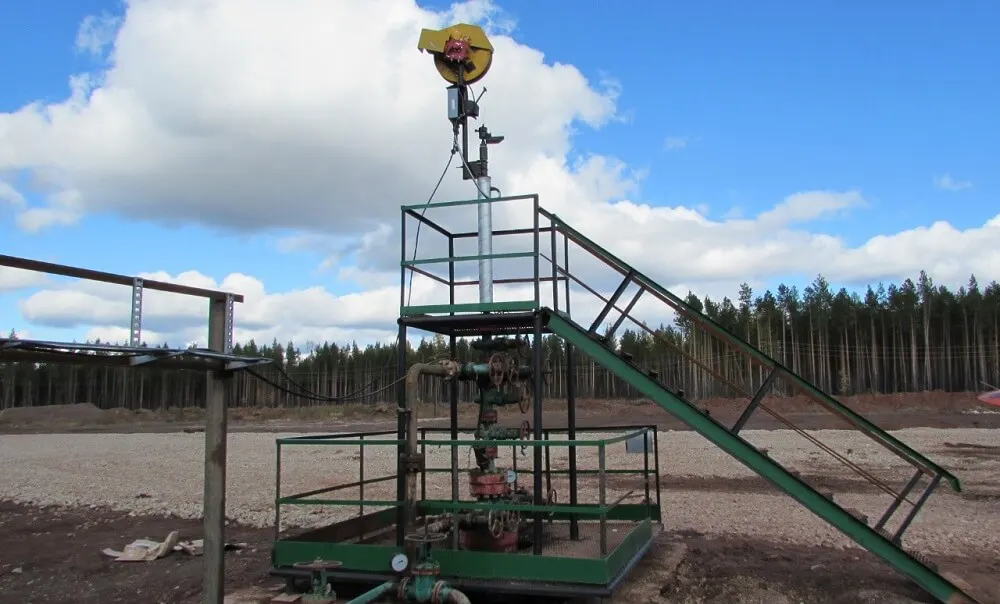

Применение греющего кабеля для обогрева промышленных трубопроводов

К нагревательному кабелю для обогрева промышленных трубопроводов предъявляются повышенные требования:

• Способность работать в условиях химически агрессивной среды.
• Способность выдерживать большие температуры при обработке трубопровода паром.
• Надежная работа в условиях взрыво- и пожароопасной зоны.
• Высокая устойчивость к механическим воздействиям на кабель.
• Простота монтажа и обслуживания греющего кабеля.
• Высокая герметичность кабеля и его комплектующих.

Telegram

Бесплатный расчет обогрева трубопровода за 2 часа

• Рассчитаем требуемую мощность
• Подберем кабель и крепления, подходящий для Вашего объекта
• Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время

Составить расчет

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Выбор греющего кабеля для промышленного трубопровода зависит типологии обогреваемого объекта: расположение, материал, тип транспортируемой жидкости, а также задач обогрева: поддержание температуры, предотвращение замерзания, стартовый разогрев. На взрывоопасных объектах применяются греющие кабели и комплектующие, имеющие сертификат взрывозащиты.

В системах электрообогрева трубопроводов с вязкими продуктами (масло, мазут, битум) чаще применяется средне и высокотемпературный кабель, так как на компенсацию теплопотерь требуется больше мощности.

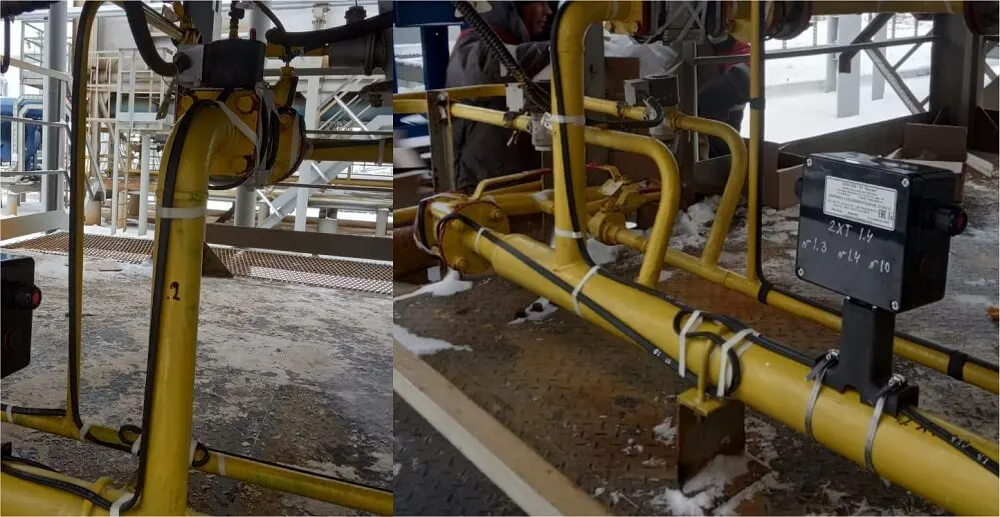

Для обогрева промышленных трубопроводов применяется в основном специальный промышленный кабель, обеспечивающий выполнение данных требований: резистивный, зонально-резистивный, саморегулирующийся и высокотемпературный резистивный кабель в минеральной изоляции:

Схемы обогрева трубопровода

Раскладка кабеля на абсорбцеонной колонне

Укладка греющего кабеля на трубопровод 114м

Греющий кабель на трубопровод длиной 19м (диаметр 100 и 70 мм) со взрывозащитой

Укладка кабеля на трубопровод газового месторождения

Низкотемпературный греющий кабель

Смотреть больше вариантов кабеля

Среднетемпературный греющий кабель 110°С

Смотреть больше вариантов кабеля

Среднетемпературный греющий кабель 120°С

Смотреть больше вариантов кабеля

Высокотемпературный греющий кабель

Смотреть больше вариантов кабеля

Ввиду того, что саморегулирующийся кабель удовлетворяет всем требованиям к промышленному греющему кабелю, его использование нашло самое широкое применение для обогрева промышленных объектов.

Комплектующие для систем электрообогрева нагревательным кабелем, система крепления для установки на трубопроводе также должны быть соответствующего исполнения, иметь разрешение на использование во взрыво- и пожароопасных средах, устойчивыми в условиях работы при низких отрицательных температурах, а также способные выдерживать высокие температуры для обработки паром.

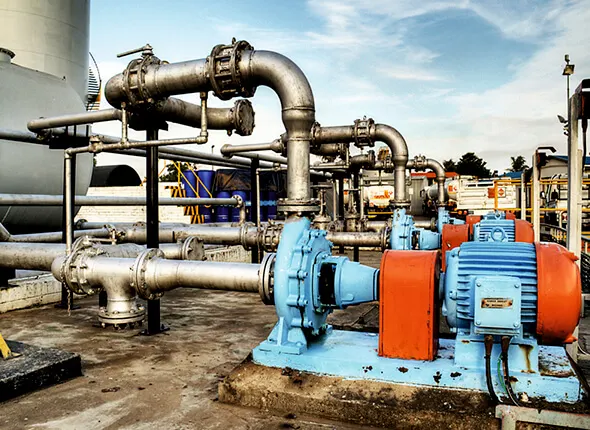

Основные виды обогреваемых промышленных трубопроводов

• Трубопроводы перекачки нефти: межкустовые, межплощадочные.
• Трубопроводы для транспортировки различных продуктов (вода, мазут, масло, эмульсии, парафин и т.д.).
• Трубопроводы налива-слива в резервуарных парках.
• Трубопроводы технологические для транспортировки продуктов в технологической линии.
• Трубопроводы насосно-перекачиваемых станций.
• Трубопроводы сжатого воздуха.
• Нагнетательные трубопроводы на буровой.
• Пожарные трубопроводы.
• Канализационные трубопроводы.
• Водоводы.
• Импульсные линии для соединения трубопроводов с измерительными датчиками.
• Элементы обвязки трубопроводов (запорная арматура, фильтры, насосы, фланцевые соединители, переходы и т.д.).

Задачи системы обогрева промышленных трубопроводов

• Защита от замерзания технологической жидкости в трубопроводе.
• Поддержание требуемой температуры трубопровода для нормального протекания технологического процесса.
• Разогрев остывшего трубопровода с продуктом за некоторое время.
• Защита от образования парафинов и других отложений на стенках трубопровода.
• Разогрев движущейся жидкости в трубопроводе при перекачивания из одной точки в другую.

Особенности систем обогрева промышленных трубопроводов

Промышленные трубопроводы выполняют самые разнообразные задачи по транспортированию продукта из одной точки в другую. В качестве продукта для трубопроводов наиболее часто используются вода, нефть, газ, масло, мазут, промышленные стоки, различные эмульсии, парафин, кислоты и другие технологические жидкости.

Особенностью использования трубопроводов для промышленных объектов является:

• Расположение в арктической и субарктической зоне, в условиях Крайнего Севера, где минимальная температура эксплуатации трубопроводов может достигать до -60С.
• Условия эксплуатации трубопроводов «жесткие» - повышенная вибрация, перепады по высоте, которые способствуют повышенной механической нагрузке трубопровода в некоторых точках, химически агрессивная.
• Наличие большого количества разнообразной запорной арматуры, промышленных датчиков КИПиА, отводов, опор.
• Использование пара парогенераторных установок для очистки отложений парафинов на внутренних стенках трубопровода.
• В некоторых случаях высокая температура поддержания до 200С и выше.
• Размещение трубопроводов во взрыво- и пожароопасной зоне.
• Большая протяженность трубопроводов.
• Прокладка трубопроводов под землей, водой, на открытом воздухе.

Для промышленных трубопроводов применяются достаточно жесткие требования к качеству, надежности, сроку службы, условиям применения и т.д.

Требования к подрядчикам – поставщикам системы обогрева

1. Большой опыт работы в сфере промышленного электрообогрева.
2. Наличие сертификатов и разрешительных документов на использование оборудования электрообогрева для промышленных предприятий и опасных производственных объектов.
3. Наличие широкого ассортимента греющего кабеля и прочего оборудования систем обогрева на складе.
4. Техническая возможность в подготовке проектной и рабочей документации для систем обогрева.
5. Оперативная техническая поддержка для Заказчика.
6. Возможность поставки системы обогрева «под ключ» - от проекта до монтажа и ввода в эксплуатацию.
7. Наличие референц-листа компаний, которым поставлялась система электрообогрева.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-Проджект»
