Обогрев эксплуатируемой кровли

Обогрев эксплуатируемой кровли

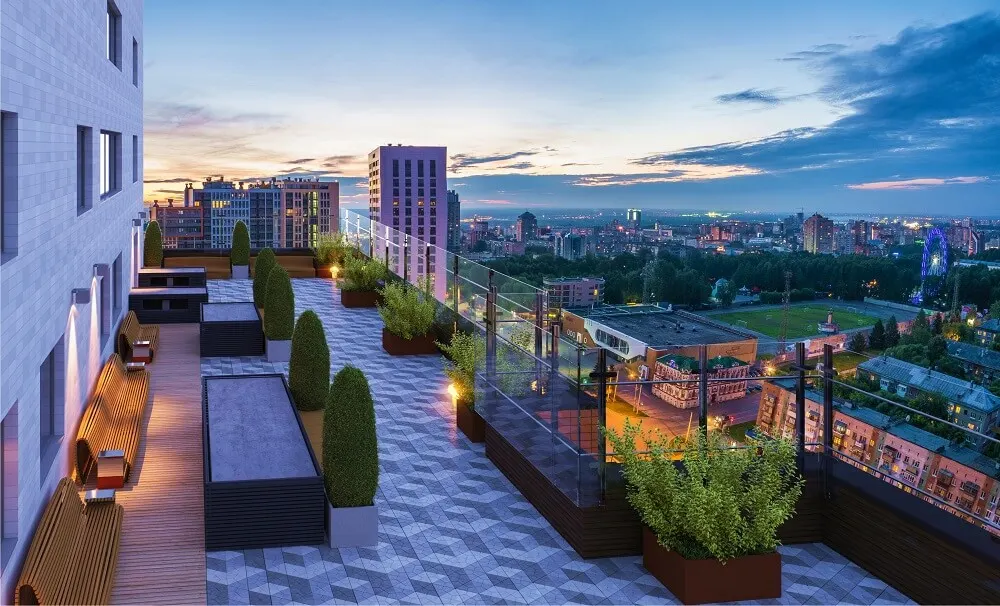

Эксплуатируемая кровля - специально оборудованная плоская кровля здания, на которой могут быть размещены зоны отдыха, площадки для занятия спортом, клумбы, места озеленения, прогулочные дорожки, кафе, рестораны, парковки для автомобилей и т.д. На таких кровлях возможно постоянное нахождение людей, поэтому к таким кровлям предъявляются повышенные требования к безопасной их эксплуатации. Одним из таких требований в отдельных случаях является обогрев напольного покрытия кровли. Необходимость обогрева определяется особенностями эксплуатации кровли.

Послойный монтаж при организации эксплуатируемой кровли

  1. Основание. Чаще всего для основания используют железобетонные плиты, т.к. основание кровли должно быть максимально прочным.
  2. Уклонообразующий слой. Небольшой уклон необходим, чтобы дождевая и талая вода эффективно удалялась с кровли, иначе это неизбежно приведет к протечкам кровли. Для выполнения уклона применяется утеплитель или делается насыпь.
  3. Бетонная стяжка. Используется для выравнивания поверхности и создания единой конструкции, которая связывает отдельные ее части между собой.
  4. Пароизоляция. Используется для исключения образования влаги в верхних слоях пола эксплуатируемой кровли, которая неизбежно возникает при осуществлении хозяйственно-бытовой деятельности в здании. Теплый воздух поднимается вверх, охлаждается, превращается в капли влаги и оседает на материалах в слоях пола эксплуатируемой кровли, что приводит к быстрому их разрушению. Пароизоляционная пленка препятствует этому явлению.
  5. Теплоизоляция. Используется для уменьшения тепловых потерь здания через кровлю. Толщина теплоизолирующего слоя зависит от региона, где находится здание и составляет от 20 до 200мм и более.
  6. Гидроизоляция. Используется для защиты от попадания внутрь здания талой воды, осадков, возникающих при эксплуатации кровли. Чаще всего в качестве изоляции используют битумные мастики, бикрост, рубероид и т.п.
  7. Дренажный слой. Используется для эффективного отведения талой воды и влаги за пределы кровли. Это делается с помощью мембраны под финишным покрытием, которая собирает воду в ливневки.
  8. Чистовое покрытие. Это финишный слой при организации пола эксплуатируемой кровли. Здесь могут применяться самые разные материалы (см. выше), которые выбираются исходя из назначения эксплуатируемой кровли и предпочтений ее владельца.

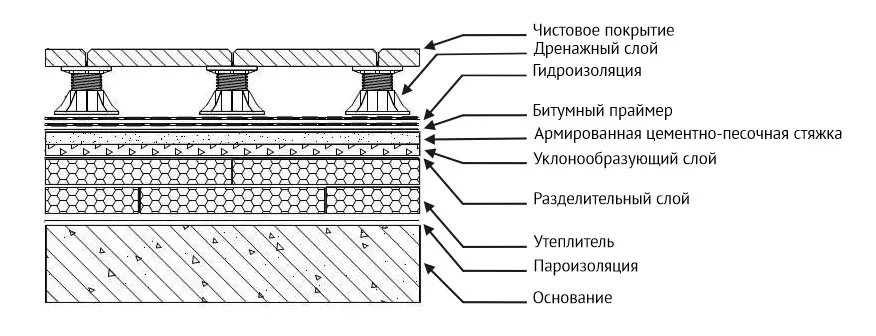

Схема укладки теплого пола эксплуатируемой кровли

Схема укладки.

Основные материалы финишного напольного покрытия

  • плитка – наиболее часто встречающийся вид финишного покрытия. Это может быть керамогранит, мрамор, природный камень и т.д. Данный вид покрытия применяется для организации прогулочных зон, мест отдыха. К плюсам данного вида покрытия можно отнести хорошую устойчивость к механическим воздействиям, экологичность, большой выбор материалов. К минусам данного вида покрытия относится большой вес финишного покрытия, необходимость предварительной подготовки чернового пола (выравнивание пола, перепад которого порой может доходить до 10-15см и более), сложность работ по установке, увеличение риска получения травм при большой влажности (плитка становится скользкой в дождь и снег).
  • террасная доска – покрытие из деревянных досок, специально обработанных для напольного покрытия или из специальных пластиковых панелей ДПК (древесно-полимерный композит). Данное напольное покрытие широко используется для открытых террас, балконов, организации прогулочных дорожек. Покрытие износостойкое, менее скользкое по сравнению с плиткой, морозоустойчивое. Минусы данного напольного покрытия – большая стоимость материалов и монтажа с привлечением специалистов, тщательное инженерное проектирование дренажной системы для отвода воды.
  • грунт для озеленения – натуральный природный материал, позволяет создать очень красивый ландшафт для отдыха и прогулок (газоны, клумбы, декоративные кустарники и т.д.), часто сочетается с размещением беседок, фонтанов и т.д. К минусам данного напольного покрытия относится высокая цена материалов, необходимость привлечения опытных дизайнеров, достаточно большой вес покрытия (толщина слоя грунта 150мм и более), особенно для больших насаждений, необходимость в ухаживании за посаженными растениями, регулярное обновление грунта.
  • искусственное покрытие – покрытие из резины или битумной резины. Данный вид покрытия широко применяется для организации детских и спортивных площадок, паркингов для автомобилей, прогулочных зон. Он обладает высокой прочностью, долговечностью и морозоустойчивостью. К минусам покрытия можно отнести необходимость качественного монтажа во избежание протечек кровли в местах стыков.

В каких случаях необходим кабельный обогрев

В некоторых случаях в зимний период времени встает вопрос необходимости обогрева эксплуатируемой кровли. Данный вопрос необходимо решить на этапе проектирования или строительства кровли, т.к. в дальнейшем внедрить обогрев напольного покрытия будет очень сложно.

Необходимость обогрева кровли определяется:

  • Особенностями эксплуатации кровли – в зависимости от задачи обогрева определяется и его необходимость. Задача обогрева в большинстве случаев – защита от обледенения и эффективное удаление талой воды с поверхности кровли. Чаще всего обогреву подлежат только зоны, где находятся люди: дорожки, тропинки, обеденные зоны, спортивные и детские площадки и т.д.
  • Целесообразностью применения обогрева – в некоторых случаях в обогреве пола эксплуатируемой кровли нет необходимости (например, эксплуатация кровли только в летний период времени и т.д.)
  • Технической возможностью обогрева кровли – не для всех финишных напольных покрытий эксплуатируемой кровли обогрев будет эффективным. Так, например, для плиточного покрытия обогрев будет эффективным, а для террасной доски и искусственного покрытия – малоэффективным за счет малого коэффициента теплопроводности этих материалов. Обогрев грунта для озеленения вообще неэффективен.

Греющий кабель для эксплуатируемой кровли

В том случае, когда принято и обосновано решение об обогреве поверхности кровли, встает вопрос о выборе типа греющего кабеля. Для обогрева полов кровли наиболее часто применяется резистивный нагревательный кабель Gulfstream SNOW удельной мощностью 25-40 Вт/м. Оптимальной удельной мощностью на 1м2 для обогрева пола кровли является мощность 250-400 Вт/м2.

Комплект кабеля Gulfstream SNOW 640/22,9м
Комплект кабеля Gulfstream SNOW 640/22,9м
  • Общая мощность системы: 640 Вт
  • Линейная мощность: 28 Вт/м.п.
  • Назначение: Открытые площадки
  • Страна производства: Южная Корея
  • Экран: Алюминиевая фольга
  • Тип изоляции: СПЭ
Розничная цена: 7 691 р. / шт 8 461 р. / шт
Комплект кабеля Gulfstream SNOW 890/31,9м
Комплект кабеля Gulfstream SNOW 890/31,9м
  • Общая мощность системы: 890 Вт
  • Линейная мощность: 28 Вт/м.п.
  • Назначение: Открытые площадки
  • Страна производства: Южная Корея
  • Экран: Алюминиевая фольга
  • Тип изоляции: СПЭ
Розничная цена: 8 552 р. / шт 9 408 р. / шт
Комплект кабеля Gulfstream SNOW 1270/45,4м
Комплект кабеля Gulfstream SNOW 1270/45,4м
  • Общая мощность системы: 1270 Вт
  • Линейная мощность: 28 Вт/м.п.
  • Назначение: Открытые площадки
  • Страна производства: Южная Корея
  • Экран: Алюминиевая фольга
  • Тип изоляции: СПЭ
Розничная цена: 10 734 р. / шт 11 808 р. / шт
Комплект кабеля Gulfstream SNOW 1900/68,1м
Комплект кабеля Gulfstream SNOW 1900/68,1м
  • Общая мощность системы: 1900 Вт
  • Линейная мощность: 28 Вт/м.п.
  • Назначение: Открытые площадки
  • Страна производства: Южная Корея
  • Экран: Алюминиевая фольга
  • Тип изоляции: СПЭ
Розничная цена: 13 372 р. / шт 14 710 р. / шт
Комплект кабеля Gulfstream SNOW 2700/96,4м
Комплект кабеля Gulfstream SNOW 2700/96,4м
  • Общая мощность системы: 2700 Вт
  • Линейная мощность: 28 Вт/м.п.
  • Назначение: Открытые площадки
  • Страна производства: Южная Корея
  • Экран: Алюминиевая фольга
  • Тип изоляции: СПЭ
Розничная цена: 16 874 р. / шт 18 562 р. / шт
Комплект кабеля Gulfstream SNOW 3400/120,0м
Комплект кабеля Gulfstream SNOW 3400/120,0м
  • Общая мощность системы: 3400 Вт
  • Линейная мощность: 28 Вт/м.п.
  • Назначение: Открытые площадки
  • Страна производства: Южная Корея
  • Экран: Алюминиевая фольга
  • Тип изоляции: СПЭ
Розничная цена: 20 374 р. / шт 22 412 р. / шт

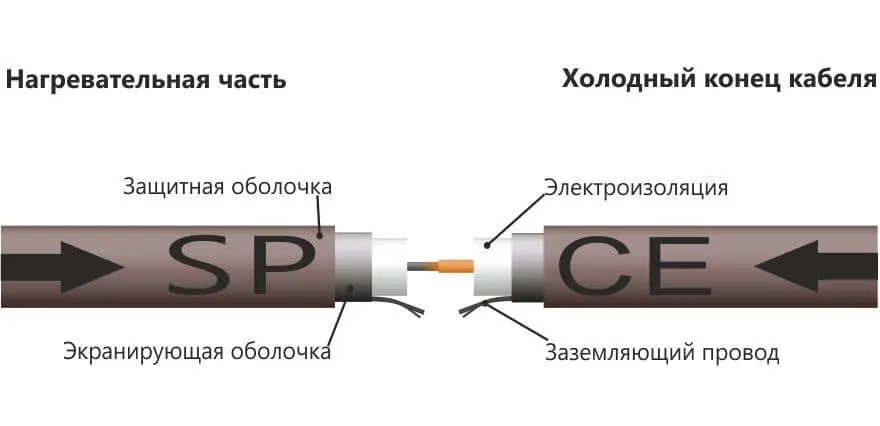

Структура резистивного греющего кабеля

Структура резистивного греющего кабеля

Нагревательный кабель укладывается под финишное покрытие в стяжку. Т.е. для организации обогрева пола кровли между теплоизоляцией и финишным покрытием нужно организовать еще один слой стяжки (толщина рекомендуется не менее 30мм), куда нужно поместить греющий кабель.

Этапы укладки греющего кабеля Gulfstream SNOW на эксплуатируемой крыше

Способ монтажа греющего кабеля в стяжке точно такой же, как и для обогрева открытых площадок. Элементы автоматики для управления греющим кабелем аналогичны системам обогрева отрытых площадок.

Особенности обогрева пола кровли

К особенностям обогрева полов эксплуатируемой кровли можно отнести:

  1. Зачастую необходима большая выделенная мощность, запрашиваемая у электроснабжающей организации. Необходимую мощность примерно можно посчитать как удельную мощность на 1м2 умножить на площадь обогрева. Ввиду того, что площадь обогрева таких объектов достаточно большая, необходимая мощность получается также большой. Поэтому рекомендуется обогревать не всю кровлю, а лишь отдельные ее зоны, где необходимо обеспечить безопасность людей.
  2. Обогрев будет эффективным на финишном покрытии из плитки или подобных ей материалов, у которых коэффициент теплопроводности достаточно большой. В случае применения финишного покрытия из террасной доски или искусственного покрытия из резины обогрев будет менее эффективным, т.к. часть тепла будет поглощаться данными материалами с низким коэффициентом теплопроводности.
  3. Необходимо тщательно подбирать используемые материалы для строительства эксплуатируемой кровли и правильно их сочетать с электрообогревом, чтобы они не пришли в негодность от температурного воздействия, создаваемого греющим кабелем, или не вывели из строя сам кабель.

Примеры обогрева эксплуатируемой кровли

Примеры электрического обогрева специальных зон на плейхабах:
