Обогрев пола и грунта морозильных камер

Обогрева пола морозильной камеры

При работе стационарных промышленных холодильных установок: холодильные или морозильные камеры, холодильный склад, каток с искусственным льдом и т.д. в камере постоянно поддерживается низкая температура, и конструкция пола под её воздействием постоянно промерзает. Даже при наличии хорошей теплоизоляции фундамента этот процесс невозможно остановить. Под воздействием низких температур начинается процесс вспучивания грунтов (являющихся основанием фундамента и полов), который приводит к последующей деформации здания, поэтому так важен «теплый пол» в морозильной камере. Разница в том, что теплый пол в стандартном помещении отдает тепло вверх, внутрь помещения, а при обогреве холодильного помещения – вниз, к фундаменту, грунту. Иначе говоря, целью обогрева пола холодильника будет являться препятствование проникновению холода из спец.помещения в конструктивные элементы здания.

Для устранения данной проблемы разработаны системы электрообогрева грунта под холодильными камерами, которые позволяют поддерживать эксплуатационные характеристики таких объектов на протяжении всего срока службы.

Низкая стоимость установки. Стоимость монтажа системы кабельного обогрева существенно ниже по сравнению со стоимостью по прокладке труб обогрева или организации вентилируемого подполья.

Простой и быстрый монтаж. Монтаж нагревательного кабеля осуществляется значительно быстрее, чем монтаж оборудования других видов обогрева.

Эффективность. КПД системы электрообогрева близко к 100%, распределение тепла осуществляется равномерно по всей протяженности нагревательного кабеля. Использование регуляторов температуры позволяет точно поддерживать заданную температуру, исключен перерасход электроэнергии.

Надежность. Применяются бронированные нагревательные кабели в оболочках, устойчивых к воздействию агрессивных сред. Использование автоматики позволяет избежать перегрева нагревательных секций и обеспечивает их безопасную эксплуатацию.

Резервируемость. В системе кабельного обогрева применяются основной и резервный нагревательный кабель. Резервный кабель вводится в работу в случае выхода из строя основного контура обогрева. Это решение обеспечивает безопасную эксплуатацию системы обогрева до 50 лет.

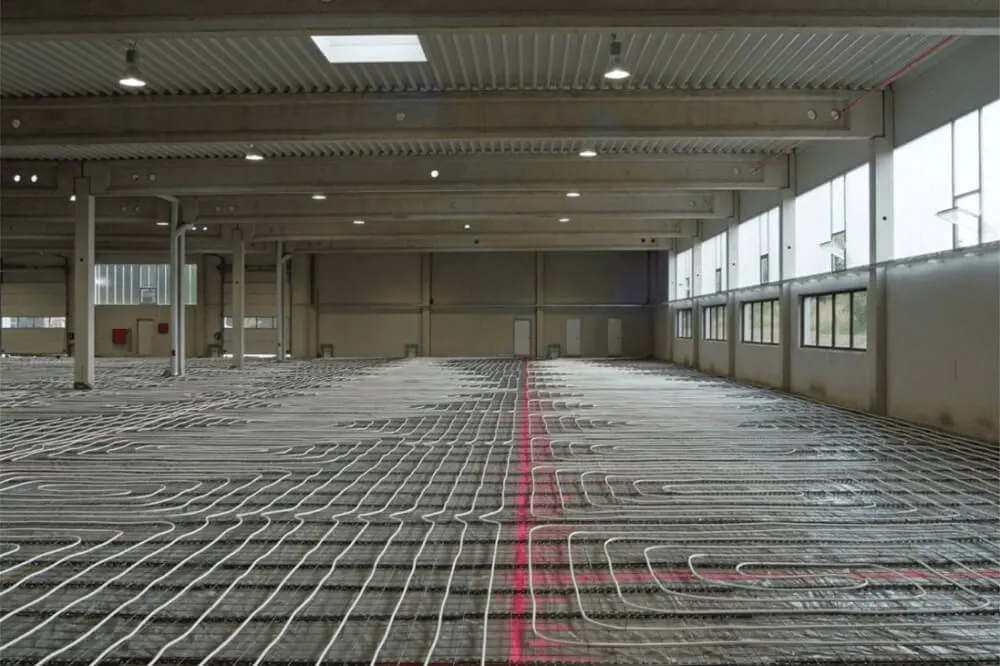

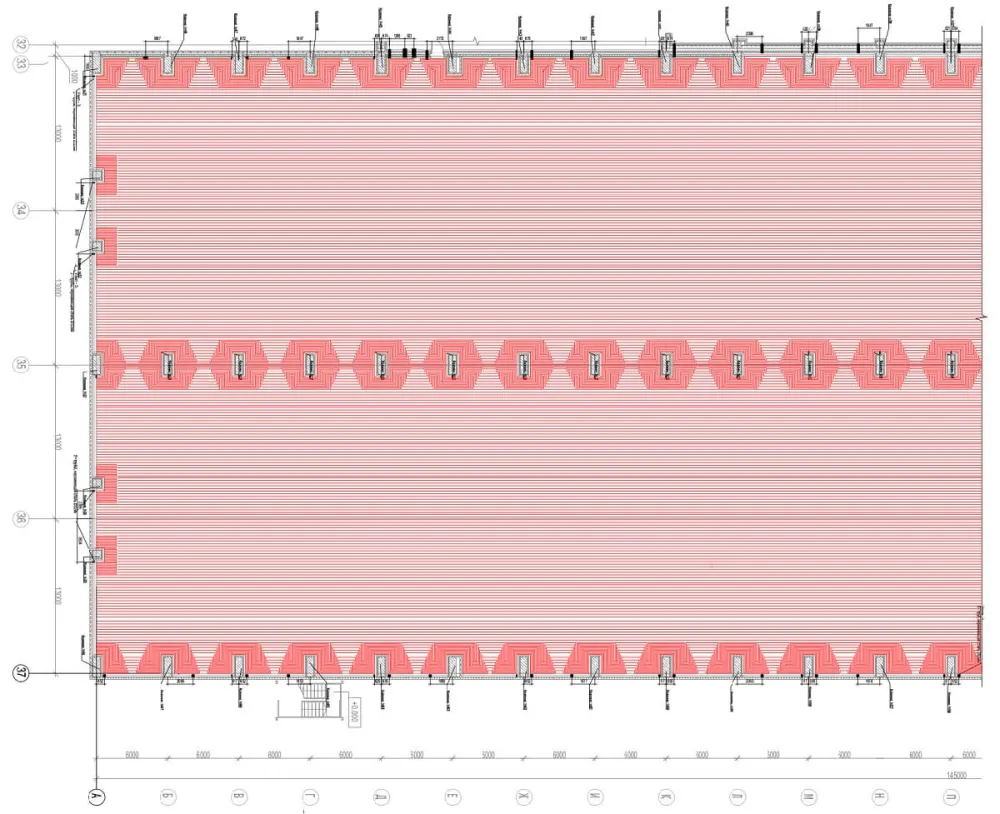

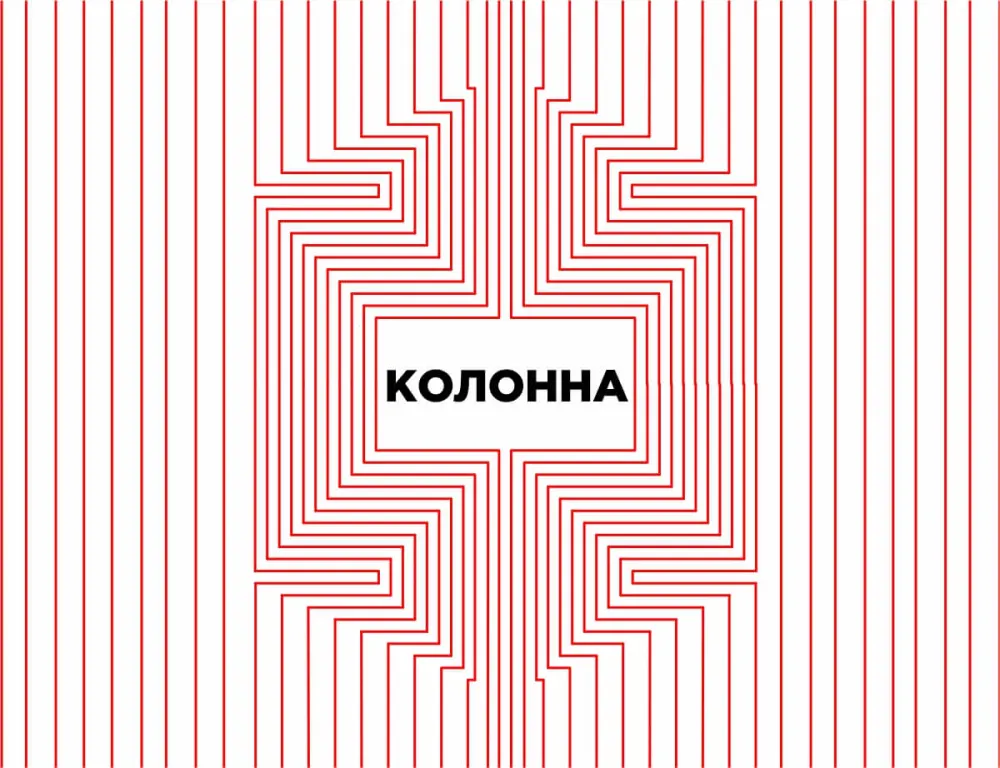

Обогрев пола холодильного склада

Обогрев пола холодильного склада

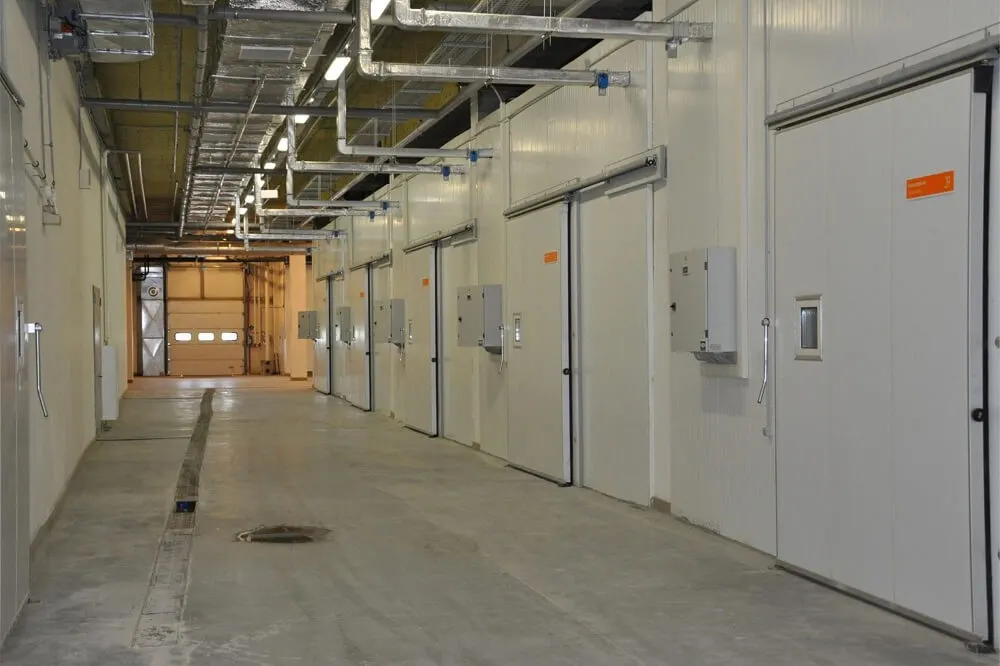

Обогрев пола морозильной камеры

Обогрев пола морозильной камеры

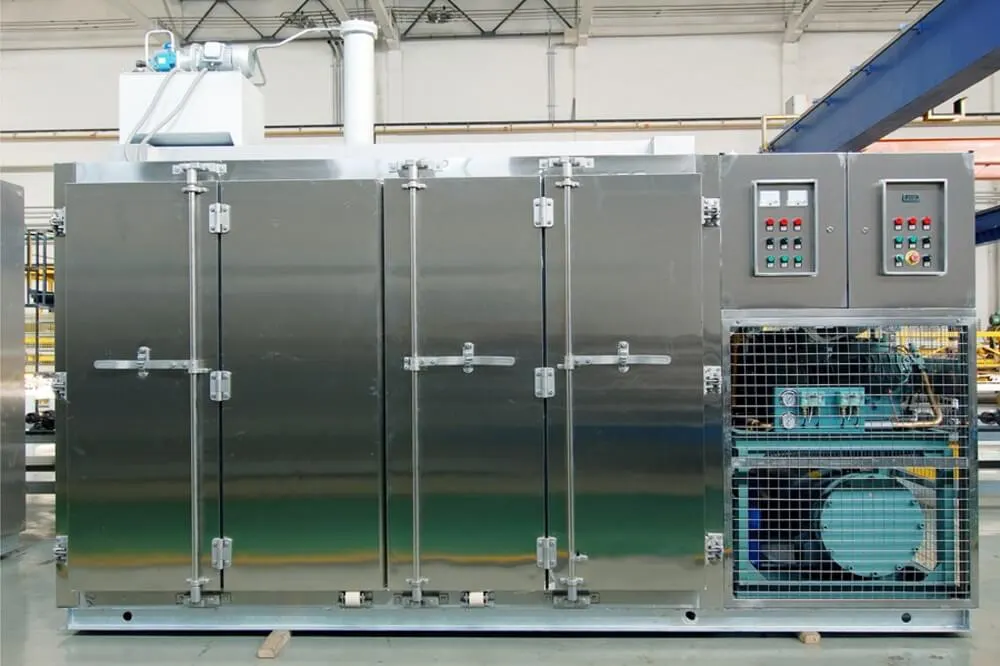

Обогрев пола под морозильным аппаратом

Обогрев пола под морозильным аппаратом

Бесплатный расчет обогрева камеры за 2 часа
  • Рассчитаем требуемую мощность
  • Подберем кабель и крепления, подходящий для Вашего объекта
  • Порекомендуем удобную систему управления
Спасибо, наш менеджер свяжется с вами в ближайшее время
Заполните обязательные поля
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Согласно СНиП 2.11.02-87 п.2.15 «Здания холодильников с отрицательными температурами в помещениях, возводимые во всех строительно-климатических районах, за исключением зон распространения вечномерзлых грунтов, должны проектироваться с учетом необходимости предотвращения промерзания грунтов, являющихся основанием фундаментов и полов. С этой целью следует применять системы искусственного обогревания грунтов (электрообогрев, обогрев незамерзающей жидкостью), устройство проветриваемого подполья и другие системы защиты. Системы защиты грунтов от промерзания должны предусматриваться под помещениями с отрицательными температурами, а также под примыкающими к ним коридорами, вестибюлями, лифтовыми шахтами.»

Вне зависимости от того нужен ли обогрев низкотемпературной камеры, обогрев пола камеры шоковой заморозки или морозильного аппарата (а температуры там совершенно разные) нужно поддерживать температуру грунта на уровне +2 ... +5ºC, это позволит избежать вспучивания пола с последующим его разрушением. Для этого устанавливается специальная система обогрева, которая обеспечит защиту от замерзания пола морозильной камеры.

Виды теплого пола в холодильной камере

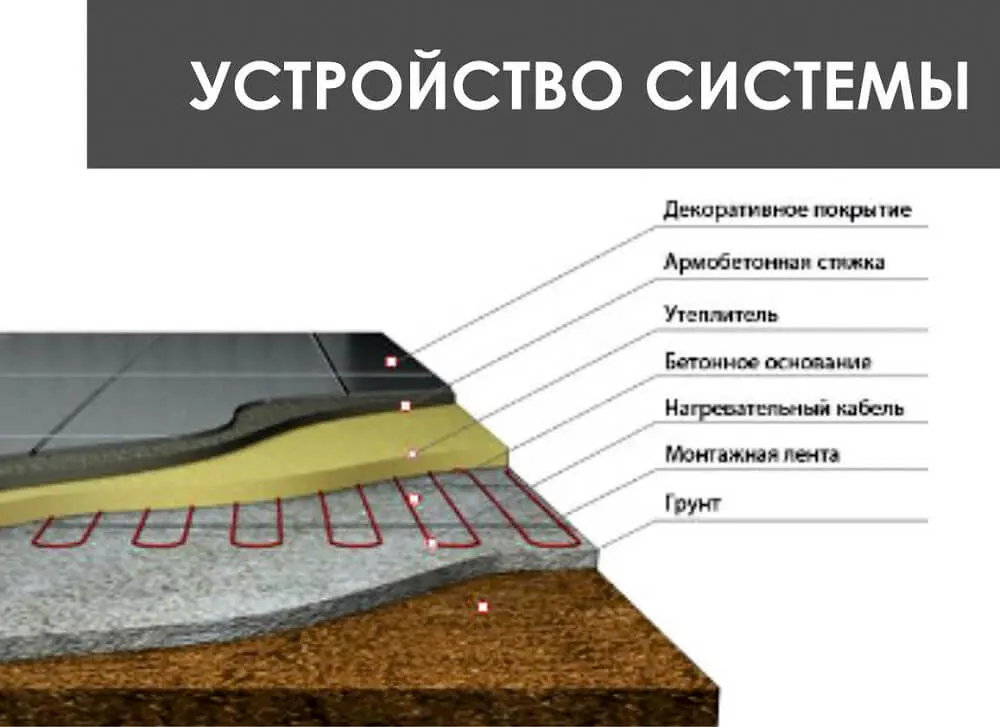

Устройство системы для обогрева грунта под холодильными камерами
  • водяные – обогрев пола с помощью труб, проложенных под полом, по которым протекает горячая вода;
  • воздушные – организация вентилируемых подполий;
  • электрические – обогрев пола с помощью нагревательного кабеля.

Наиболее эффективным и широко распространенным получил электрический кабельный обогрев грунта под холодильными камерами.

Способы укладки нагревательного кабеля системы обогрева

Мощность системы кабельного обогрева для обогрева полов морозильных камер составляет 15-20Вт/м2. Для таких систем используется нагревательный кабель линейной мощностью 5-10Вт/м.

В зависимости от линейной мощности применяемого нагревательного кабеля шаг укладки составляет от 150 до 500мм.

Существует два вида укладки нагревательных систем: «мокрая» и «сухая».

  1. «Мокрая» укладка предполагает монтаж нагревательного кабеля в слой бетонной стяжки. Это самый популярный способ укладки кабельных нагревательных секций. При этом способе нагревательные секции раскладываются на бетонной поверхности с определенным шагом укладки и крепятся с помощью монтажной ленты. Далее заливается слой цементно-песчаной стяжкой толщиной 40-50 мм. После застывания стяжки укладывается теплоизоляция.

    Особенности:

    • более качественный монтаж, отсутствие воздушных полостей, которые могут привести к перегреву нагревательного кабеля;
    • лучшее распределение тепла по обогреваемой поверхности;
    • защита кабеля от механических нагрузок при монтаже последующих слоев.
  2. При «сухой» укладке нагревательный кабель непосредственно укладывается под теплоизоляционный слой. Главное преимущество данного метода заключается в существенной экономии времени монтажа (не превышает одного дня) и расходных материалов (отпадает необходимость в формировании бетонной стяжки), поэтому если нет необходимости в бетонных работах, то данный метод является наилучшим.

    Особенности:

    • значительно сокращается время монтажа системы обогрева пола;
    • уменьшается стоимость системы обогрева;
    • уменьшается общая высота пола;
    • есть риск повреждения нагревательного кабеля при монтаже последующих слоев.

Распределительная сеть

Назначение распределительной сети – обеспечение подвода питания к нагревательным секциям и датчикам, применяемым в системе обогрева.

Распределительная сеть состоит из:

  • силового и контрольного кабеля, а также оборудования и материалов для их прокладывания;
  • силовых и контрольных соединительных коробок, а также элементов их крепления.

Система управления обогревом полов морозильных камер

Система управления обогревом полов морозильных камер поддерживает требуемую температуру +2...+5 ºC под полом морозильной камеры, и тем самым защищает его от промерзания, а также не допускает чрезмерный его нагрев, отключая питание нагревательных секций. При этом значительно экономится электроэнергия при работе системы обогрева.

В состав системы входит:

  • регуляторы температуры;
  • датчики температуры;
  • пуско-защитная аппаратура (устанавливается в шкафу управления обогревом);
  • элементы диспетчеризации (при необходимости) – для дистанционного контроля параметров систем обогрева.

Монтаж теплого пола в морозильной камере

  1. Нагревательный кабель устанавливается на подготовленный черновой пол с шагом 25-50см в зависимости от требуемой удельной мощности Вт/м2. Крепление нагревательного кабеля осуществляется непосредственно к армирующей строительной сетки (при ее наличии) с помощью хомутов или на специальную монтажную ленту с перфорацией;
  2. Обычно закладывается основной и резервный нагревательный кабель. Резервный кабель идет параллельно основному на расстоянии 3-5см от него;
  3. Холодные концы нагревательного кабеля заводятся в соединительную коробку. Обычно в коробку подключаются 2-3 нагревательные секции;
  4. От соединительных коробок силовым кабелем нагревательные секции подключаются к шкафу управления. Шкаф управления устанавливается в любом удобном месте вне помещения морозильной камеры;
  5. В зависимости от площади обогрева камеры используется один или более контуров управления. Для каждого контура монтируется свой датчик температуры, чувствительный элемент которого обычно располагается между витками нагревательного кабеля. Провод датчика соединяется с помощью коробки или термоусадочных муфт с контрольным кабелем, идущим к шкафу управления. В шкафу управления регулятор температуры настраивается на заданный диапазон температур (обычно +2..+5С). Если температура в зоне датчика меньше требуемой регулятор включает нагревательные секции, при достижении заданной температуры обогрев отключается;
  6. Для более сложных систем управления осуществляется контроль исправности каждой нагревательной секции, и в случае обнаружения неисправности система автоматически переключается на резервную линию. При необходимости можно организовать дистанционное управление системой обогрева.

Эксплуатация

Смонтированная система управления обогревом работает в автоматическом режиме и не требует вмешательства обслуживающего персонала. Тем не менее периодически требуется осмотр и техническое обслуживание элементов, входящих в состав системы, которые доступны для обслуживания (соединительные коробки и шкаф управления).

Обогрев пола камеры шоковой заморозки и двух камер хранения

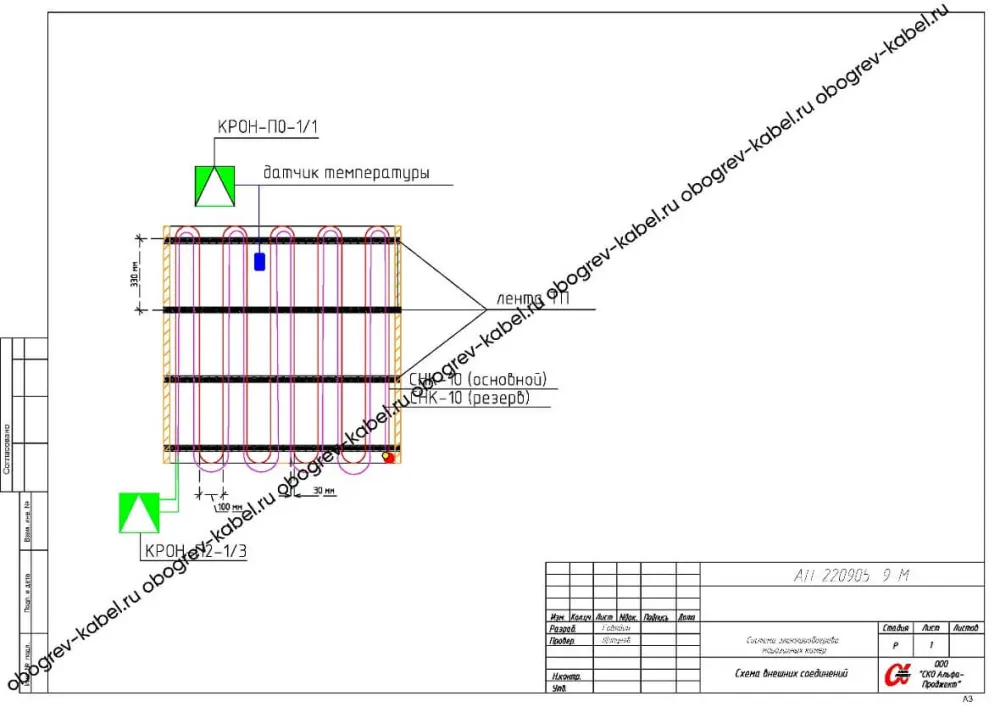

Схема обогрева пола камеры шоковой заморозки и двух камер хранения

Техническое описание

Расчёт обогрева двух камер хранения (-18° и -28° С) и камеры шоковой заморозки (-30° С).

Основание бетон 150 мм, теплоизоляция экструдированный пенополистирол 200 мм, промежуточный слой армированная бетонная стяжка 60 мм, финишное покрытие вакуумный бетон с алюминиевыми жилками 60 мм.

Назначение системы обогрева

Защита фундамента камер от промерзания.

Техническое решение

Постоянные отрицательные температуры негативно влияют на фундамент помещения и грунт под ним. Со временем они промерзают, что в конечном итоге приводит к потерей зданием устойчивости, целостности и пригодности. Чтобы избежать этого пол в морозильных камер теплоизолируют и прокладывают греющий кабель. Особенность проекта заключалась в различающейся отрицательной температуре каждого помещения и необходимости управления обогревом от одного ШУЭО.

Проект также включает в себя обогрев дверей морозильных камер.

Предусмотрена основная и резервная линия электрообогрева, кабель РИМ СНК-10.

Наименование Тип Кол-во Ед.изм.
Кабель нагревательный СНК-10 415 м КШЗ (-30)
Кабель нагревательный СНК-10 415 м КХ (-28)
Кабель нагревательный СНК-10 390 м КХ (-18)
Комплект для заделки кабеля ТКТ/ВТ 6 шт
Коробка распределительная КРОН-П2-1/3 3 шт
Коробка распределительная КРОН-П0-1/1 3 шт
Шкаф управления ШУЭО-6/6-Т533-220905_09 М 1 шт
Лента монтажная ТП 610 м
Наименование Значение Ед.изм.
Расчетная мощность системы электрообогрева 6,1 кВт
Количество фаз 3
Расчетный ток системы электрообогрева 9,24 А

Обогрев пола двух морозильных камер и дебаркадера

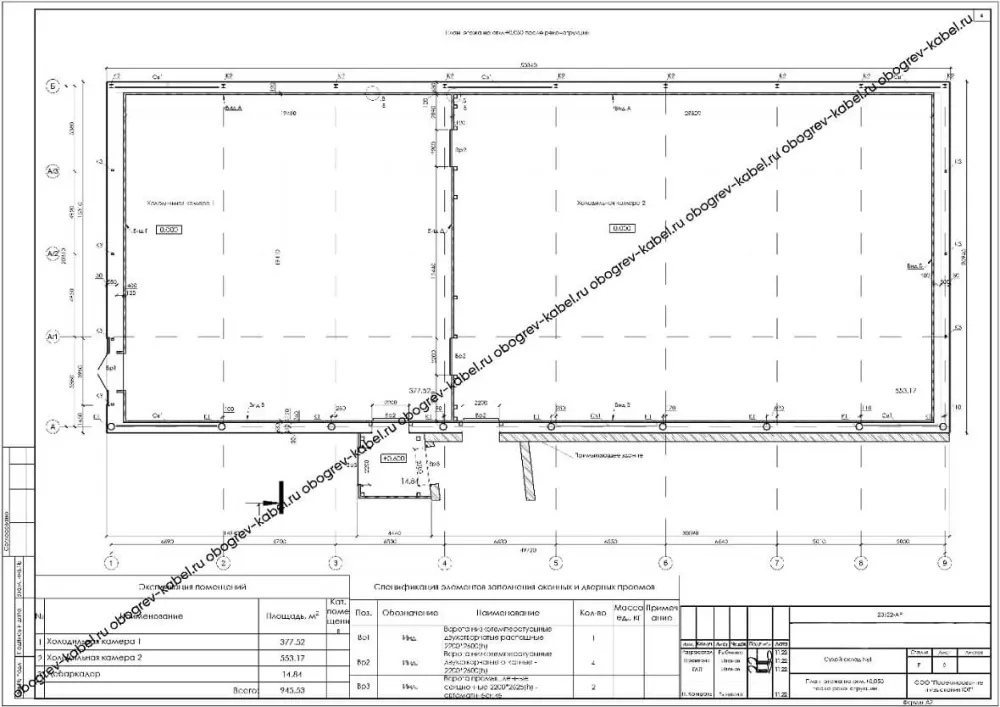

Схема обогрева пола двух морозильных камер и дебаркадера

Техническое описание

Расчёт обогрева двух морозильных камер хранения и дебаркадера.

Диапазон температур: от -20° до +5° С.

Пирог: основание бетон, утеплитель 150 мм пенополистирол, бетон 200 мм.

Назначение системы обогрева

Защита фундамента от промерзания.

Техническое решение

Данные камеры с низкой температурой используются для хранения и охлаждения на пищевом производстве. Поэтому была необходимость в возможности изменения поддерживаемой температуры камер хранения в зависимости от продукции.

После проведения всех необходимых расчётов и подбора оборудования заказчику были предоставлены данные по обогреву заявленных площадей.

В качестве основного источника обогрева был выбран греющий кабель РИМ 10 ВТ/м, основная и резервная линия.

Позиция Наименование Ед.изм. Кол-во
Греющий кабель СНК-10 (основной) м 1192 Холодильная камера 1
СНК-10 (резервный) м 1192
Комплект для заделки ТКТ/ВТ шт 10
Лента монтажная ТП м 1660
Коробка распределительная КРОН-П2-1/3 шт 4
Коробка контрольная КРОН-П0-1/1 шт 1
Греющий кабель СНК-10 (основной) м 1743 Холодильная камера 2
СНК-10 (резервный) м 1743
Комплект для заделки ТКТ/ВТ шт 14
Лента монтажная ТП м 2435
Коробка распределительная КРОН-П2-1/3 шт 6
Коробка контрольная КРОН-П0-1/1 шт 1
Греющий кабель СНК-10 (основной) м 1743 Дебаркадер
СНК-10 (резервный) м 1743
Комплект для заделки ТКТ/ВТ шт 14
Лента монтажная ТП м 2435
Коробка распределительная КРОН-П2-1/3 шт 6
Коробка контрольная КРОН-П0-1/1 шт 1
Шкаф управления ШУЭО-30/24-Т1013Н-230209-Д шт 1
Гофротруба для датчика температуры ПНД d20 черная м 6
Термоусадочная трубка ТТУ-40/20 м 1
Датчик температуры ST22 (2м) шт 3

Система обогрева пола низкотемпературной камеры

Техническое описание

Расчёт обогрева низкотемпературной камеры хранения (-18°С) площадью 37,15 м.кв.

Основание бетон, утеплитель пенополистирол, бетонная стяжка, финишное покрытие керамогранит.

Назначение системы обогрева

Защита фундамента камеры от промерзания и предотвращение пучения грунта под полом морозильной камеры.

Техническое решение

Данная промышленная морозильная камера используется для заморозки и долгосрочного хранения рыбной продукции, с постоянным поддержанием температуры -18°С. Низкие отрицательные температуры оказывают негативное влияние на фундамент здания и далее на грунт под ним. Это в дальнейшем вызывает потерю устойчивости, нарушение целостности и непригодность здания. Для недопущения этого температура стяжки должна быть +5°С, с этой целью пол и стены утепляются, а в пол производится установка нагревательного кабеля для морозильной камеры, с контролем датчиками температуры и со шкафом управления

Проект также включает в себя обогрев пандуса для нивелирования образования мостика холода в проеме двери низкотемпературной камеры.

Предусмотрена основная и резервная линия электрообогрева, резистивный греющий кабель мощностью 17 Вт/м.

Наименование Тип Кол-во Ед.изм.
Резистивный греющий кабель TXLP/1-1750-17-102,9 шт 2
Комплект заделки для кабеля ТКТ/3М шт 4
Шкаф управления ШУЭО-2/2-Т121РТ-211210-11-Т шт 1
Коробка соединительная TermBox100 шт 4
Датчик температуры ДТС014-Pt100.В3.25/2 шт 2
Коробка соединительная TermBox100 шт 1
Лента крепежная ТП м 86
Наименование Значение Ед.изм.
Рабочая мощность системы электрообогрева общая 1,75 кВт
Стартовая мощность системы электрообогрева общая 2,10 кВт
Количество фаз питания 1
Рабочий ток системы электрообогрева 7,95 А
Стартовый ток системы электрообогрева 9,50 А
