Обогрев водонапорных башен

Обогрев водонапорной башни

Водонапорные башни могут эксплуатироваться круглогодично, и в холодное время года возможно замерзание в ней воды, что приведет к нарушению водоснабжения, выходу системы из строя, вплоть до поломки насоса и соответственно – дорогостоящему ремонту. Для предотвращения замерзания используются различные методы электро обогрева водонапорных башен:

  • Обогрев с помощью электрических кабелей, которые прокладываются внутри башни и нагревают воду. Этот метод наиболее эффективен, так как позволяет поддерживать температуру воды на нужном уровне;
  • Обогрев с использованием электронагревателей, которые устанавливаются на верхней площадке башни и обеспечивают нагрев воды. Метод менее эффективен, т.к. невозможно добиться равномерного прогрева воды;
  • Обогрев с применением специальных электрических устройств, которые монтируются на внутренней поверхности башни и преобразуют электроэнергию в тепло. Также менее эффективен, чем обогрев кабелем, который решает проблему именно замерзания у стенок резервуара и является более экономичным.

Когда необходим обогрев башни Рожновского?

  • температура опускается ниже -20℃;
  • вода из башни расходуется со скоростью менее двух резервуаров в сутки (по нормам должен быть двухкратный суточный водообмен);
  • для минимизирования рисков образования льда;
  • поддержание нужного уровня воды, вне зависимости от температуры воздуха;
  • для оптимального функционирования автоматики, чтобы избежать риска поломки из-за непредвиденных нагрузок.

Водонапорная башня — это специальное гидротехническое сооружение, предназначенное для создания запаса воды, организации бесперебойного водоснабжения потребителей, регулирования напора воды в водопроводной сети с целью уменьшения износа насосного оборудования. Данные водонапорные башни широко применяются в сельской местности для обеспечения водой небольших населенных пунктов и животноводческих предприятий, садовых товариществ, железнодорожных станций, в производственных цехах для обеспечения непрерывности подачи воды для технологического процесса, а также как элемент системы пожаротушения на некоторых объектах.

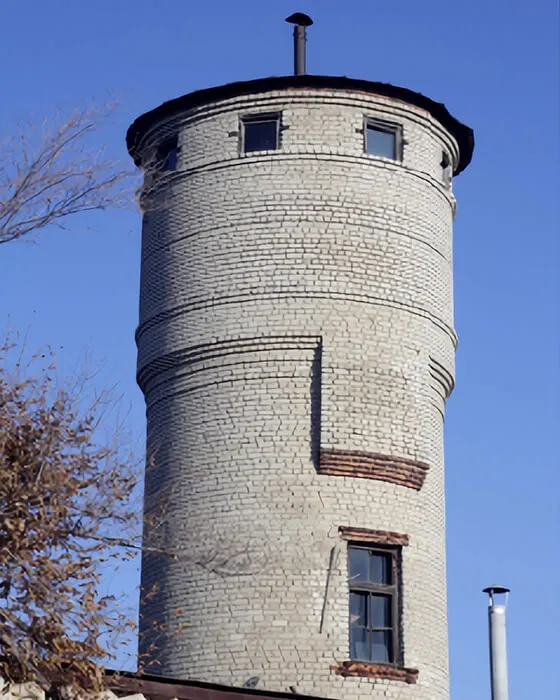

Кирпичная водонапорная башня

Каменные либо из кирпича

Были актуальными в прошлом. Сейчас как водонапорные башни практически не эксплуатируются. Используются как исторические памятники, музеи, ресторанные комплексы, гостиницы, смотровые площадки.

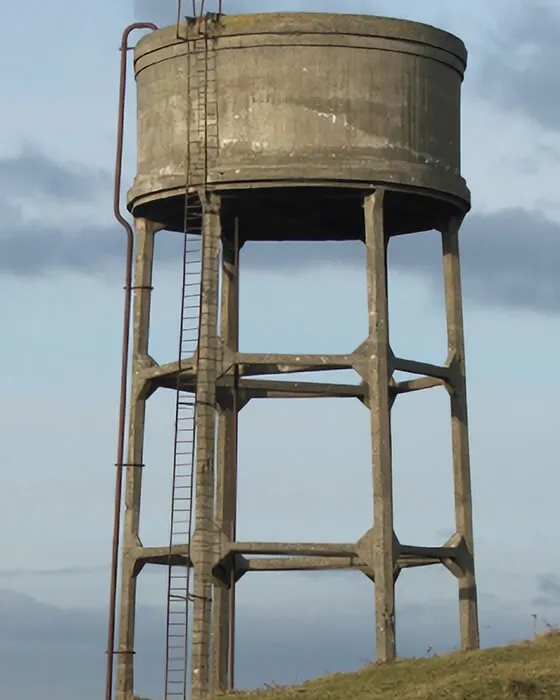

Железобетонная водонапорная башня

Железобетонные конструкции

Не актуальны ввиду больших затрат на их создание и совершенствование технологий строительства

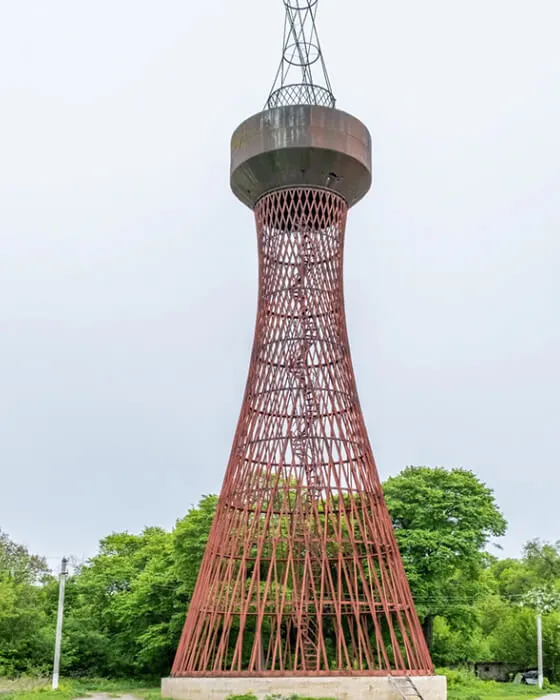

Водонапорная башня Шухова на ажурных металлических опорах

На ажурных металлических опорах

Башня Шухова широкого распространения не получила

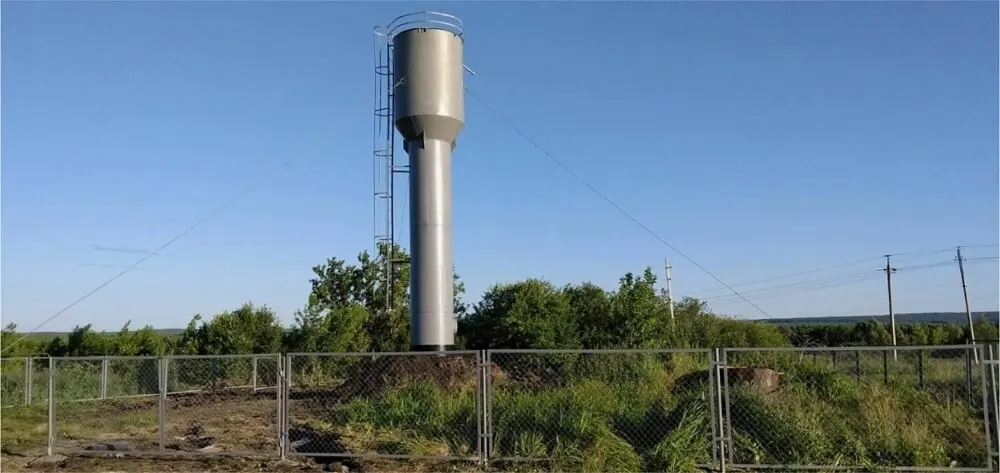

Водонапорная башня Рожновского со стальным баком на опорных конструкциях

Стальные баки на опорных конструкциях

Башня Рожновского получила наиболее широкое распространение за счет простоты и дешевизны конструкции, а также малого времени ее возведения.

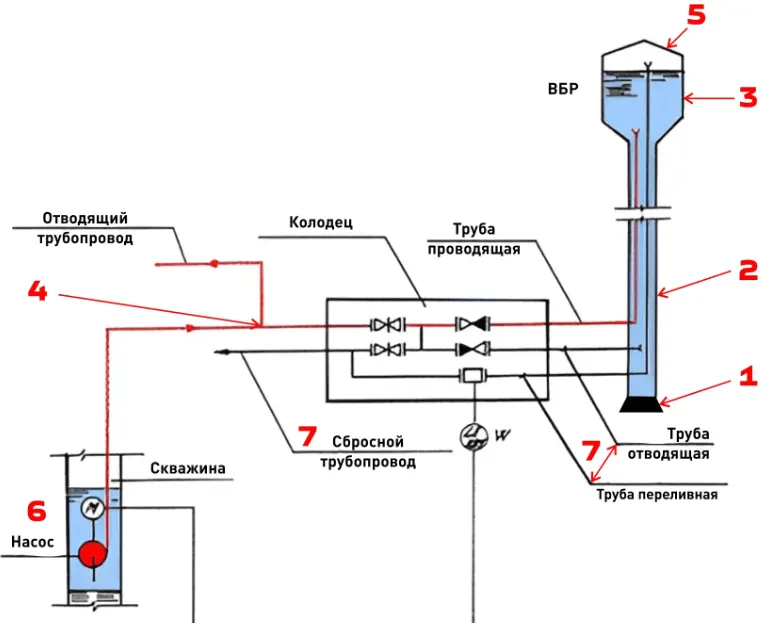

Конструкция водонапорной башни Рожновского

Конструкция водонапорной башни Рожновского
  1. фундамент;
  2. ствол башни /высота до 30 м/;
  3. бак-накопитель /объем: 15, 25, 50 куб.м/;
  4. стальные трубопроводы для заполнения бака от насосной станции и отвода воды из него потребителям за счет давления, создаваемого перепадом высот уровня воды;
  5. смотровой люк в крыше бака-накопителя;
  6. насосное оборудование, обеспечивающее подъем воды (закачивание) в бак-накопитель от скважины или естественного водоема;
  7. аварийный трубопровод для сброса воды и защиты от перелива при отказе автоматики;
  8. автоматика для управления работой насосного оборудования.

Способы обогрева башни Рожновского греющим кабелем

  1. Теплоизолирование стенки водонапорной башни и трубопроводов. Позволяет сохранить тепло в баке-накопителе и трубопроводах и препятствует проникновению холода на металлоконструкции. Данный метод позволяет увеличить время проникновения холода и полного перекрытия сечения трубопровода образующимся льдом, но не гарантирует полную защиту от замерзания трубы и бесперебойную работу водонапорной башни особенно в условиях низких температур окружающей среды. Данный эффект усугубляется при малом или полном отсутствии разбора воды потребителями.
  2. Применение системы электрообогрева для защиты от замерзания. Обогрев водонапорной башни в совокупности с теплоизолированием полностью решает проблему замерзания подающего и отводящего трубопроводов, а также образования льда в баке-накопителе. Наиболее эффективной системой обогрева для защиты от замерзания водонапорных башен системы Рожновского будет система обогрева на основе саморегулирующегося нагревательного кабеля.

Купить кабель для обогрева водонапорной башни

Саморегулирующийся кабель SRL 30-2CR
Саморегулирующийся кабель SRL 30-2CR
Розничная цена: 251 р. / м 377 р. / м
Саморегулирующийся кабель SAMREG 30-2CR
Саморегулирующийся кабель SAMREG 30-2CR
Розничная цена: 289 р. / м 434 р. / м
Саморегулирующийся кабель SRG30-2CR-UV
Саморегулирующийся кабель SRG30-2CR-UV
Розничная цена: 439 р. / м 659 р. / м
Саморегулирующийся кабель ALPHATRACE 31ATL2-CP
Саморегулирующийся кабель ALPHATRACE 31ATL2-CP
Розничная цена: 723 р. / м 1 084 р. / м

Особенности системы обогрева водонапорных башен

  1. Наиболее уязвимыми местами для замерзания оборудования водонапорных башен являются:

    • трубопроводы подводящий и отходящий при наличии в них воды, особенно в местах установки запорной арматуры;
    • стенки бака-накопителя.

    Данные места необходимо обогревать в первую очередь, чтобы не допустить их замерзания.

  2. Трубопроводы обогреваются по классической схеме снаружи, путем прокладки нагревательного кабеля вдоль трубопровода, или по спирали с определенным шагом намотки. Удельная мощность греющего кабеля выбирается исходя из расчетных тепловых потерь трубопровода. Рекомендуется применять для обогрева низкотемпературный саморегулирующийся кабель. При использовании теплоизоляции трубопровода удельная мощность кабеля будет значительно меньше, чем в случае без теплоизоляции, поэтому рекомендуется ее использование совместно с системой обогрева.
  3. Стенки бака-накопителя обогреваются также по классической схеме снаружи, путем намотки нагревательного кабеля по обечайке с определенным шагом укладки. Мощность и количество нагревательного кабеля определяется расчетными тепловыми потерями также, как и для обычного резервуара. Для обогрева стенок бака чаще всего используется низкотемпературный нагревательный кабель удельной мощностью 30-40 Вт/м. Система крепления нагревательного кабеля точно такая же, как и для обычного резервуара. В некоторых случаях целесообразно осуществить обогрев днища бака-накопителя.
  4. Система управления обогревом должна обеспечить своевременное включение/отключение нагревательных секций по температуре стенки трубопровода. Рекомендуется устанавливать датчик температуры на трубопроводе в самой холодной его точке. Это может быть трубопровод с самым малым диаметром или нижняя точка отводящей трубы. Поддержание температуры стенки трубопровода настраивается на уровне +5°С.
  5. Также рекомендуется обеспечить подогрев автоматики, осуществляющей управление насосным оборудованием для минимизации ее отказов в холодное время года. Это можно сделать с помощью обогрева зон вокруг датчиков уровня саморегулирующимся кабелем или применить термочехлы для них.
