Обогрев подземного резервуара греющим кабелем

Обогрев подземных резервуаров имеет ряд особенностей, ввиду расположения объекта и условий эксплуатации. Основным вопросом, возникающим при выборе системы обогрева для таких резервуаров, является возможность замены нагревательного элемента в случае выхода из строя системы обогрева.

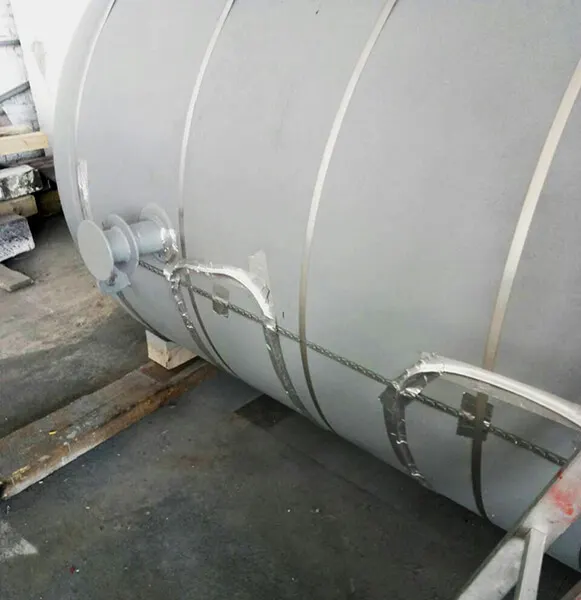

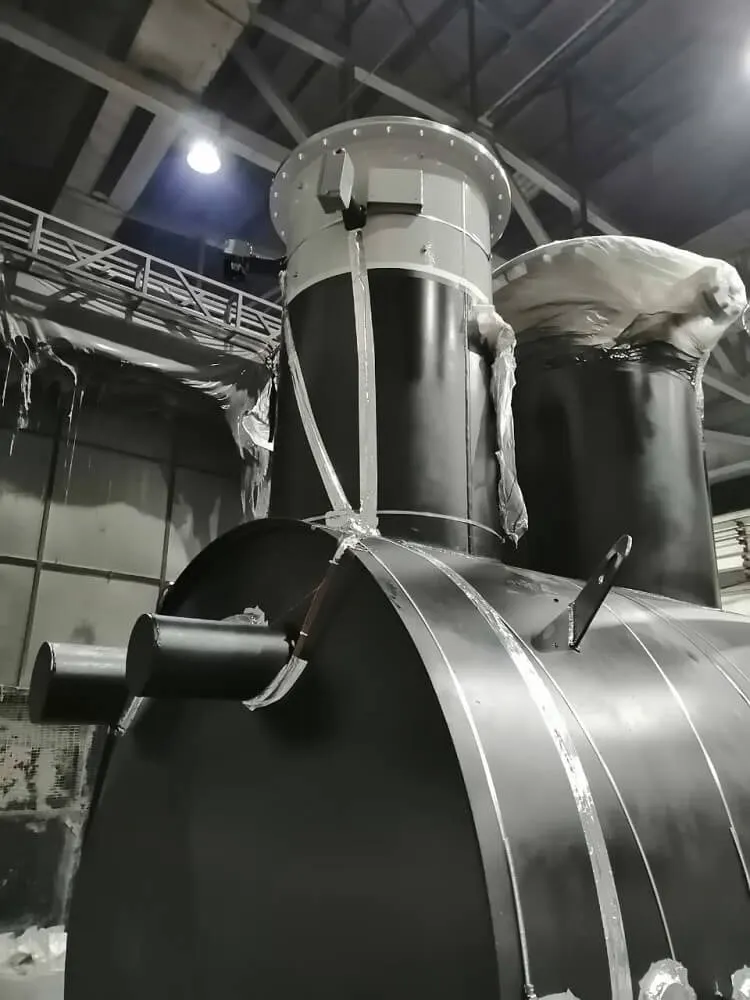

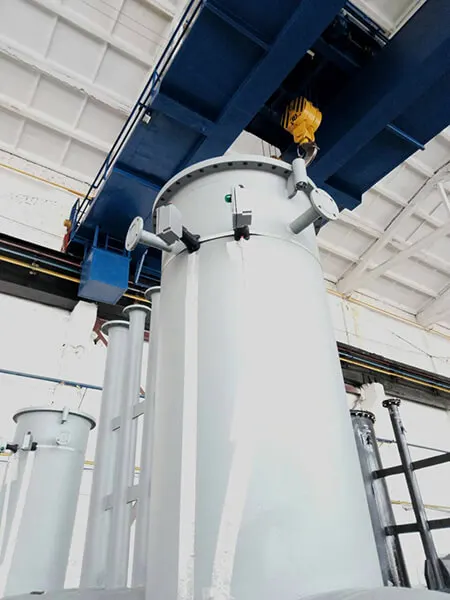

Обогрев подземных резервуаров Обогрев горизонтальных резервуаров (РГСП) Обогрев подземных емкостей

Особенности подземных резервуаров

Подземные емкости размещаются в промышленных зонах, на территориях предприятий, а также на частных придомовых территориях (например, газгольдер или септик), с целью экономии полезной площади, удобства эксплуатации (например, слив в емкость продукта по трубам самотеком) и дополнительной защиты объекта от неблагоприятных производственных и погодных факторов.

Обычно горизонтальные резервуары (РГСП) для промышленных объектов обладают повышенной прочностью, гидроизоляцией, и выполняются из стали. Бытовые подземные резервуары, например септики, могут быть выполнены из пластика.

Подземные емкости могут быть одностенными и двустенными. Одностенные – применяются чаще для хранения воды, в том числе это и резервуары противопожарного запаса воды. Двустенные емкости используют для хранения продуктов нефтехимии, нефте- и газодобывающей промышленности, на предприятиях химического синтеза. РГСП также применяют в качестве хранилища топлива на АЗС.

Обогрев подземных резервуаров необходим в случае недостаточного утепления, например, размещения резервуара выше уровня промерзания почвы.

Способы обогрева подземного резервуара

  • Нагревательный кабель снаружи резервуара
  • Нагревательный кабель внутри резервуара
  • Врезной электронагреватель
  • Погружной электронагреватель

Электрообогрев греющим кабелем снаружи

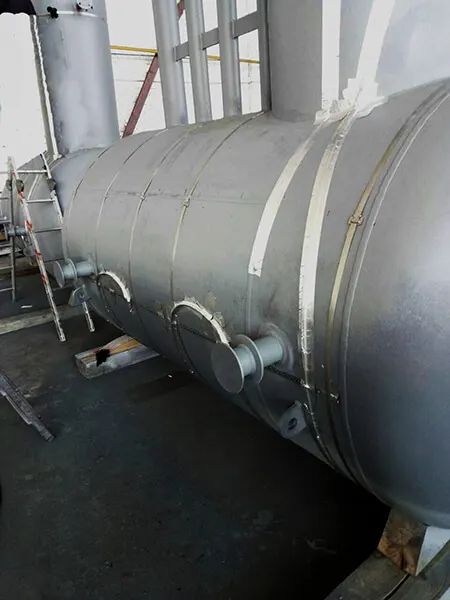

Обогрев подземного резервуара снаружи

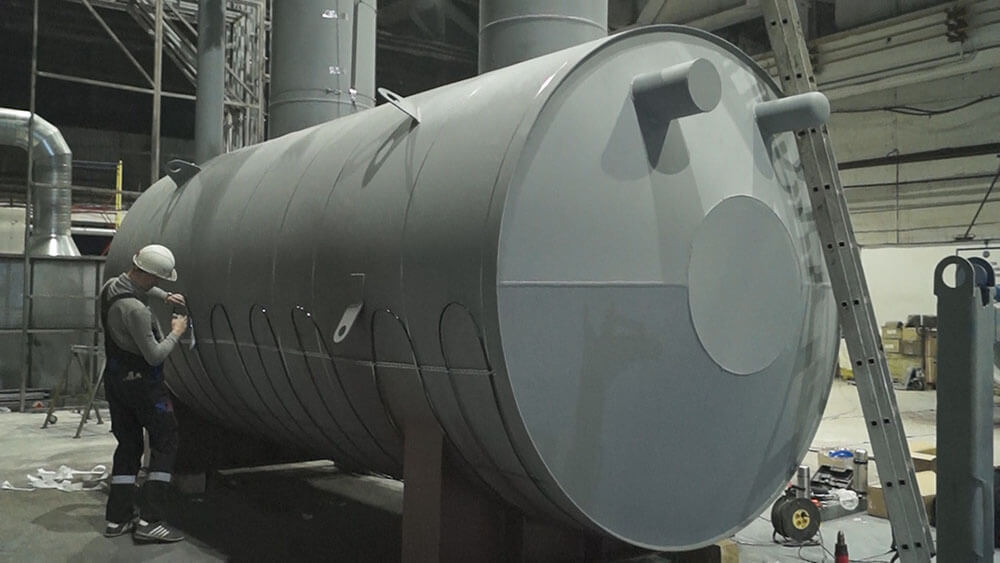

Применяется для большинства типов РГСП ввиду значительной экономической эффективности и простоты монтажа. Система кабельного обогрева монтируется на этапе установки резервуара, чаще всего включается в комплектацию на этапе проектирования объекта.

Применение обогрева подземного резервуара снаружи

  • Резервуаров противопожарного запаса воды и воды для технических нужд.
  • Дренажных емкостей для сбора сточных вод.
  • Резервуаров системы очистных сооружений и септиков.
  • Резервуаров для хранения нефтепродуктов и топлива.
  • Емкостей для хранения щелочей, кислот и иных химических веществ.

В системах обогрева РГСП используется саморегулирующийся греющий кабель мощностью от 24-30Вт/м в защитной оплетке, стойкой к механическим повреждениям. Кабель монтируется под теплоизоляцию. Греющим кабелем обогреваются емкости различного объема от 1 до 150м3.

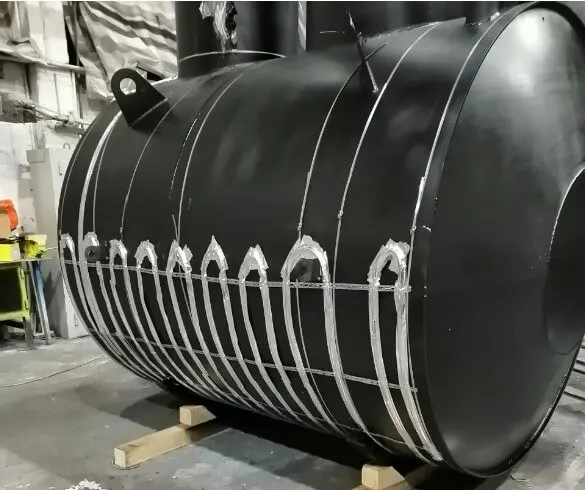

Для компенсации тепловых потерь греющий кабель укладывается змейкой в нижней части резервуара на высоту от 1м до 1/3 от высоты горизонтальной части резервуара, с определенным шагом, который зависит от мощности кабеля и величины теплопотерь. В большинстве случаев обогрев для данного вида емкостей используется для защиты от замерзания и подержания температуры не выше +5..+10С.

При проектировании системы обогрева необходимо учитывать срок службы (ресурс) греющего кабеля, а также возможность аварии или повреждения системы. Так как замена греющего кабеля на заглубленной в грунт ёмкости практически невозможна, применяют функцию резервирования. Резервирование – монтаж дополнительной, дублирующей секции нагревательного кабеля. Данный способ значительно увеличивает надежность системы, особенно если планируется длительный срок эксплуатации объекта. Средний срок службы греющего кабеля в системе обогрева составляет 15-20 лет.

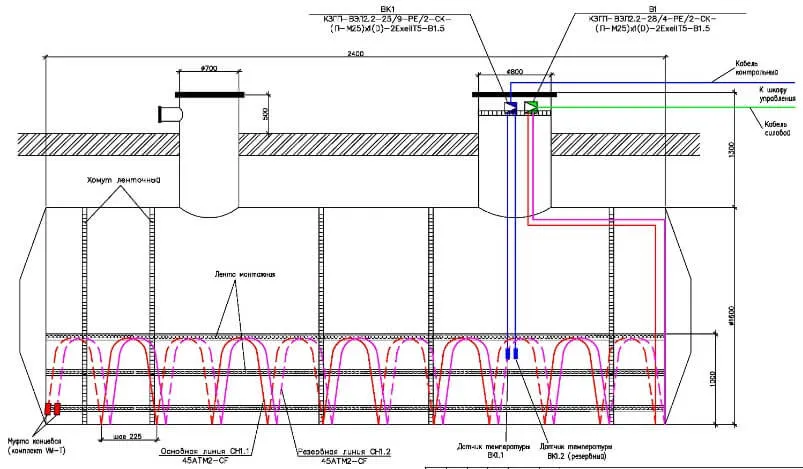

Пример обогрева подземной емкости с резервной линией кабеля

Обогрев подземной емкости с резервной линией кабеля

Обогрев внутри резервуара

Обогрев резервуара внутри

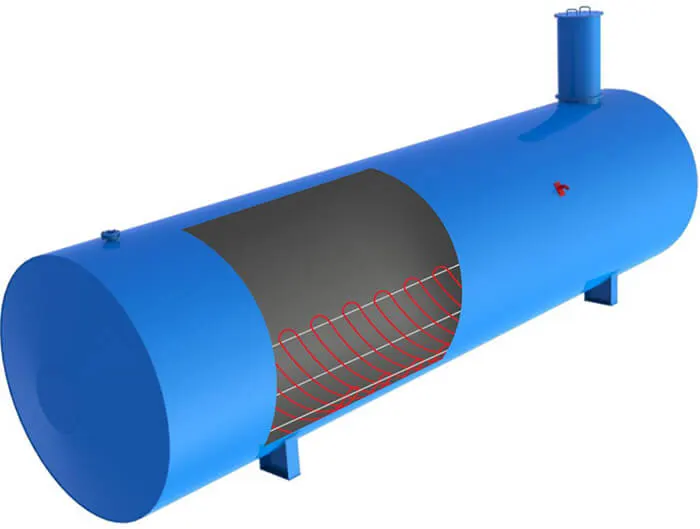

В качестве нагревательного элемента применяется специальный нагревающий кабель в оболочке из фторополимера, стойкий к воздействиям химически агрессивных сред. Витки кабеля крепятся на монтажную ленту, распределяясь по внутренней поверхности резервуара и образуя сетку (нагревательный мат). Так как лента размещена непосредственно в жидкости, КПД работы системы гораздо выше. Монтируется кабель через горловину, таким же образом возможно осуществлять обслуживание и ремонт.

При монтаже системы кабельного обогрева внутри емкости следует уделить особое внимание герметичности соединений и материалам, из которых они изготовлены. Лучше всего для агрессивных сред подходят силиконовые муфты, которые могут быть установлены поверх основного соединения в качестве дополнительной антикоррозийной защиты.

В некоторых случаях для защиты от агрессивной среды применяют стальные трубы. Нагревательный кабель устанавливается внутри этих труб. При этом эффективность данной системы падает незначительно по сравнению с непосредственным размещением нагревательного кабеля в агрессивной среде.

Внутренний обогрев резервуаров тэнами НБП, НБВ

Для внутреннего обогрева резервуаров, содержащих вещества повышенной пожароопасности, таких как нефть, мазут, гудрон, техническое масло, битум, гудрон – часто применяют трубчатые нагревательные элементы (ТЭН). Тепловыделение обеспечивают трубчатые нагревательные сердечники (ТЭНС). Главное преимущество данного способа электрообогрева – возможность заменить систему без слива содержимого емкости.

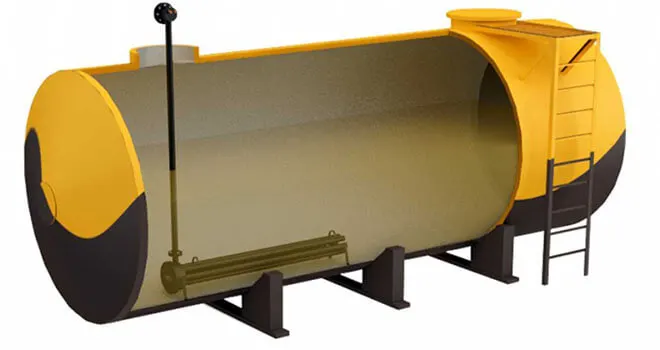

Погружные тэны НБП

Погружные тэны НБП

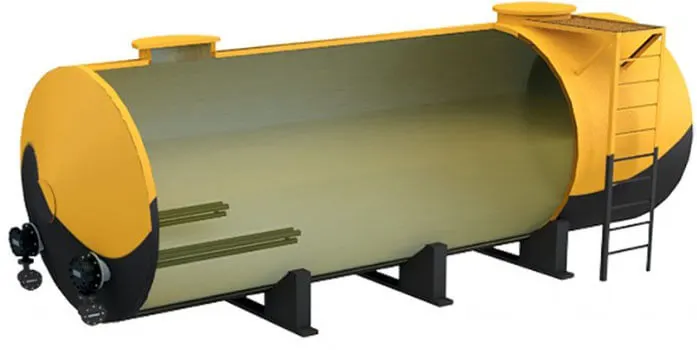

Врезные тэны НБВ

Врезные тэны НБВ

Рабочее напряжение ТЭНов – 220-380 В. Мощность до 50 кВт. Средний ресурс – 15000 часов, срок службы до 8 лет. Для взрывоопасных объектов используются ТЭНы во взрывозащищенном исполнении.

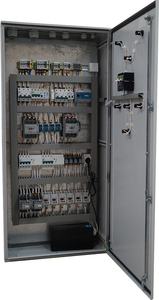

Система управляется посредством шкафа управления. Мощность системы определяется после расчета предполагаемых тепловых потерь и характера содержимого продукта.

Строение ТЭНа для обогрева емкости

Недостатком использования ТЭНов является небольшой срок службы и неравномерный разогрев технологической жидкости в резервуре.
