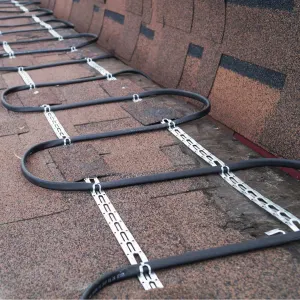

Общая мощность кабеля: 250-300 Вт/м2 кровли. Мощность также регулируется шагом укладки кабеля.
Мощность кабеля 30 Вт/м для (пластиковых труб) и 40 Вт/м (для металлических) в 1 нитку, более 150мм – в 2 нитки.
Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических) в 2 нитки, более 150мм – в 3 и более ниток.
Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических и бетонных) в 2 нитки, более 150 мм – в 3 и более ниток.
Вне зависимости от конфигурации кровли и её материала, для обогрева чаще всего используется низкотемпературный резистивный или саморегулирующийся кабель мощностью от 17 Вт/м.
Греющий кабель для кровли и водостоков от производителя
Для обогрева водостоков кровли применяется низкотемпературный греющий кабель с оболочкой, защищенной от воздействия UV-лучей. Кабель без защиты от солнечных лучей на крыше не укладывается, так как полимеры, в составе которых нет мелкодисперсной сажи (поглощающей излучение) подвержены UV-деградации – через несколько лет применения внешняя изоляция растрескается и потеряет герметичность, что приведет к попаданию влаги внутрь кабеля. Допустимая максимальная T воздействия на кабель - 85°С, что важно, так как летом кровля может значительно нагреваться на солнце, в особенности металлическая.
- Cаморегулирующийся с оплеткой
- Мощность: 30 Вт/м
- Размер бухты: 400х400х300мм
- *Повышенная UV-защита
- Cаморегулирующийся с оплеткой
- Мощность: 24 Вт/м
- Размер бухты: 400х400х300мм
- *UV-защита
- Cаморегулирующийся с оплеткой
- Мощность: 30 Вт/м
- Размер бухты: 400х400х300мм
- *UV-защита
- Cаморегулирующийся с оплеткой
- Мощность: 40 Вт/м
- Размер бухты: 400х400х300мм
- *UV-защита
- Резистивный безмуфтовое соединение
- Мощность: 17 Вт/м
- Комплекты: 11.8-194м
- *UV-защита
- Резистивный безмуфтовое соединение
- Мощность: 28 Вт/м
- Комплекты: 22.9-120м
- *UV-защита
Обязательно используется кабель именно для наружного применения (на открытом воздухе), так как на крыше он не защищен теплоизоляцией. Кабель имеет экран, выполняющий функцию механической защиты, а также служащий заземлением – оплетка из медной проволоки или алюминиевая фольга. Оболочка кабеля выполнена из полеолефина – обладает высокой прочностью и гибкостью.
Максимальная температура нагрева кабеля - 65°С. Этого более чем достаточно для антиобледенительной системы кровли. Главная задача кабеля – постепенно стаивать снег и образовавшуюся наледь. Применяется кабель мощностью 24/30, реже 40 Вт/м.

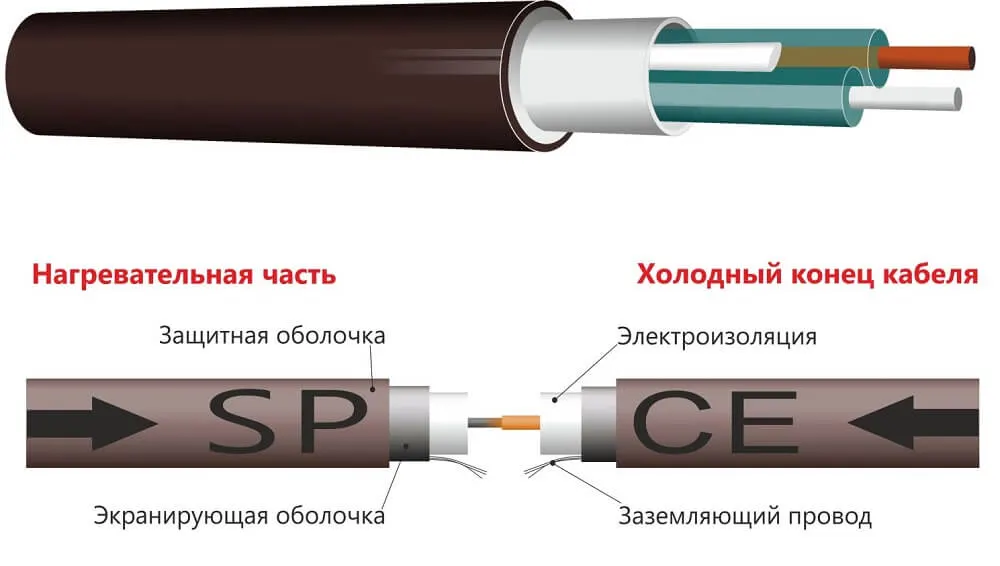

Резистивный греющий кабель для кровли
Имеет одинаковое сопротивление проводника по всей длине, продается готовыми секциями.
Изменять длину секции резистивного кабеля самостоятельно категорически запрещено. Так как каждая секция имеет строго определенное сечение жилы, а следовательно и сопротивление.
Резистивный кабель достаточно гибкий, легко монтируется на любом участке кровли, подключается к терморегулятору или шкафу управления, в зависимости от сложности системы. В современных кабелях для кровли применяется специальное безмуфтовое соединение греющего провода с питающей частью типа SPLICE – обеспечивающее более надежную гидроизоляцию, чем обычное муфтирование.
Основным преимуществом системы обогрева на основе резистивного кабеля является её цена.

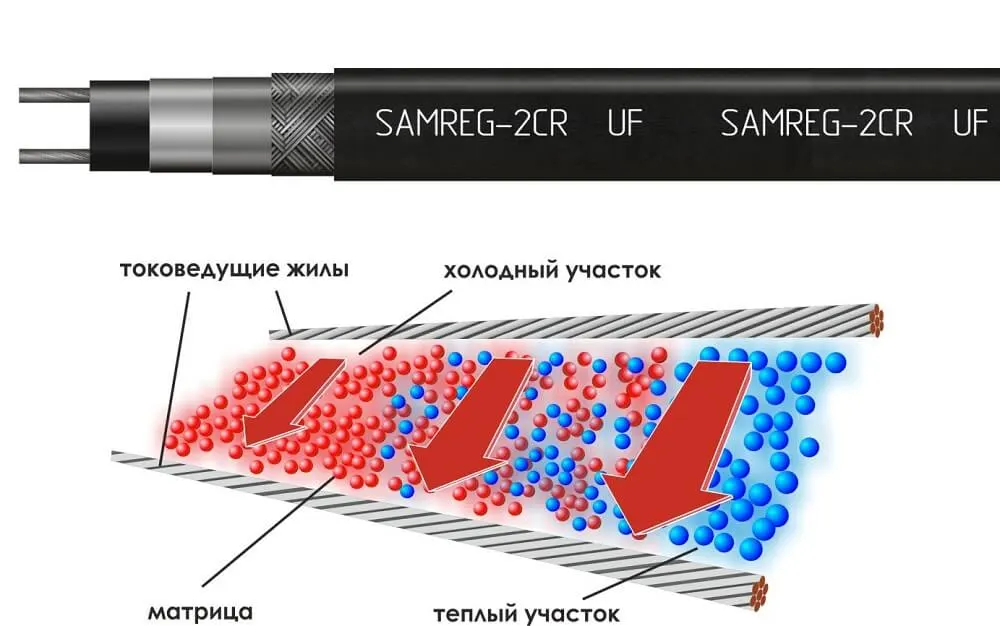

Саморегулирующийся кабель для кровли
Меняет сопротивление в зависимости от температуры окружающей среды, таким образом обеспечивается оптимальная теплоотдача на любом обогреваемом участке.
Основные преимущества саморегулирующегося кабеля:
- Исключение перегрева (даже при монтаже внахлест).
- Экономичный расход электроэнергии за счет саморегуляции.
- Возможность обрезать кабель в любом месте – требуется лишь выполнить заделку. концевой и соединительной части секции. Это значительно облегчает монтаж на объекте.
Оболочка кабеля имеет защиту от UV-излучения, а также оплетку из медных проволок, выполняющую функцию заземления и механической защиты от повреждений.
Основные характеристики саморегулирующегося и резистивного греющего кабеля для кровли
| Максимальная температура (рабочая) | 65°С |
| Максимальная температура (воздействия) | 85°С |
| Минимальная температура монтажа | -40°С |
| Рабочее напряжение | 220-240 В |
| Температурный класс | Т6 |
| Макс.сопротивление защитной оплётки | ≤18,2Ω/км |
| Сечение жилы | 16 AWG |
| Габариты | 13,1х6,5 мм. |
| Масса | 7,5 кг.\ 100 м |
| Мин. R изгиба | 60 мм |
в любую точку России!

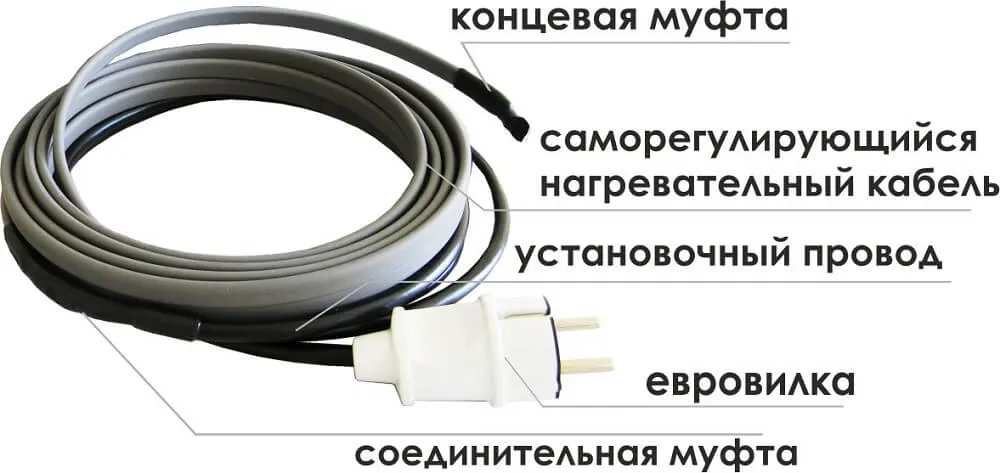

Изготовление секции греющего кабеля
Нагревательные секции саморегулирующегося кабеля можно изготавливать прямо на месте монтажа. Это удобно при покупке кабеля на отрез (в бухтах).

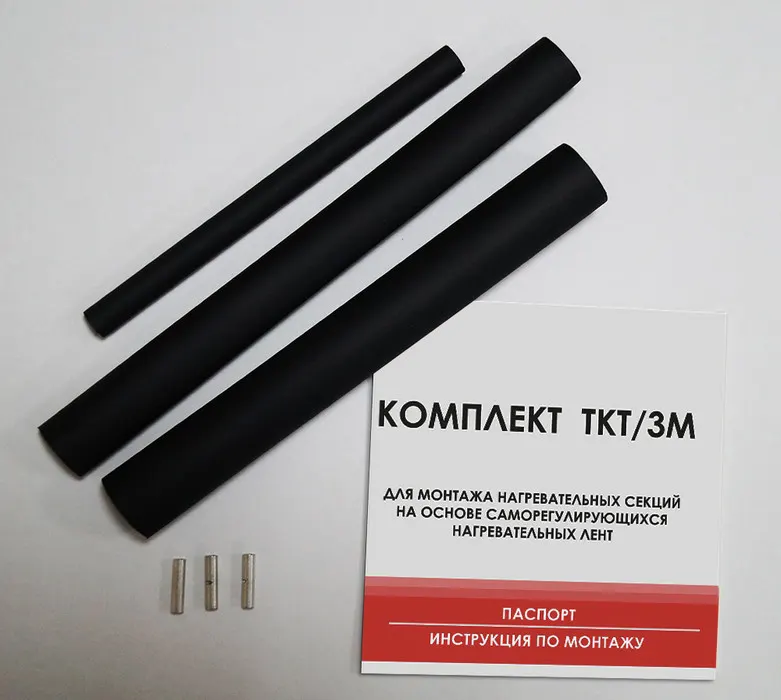

Изготовление секций (муфтирование греющего кабеля) осуществляется при помощи термоусаживаемых трубок и металлических гильз – комплектов типа ТКТ.

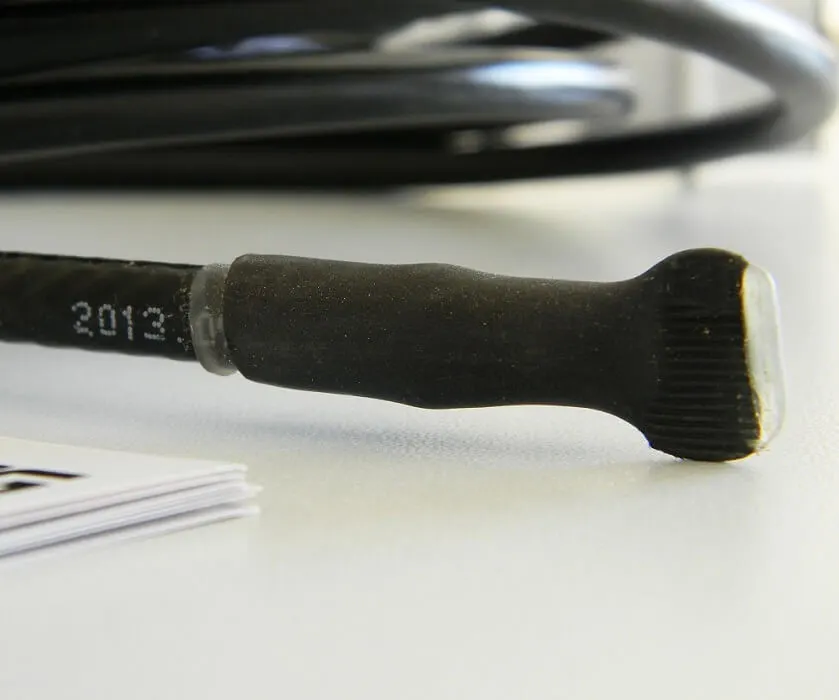

В процессе муфтирования греющая саморегулирующегося кабеля необходимой длины соединяется с питающей при помощи соединительной муфты. Также конец греющего кабеля муфтируется концевой муфтой.
Видео инструкция по муфтированию греющего кабеля
Муфтирование кабеля – очень важный процесс, так как от надежности и герметичности соединений зависит безопасность и работоспособность системы. Соединения – самые уязвимые места в системе обогрева. Правила муфтирования указаны в инструкции, приложенной к комплектам ТКТ.
Готовые секции греющего кабеля

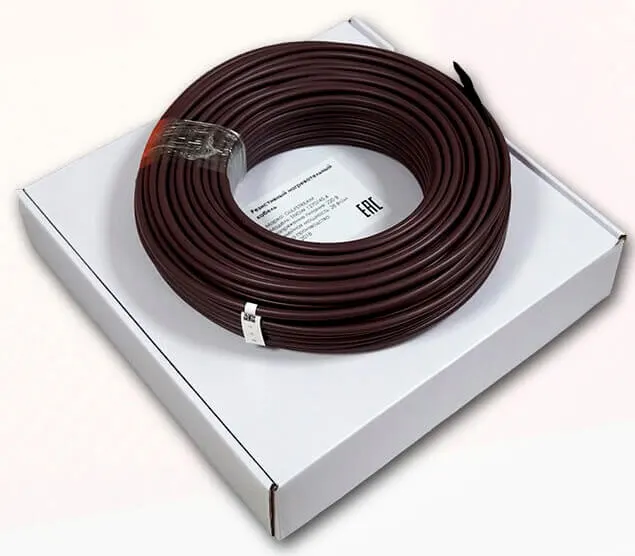

Резистивный греющий кабель продается только готовыми комплектами, длина секции определяется на этапе проектирования обогрева кровли. Далее подбирается комплект необходимой длины.

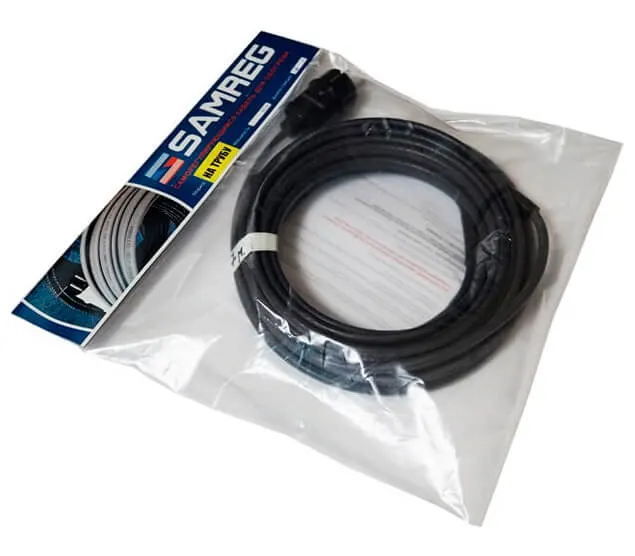

Саморегулирующийся кабель продается как на отрез, так и готовыми комплектами. Готовые комплекты очень удобны для бытовых систем обогрева, в состав комплекта входит инструкция по монтажу.
Комплектующие для греющего кабеля на кровлю

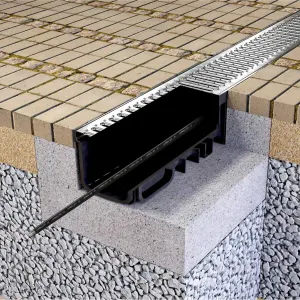

Помимо комплектов для муфтирования, при монтаже греющего кабеля на кровле используют различные крепления, в зависимости от участка обогрева (край кровли, водосток, ливневка), а также длины обогреваемых элементов. Комплектующие подбираются на этапе проектирования системы. Подробнее о необходимых креплениях в соответствующем разделе.
При разветвленной системе обогрева, имеющей несколько отходящих линий используют также соединительные коробки. При заказе готовой системы обогрева, комплектующие вносятся в спецификацию.

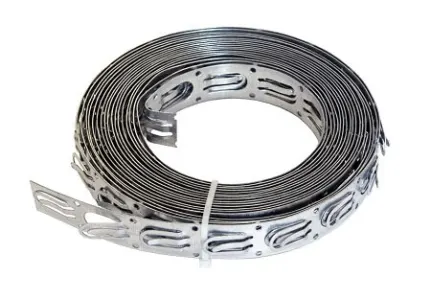

- Монтажная перфорированная 25мм
- Греющего кабеля на кровли
- Для монтажа кабеля
Управление обогревом кровли
Управление обогревом кровли осуществляется при помощи терморегуляторов и датчиков температуры. Кроме терморегуляторов в систему управления обогревом входят также дифференциальные автоматы и контроллеры, также могут быть установлены дополнительные элементы, на пример устройство плавного пуска, которое выполняет ступенчатое включение системы и предотвращает перегрузку в момент холодного запуска.
Все элементы управления как правило располагаются в шкафу управления обогревом (ШУЭО). Чаще всего шкаф управления обогревом кровли размещается в отапливаемом помещении. В зависимости от количества отходящих линий, состав ШУЭО отличается по набору элементов.
Подробную информацию о шкафах управления вы можете найти в соответствующем разделе.
Применение кабеля в малоэтажном строительстве
Изготовление секций нужной длины возможно прямо на месте монтажа. Система обогрева на основе саморегулирующегося кабеля может подключаться непосредственно к сети питания, в то время как системы на основе резистивного кабеля должны использовать термостат или терморегулятор для контроля температуры кабеля.
Кабель не требует специального обслуживания. Система экономична за счет саморегуляции греющего кабеля.

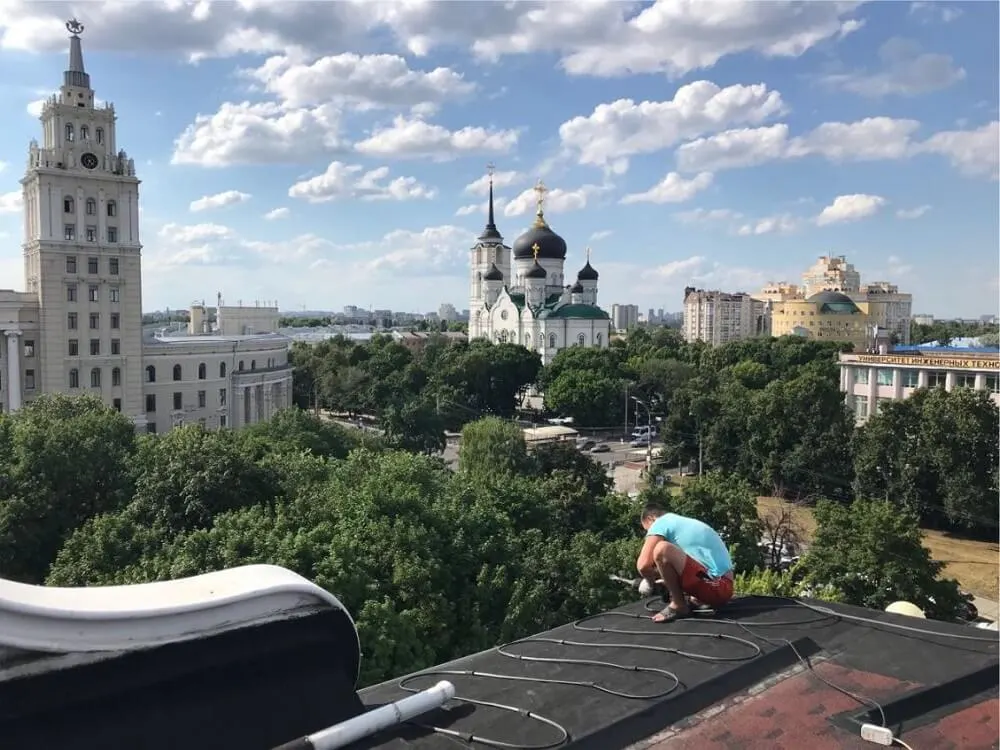

Применение кабеля в обогреве административных зданий
Греющий кабель Samreg подходит для любого типа кровли и водостоков, в том числе мембранной. Не нарушает покрытие кровли, срок службы системы обогрева более 10 лет. Она продлевает срок службы кровли и водостоков, а также предохраняет от образования наледи и сосулек, обеспечивая безопасность пешеходов.
Установка системы обогрева сокращает затраты на обслуживание кровли, а также предотвращает ее повреждение в результате некачественной очистки от снега и наледи.

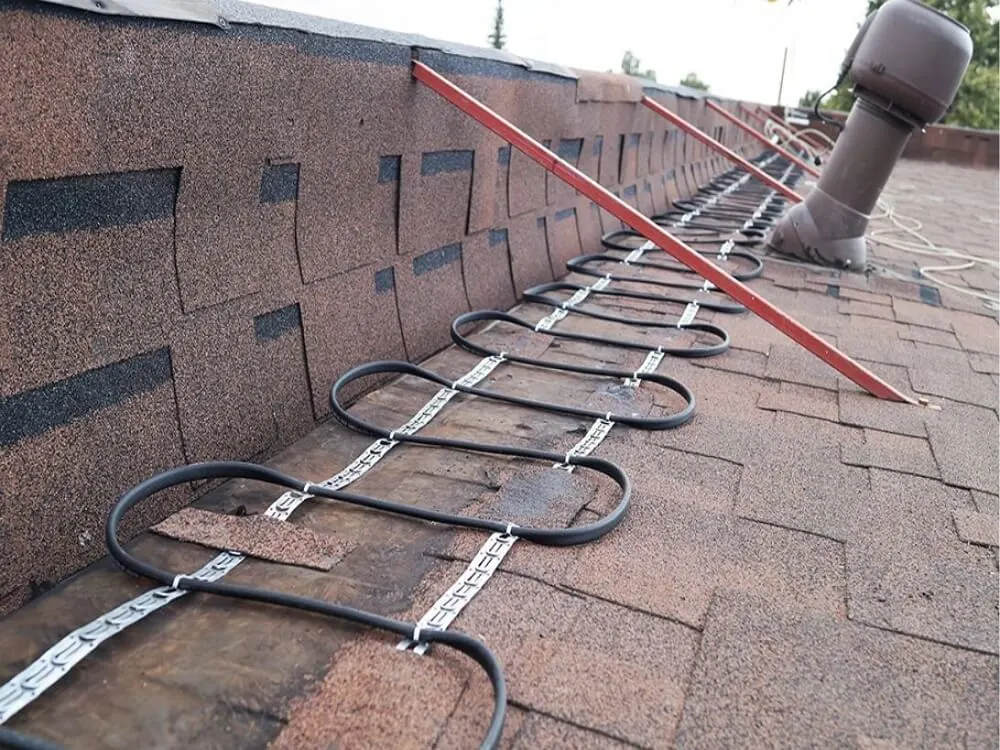

Применение кабеля в обогреве промышленной кровли
Samreg имеет все необходимые сертификаты качества и успешно применяется в обогреве промышленных объектов. Обогреваются кровли производственных, цеховых, энергетических зданий, складских помещений и гаражей.
Характеристики греющего кабеля Samreg позволяют производить монтаж при температуре -40°С и может применяться с крепёжными элементами, выполненными из любых материалов (металл, стекловолокно, пластик и т.п.)
