Саморегулирующийся кабель SRL 16-2

Акция В наличии
Розничная цена:
95 р. / м
105 р.
Артикул
N000209
Способ установки
На трубу под теплоизоляцию
Линейная мощность
16 Вт/м.п.
Назначение
Трубопровод
Страна производства
Южная Корея
Экран
Без экрана
Бренд
SRL
Все характеристики
WApp
Быстрый
ответ!
Бесплатная доставка

Основные характеристики

Артикул
N000209
Способ установки
На трубу под теплоизоляцию
Линейная мощность
16 Вт/м.п.
Назначение
Трубопровод
Страна производства
Южная Корея
Экран
Без экрана
Тип изоляции
Полиэфир
Тип
Саморегулирующийся
Вид
Низкотемпературный
Применение
Без взрывозащиты
Maкс. температура (рабочая)
65 °C
Макс. температура (воздействия)
85 °C
Оболочка
Полиолефин
Количество жил
2
Минимальная температура монтажа
-40 °C
Минимальная температура окружающей среды
-50 °C
Рабочее напряжение
220 В
Температурный класс
Т6
Макс. сопротивление защитной оплетки
18.2 Ом/км
Сечение жилы
16 AWG
Габариты
11.1 х 4.5 мм
Длина кабеля в бухте
300 м
Масса (за метр)
0.065 кг
Минимальный радиус изгиба
25 мм
Гарантия
5 лет

Описание товара

Саморегулирующийся греющий кабель SRL 16-2 - разработан специально для наружного обогрева труб и трубопроводов. Монтаж кабеля осуществляется исключительно на трубу под теплоизоляционный материал, для защиты и поддержания технической температуры.

Назначение греющего кабеля SRL 16-2

Греющий кабель SRL 16-2 предотвращает замерзание, применяется для технологического и стартового обогрева металлических и пластиковых трубопроводов. Обеспечивает компенсацию теплопотерь, благодаря теплоизоляционным материалам минимизирует потерю тепла объекта.

SRL 16-2 не предназначен для использования на открытом воздухе. Запрещается опускать в жидкости, а также погружать в слой бетона и тому подобные строительные материалы.

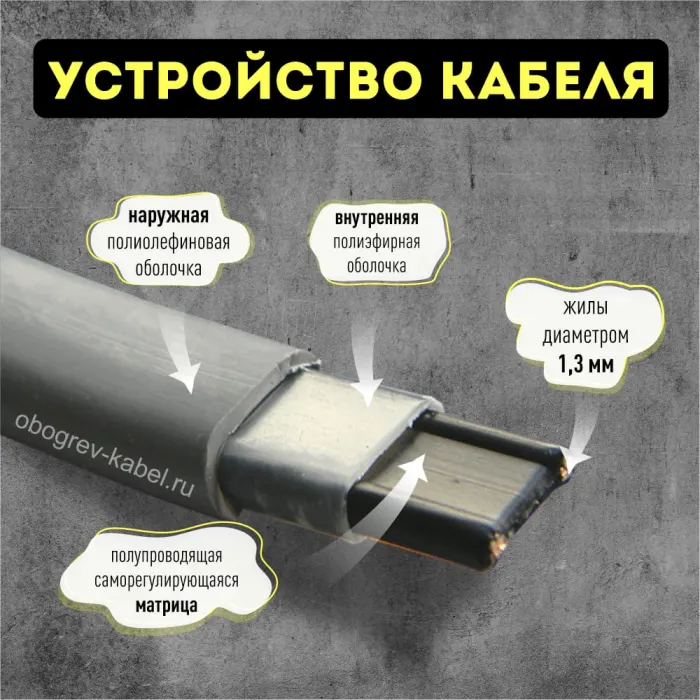

Строение саморегулирующегося кабеля SRL 16-2

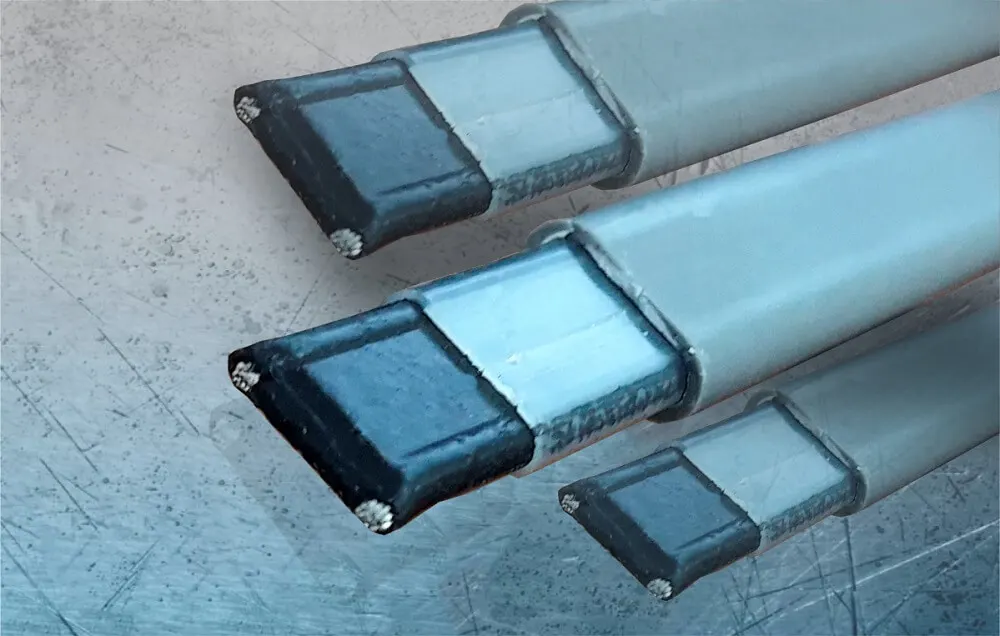

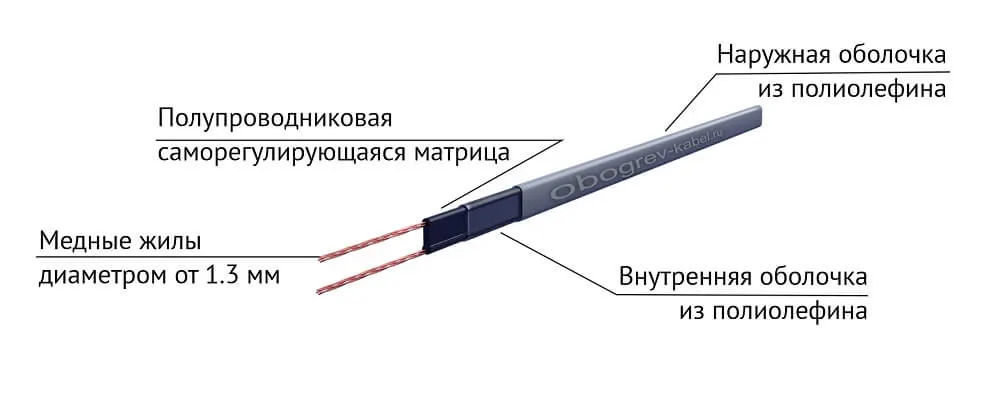

Строение кабеля SRL 16-2 Греющий кабель SRL 16-2

Характеристики саморегулирующегося кабеля

Технические характеристики

Максимальная температура (рабочая) 65°С
Максимальная температура (воздействия) 85°С
Минимальная температура монтажа -30°С
Рабочее напряжение 220-240 В
Температурный класс Т6
Макс. сопротивление защитной оплётки ≤18.2Ω/км
Сечение жилы 16 AWG

Температурные характеристики

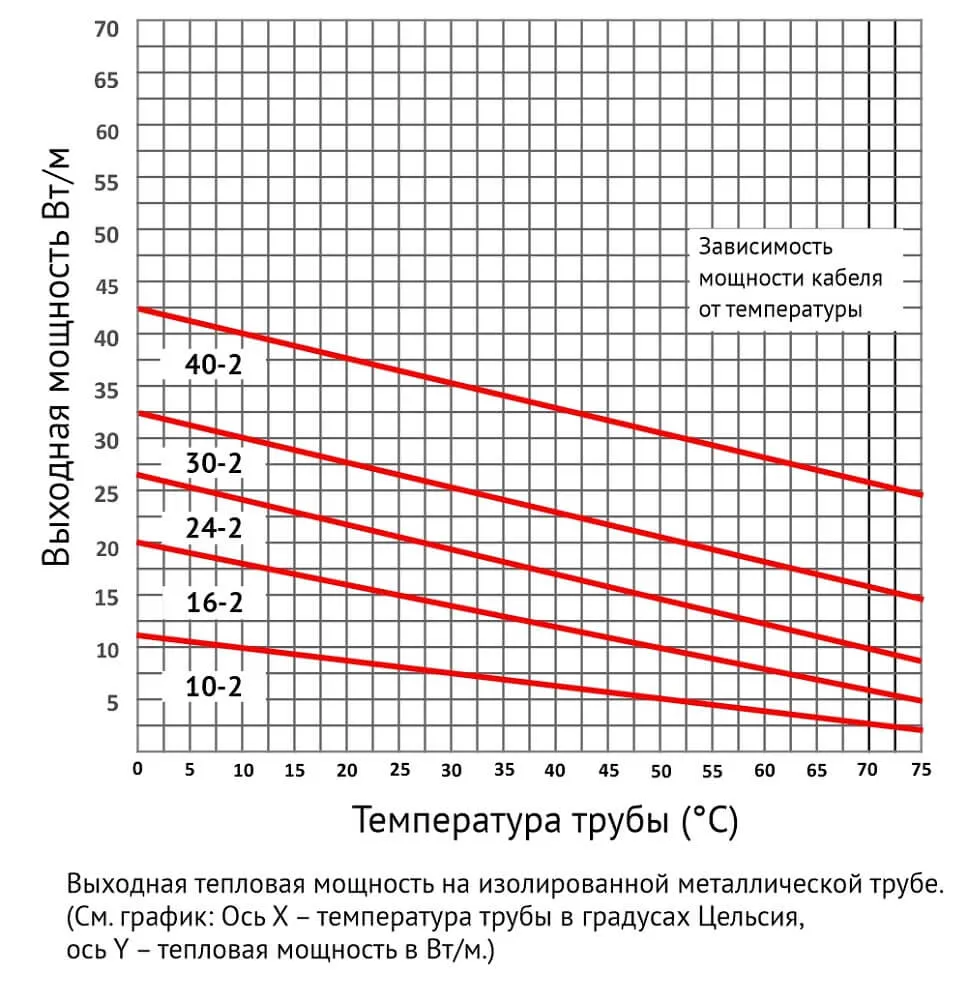

Зависимость мощности греющих кабелей SRL от температуры

Информация для заказа

Расшифровка маркировки кабеля SRL 16-2

Форма продажи кабеля

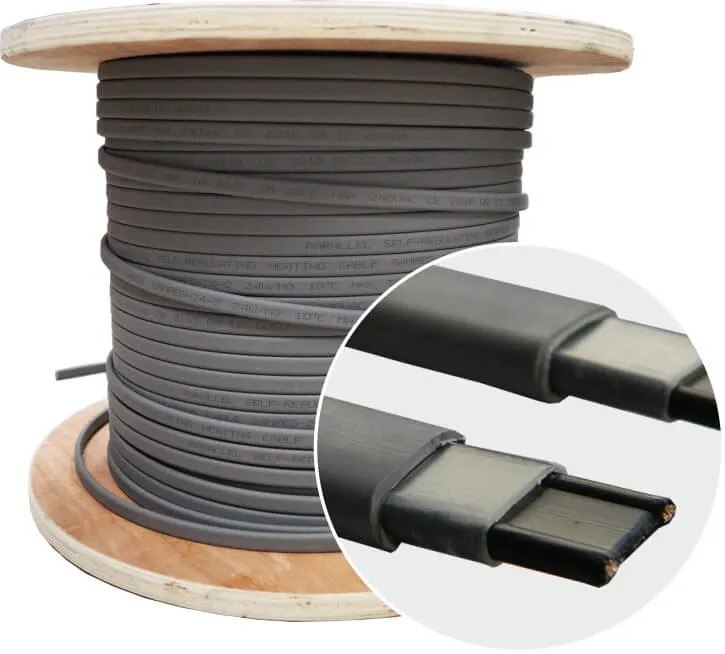

Бухта 300 м саморегулирующегося кабеля SRL 16-2
Длина кабеля 300 м

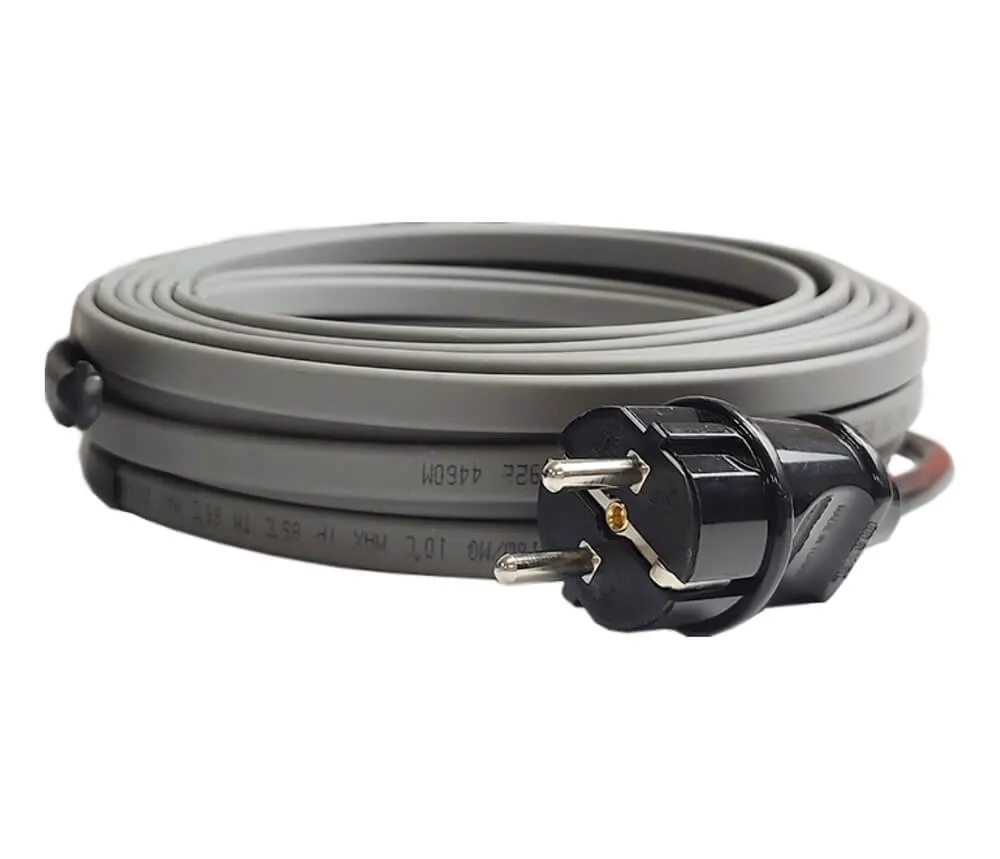

Готовые секции греющего кабеля SRL 16-2
Готовые секции изготавливаем по заказу

Масса и габариты

Модель Габариты Масса Мин. R изгиба
SRL 11.1x4.5 мм 6 кг \ 100 м 50 мм

Способы установки нагревательного кабеля

  • Линейно – в одну линию на трубу;
  • Спирально - по спирали вдоль трубы.

Примеры укладки:

Линейная укладка нагревательного кабеля Спиральная укладка нагревательного кабеля

Во время укладки важно обеспечить плотное прилежание кабеля к трубе. При спиральном варианте монтажа, греющей части кабеля, устанавливается равномерный шаг витка.

Расписание расчёта мощности греющего кабеля SRL 16-2 в зависимости от температуры окружающей среды:

Температура -10°С 0°С 10°С 20°С 30°С 40°С 50°С 60°С 70°С 80°С 90°С
Мощность 21.7 18.7 16.0 13.2 10.8 8.6 6.4 4.2 2.0 0.0

Спецификой обогрева трубопроводов в зимний период является разность температурных режимов по всей объекта. Это связано с длиной пролегания трубопровода и условиями окружающей среды: наружное или глубокое труб в земле. Однако, нагревательная секция способна к саморегуляции и поддержанию технической повсеместно, не допуская перегрева или промерзания, на любом отрезке трубопровода. Это ключевое саморегулирующегося нагревательного кабеля SRL 16-2, его безопасность и экономичность при обогреве объекта.

Для эффективности сокращения теплопотерь с поверхности, применяют теплоизолирующие материалы, как средство тепловой энергии нагревательной матрицы.

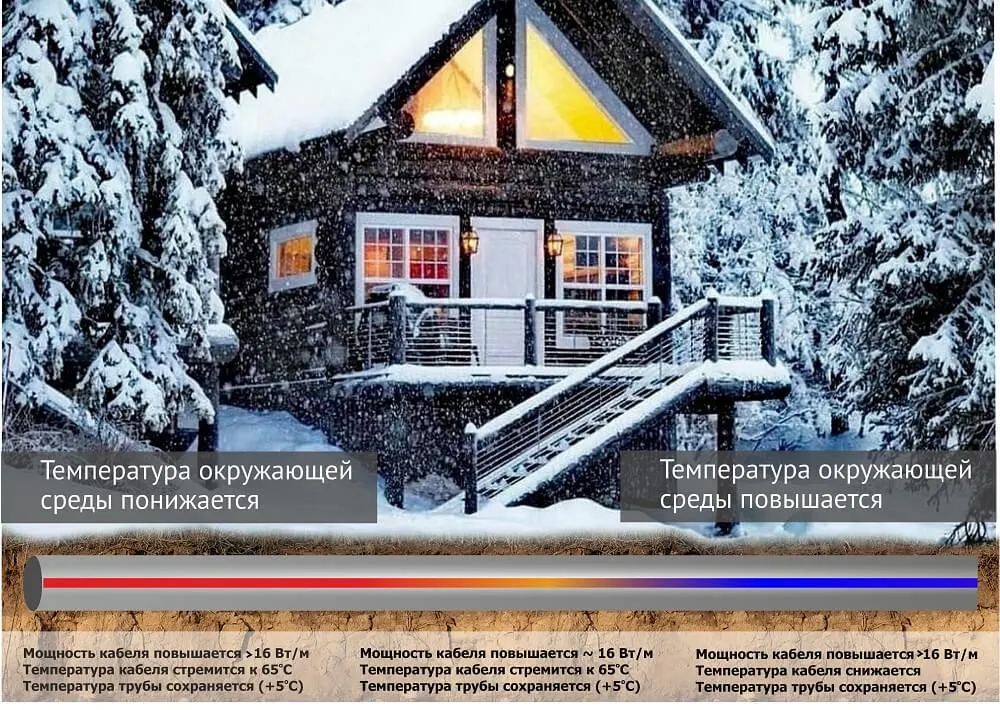

Саморегуляция системы обогрева трубопровода

Рассчитывая мощность системы обогрева, следует учитывать такие критерии как, диаметр и материал трубы, а также минимальные температуры в зимний период, это поможет избежать ненужных теплопотерь с поверхности трубопровода.

Подобрать требуемую мощность кабеля для поддержания положительного температурного режима можно в таблице расчёта:

Расчетные теплопотери

Расчёт потери тепла по формуле:

Qv, Вт/м с коэффициентом проводимости тепла теплоизоляционного материала 0,05 Вт/м (м,°С) – подходит для утеплителя типа минеральная вата.

Пример:

Для обогрева трубопровода диаметром 89 мм в 10 м длины, при толщине теполоизолятора 50 мм и дельте 40 (разность минимальной температуры и +5°С) потребуется 10 м кабеля SRL 16-2.

В случае, когда исходя из расчёта, мощности кабеля не хватает для поддержания определенных значений температуры (к примеру, требуется мощность кабеля 24-30 Вт/м), применяется кабель меньшей мощностью, со спиральной линией укладки или в две нити.
