Обогрев нефтепровода греющим кабелем

Обогрев нефтепровода греющим кабелем

Основные объекты обогрева

В нефтеперерабатывающей промышленности электрический кабельный обогрев нефтепровода применяется для следующих объектов:

  • Трубопроводы для транспортировки нефти: межкустовые, межплощадочные и т.д.;
  • трубопроводы слива-налива в нефтеналивных терминалах;

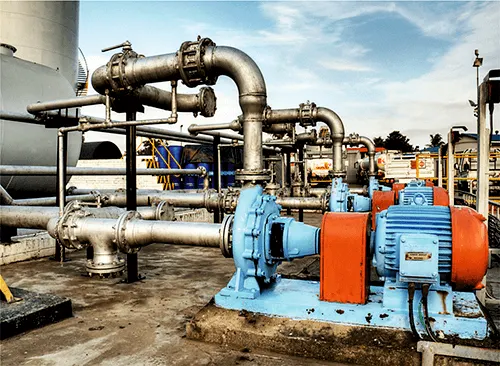

  • трубопроводы насосно-перекачивающих станций;
  • трубопроводы с запорно-регулирующей арматурой и перекачивающим оборудованием на предприятиях нефтеперерабатывающей промышленности (краны, задвижки, клапаны, фильтры, насосы и т.д.);

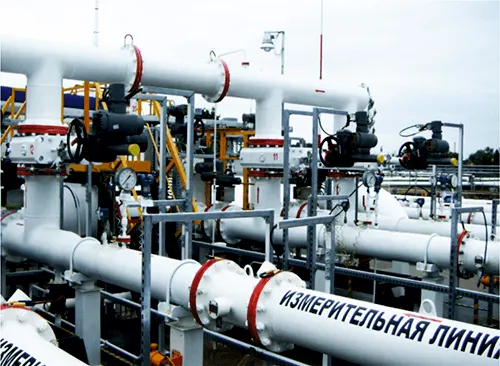

  • трубопроводы импульсных линий (для приборов КИПиА и измерительного оборудования);

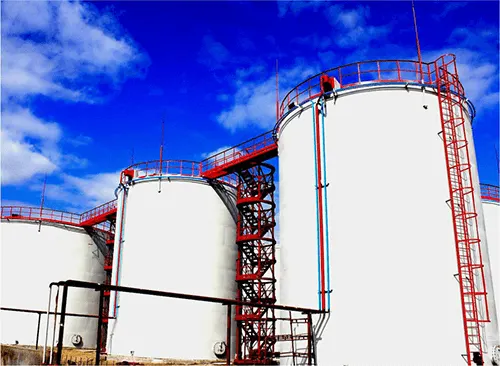

  • трубопроводы резервуарных парков и нефтебаз (трубопроводы обвязки вертикальных и горизонтальных резервуаров для хранения нефтепродуктов).

Основные технологические операции с применением электроподогрева на нефтебазах

  • Слив нефтепродуктов из железнодорожных цистерн
  • Перекачка нефтепродуктов по трубопроводам
  • Хранение нефтепродуктов в резервуарах
  • Налив нефтепродуктов в автоцистерны, бочки и т.д.

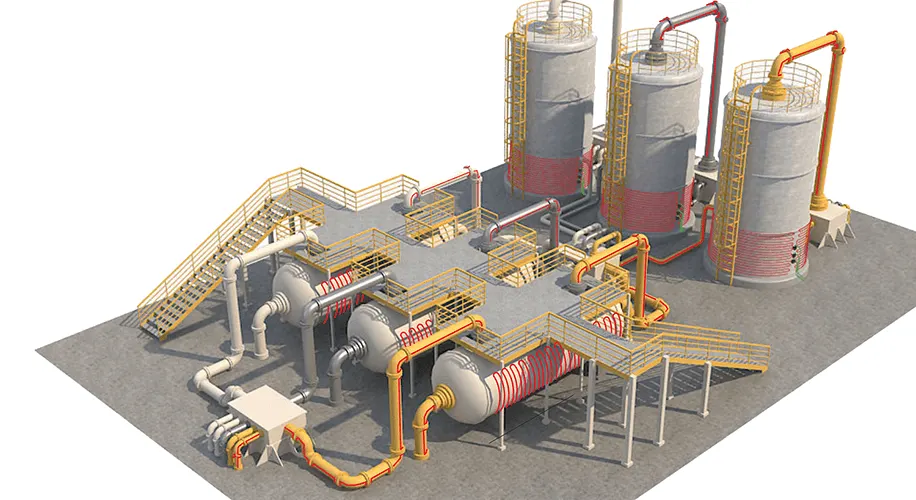

Электроподогрев на нефтебазах

Задачи системы обогрева нефтепроводов

  • обеспечение надежной ее перекачки по трубопроводу в заданном диапазоне температур с допустимой вязкостью,
  • предупреждение образования «пробок»,
  • обеспечение бесперебойной работы насосного оборудования и других подвижных частей перекачивающей станции,
  • минимизация образования парафиновых отложений на стенках трубопроводов,
  • минимизация образования конденсата и т.д.

Наиболее востребованным техническим решением этих задач в последнее время стал саморегулирующийся греющий кабель.

Особенности обогрева нефтепроводов

Обогрев нефтепроводов является частным случаем обогрева трубопроводов и подчиняется тем же правилам, но имеет некоторые особенности.

Экономическая целесообразность обогрева

Использование систем обогрева для нефтепроводов обеспечивает допустимые показатели вязкости нефти и нефтепродуктов даже в условиях низких температур и позволяет отказаться от дорогостоящих материалов и оборудования при организации нефтепровода, а кроме того предупреждает ускоренный износ самих труб. Большая часть месторождений в России находится в северной климатической зоне с суровой зимой и коротким холодным летом. В условиях сурового климата задача транспортировки нефти осложняется высокой вязкостью сырой нефти и нефтепродуктов, что затрудняет ее перекачивание. При этом необходимо использовать более мощное насосное оборудование, увеличивать давление в трубопроводе, что приводит к ускоренному его износу, а также применять более дорогостоящие материалы при обустройстве нефтепроводов.

Обогрев элементов системы трубопровода греющим кабелем

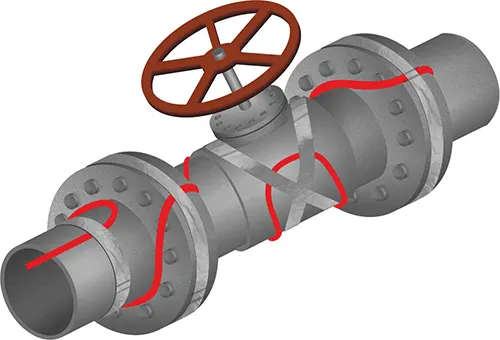

Обогрев вентиля
Обогрев вентиля
Обогрев фланца
Обогрев фланца
Обогрев трубы в районе опоры
Обогрев трубы в районе опоры
Обогрев фильтра
Обогрев фильтра

Обогрев саморегулирующимся кабелем

Сети нефтепровода имеют, как правило, разветвлённый характер и топографически сложную структуру. Т.е. имеется множество участков, как правило, небольшой длины и сложной конфигурации, которые необходимо обогреть. В связи с этим целесообразно использование саморегулирующегося кабеля, который можно резать по месту нужной длины и заводить сразу в соединительные силовые коробки, установленные на трубопроводе. На длинные магистральные трубопроводы с нефтью и нефтепродуктами получили применение резистивный нагревательный кабель и системы обогрева на основе СКИН-эффекта (на длины до 30 км).

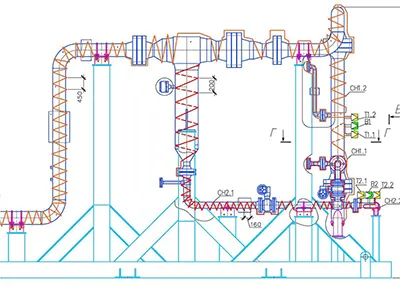

Схемы монтажа греющего кабеля

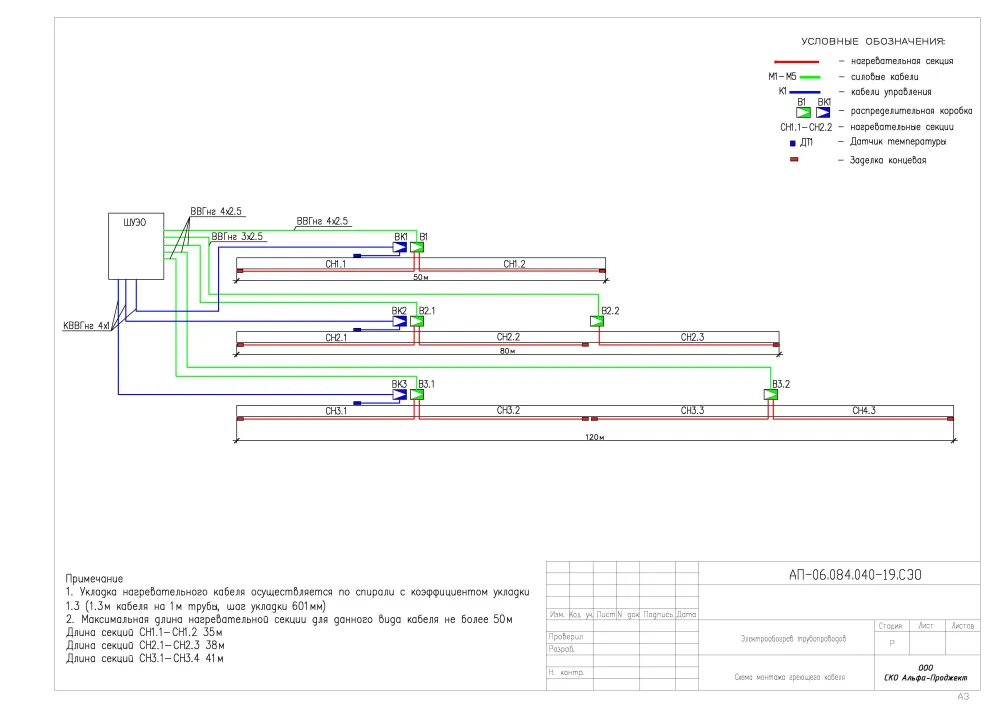

Укладка греющего кабеля на трубопровод 114м

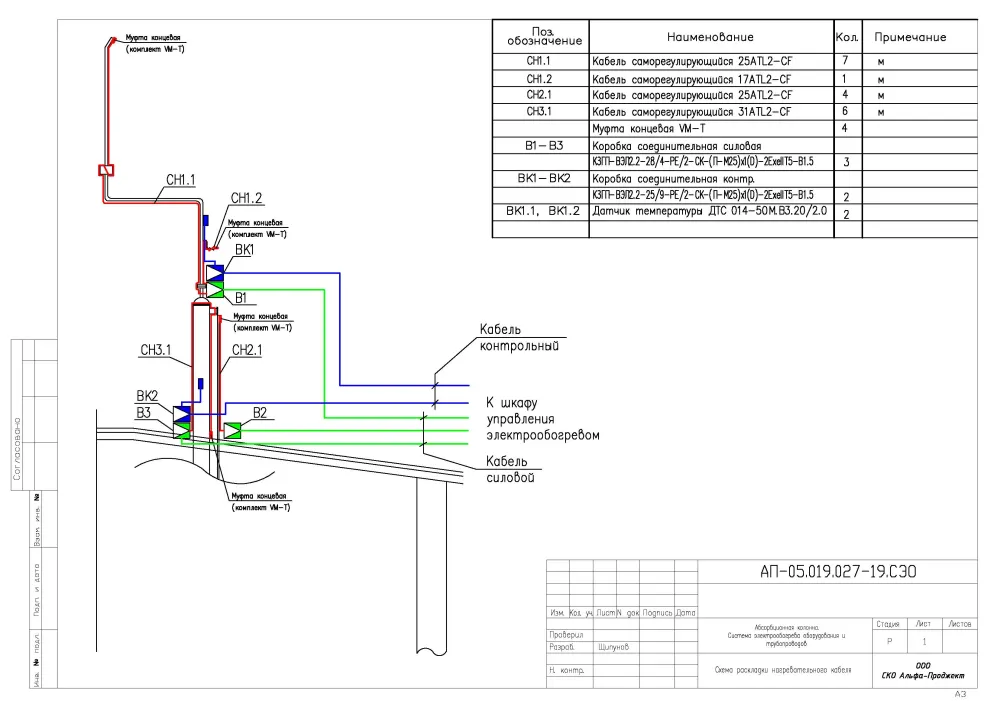

Раскладка кабеля на абсорбцеонной колонне

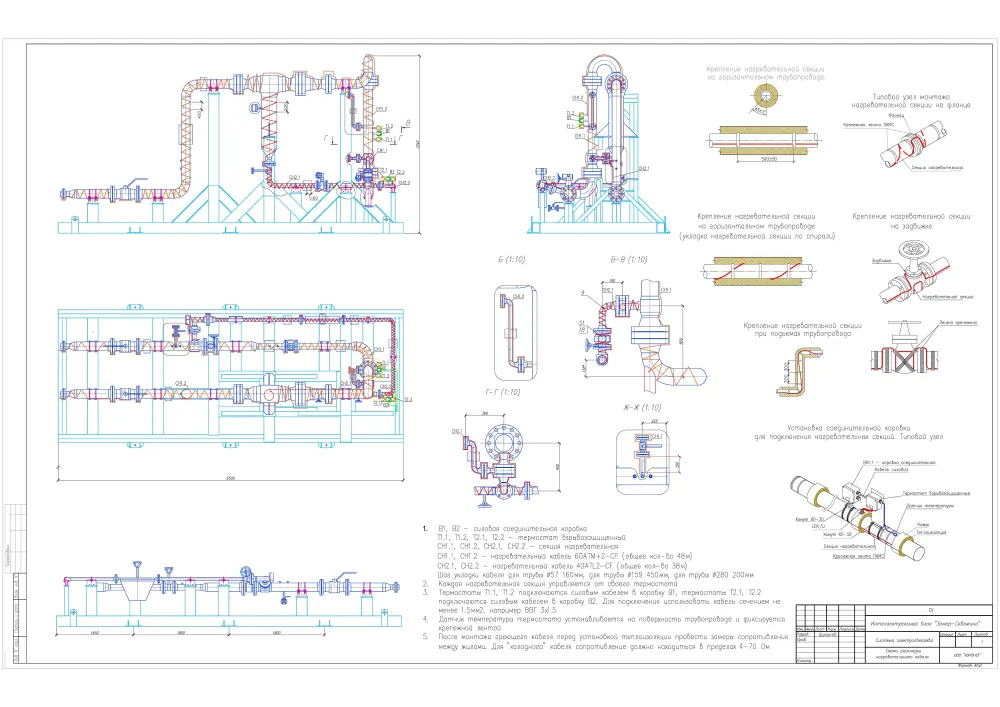

Укладка кабеля на трубопровод газового месторождения

Взрывобезопасность

Нефтепродукты относятся к взрыво- и пожароопасным веществам, в связи с этим для обогрева нефтепроводов необходимо применять греющий кабель промышленного назначения с соответствующим сертификатом, разрешающим его применение во взрывоопасных зонах. Комплектующие для греющего кабеля (распределительные коробки, комплекты для заделки и т.д.), управляющие устройства (термостат или шкаф управления с терморегулятором) также должны быть взрывозащищённого исполнения с соответствующим видом взрывозащиты.

Состав системы обогрева нефтепровода

Нагревательная часть

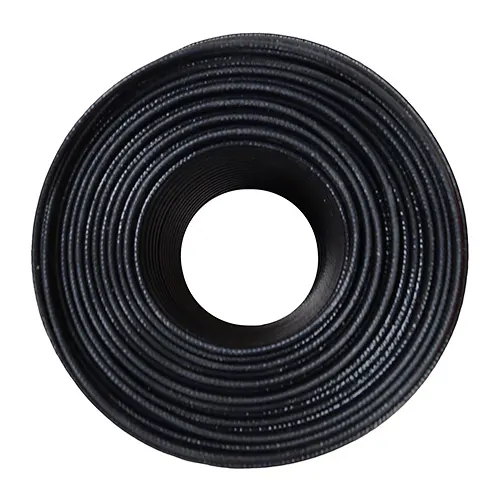

Нагревательная часть

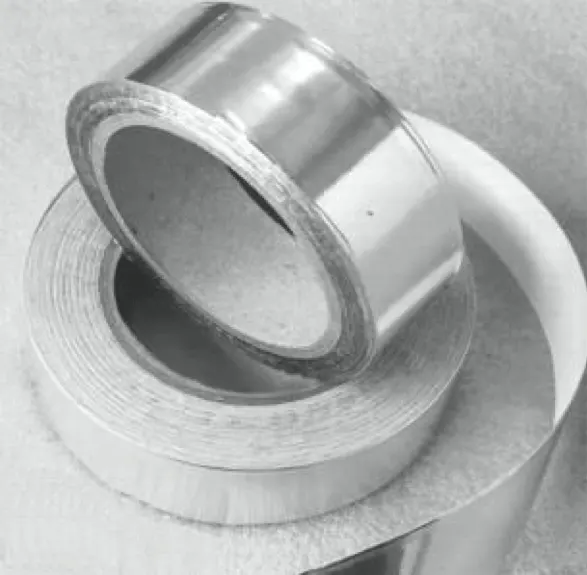

Система крепления
Система крепления

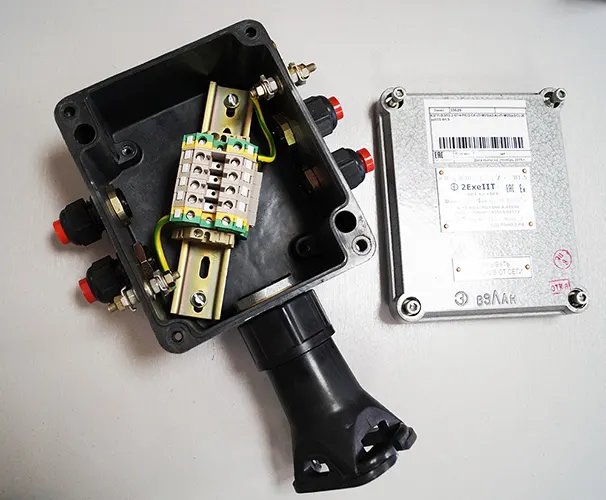

Распределительная часть
Распределительная часть

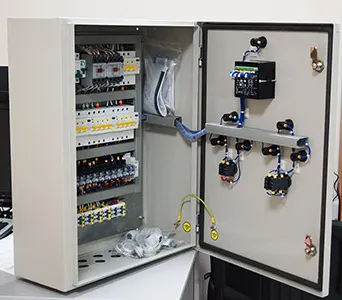

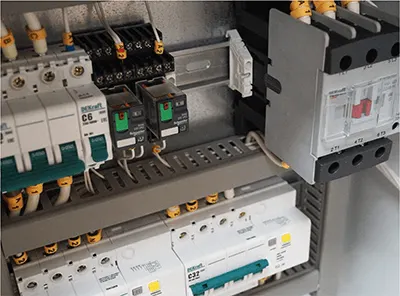

Система управления
Система управления

Защита от перегрева

При перекачивании нефтепродуктов необходимо обеспечить заданный диапазон температур их эксплуатации, избегать их чрезмерной вязкости и перегрева, при котором нефтепродукт может изменить или потерять свои свойства. Саморегулирующийся греющий кабель, установленный для обогрева таких трубопроводов, за счет своих свойств терморегуляции лучше всего подходит для решения этой задачи, поскольку меняет свое тепловыделение локально на участках и не позволяет чрезмерно нагреться трубопроводу. В сочетании с термостатами и терморегуляторами (или шкафом управления) такая система обогрева дает большие технические и экономические преимущества – нет необходимости устанавливать отдельный термостат на каждый участок трубопровода, можно организовать включение/отключение системы обогрева по температуре окружающего воздуха.

Система управления

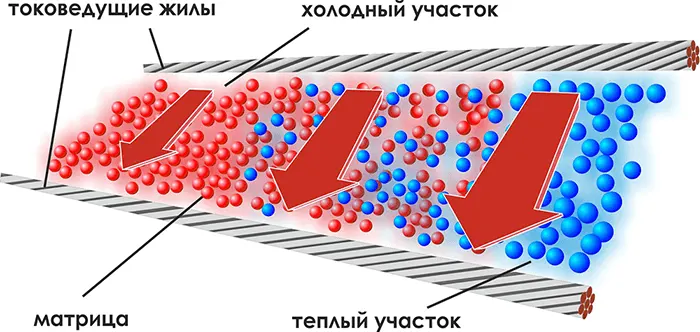

Принцип саморегуляции греющего кабеля основа на изменении сопротивления проводника в зависимости от температуры окружающей среды. Чем выше температура окружающей среды, тем ниже сопротивление проводника. Благодаря этой особенности кабель не перегревается даже при монтаже в нахлест.

Температурные характеристики кабеля

При выборе греющего кабеля на нефтепровод требуется учитывать его температурные характеристики. В случае если трубопровод подвергается пропарке, применяются средне- (температура пара до +200С) и высокотемпературные (температура пара свыше +200С) саморегулирующиеся нагревательные кабели. Такой греющий кабель способен выдерживать температуру воздействия пара и при этом сохранить свою работоспособность. При этом нужно учитывать еще такой параметр как максимальная рабочая температура нагревательного кабеля - она не должна превышать температуру самовоспламенения обогреваемых нефтепродуктов.

t воздействия до 232 °С Мощность (Вт) Темп. применения (°С) Темп. класс Оболочка Взрывозащита
Саморегулирующийся кабель Alphatrace 15ATE2-CF 15 190 Т3 фторополимер да
Саморегулирующийся кабель Alphatrace 30ATE2-CF 30 190 Т3 фторополимер да
Саморегулирующийся кабель Alphatrace 45ATE2-CF 45 190 Т3 фторополимер да
Саморегулирующийся кабель Alphatrace 60ATE2-CF 60 190 Т3 фторополимер да
Саморегулирующийся кабель Alphatrace 60ATE2-CF 60 190 Т3 фторополимер да
Саморегулирующийся кабель Alphatrace 75ATE2-CF 75 190 Т3 фторополимер да
Саморегулирующийся кабель Alphatrace 90ATE2-CF 90 190 Т3 фторополимер да

Смотреть больше вариантов кабеля

Применение нагревательных лент

При разогреве трубопроводов с нефтепродуктами за короткий срок или поддержании высокой температуры саморегулирующийся греющий кабель зачастую является недостаточно эффективным. В этих случаях для обогрева используются гибкие нагревательные элементы – ленты типа ЭНГЛ или нагревательный кабель с минеральной изоляцией.

Лента ЭНГЛ представляет собой эластичную ленту, состоящую из нескольких нагревательных жил из нихромовой проволоки с оплеткой из стеклонити и снаружи покрытых силиконовой изоляцией. Ленты ЭНГЛ обеспечивают поддержание заданной температуры вплоть до +180С, а в некоторых случаях до +400С.

Кабель с минеральной изоляцией применяется для обеспечения разогрева трубопровода до очень высоких температур.
