Греющий кабель в трубу. Обогрев внутри трубопровода

Греющий кабель внутрь трубопровода применяется для обогрева труб диаметром от 20 до 40 мм (при среднем утеплении вспененным полиэтиленом 13-20мм). Целесообразно применять внутренний обогрев для бытового трубопровода малого диаметра в том числе для труб с питьевой водой благодаря наружной оболочки из фторополимера, которая защищает кабель от химического воздействия среды.

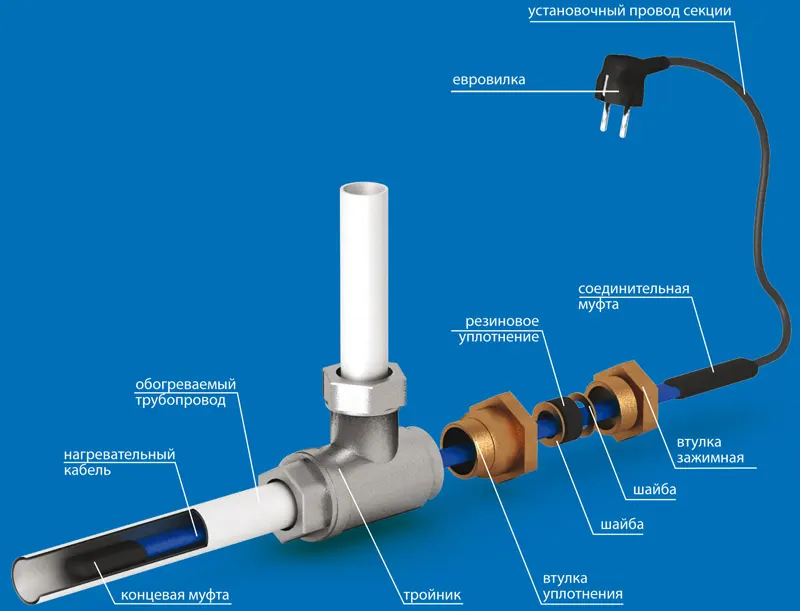

Греющий кабель в трубу

Такой вид обогрева подходит для труб уже закопанных в землю, в случае, если наружный монтаж кабеля невозможен. Расположение кабеля непосредственно в обогреваемой жидкости уменьшает теплопотери.

Мощность греющего кабеля в трубу различна, для предотвращения замерзания воды температурой +10°С обычно достаточно 17Вт/м.

В канализационные трубы укладывать кабель не рекомендуется по нескольким причинам:

  • Возможность повреждения защитной оболочки кабеля при прокладке
  • Недостаток мощности
  • Коррозия концевой муфты
  • Возможность засора трубы
  • Возможность повреждения кабеля при очистке труб.

Таким образом, кабель внутри канализационной трубы прокладывается только в том случае, если установить наружный обогрев невозможно.

Широкое применение получил именно саморегулирующийся кабель, так как, в отличие от резистивного, он не перегревается и может нарезаться произвольной длины, упрощая монтаж.

Греющий кабель в трубу от производителя

В наличии Производим сами
Саморегулирующийся кабель SAMREG 17HTM2-CT
Саморегулирующийся кабель SAMREG 17HTM2-CT
  • Способ установки: внутрь трубы
  • Линейная мощность: 17 Вт/м.п.
  • Назначение: трубопровод / внутрь трубы
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип изоляции: полиэфир
Розничная цена: 389 р. / м 428 р. / м
В наличии
Саморегулирующийся кабель SRL 17HTM2-CT
Саморегулирующийся кабель SRL 17HTM2-CT
  • Способ установки: внутрь трубы
  • Линейная мощность: 17 Вт/м.п.
  • Назначение: трубопровод / внутрь трубы
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип изоляции: полиэфир
Розничная цена: 310 р. / м 341 р. / м
В наличии Производим сами
Саморегулирующийся кабель ALPHATRACE ATMI-CF11
Саморегулирующийся кабель ALPHATRACE ATMI-CF11
  • Линейная мощность: 11 Вт/м.п.
  • Назначение: внутрь трубы / резервуар / трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: со взрывозащитой
  • Maкс. температура (рабочая): 65 °C
Розничная цена: 1 125 р. / м 1 375 р. / м
В раздел
Мы производим греющий кабель для установки внутрь трубы

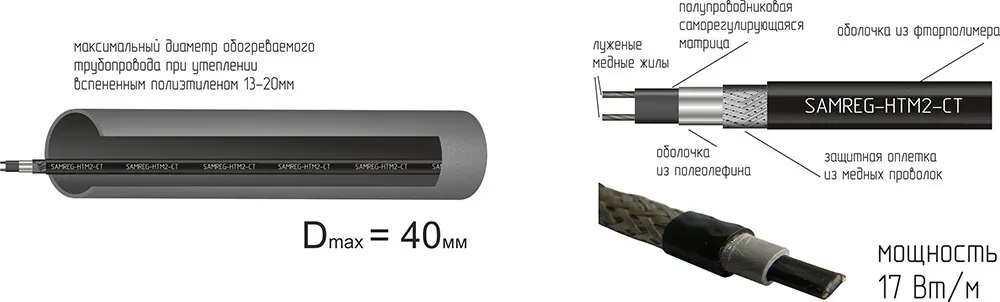

Нагревательный кабель для обогрева трубы внутри в разрезе

Саморегулирующийся греющий кабель внутрь трубы

Обогрев трубопроводов
t воздействия до 85 °С
Мощность (Вт) Темп. применения (°С) Темп. класс Оболочка Взрывозащита
Саморегулирующийся кабель Samreg-17HTM2-CT 17 65 Т6 фторополимер нет
Саморегулирующийся кабель SRL-17HTM2-CT 17 65 Т6 фторополимер нет
Саморегулирующийся кабель Alphatrace ATMI-CF11 11 65 Т6 фторополимер да
Саморегулирующийся кабель ATMI-CF17 17 65 Т6 фторополимер да
Саморегулирующийся кабель Alphatrace ATMI-CF23 23 65 Т6 фторополимер да

Смотреть больше вариантов кабеля

Характеристики нагревательного кабеля внутрь трубы*

Max. температура (рабочая) 65°С
Max. температура (воздействия) 85°С
Min. температура монтажа -40°С
Рабочее напряжение 220-240В
Температурный класс Т6
Max. сопротивление защитной оплетки ≤18,2 Ω/км
Сечение жилы 20 AWG
Габариты кабеля 8,0х5,1мм
Масса 7,1кг/100м
Min. Радиус изгиба кабеля 34 мм

*Характеристики соответствуют маркам кабеля типа Samreg, Alphatrace

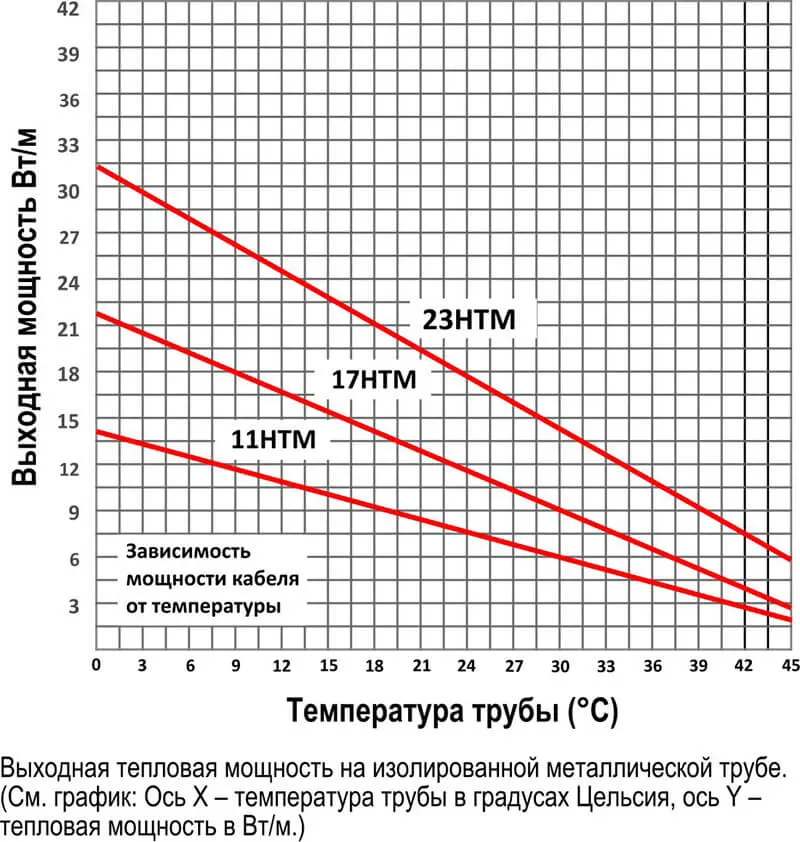

Характеристики нагревательного кабеля Samreg

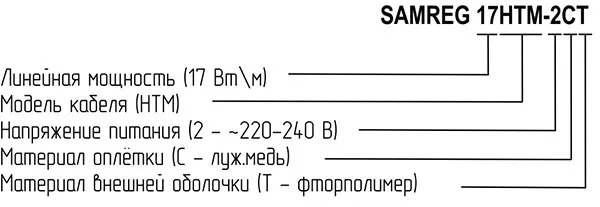

Маркировка греющего кабеля

Маркировка греющего кабеля внутрь трубы может содержать разные обозначения материала внешней оболочки. Зарубежные производители часто маркируют фторполимер как F или Т. В России некоторые производители указывают Т для обозначения оболочки из термопласта. В паспорте изделия должно быть описано строение кабеля и возможность его применения для агрессивных сред.

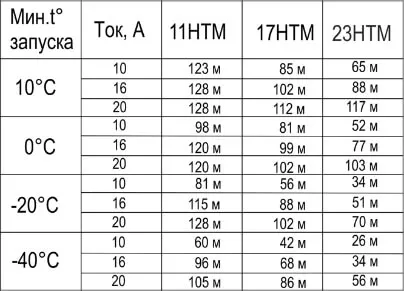

Таблица: максимальная длина секции греющего кабеля

Максимальная длина секции греющего кабеля ограничивает нагрев токопроводящей жилы для безопасной эксплуатации системы. Превышение допустимой длины приводит к быстрому износу кабеля и увеличению пусковых токов, возникающих при начальном разогреве кабеля до рабочей температуры. Этот параметр зависит от мощности кабеля и температуры окружающей среды.

Пусковые токи – характеристика, важная для саморегулирующегося кабеля, которая учитывается при подборе автоматики и питания.

Пищевой греющий кабель

Так как размещение греющего кабеля осуществляется непосредственно внутри трубы, её содержимое соприкасается с оболочкой кабеля. В водопроводные трубы с питьевой водой укладывается так называемый пищевой греющий кабель, имеющий Санитарно-гигиенический сертификат, что означает возможность применения в пищевых средах. Безопасность использования обеспечивает оболочка из фторполимера, имеющая низкую степень химического взаимодействия с внешней средой, что защищает содержимое трубы от попадания в неё посторонних примесей в процессе обогрева внутри труб.

Поэтому греющий кабель во фторполимерной изоляции может применяться для обогрева труб с питьевой водой, водопроводной системы поилок и кормушек, а также в пищевой промышленности (кондитерское производство, молочные заводы, консервация). В бытовом применение чаще всего пищевой кабель используется для обогрева водопроводных труб в частных домах и коттеджах.

Греющий кабель для агрессивной среды

Внутренний греющий кабель имеет специальную внешнюю оболочку, стойкую к воздействиям кислот и щелочей, что позволяет использовать его внутри канализационных труб, а также для обогрева технической воды с различными примесями.

Внутренний обогрев труб

Применение греющего кабеля внутри трубопровода имеет свои особенности:

  • Внутренний электрообогрев труб осуществляется только саморегулирующимся кабелем, так как резистивный кабель очень чувствителен к теплообмену, а размещение кабеля внутри жидкости предусматривает постоянные перепады температуры.
  • Монтаж внутреннего кабеля может быть произведен только в одну нитку, через устройство ввода кабеля в трубу. Поэтому при обогреве необходимо учитывать мощность кабеля и диаметр труб – изнутри целесообразно обогревать трубы Ø до 4 см. При поддержании температуры технологического процесса производятся индивидуальные теплорассчеты, учитывающие температуру окружающей среды, t содержимого трубы и другие параметры.
  • Греющий кабель в трубу имеет уменьшенный диаметр, что позволяет безопасно использовать его в водопроводных трубах Ø 2,5-4 см, не влияя на пропускную способность трубопровода.
  • Обогреваемая труб не должна иметь резких изгибов, поворотов на 90°, так как способ введения греющего кабеля предполагает проталкивание вдоль трубы.

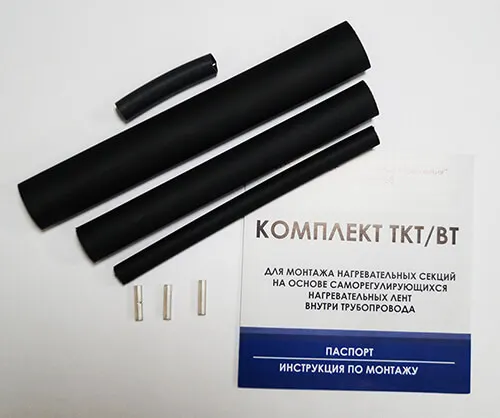

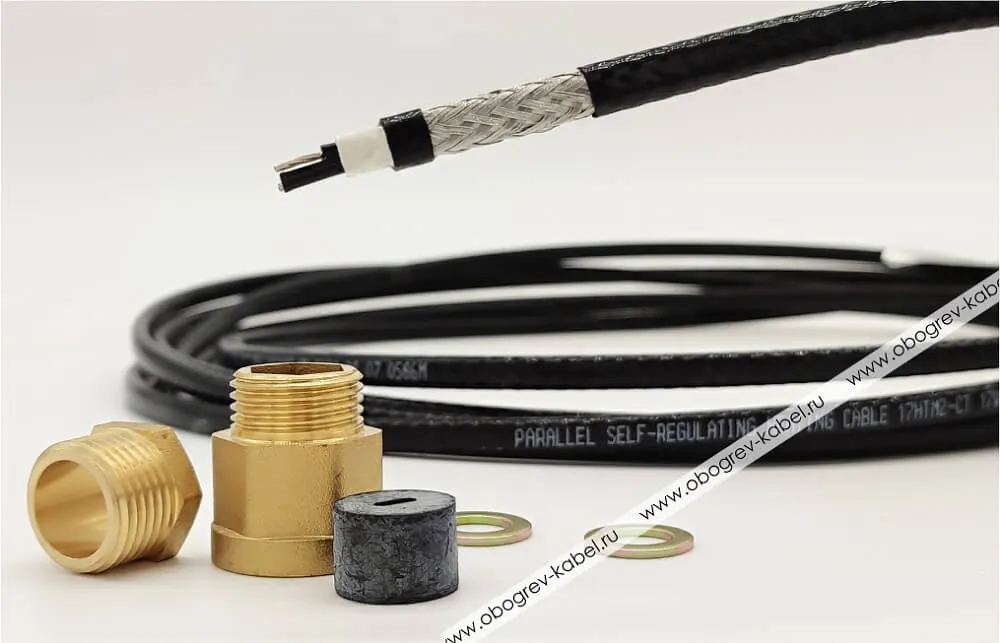

Муфтирование греющего кабеля в трубу Комплект ТКТ/Вт для муфтирования кабеля внутрь трубы Греющий кабель для обогрева трубопровода

Изготовление секции греющего кабеля производится посредством муфтирования – концевой заделки и соединения греющей части кабеля с питающей. Муфтирование можно выполнять непосредственно на месте монтажа. Для изготовления секции используются соединительные комплекты, состоящие из термоусадочных трубок с клеевым слоем и медных соединений типа ТКТ.

Для кабеля внутрь трубы мы рекомендуем использовать специальные комплекты ТКТ/Вт, предназначенные для муфтирования кабеля внутрь трубы, так как его габариты отличаются от других видов экранированного кабеля. Кроме того, данные муфты имеют усиленный клеевой слой, что обеспечивает надежность соединений.

Муфтирование выполняется по инструкции, входящей в состав комплекта.

Монтаж греющего кабеля внутрь трубы

Монтаж готовой секции осуществляется при помощи специального устройства АКС-1, предназначенного для закрепления секции внутри трубы.

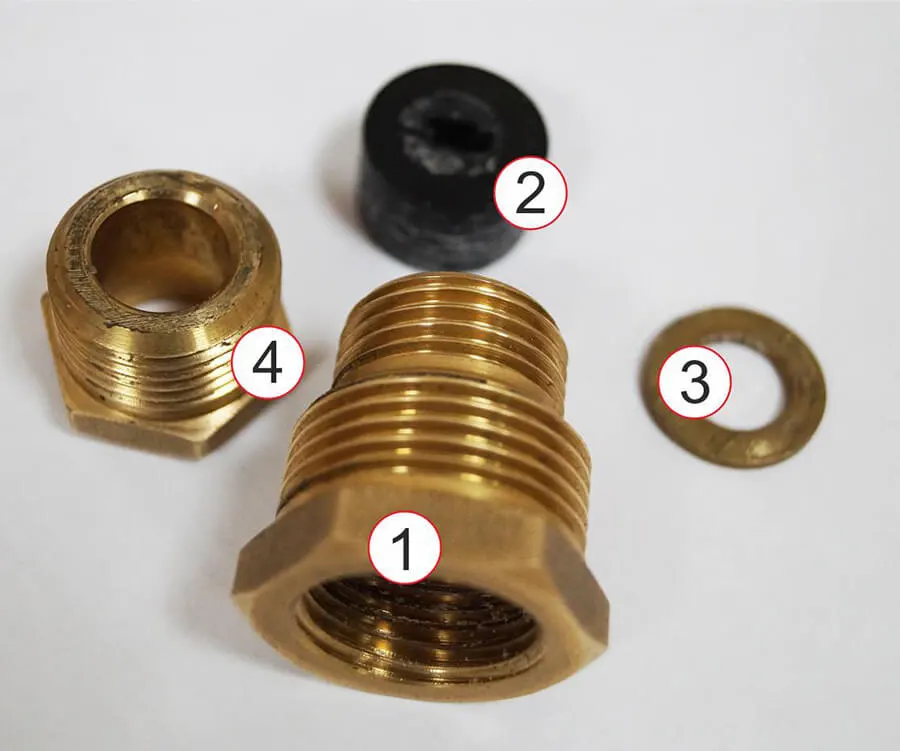

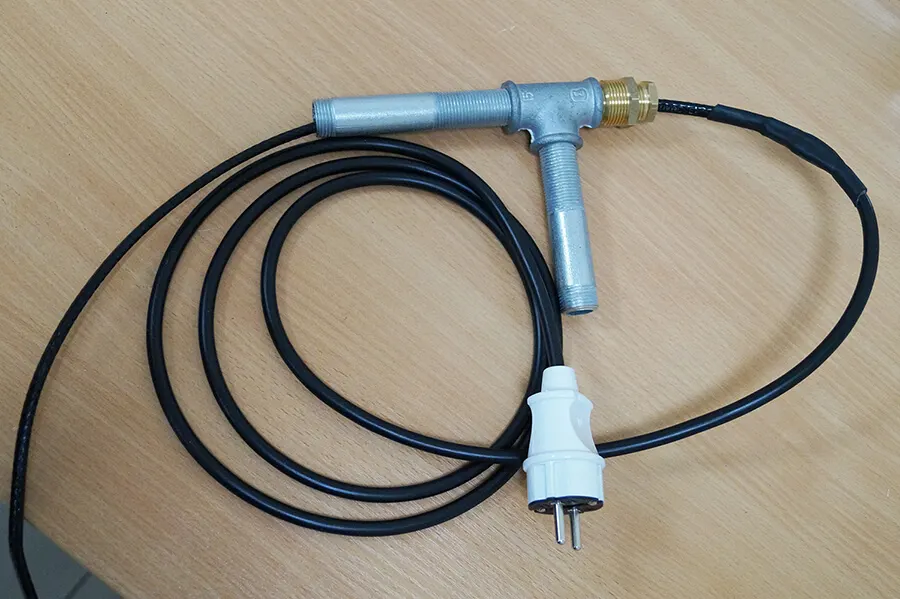

Элементы специального устройства АКС-1 Устройство для ввода греющего кабеля в трубу (АКС-1)

Устройство для ввода греющего кабеля в трубу

  1. Латунная втулка с внутренней резьбой ½ и внешней резьбой ½ и ¾. Основная деталь, закрепляющая устройство на трубе.
  2. Уплотнитель, обеспечивающий герметичное размещение греющего кабеля.
  3. Прижимная гайка, выполняющая функцию защиты уплотнителя от повреждений.

Латунная втулка с внешней резьбой 1/2, закрепляющая уплотнитель.

Устройство монтируется на нагревательную секцию в порядке, показанном на рисунке. Затем кабель вводится в трубу, при этом необходимо проталкивать кабель очень аккуратно, чтобы не повредить защитную оболочку. Важно! Кабель нельзя вводить в трубу под прямым или острым углом. Часть греющего кабеля (5-7см) с муфтой обязательно остается снаружи, таким образом не контактируя с водой.

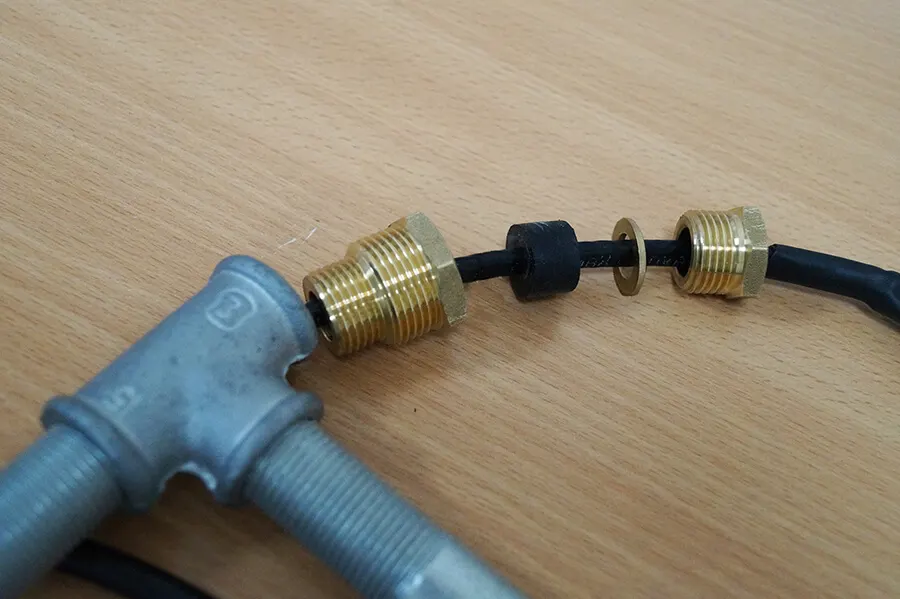

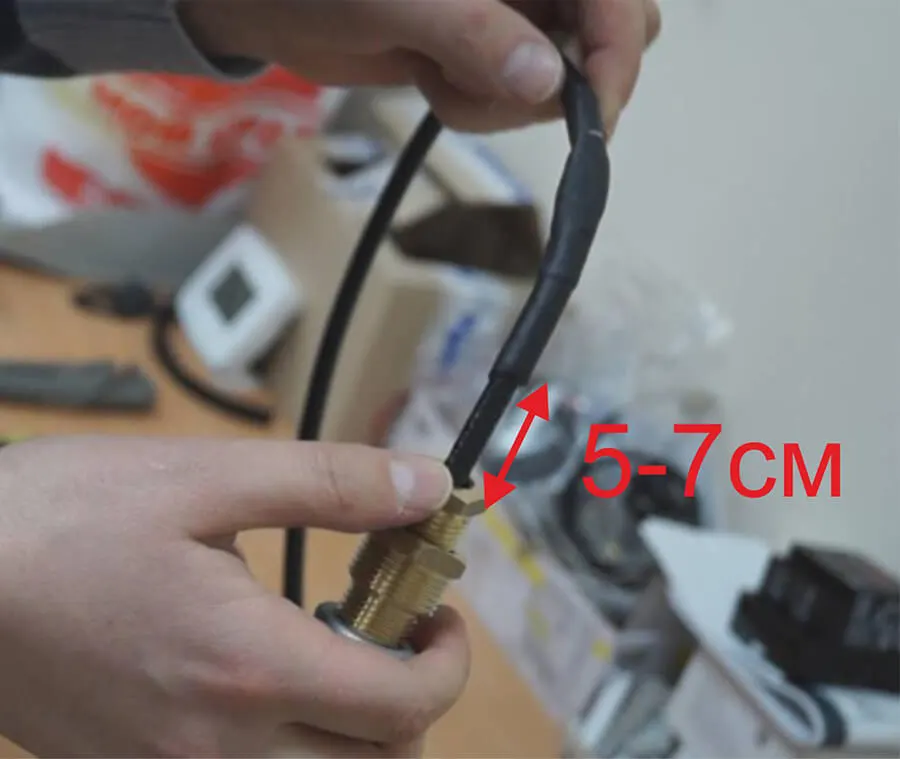

Установка кабеля в трубу 5-7 см греющего кабеля с муфтой обязательно остается снаружи Монтаж греющего кабеля внутрь трубы

Далее втулка плотно затягивается в трубе газовым ключом, так же как любое соединение труб. Для герметичности резьбу уплотняют фум-лентой, либо льном.

Далее устанавливают уплотнитель, хорошо прижав плоскогубцами, либо другим инструментом. Затем устанавливают прижимную гайку (кольцо). Уплотнитель, плотно зажатый втулками, надежно фиксирует кабель. Данная конструкция свободно выдерживает давление в 10 атмосфер.

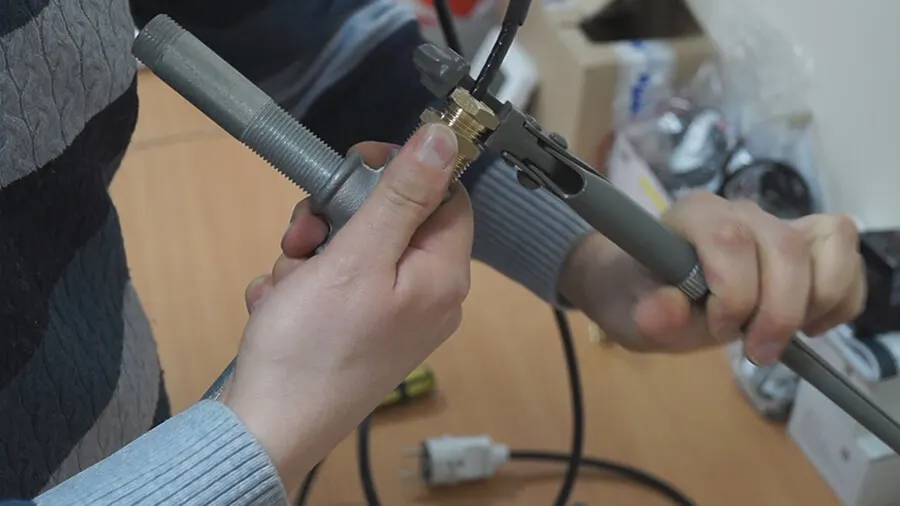

Далее закручивают латунную втулку, используя газовый ключ.

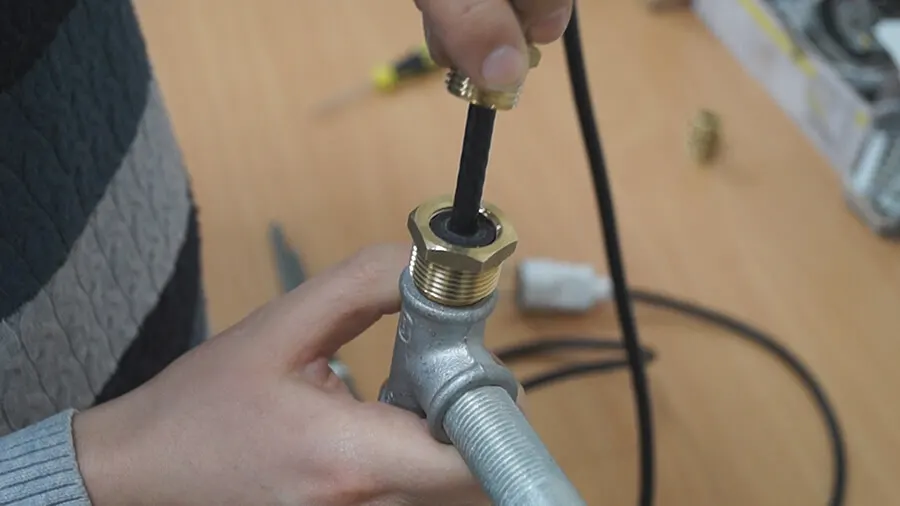

Установка прижимной гайки Закручивание латунной втулки, используя газовый ключ

Далее секцию подключают к сети через УЗО или дифференциальный автомат.

Евгений Щипунов
Проверил: Евгений Щипунов
Главный инженер ООО «СКО Альфа-проджект»
