Обогрев резервуара пожарного запаса воды

Особенности обогрева резервуаров запаса воды

  • Требуется поддержание температуры воды внутри емкости не ниже +5С
  • Максимальная температура хранения воды в емкости не превышает +20С
  • Резервуары запаса воды обычно хорошо утепляются для минимизации тепловых потерь
  • Габаритные размеры и исполнение резервуаров запаса воды может быть различным:
    • объем: от 1м3 до 5000-10000м3,
    • исполнение: вертикальные или горизонтальные,
    • размещение: наземные или подземные,
    • установка: передвижные (на шасси, на санях и т.д.) и стационарные
  • Зона размещения резервуаров для воды, как правило, обычная, хотя иногда бывает и взрывоопасная (например, размещение резервуара противопожарного запаса воды вблизи взрывоопасных объектов)

Оборудование для обогрева резервуаров запаса воды

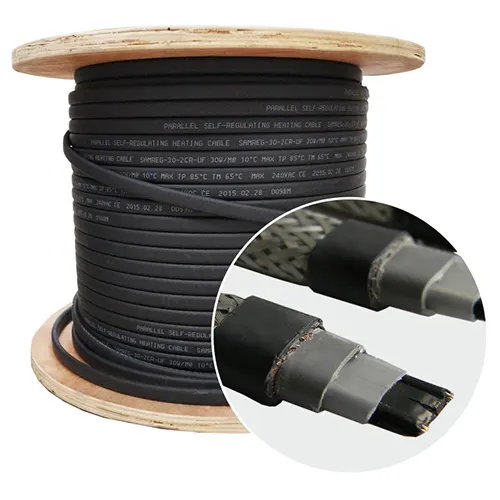

Нагревательная часть – используется в большинстве случаев низкотемпературный саморегулирующийся кабель мощностью 24-40Вт/м, который идеально подходит для решения задачи поддержания требуемой температуры. К нагревательной части относится:

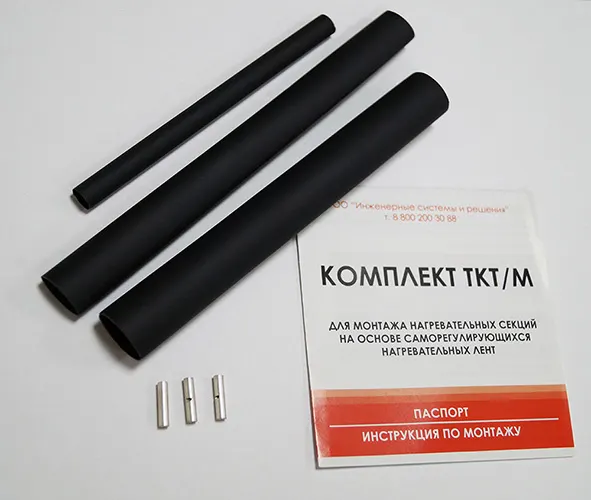

Нагревательный элемент Греющий кабель Комплект для заделки нагревательной секции Нагревательная часть

Система крепления – используются стандартно для большинства резервуаров. Состоит из таких элементов как:

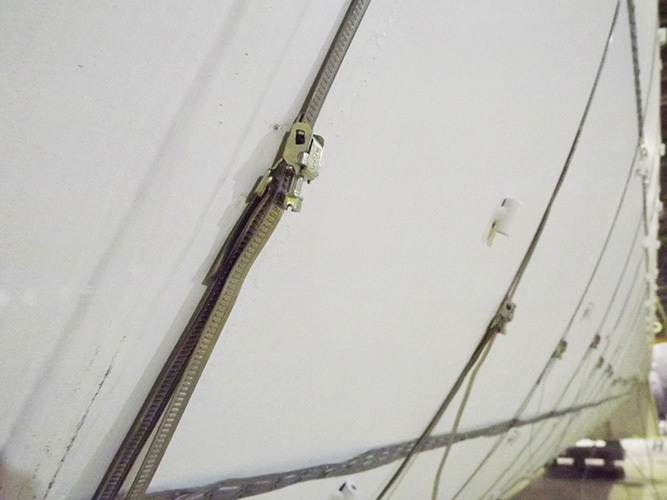

  • Ленточные хомуты, которые устанавливаются по длине окружности резервуара с шагом не менее 500мм.
  • Монтажная лента с перфорацией, которая крепится к ленточным хомутам. К монтажной ленте непосредственно прикрепляется греющий кабель. Шаг установки монтажной ленты 300-500мм в зависимости от сложности объекта и объема резервуара.
  • Алюминиевая крепежная лента – после установки нагревательного кабеля он по всей длине проклеивается этой лентой для обеспечения лучшей передачи тепла от греющего кабеля к емкости.

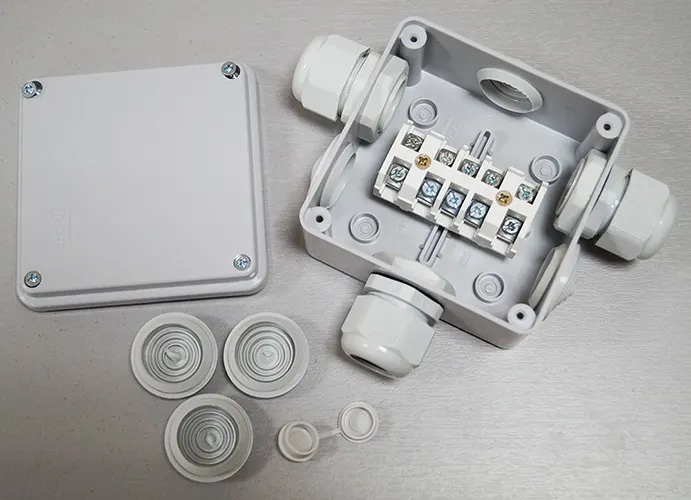

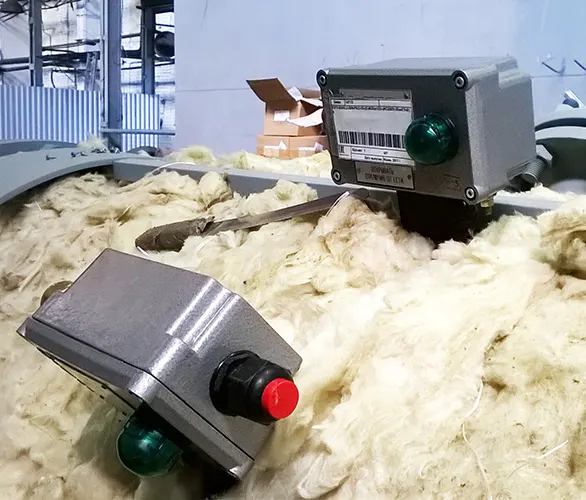

Распределительная часть – стандартные для большинства резервуаров распределительные коробки и силовые и контрольные кабели. Осуществляют передачу энергии от источника (шкаф управления) к приемнику (нагревательный кабель).

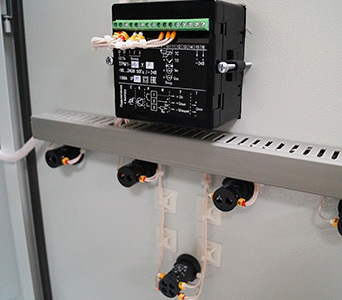

Система управления – обычно шкаф управления в комплекте с терморегулятором и датчиками температуры либо термостат, который устанавливается непосредственно на емкость. Термостат используется для небольших систем, мощность обогрева которых не превышает 1.5-2кВт. Шкаф управления чаще всего размещается в отапливаемом помещении с температурой воздуха не ниже +5С, однако по согласованию с Заказчиком возможно уличное исполнение шкафа с утеплением и обогревом.

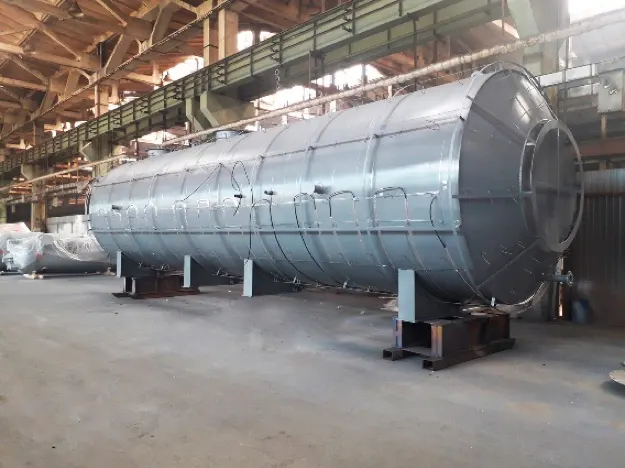

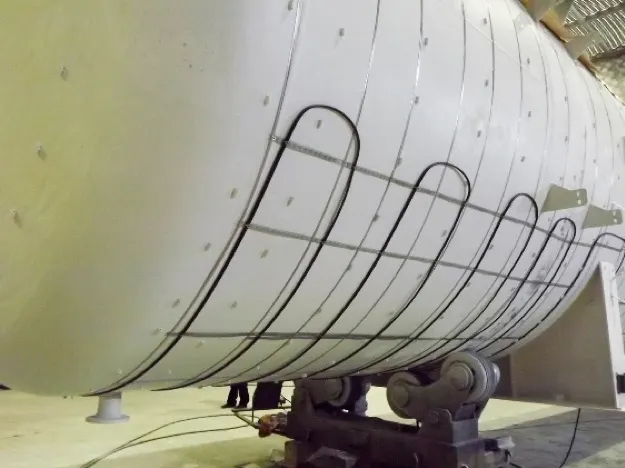

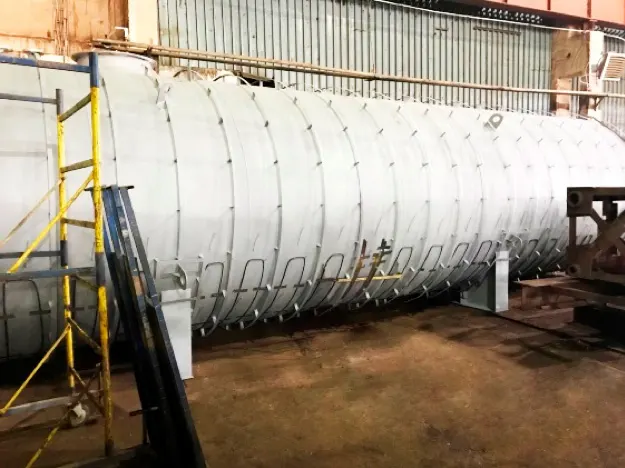

Примеры проектов обогрева резервуара запаса воды

Технические решения

Для того, чтобы подобрать оптимальное по качеству и цене техническое решение необходимо выполнить теплотехнический расчет объекта, который составляется на основании полученных исходных данных от Заказчика или в случае нехватки исходных данных принятых допущений.

По результатам теплотехнического расчета определяется мощность системы обогрева и осуществляется подбор нагревательного кабеля. При выборе нагревательного кабеля учитываются:

  • особенности конструкции резервуара, наличие узлов, отводов, патрубков, люков и т.д.,
  • возможность размещения нагревательного кабеля определенной длины на емкости. Бывает с точки зрения монтажа лучше взять кабель мощностью 30Вт/м большего количества, чем 40Вт/м меньшего количества, который из-за меньшей максимальной длины может быть неудобен в монтаже
  • шаг укладки нагревательного кабеля – слишком маленький шаг приводит к перерасходу нагревательного кабеля, а слишком большой к образованию зон с повышенной и пониженной температурой на поверхности резервуара
  • зона размещения обогреваемого резервуара (обычная или взрывоопасная)
  • размещение резервуара (открыто, в помещении, подземно и т.д.)

После определения марки кабеля и его длины подбираются остальные элементы системы: коробки, крепления, кабель, шкаф управления и т.д. Они в обязательном порядке проверяются на соответствие техническому заданию Заказчика.

Монтажные и пусконаладочные работы

Работы по монтажу и пусконаладке системы обогрева резервуаров противопожарного запаса воды в основном такие же как и для всех остальных резервуаров. Они выполняются на основании разработанной конструкторской документации для каждого конкретного объекта.

В общем случае для монтажа системы обогрева резервуара необходимо:

  • схема монтажа (раскладки) нагревательного кабеля на поверхности емкости (резервуара) – в ней указывается метод раскладки и шаг витков кабеля, расположение соединительных коробок, тип нагревательного, силового и контрольного кабелей, метод крепления кабеля на поверхности емкости и т.д.
  • схема монтажа типовых узлов – показывается каким образом осуществляется монтаж того или иного узла
  • схема подключения (внешних соединений) к шкафу управления электрообогревом – показывается электрические соединения нагревательного и силового кабеля в соединительных коробках, а также соединение на клеммах шкафа управления
  • описание системы обогрева (пояснительная записка) – в текстовой форме описываются особенности монтажа, запуска и эксплуатации системы обогрева
