Обогрев гибкого трубопровода

Во время ремонта не редки случаи, когда замена вентиляции, отопления, газопровода или водопровода осложняется из-за невозможности установить жесткую трубу. В таких случаях на выручку приходят гибкие трубы. Гибкие трубы применяются для совершенно разных задач и систем и именно поэтому они изготавливаются из разнообразных материалов от ПВХ до стали.

Обогрев гибкого трубопровода

Для обогрева водопровода из гибких труб (да и водопровода в целом) лучше всего применить саморегулирующийся кабель без оплётки мощностью от 16 до 30 Вт. Таким кабелем можно безбоязненно обогревать даже гофрированные ПВХ трубы ведь максимальная температура нагрева не превышает 65 С. Кабель с оплёткой использовать можно, однако стоит учитывать, что он менее гибкий и предназначен для монтажа с заземлением. Помимо классического саморегулирующего кабеля есть греющий кабель для обогрева внутри трубы. Он в состоянии обогреть трубу до 40 мм в диаметре и идеален для труб с питьевой водой, ведь его внешняя оболочка из фторполимера не разлагается в воде и не изменяет химический состав питьевой воды.

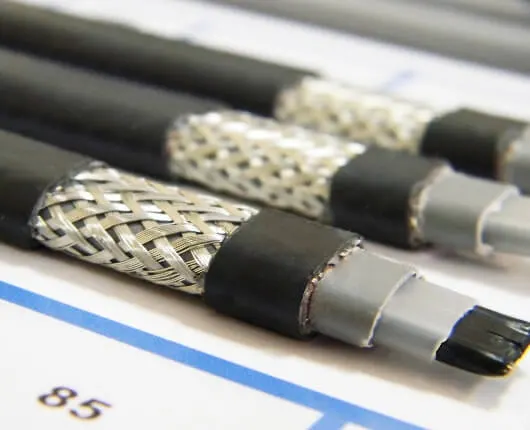

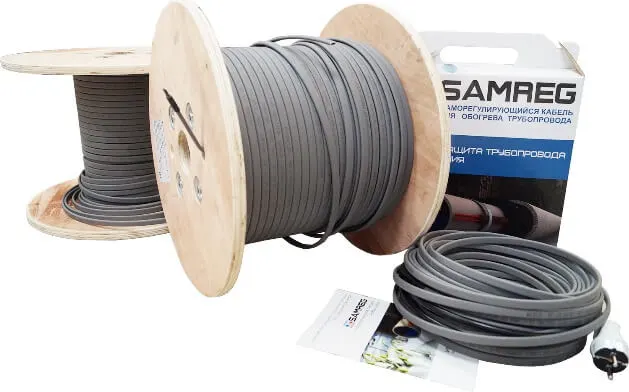

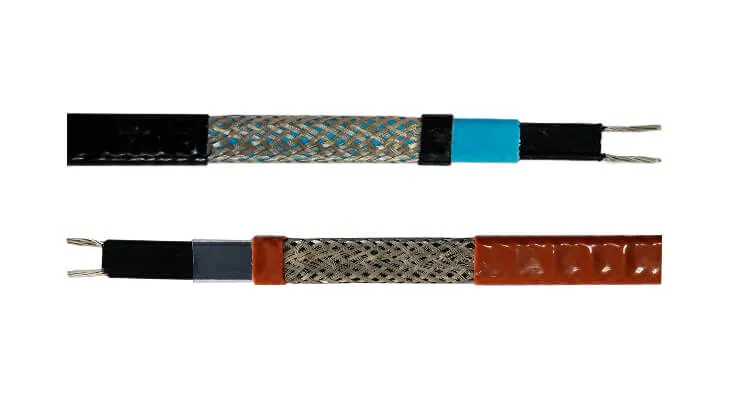

Бухта греющего кабеля Samreg Строение греющего кабеля Греющий кабель в разрезе

Монтаж греющего кабеля на гибкий трубопровод

На трубу по всей длине обогрева крепится скотч. Необходимо обеспечить плотное прилегание ленты к поверхности трубопровода. Если используется некачественный скотч, клеевой слой которого имеет низкие адгезивные свойства, при деформации гибкой трубы (сворачивании, изгибах) лента будет смещаться или полностью отрываться от трубы.

На поверхность ленты, уже наклеенной на трубу, приклеивается греющий кабель при помощи еще отрезка скотча по всей длине обогреваемого участка трубы. Ширина ленты может варьироваться от 50 до 100 мм в зависимости от диаметра трубопровода – чем больше поверхность нанесения металлизированной ленты, тем лучше теплораспределение. В некоторых случаях трубы оборачивается скотчем полностью, это проще всего сделать на трубах малого диаметра (до 40-50 мм).

Исходя из конструктивных особенностей гибкого трубопровода монтаж греющего кабеля осуществляется с применением металлизированного скотча (GM-75-04).

Для более надежного крепления системы обогрева к трубе поверх внешнего слоя GM-75-04 труба стягивается стекловолоконной лентой GL-95 с шагом 30см.

В качестве теплоизоляции используется вспененный каучук (К-ФЛЕКС), так как он обладает необходимой гибкостью и теплопроводностью.

Скотч Лента Гибкая труба

В металлических трубах с необходимостью поддержания температур свыше 65 градусов, либо в трубах с высокой теплопотерей используется высокотемпературный кабель. Способ его монтажа отличается тем, что вся конструкция стягивается высокотемпературной клеящей лентой и применением высокотемпературной теплоизоляции.
