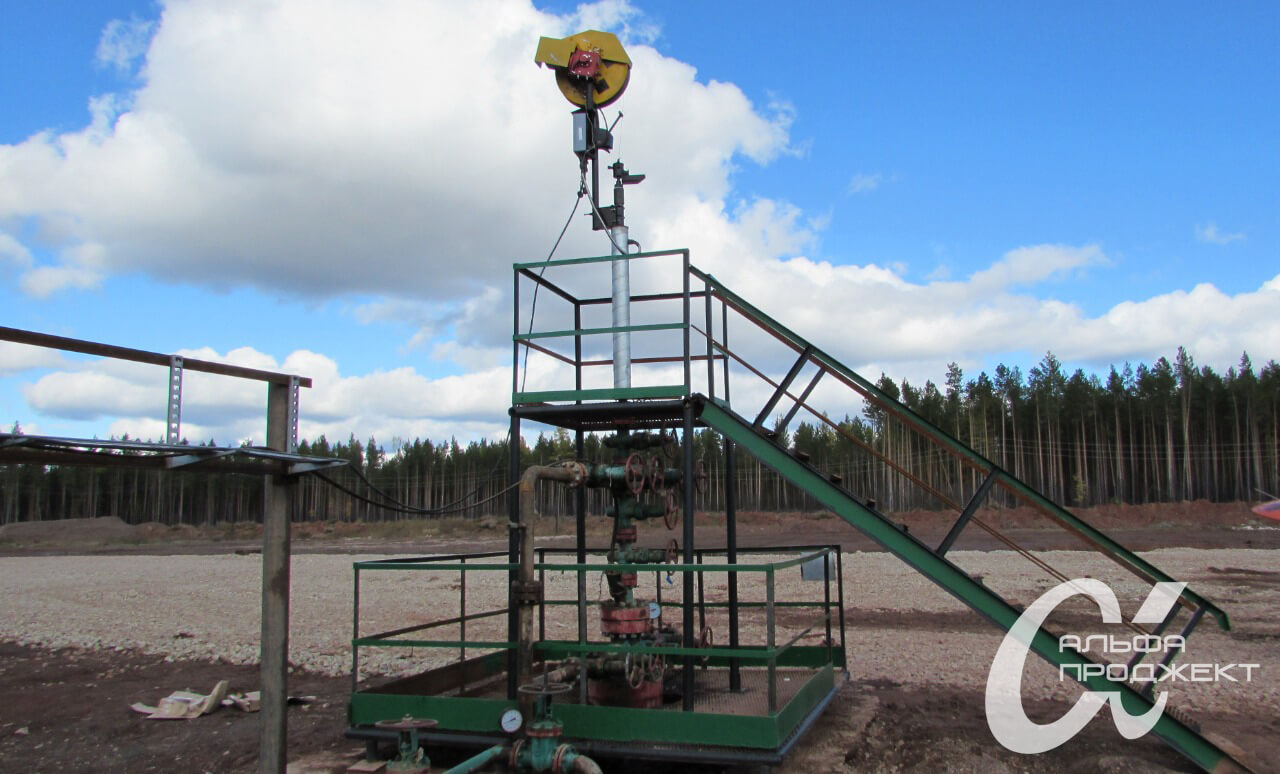

В нефте- и газодобывающей отраслях кабельный обогрев применяется на различных установках, в том числе и скважинных лубрикаторах, используемых для обслуживания (в том числе очистки от парафиновых отложений) скважины и проведения исследований. Основная проблема эксплуатации - замерзание жидкости в лубрикаторе в зимний период. Конструкция скважинного лубрикатора такова, что электрический кабельный обогрев остается наиболее удобным и безопасным средством защиты объекта от замерзания.
Преимущества использования греющего кабеля для скважинного лубрикатора

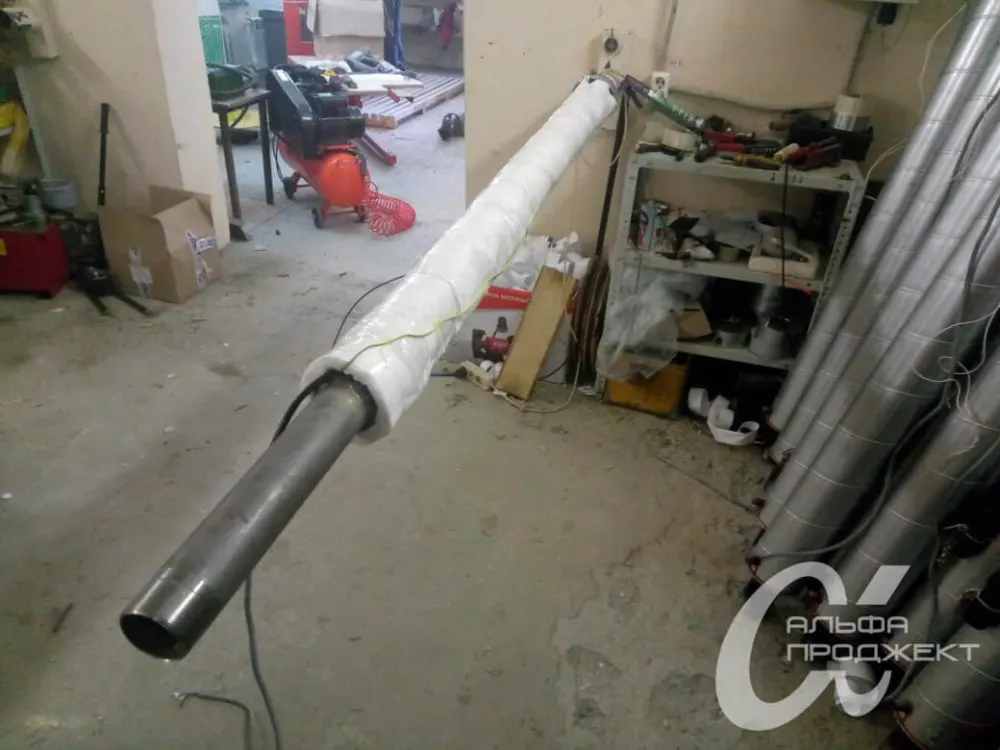

- Простота установки. Кабель укладывается под теплоизоляционный материал перед установкой лубрикатора и поставляется вместе с ним на место установки уже готовым комплектом.
- Гибкая система управления. Обогрев работает в автоматическом режиме, настройки осуществляются по датчикам температуры и терморегуляторам.
- Надежность. Система работает 10-15 лет, не требуя специального обслуживания.
- Мобильность. При необходимости установку можно демонтировать и перенести на другой объект.
- Безопасность. Для взрыво- и пожароопасных объектов применяется взрывозащищенный кабель и комплектующие.
В зависимости от требований технологического процесса может быть применен среднетемпературный или высокотемпературный кабель. Задача системы обогрева – поддерживать необходимую температуру лубрикатора. К сети система подключается при помощи силового кабеля через шкаф управления, при этом на один шкаф управления можно подключить несколько линий (лубрикаторов) в зависимости от места их установки.

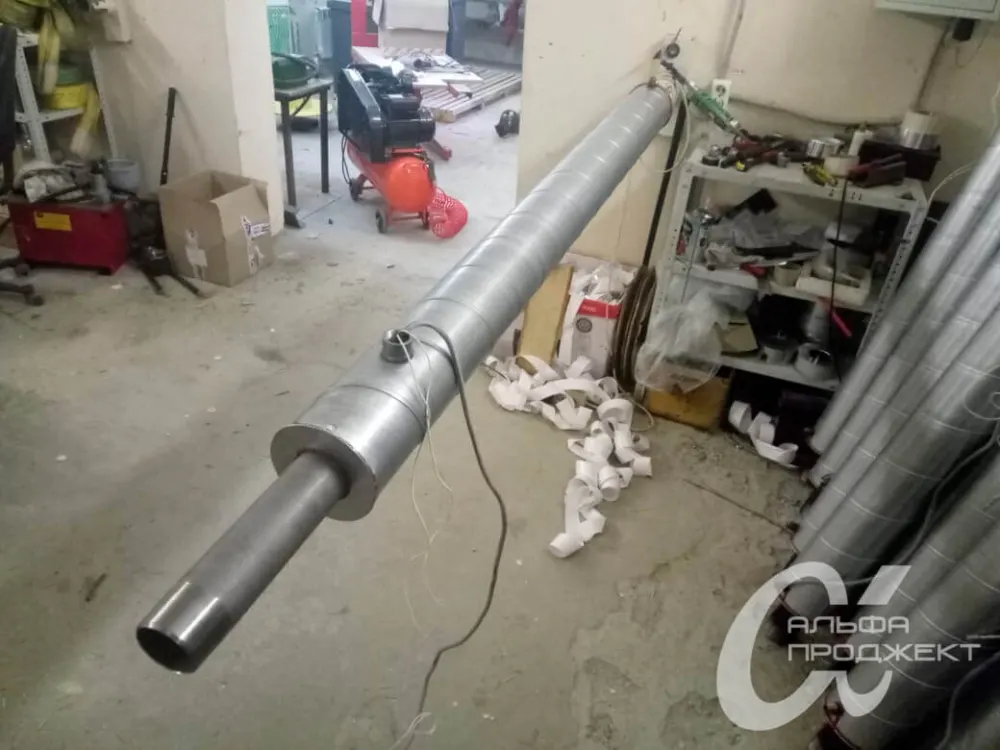

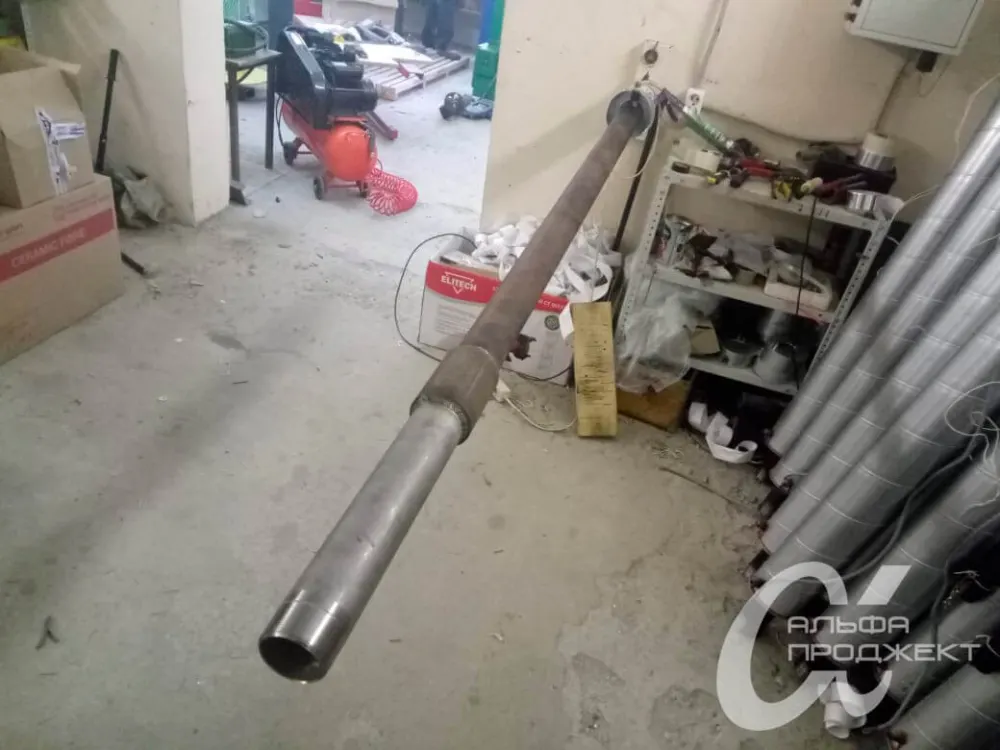

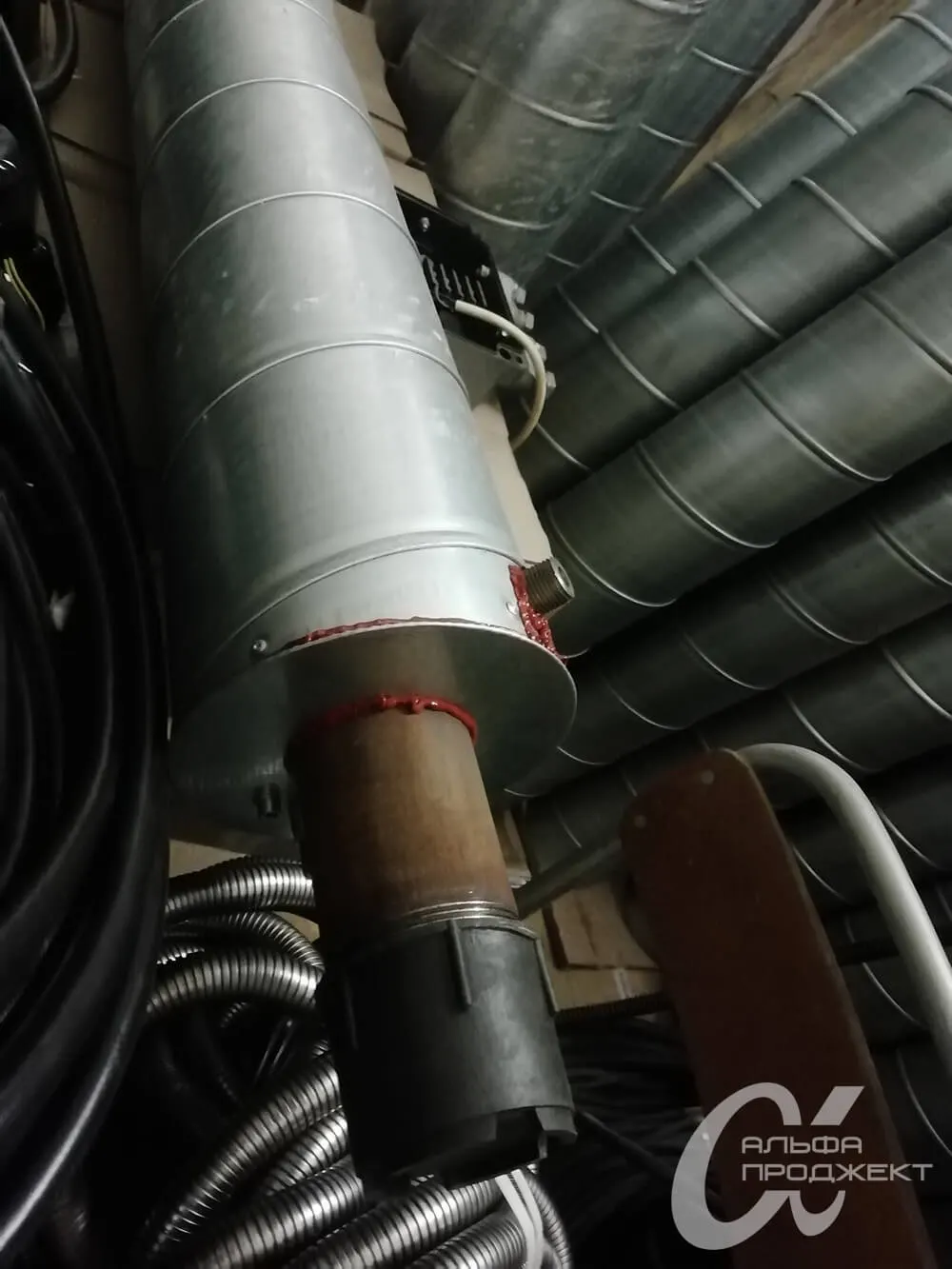

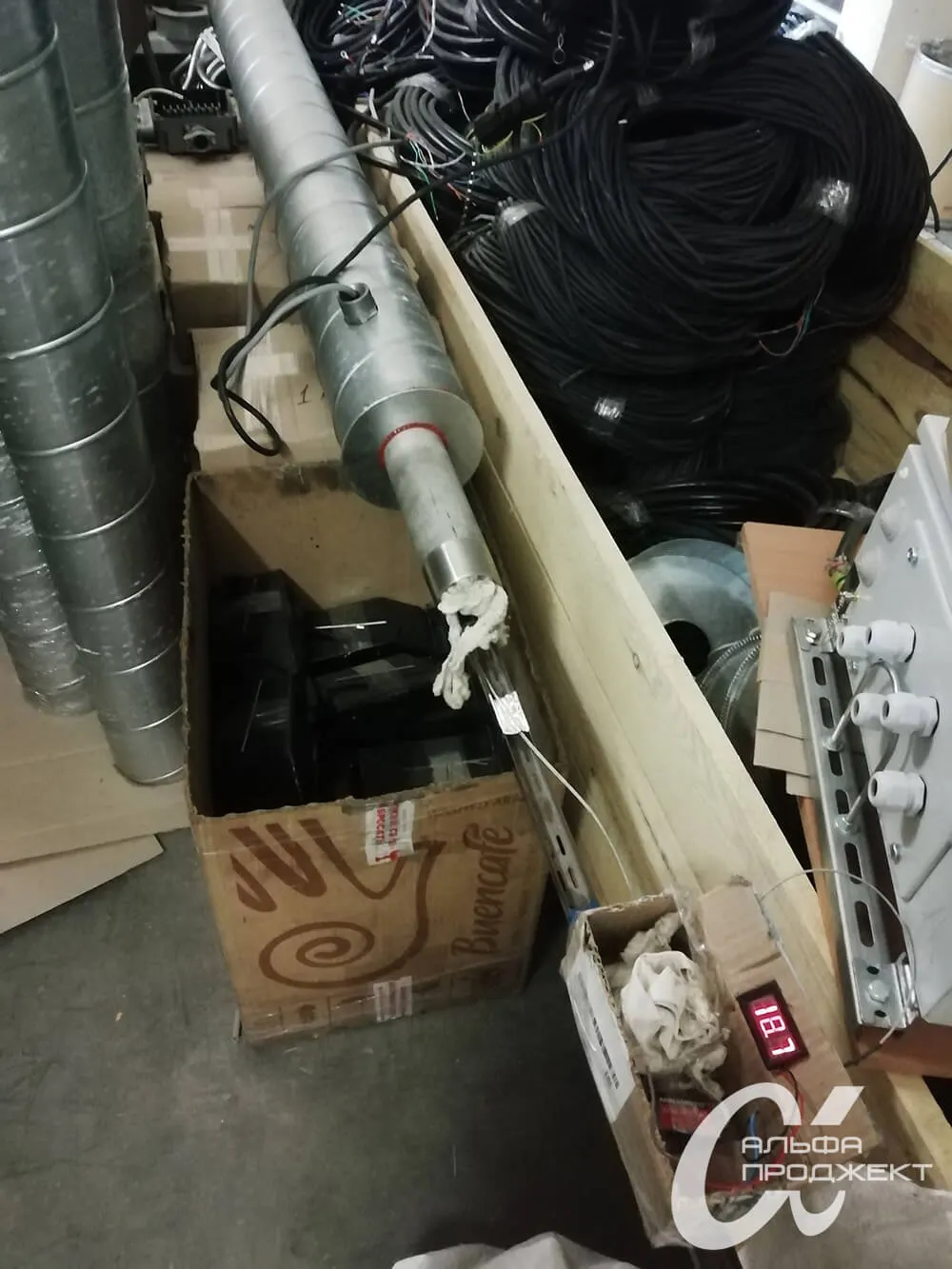

Изготовление обогреваемого лубрикатора

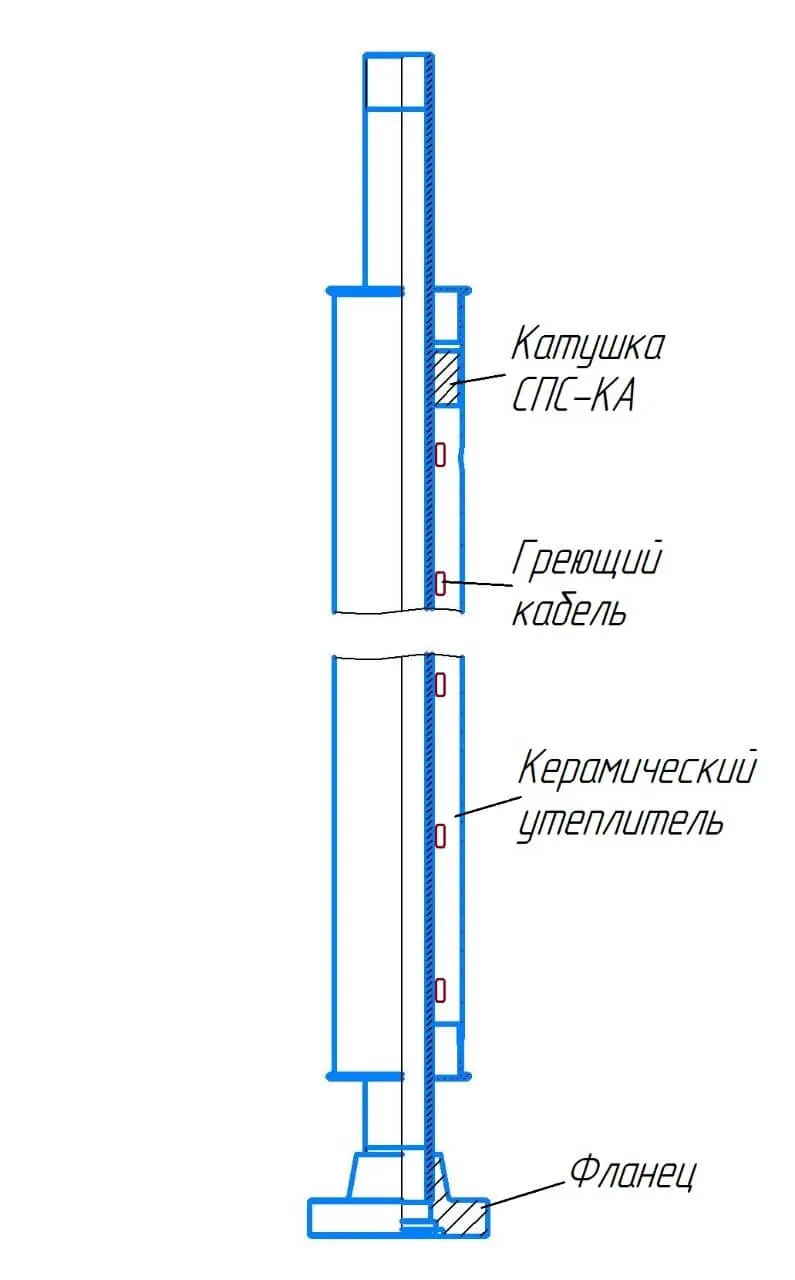

Система обогрева состоит из отрезка греющего кабеля, соединенного с термостойким питающим проводом комплектами заделки.

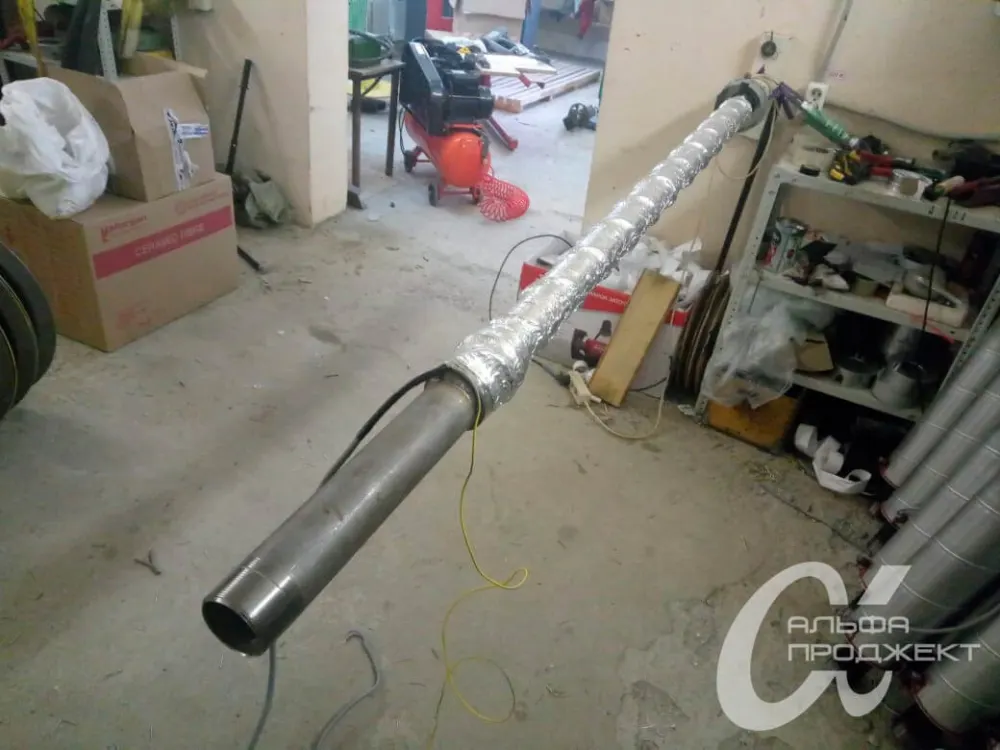

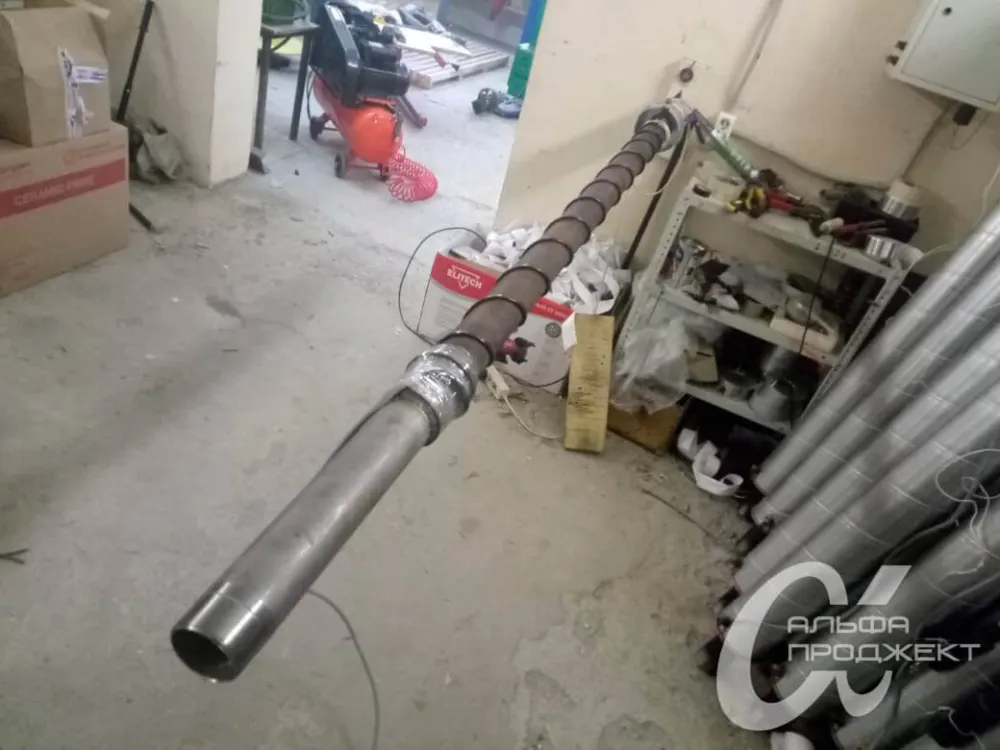

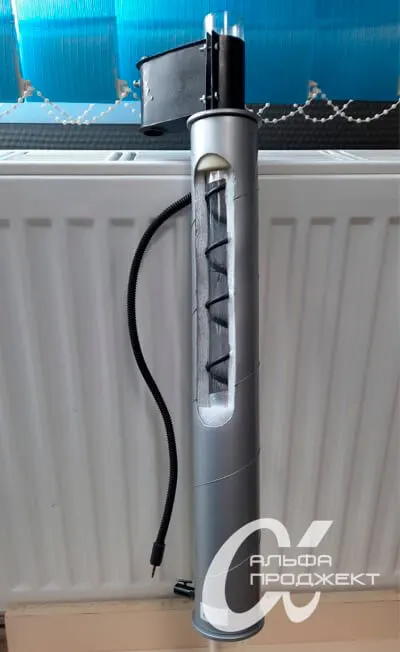

Длина и мощность нагревательной секции рассчитывается исходя из поддерживаемой температуры объекта. В данном случае кабель уложен витками. Это обеспечивает равномерный прогрев поверхности лубрикатора.
Электрическим греющим кабелем можно обогревать лубрикаторы любых габаритов и конфигураций (в том числе ЛСО, ЛНО, ЛНСО).
Греющий кабель для лубриктора
