Обогрев канализационно-насосных станций

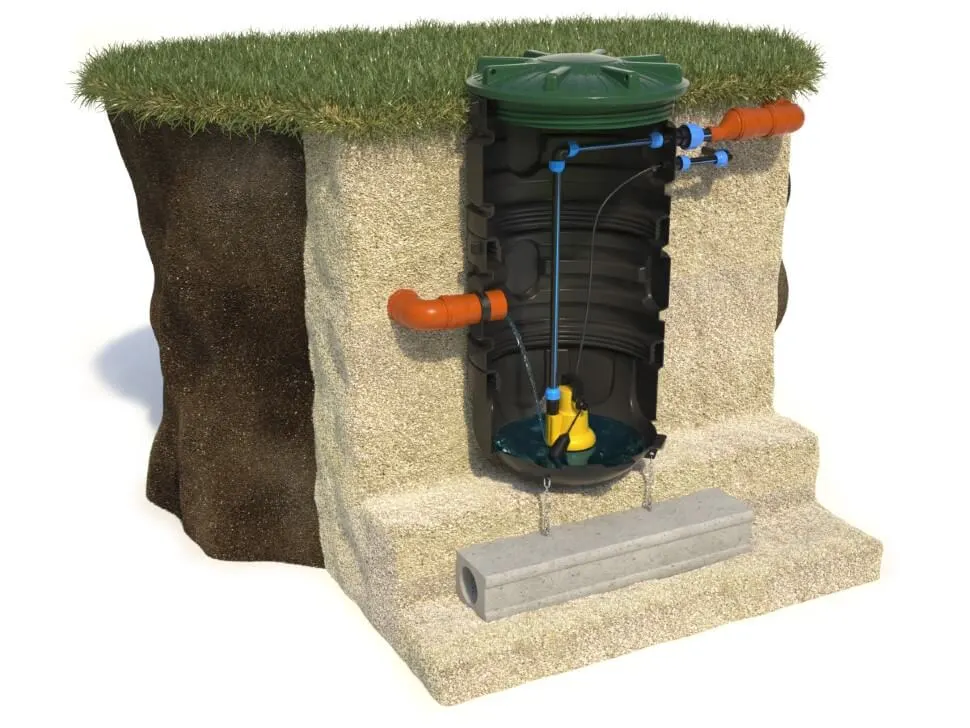

Обогрев канализационно насосной станции

КНС (канализационно-насосные станции) – инженерные сооружения, предназначенные для перекачивания промышленных, хозяйственно-бытовых и ливневых сточных вод с территорий промышленных предприятий, административных зданий и жилых помещений в результате жизнедеятельности человека на очистные сооружения. Обогрев канализационно-насосных станций обеспечивает безаварийный отвод сточных вод от мест жизнедеятельности человека в холодный период года.

В целом КНС представляют собой вертикальные или горизонтальные резервуары с установленным внутри оборудованием для перекачивания сточных вод.

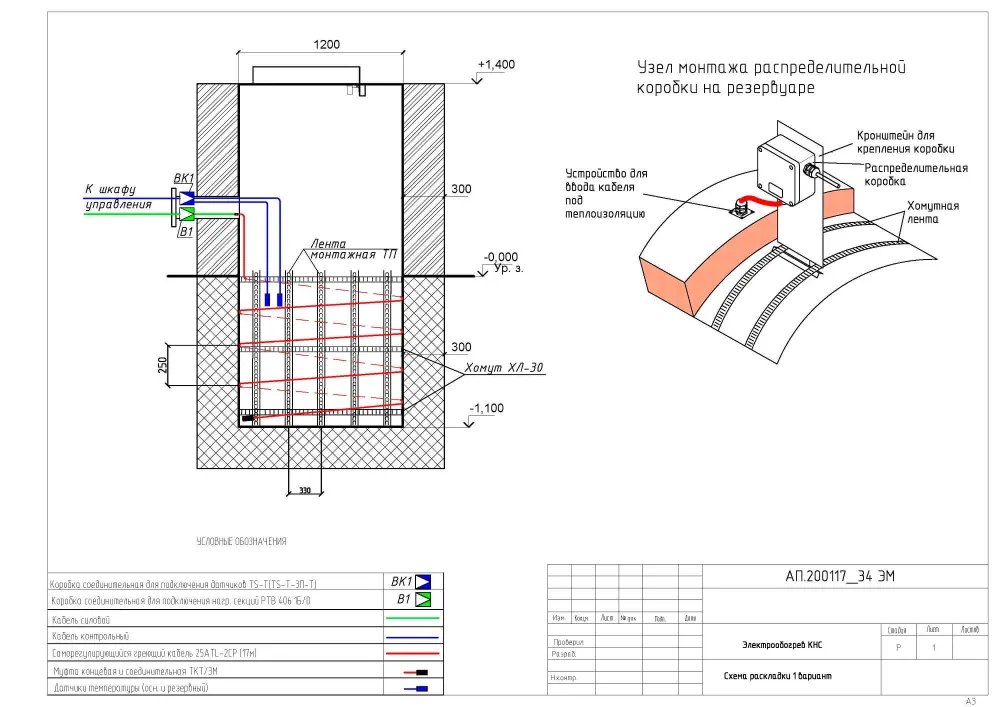

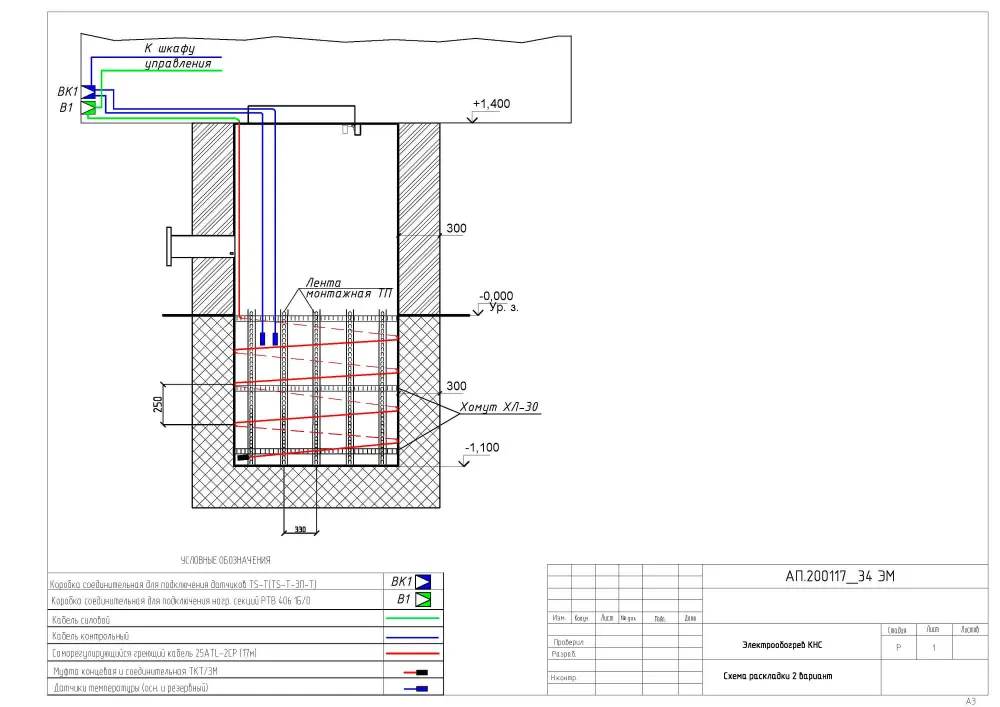

Схема монтажа электрообогрева КНС Схема монтажа электрообогрева канализационно-насосной станции

Виды КНС

  1. По назначению:

    • КНС для стоков бытового назначения.
    • КНС для транспортировки сточных вод промышленных предприятий.
    • КНС для ливневых стоков.
    • КНС для откачки илистых отложений с очистных комплексов.
  2. По форме исполнения – цилиндрические вертикальные и горизонтальные, а также прямоугольные.
  3. По материалу, из которого изготавливаются корпуса КНС – полиэтиленовые, полипропиленовые, стеклопластиковые, стальные и т.д.
  4. По производительности – малой производительности (локальные и местные КНС для частных домов), средней производительности (КНС для жилых комплексов), высокой производительности (городские КНС для отвода большого количества сточных вод).
  5. По типу заглубления – заглубленные, частично заглубленные, наземные.
  6. По способу контроля и управления сбором сточных вод:

    • Ручное управления силами обслуживаемого персонала.
    • Автоматическое управление по датчикам уровня.
    • Удаленное управление через диспетчерский пульт.

Обогрев КНС

В виду того, что основой перекачивающихся жидкостей в КНС является вода, встает вопрос о необходимости ее утепления и обогрева. Сточные воды при температурах ниже 0Со подвергаются замерзанию с образованием ледяных корок и ледяных пробок в трубопроводах КНС. Кроме того, происходит обледенение оборудования КНС, в частности элементов автоматики (датчиков уровня), что приводит к сбоям в работе КНС и в конечном итоге прекращению ее работы. Цель системы обогрева КНС – защита от замерзания сточных вод для их беспрепятственного перекачивания и предотвращения преждевременного выхода из строя дорогостоящего насосного оборудования.

Обогрев КНС может осуществляться с использованием ТЭНов, а также электрического нагревательного кабеля.

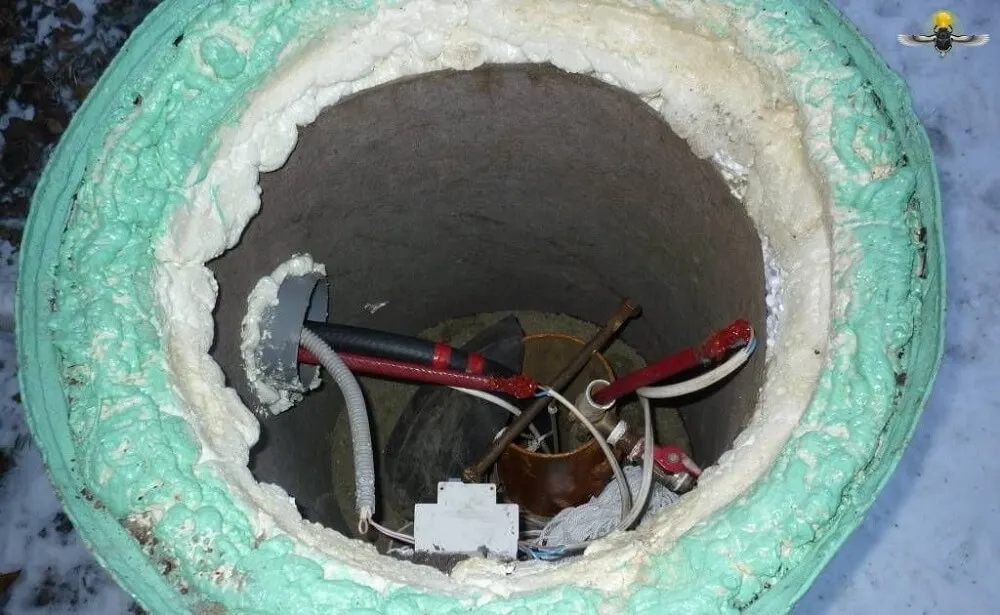

Обогрев КНС

В настоящее время ТЭНы для обогрева внутреннего пространства КНС используются очень редко из-за того, что уровень сточных вод в приемном резервуаре КНС постоянно меняется и есть большой риск выхода из строя ТЭНов по перегреву. Кроме того, большинство применяемых материалов корпуса КНС не предназначены для работы с высокими температурами, которые могут образоваться при работе ТЭНов.

Резистивный электрический нагревательный кабель для обогрева КНС также используется достаточно редко, т.к. также существует большой риск выхода из строя нагревательной секции по локальному перегреву из-за различной наполняемости приемного резервуара КНС.

Наиболее эффективным и надежным решением для обогрева КНС является саморегулирующийся нагревательный кабель, который лишен указанных выше недостатков и хорошо справляется с задачей обогрева.

Саморегулирующийся кабель SAMREG 24-2CR
Саморегулирующийся кабель SAMREG 24-2CR
  • Линейная мощность: 24 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
Саморегулирующийся кабель SAMREG 30-2CR
Саморегулирующийся кабель SAMREG 30-2CR
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
Саморегулирующийся кабель SAMREG 40-2CR
Саморегулирующийся кабель SAMREG 40-2CR
  • Линейная мощность: 40 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
Саморегулирующийся кабель ALPHATRACE ATMI-CP17
Саморегулирующийся кабель ALPHATRACE ATMI-CP17
  • Линейная мощность: 17 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: со взрывозащитой
  • Maкс. температура (рабочая): 65 °C
Саморегулирующийся кабель ALPHATRACE ATL-CP25
Саморегулирующийся кабель ALPHATRACE ATL-CP25
  • Линейная мощность: 25 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: со взрывозащитой
  • Maкс. температура (рабочая): 65 °C
Так как КНС это фактически резервуар, имеющий определенную форму и габариты, то его обогрев осуществляется, как правило, такими же методами, как и для обычных резервуаров с некоторыми особенностями.

Температура поддержания стенки КНС обычно устанавливается +3..+5 °C. В зависимости от размещения КНС (на улице или под землей), температурных параметров, типа и толщины теплоизоляции применяется саморегулирующийся кабель мощностью от 15 до 60 Вт/м, низкотемпературный, как правило общепромышленного исполнения, в полиолефиновой или фторполимерной оболочке. Подбор типа и мощности кабеля осуществляется на основе исходных данных об объекте, физико-химических свойств перекачиваемой среды, диапазона температур и т.д. и в общем случае требует детальной проектной разработки с учетом всех особенностей объекта обогрева.

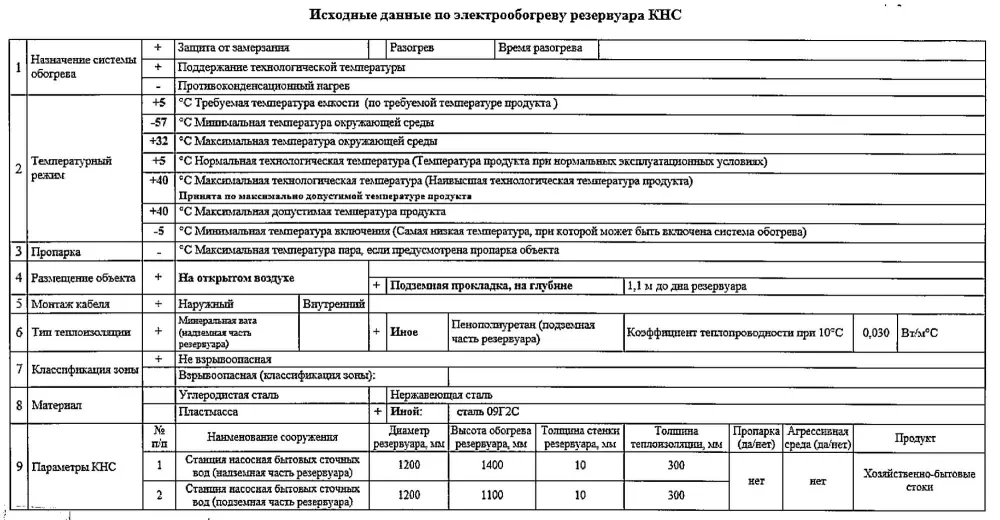

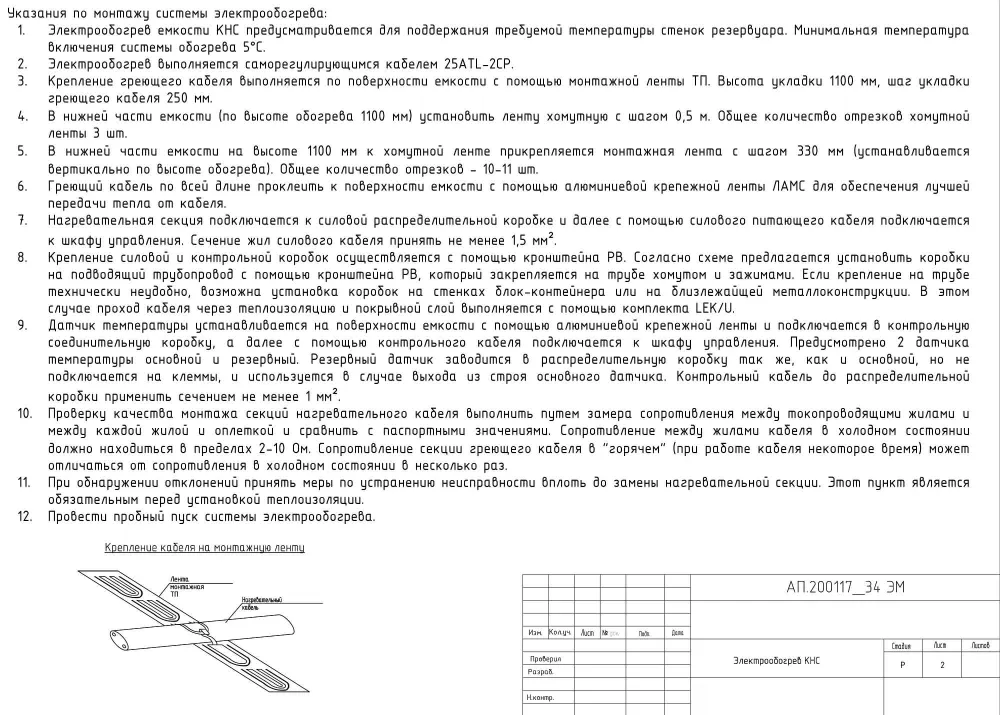

Указания по монтажу электрообогрева Исходные данные по резервуару КНС

Особенности обогрева КНС

Размещение нагревательного кабеля на корпусе КНС

  • КНС наземного исполнения.

    В этих КНС система обогрева нагревательным кабелем ничем не отличается от обычных резервуаров. Нагревательный кабель прокладывается снаружи корпуса емкости на высоту не менее 1/3 от общей высоты резервуара. Концы нагревательного кабеля выводятся на соединительные коробки, где осуществляется коммутация с силовым кабелем от источника питания или шкафа управления обогрева. В некоторых случаях, например, по требованию Заказчика или при большой толщине стенки резервуара из полиэтилена или стеклопластика, нагревательный кабель прокладывается на внутренней стенке резервуара и таким образом контактирует со сточными водами напрямую. Особенность данного способа обогрева будет рассмотрена ниже.

  • КНС подземного и частично подземного исполнения.

    В этих КНС, если она вновь монтируемая либо еще не закопана в землю, рекомендуется выполнить обогрев с наружным размещением нагревательного кабеля на стенке резервуара. В этом случае укладка кабеля осуществляется как было описано выше.

    Если КНС уже закопана в грунт, и в процессе ее эксплуатации выяснилось, что требуется обогрев, то в этом случае обогрев возможен только с размещением кабеля на внутренней стенке резервуара. В этом случае кабель монтируется на внутренней стенке резервуара также на 1/3 от общей высоты резервуара по возможности с выводом концов нагревательного кабеля выше уровня максимального наполнения КНС. При этом один конец нагревательного кабеля нужно вывести наружу резервуара через люк или стенку с использованием уплотнителя для прохода через стенку. Далее нагревательный кабель заводится в коробку и соединяется в ней с силовым кабелем. При внутреннем монтаже нагревательного кабеля нецелесообразно использовать алюминиевую ленту для прижима кабеля к стенке резервуара, т.к. кабель имеет непосредственный контакт с рабочей средой.

  • КНС, изготавливаемая на заводе-изготовителя.

    У некоторых заводов-изготовителей КНС конструктивно кабель размещается между наружной и внутренней стенкой резервуара в специальных каналах. При этом обеспечивается крепление кабеля и его надежная установка. Способ вывода нагревательного кабеля и его подключение проектируется заранее и реализуется уже на стадии изготовления корпуса КНС.

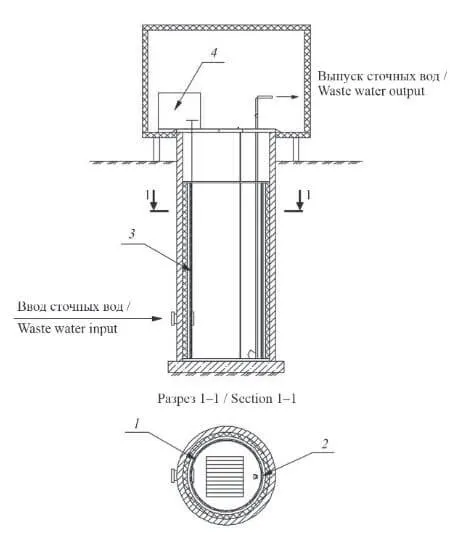

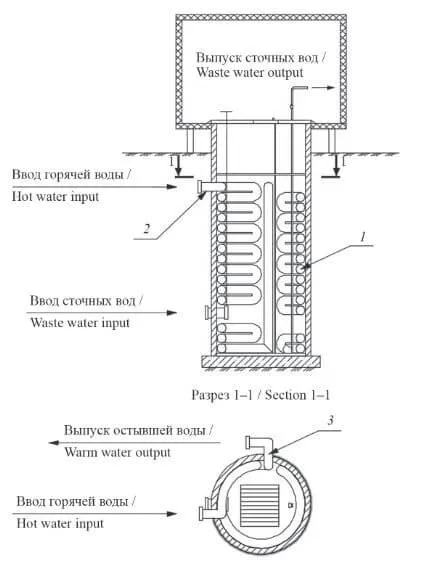

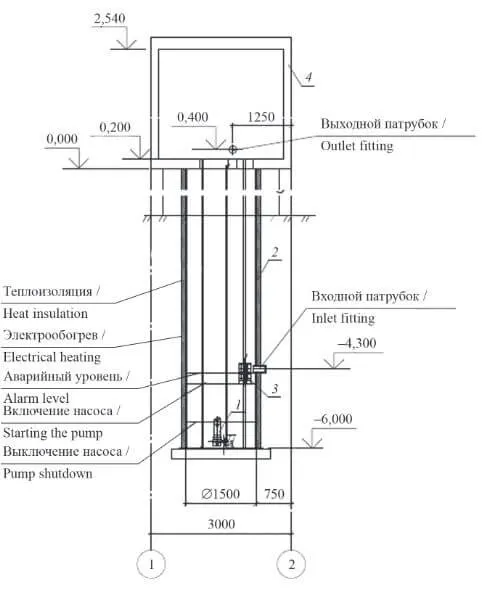

Схема КНС Схема канализационно-насосной станции КНС в разрезе

Тип используемого кабеля для обогрева КНС

В случае контакта нагревательного кабеля со сточными водами, которые являются агрессивной средой, необходимо применение кабеля со специальной оболочкой. Для этого рекомендуется использовать кабели с фторполимерной оболочкой, которая является стойкой к большинству химически активных веществ, присутствующих в сточных водах.

Способ крепления нагревательного кабеля на корпусе КНС

  • Монтаж нагревательного кабеля по наружной стенке осуществляется стандартным образом с помощью монтажной ленты и хомутов, которые крепят монтажную ленту к стенке резервуара.
  • Для монтажа нагревательного кабеля для его крепления на внутренней стенке применяется монтажная лента, которая приклеивается к стенкам емкости с помощью специального клеевого состава, совместимого с материалом стенки КНС. Клеевой состав рекомендует производитель КНС. Далее уже на монтажную ленту с определенным шагом крепится нагревательный кабель.

Способ установки соединительных коробок

  • Для наземного монтажа соединительные коробки для подвода питания крепятся так же как и для обычного резервуара непосредственно на его поверхность через кабельный ввод-стойку или кронштейн крепления или на близлежащие металлоконструкции с помощью болтового соединения.
  • Для подземного монтажа КНС с установкой кабеля на наружной стенке коробки крепятся выше уровня земли на горловине или дыхательном патрубке так же непосредственно на поверхность горловины или патрубка. В некоторых случаях, когда нет возможности разместить коробку на горловине, используется монтажная стойка с перфорацией, которая устанавливается в непосредственной близости от КНС и к которой крепится коробка при помощи хомутов или болтовых соединений. При этом нужно предусмотреть меры для защиты нагревательного или питающего кабеля от нагревательной секции до коробки от любого рода механических повреждений.
  • Для подземного монтажа КНС с установкой кабеля на внутренней стенке КНС коробку можно разместить на горловине или патрубке, на монтажной стойке, а также внутри самой КНС на металлоконструкциях. При этом необходимо выполнить безопасный вывод нагревательного (в первом и втором методе) или силового (в третьем методе) кабеля через стенку корпуса КНС. Для этих целей используется устройство для ввода кабеля с уплотнителем, с помощью которого обеспечивается безопасный вывод кабеля за пределы корпуса КНС. Данное устройство защищает кабель от механических повреждений и перегибов при монтаже через стенку.

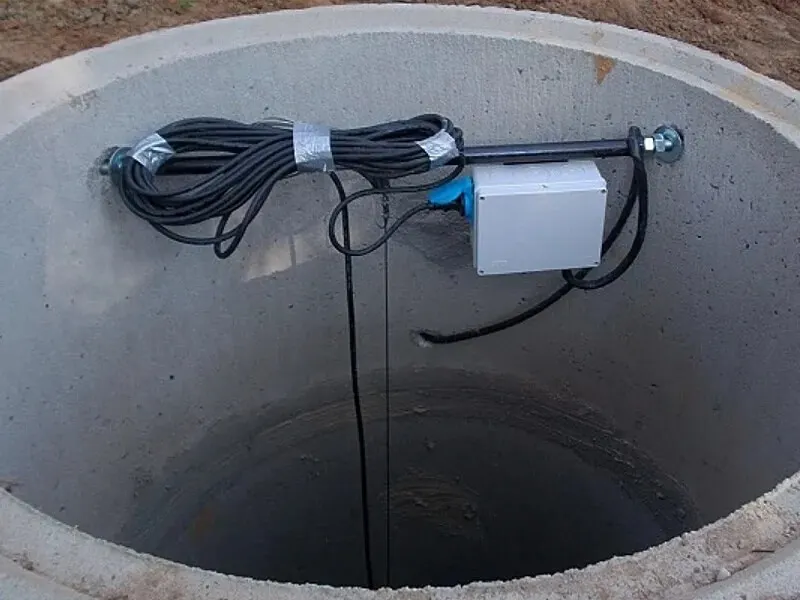

Способ установки соединительных коробок на корпусе КНС

Особенности автоматизации обогрева КНС

  • Датчики температуры.

    Датчики температуры для автоматизации системы обогрева чаще всего размещаются на наружной стенке корпуса КНС, если есть такая возможность. Если такой возможности нет, датчики температуры размещаются вертикально внутри резервуара. При этом используется защитная гильза во избежание прямого контакта датчика с рабочей средой. Датчик температуры вворачивается в заранее выведенный патрубок на крышке или горловине КНС и вместе с защитной гильзой погружается в рабочую среду. Провод датчика температуры заводится в соединительную контрольную коробку, где подключается к контрольному кабелю. При использовании датчика с коммутационной головкой соединение с контрольным кабелем осуществляется в ней.

  • Автоматика шкафа управления обогревом.

    Основа автоматики шкафа управления обогревом – включение и отключение нагревательных секций по достижении требуемой температуры поддержания стенки корпуса КНС. В случае КНС дополнительно можно привязать управление обогревом к датчикам уровня таким образом, чтобы обогрев включался только при наличии определенного уровня стоков в накопительной емкости КНС. При этом, когда уровень ниже требуемого обогрев не будет включаться.

Максим Селезнев
Проверил: Максим Селезнев
Ведущий инженер-проектировщик ООО «СКО Альфа-проджект»
