Шкафы управления обогревом (ШУЭО, ШУО)

В большинстве случаев для обогреваемых объектов требуется использование шкафа управления. Шкафами управления оснащаются различные системы обогрева кровли, резервуаров, трубопроводов, открытых площадок и другие объекты, где требуется управление большой мощностью нагревательных устройств.

Шкаф управления электрообогревом предназначен для оперативного управления работой нагревательных элементов (нагревательные саморегулирующиеся и резистивные кабели, кабели с минеральной изоляцией, пленочные нагреватели, ПЭНы, ТЭНы различного конструктивного исполнения и т.д.) по заданному алгоритму с использованием датчиков контроля состояния обогреваемого объекта. Конструктивно в нем размещена пуско-защитная аппаратура (автоматы, дифференциальные автоматы, УЗО, контакторы, устройства плавного пуска и т.д.) и элементы управления линиями электрообогрева (терморегуляторы, контроллеры, ПЛК, управляющие и промежуточные реле, переключатели, кнопки, элементы индикации и т.д.).

15 ЛЕТ
Успешный опыт
проектирования
300 м²
Площадь склада
и сборочного участка
5020 шкафов
Собрано
за время работы
СЕРТИФИКАТЫ
На все используемые
компоненты
CPO
на проектирование
Техническая поддержка
на этапе внедрения
Многоуровневое
тестирование продукции
Бесплатная доставка
в Ваш город

Сборка шкафов управления для бытового и промышленного обогрева

Более 11 лет ООО «СКО Альфа-Проджект» осуществляет профессиональную сборку шкафов управления обогревом для действующих и проектируемых объектов. Автоматика и комплектующие проходят тщательный отбор по характеристикам и тестирование на производственном участке.

Компания имеет действующий сертификат Соответствия Евразийского Экономического Союза, что гарантирует полную безопасность поставляемого оборудования и соответствие заявленным характеристикам.

В 2022 году подразделение по сборке шкафов управления было расширено – увеличены площади склада комплектующих, внедрены новые технологии производства, штат увеличен специалистами соответствующей квалификации, что значительно увеличивает производительность сборочного участка, а главное – сокращает сроки выполнения заказа.

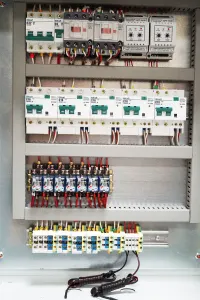

Шкаф управления ШУЭОк-4/5-Т911-160607 S
Шкаф управления ШУЭОк-4/5-Т911-160607 S
  • Способ установки: настенный
  • Назначение: кровля
  • Материал корпуса: сталь
  • Размещение: в помещении
  • Страна производства: Россия
  • Взрывозащита: Нет
Розничная цена: 96 950 р. / шт

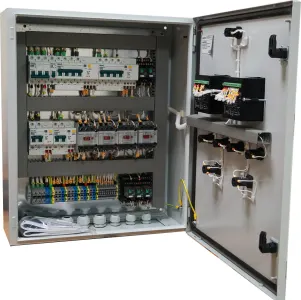

Шкаф управления ШУЭО-9/6-Т223-190319 S
Шкаф управления ШУЭО-9/6-Т223-190319 S
  • Способ установки: настенный
  • Назначение: резервуар / трубопровод
  • Материал корпуса: сталь
  • Размещение: в помещении
  • Страна производства: Россия
  • Взрывозащита: Нет
Розничная цена: 119 875 р. / шт
Шкаф управления ВРУ 9-2/1-170220 S
Шкаф управления ВРУ 9-2/1-170220 S
  • Способ установки: настенный
  • Назначение: учет электроэнергии
  • Материал корпуса: сталь
  • Размещение: в помещении
  • Страна производства: Россия
  • Взрывозащита: Нет
Розничная цена: 35 000 р. / шт
В раздел

Виды шкафов управления

Шкафы управления электрообогревом кровли и открытых площадок (ШУЭОк, ШУк)
Шкафы управления электрообогревом трубопроводов и резервуаров (ШУЭОт, ШУт, ШУЭОр, ШУр)
Обогреваемый шкаф управления обогрева с утеплением
Взрывозащищенные шкафы управления электрообогревом
По типу обогреваемого объекта Для обогрева кровли, трубопроводов, резервуаров, открытых площадок, нестандартного оборудования и т.д.
По материалу используемого корпуса Окрашенный металл, пластик, нержавеющая сталь и т.д.)
По степени защиты от влаги и пыли от IP31 до IP66
По климатическому исполнению по ГОСТ 15150-69 УХЛ4 - устанавливаемый в обогреваемом помещении, УХЛ1 или УХЛ2 – устанавливаемый открыто на улице, утепленный и обогреваемый
По степени взрывозащиты Не взрывозащищенный, взрывозащищенный с требуемым уровнем взрывозащиты
По способу установки Напольный, навесной, встраиваемый
По категории электроснабжения I, II или III категория электроснабжения
По количеству фаз питания Однофазный или трехфазный
По напряжению электропитания 220-240В, 380-400В, 660В и более
По производителю элементной базы Элементная база ведущих мировых производителей аппаратуры ABB, SE, Legrand, DEKraft и др.
По типу применяемого оборудования управления Общепромышленные терморегуляторы, специализированные контроллеры для систем обогрева, ПЛК с возможностью обмена данными с системой верхнего уровня и т.д.
По типу применяемого дополнительного оборудования Прибор учета, вольтметр, амперметр, реле времени, барьер искробезопасности, обогреватель, освещение, блок питания и т.д.
По количеству отходящих линий (групп) электрообогрева 1, 2, 3 и более
По мощности системы обогрева От 0.2кВт до 100 и более

Все эти данные необходимо отразить при заполнении опросного листа на шкаф управления. По совокупности выбора той или иной характеристики шкафа управления определяется его итоговая цена.

Уделяем внимание деталям

  • Маркировка при отгрузке в соответствии с внутренними стандартами предприятия заказчика
  • Нанесение маркировки с названием шкафа и сигнальных ламп на металлические шильды методом гравировки
  • Маркировка цепей управления специальными метками из прочного полимера

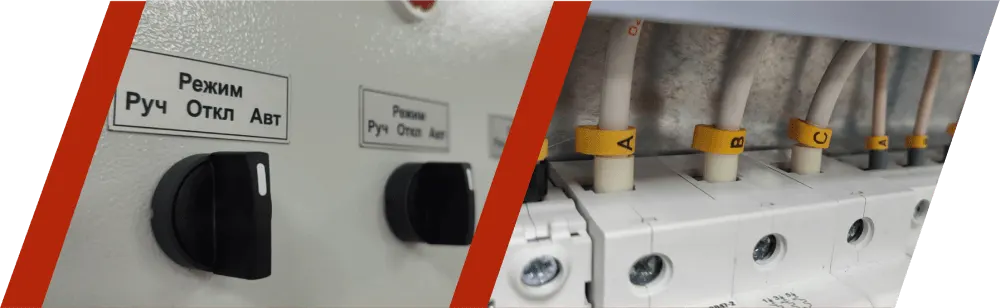

Маркировка шкафов управления

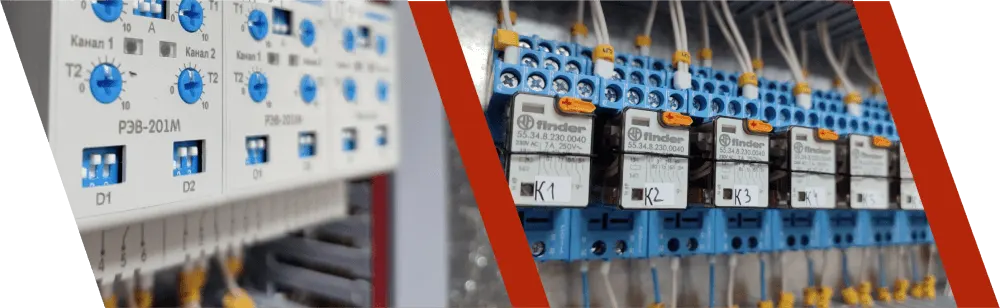

Выполняем базовые настройки приборов автоматики
  • Подробный алгоритм работы шкафа описан в паспорте, что значительно упрощает эксплуатацию и техническое обслуживание
  • Выполняем базовые настройки приборов автоматики в соответствии с исходными параметрами заказчика

Комплексное решение задач управления

Разработка проекта

В зависимости от назначения объекта, мы подбираем наиболее надежные и конструктивные технические решения, позволяющие не только без проблем внедрить систему управления, но и легко адаптировать её к рабочему процессу.

Сборка шкафов управления

Сборка шкафов производится высококвалифицированным персоналом с опытом работы от 5 лет, на каждом этапе продукция подлежит проверке соответствия техническому заданию и производственным стандартам.

Настройка и программирование

На основании разработанной технической документации осуществляется настройка сложных алгоритмов взаимодействия множества устройств, позволяющая системе работать полностью автономно, без участия человека.

Пуско-наладка

Все настраиваемые алгоритмы тестируются согласно составленным схемам с имитацией условий, приближенных к рабочим. По результатам испытаний данные заносятся в протокол испытаний.

Шеф-монтаж

По требованию заказчика выезжаем на объект, либо контролируем установку удаленно, взаимодействуя с технической службой до полного запуска и адаптации устройства.

Техническая поддержка

Оперативно отвечаем на все вопросы, возникающие в процессе эксплуатации, при необходимости обучаем персонал, осуществляем гарантийное и пост-гарантийное обслуживание системы управления. По заданию заказчика вносим дополнения и изменения в схему работы оборудования.

Исполнение УХЛ-1 (обогреваемые шкафы) для уличного размещения
Применяем различные системы заземления (TN-S, TN-C, IT, TT)
Шкафы с выводом информации на внешние устройства
В целях оптимизации стоимости применяем устройства плавного пуска
Производим модульные шкафы управления для бытового применения

Комплект поставки шкафа управления

Комплект поставки шкафа управления

Поставка шкафа управления осуществляется согласно требованиям заказчика. В поставки входят:

  • Шкаф управления, изготовленный согласно техническому заданию в соответствии с нормами электротехнической безопасности.
  • Паспорт изделия, содержащий основные технические данные шкафа, информацию о комплектности, свидетельство об упаковывании, свидетельство о приемке, гарантийный талон и прочую информацию, необходимую для ввода в эксплуатацию и безопасного использования оборудования.
  • Принципиальные схемы, необходимые для подключения, а также дальнейшего гарантийного и постгарантийного обслуживания объекта.
  • Предоставляются сертификаты на изделие, а также на элементную базу (в случаях, если сертификация не требуется - отказное письмо, свидетельствующее о допуске к использованию без сертификата).

Функции шкафа управления

  • Оперативное управление включением/отключением линий электрообогрева в ручном или автоматическом режимах.
  • Работа по заданному алгоритму с использованием терморегуляторов или специализированных контроллеров, к которым подключаются контрольные датчики температуры, а также при необходимости в зависимости от объекта датчики уровня, расхода, давления влажности, осадков и т.д.
  • Защита линий электрообогрева от скачков напряжения в питающей сети, перегрузок, а также при возникновении аварийной ситуации, перегреве или коротком замыкании.
  • Снижение пиковой нагрузки на питающую сеть за счет плавного (плавный пуск) или ступенчатого включения групп линий электрообогрева.
  • Контроль состояния технологических процессов, своевременное обнаружение аварийного режима работы системы обогрева и выдача сигналов об авариях, в том числе при необходимости в систему верхнего уровня (АСУ, АСУТП).
  • При необходимости оперативное переключение с основного на резервный ввод питания для бесперебойной работы обогреваемого объекта.

Типовой состав шкафа управления электрообогревом

Шкаф управления состоит из следующих основных элементов:

  1. Вводной автомат – для включения/отключения шкафа управления от сети и защиты от токов короткого замыкания в нагрузке или внутри самого шкафа.
  2. Автомат управления – для включения/отключения цепей управления элементов шкафа и защиты от токов короткого замыкания в цепи управления.
  3. Дифференциальные автоматы – для отключения нагрузки (нагревательных секций) при возникновении в ней токов короткого замыкания и токов утечки. Устанавливаются на каждую линию электрообогрева.
  4. Силовые контакторы, пускатели, реле и т.д. – для коммутации силовой нагрузки.
  5. Лампы сигнализации «Сеть», «Обогрев», «Авария», «Перегрев» и т.д. - для индикации работы шкафа управления. Индикация «Обогрев» и «Авария» осуществляется для каждой линии электрообогрева.
  6. Переключатели и кнопки - для выбора режима работы шкафа управления.
  7. Терморегуляторы и микроконтроллеры – для управления работой шкафа в автоматическом режиме по заданному алгоритму.
  8. Дополнительное оборудование.
  9. Элементы АСУТП (ПЛК, графические панели, интерфейсные модули и т.д.) для организации дистанционного контроля и управления технологическим процессом. Данные элементы устанавливаются по согласованию с Заказчиком.

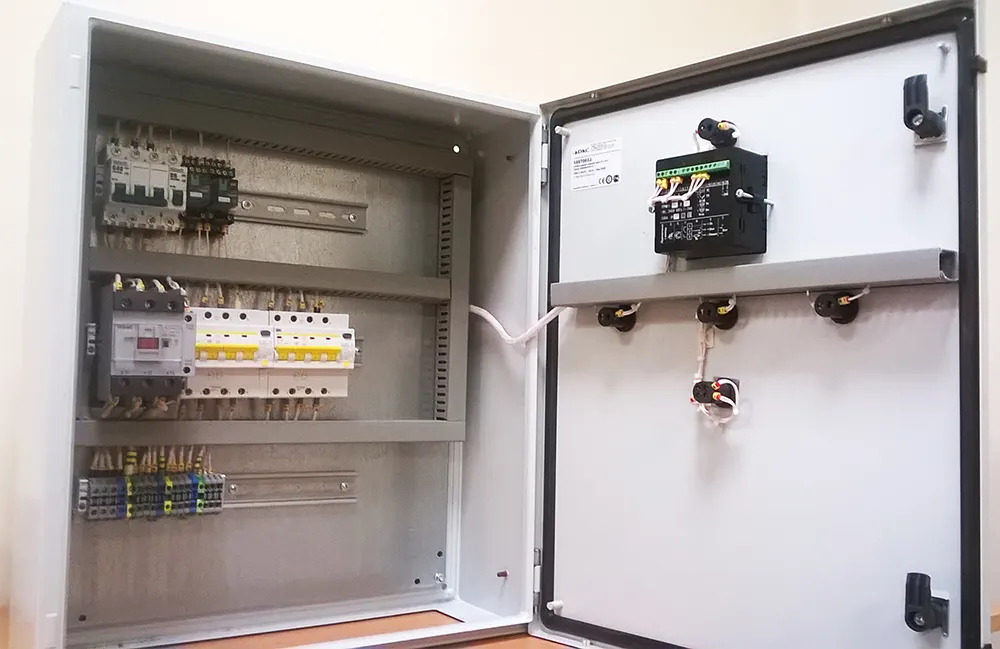

Пример состава шкафа управления

Наименование Тип ИЕК Кол-во
бокс ЩМП3-0 IP54 1 шт
вводной автомат ВА47-29 3п 32А 1 шт
вводной автомат ВА47-29 1п 6А 1 шт
вводной автомат ВА47-29 1п ххА 6 шт
автомат дифференциальный АД14 4Р 16А 30мА 2 шт
контактор модульный КМхх-40 1 шт
реле промежуточное РЭК-78/3 5А 230В 4 шт
разъем для реле РРМ78/3 4 шт
Переключатель XB7 ND-33 3 пол. 1 шт
Лампа сигнальная AD-22DS(зел.) 2 шт
Лампа сигнальная AD-22DS(красн.) 2 шт
клеммник ЗНИ-6 серый 3 шт
клеммник ЗНИ-6 синий 1 шт
клеммник ЗНИ-6 желто-зел. 1 шт
клеммник ЗНИ-4 серый 9 шт
клеммник ЗНИ-4 синий 6 шт
клеммник ЗНИ-4 желто-зел. 7 шт
кабель-канал перфорированный 40х40х2000 0,66
Провод ПВ3х1.5 3 шт
Провод ПВ3х1 5 шт
Провод ПВ3х0.5 60 шт
наконечник E1508 1 шт
наконечник E1008 1 шт
наконечник Е7508 1уп=100шт 1 шт
ограничитель на Din-рейку металл 8 шт
din-рейка L=300мм 3 шт
маркер кабельный МКН (комплект 0-9) 2,5мм2 1 шт
наклейка   6 шт
сальник PG-21 3 шт
терморегулятор ТРМ1-Щ1.У.Р 1 шт

Пример состава шкафа управления

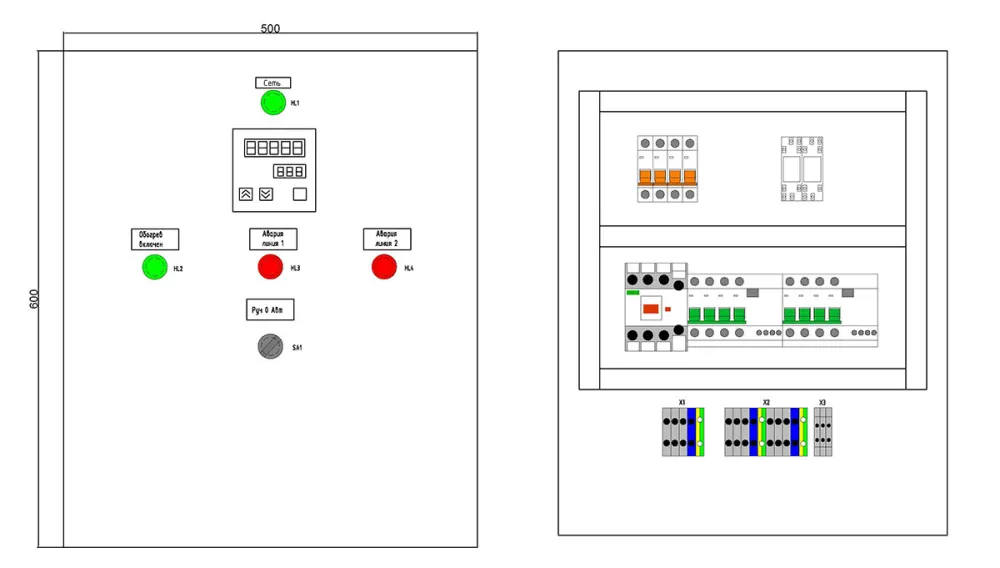

Схема шкафа управления

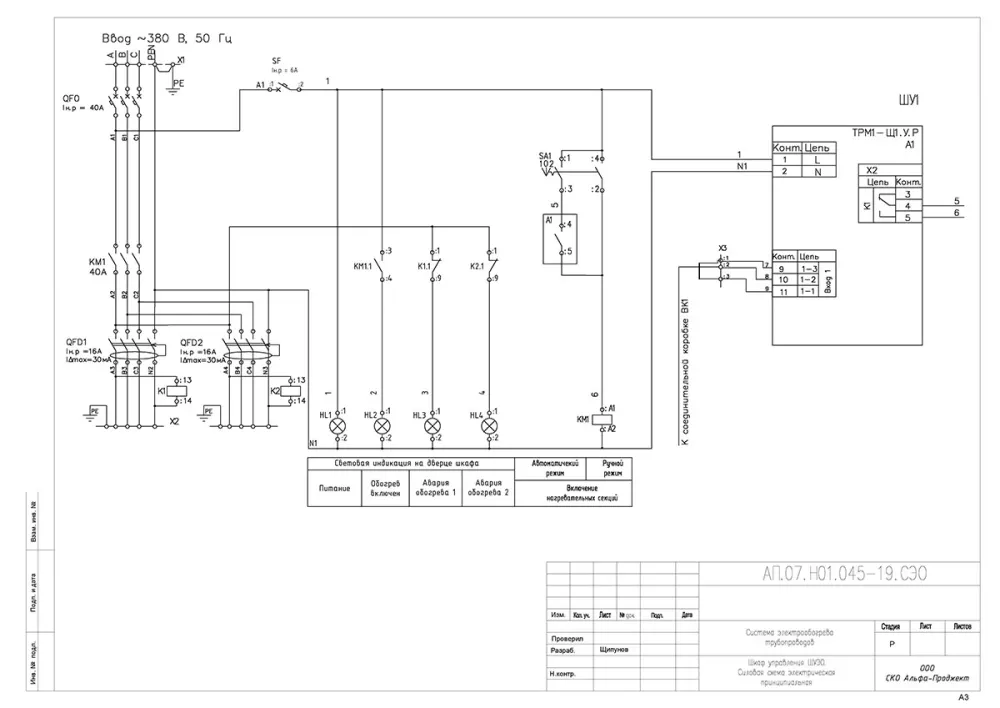

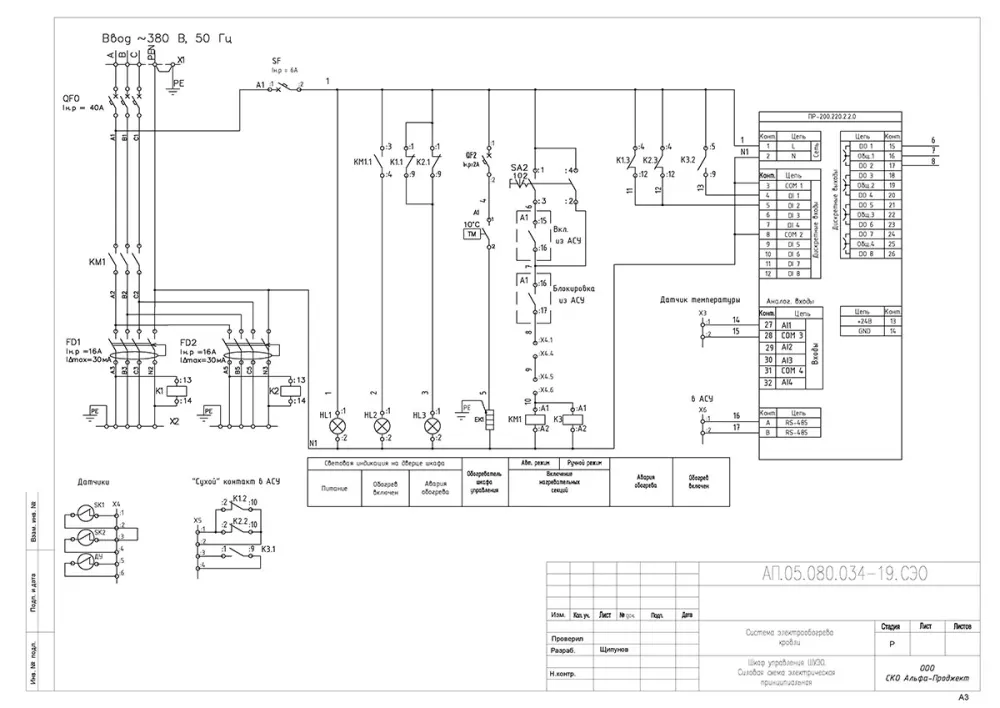

Шкаф управления ШУЭО. Сизовая схема электрическая принципиальная

Паспорта шкафов управления обогревом

Принципиальные схемы шкафов управления обогревом

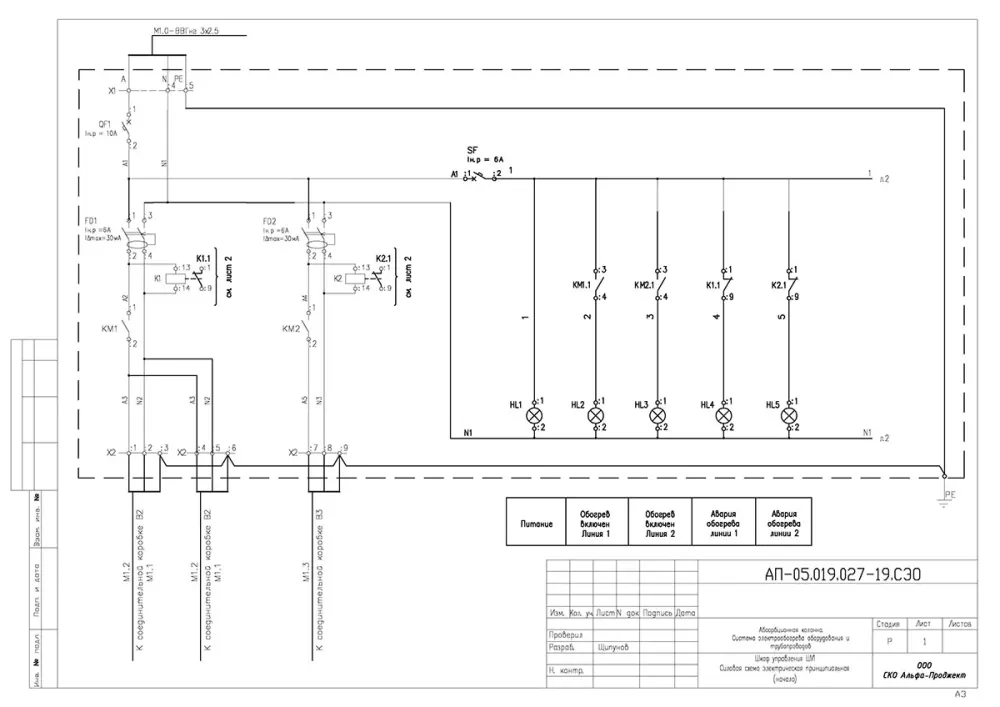

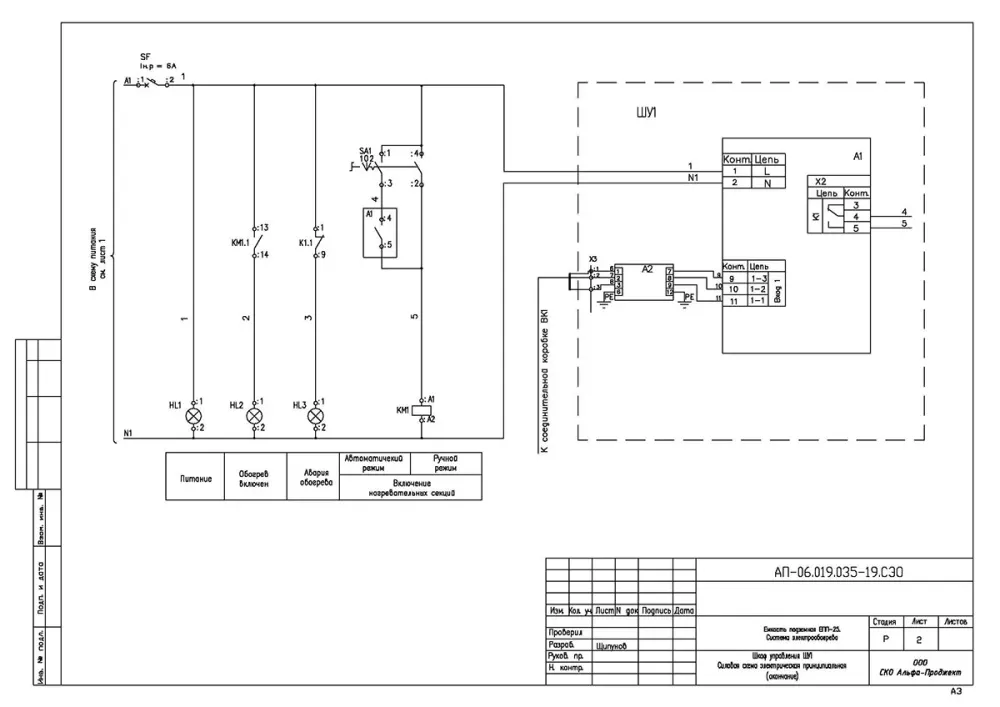

Принципиальная схема шкафа управления обогревом Принципиальная схема щита управления Принципиальная схема шкафа автоматики

Информация необходимая для заказа шкафа управления

Для заказа шкафа управления необходимо по возможности предоставить следующую техническую документацию:

  1. Заполненный опросный лист на систему электрообогрева.
  2. Опросный лист на шкаф управления с указанием типа используемого корпуса, степени защиты IP, системы заземления, производителя комплектующих и другие технические требования.
  3. При наличии проекта необходима проектная документация – однолинейная или принципиальная схема, спецификация комплектующих и т.д.

Наша компания осуществляет проектирование, комплектацию и сборку шкафов управления электрообогревом и другого щитового оборудования по техническому заданию Заказчика.

Сборка шкафов производится по стандартным схемам для данного оборудования, схемам Заказчика, а также индивидуальным схемам, выполненным для конкретного объекта.

В шкафы управления закладываются комплектующие известных мировых марок: ABB, Schneider Electric, Legrand, DEKraft, IEK, КЭАЗ, EKF и другие.

Заказчик получает вместе со шкафом управления полный комплект документации, включая компоновку шкафа, принципиальную схему, схему подключения к шкафу, спецификацию и паспорт на шкаф управления.

Все шкафы после сборки проходят испытания после сборки в соответствии с методиками тестирования.
