Проектирование систем электрообогрева
Система электрообогрева относится к электротехническому оборудованию и должна соответствовать общим стандартам безопасности, а также внутренним нормативам предприятия. Профессиональная разработка проекта электрообогрева повышает срок службы объекта, увеличивает надежность, снижает риск аварийных ситуаций и позволяет оптимизировать затраты на эксплуатацию. Система обогрева может включать как стандартные, так и специфические элементы, изделия, приборы, устройства, предназначенные для оптимального соответствия задачам обогрева. Поэтому для ее эффективной и долговременной работы важно качественно оценить исходные данные по объекту и подобрать наиболее подходящее техническое решение. Проектирование – один из самых важных этапов создания любого объекта. Наша компания осуществляет работы по проектированию систем электрообогрева на основании технического задания Заказчика в соответствии с нормативными документами: ПУЭ издание 7, ГОСТ 50571.25-2001, СНиП 41-03-2003, СП131.13330 и другими.
- Рассчитаем требуемую мощность
- Подберем кабель и крепления, подходящий для Вашего объекта
- Порекомендуем удобную систему управления
Проектирование обогрева: цели и задачи
Проект электрообогрева является специальной технической документацией, включающей обоснования, технические решения, номенклатуру и рекомендации по установке систем на основе греющего кабеля. Проект обогрева разрабатывается индивидуально в зависимости от назначения, параметров каждого объекта и режима его работы. При проектировании систем электрообогрева решаются задачи по:
- теплотехнике – расчет тепловых нагрузок и теплопотерь;
- электротехнике – подбор подходящего источника обогрева;
- конструированию – выбор необходимых электромонтажных изделий, разработка дополнительных узлов крепления и монтажа;
- экономике – минимизирование финансовых трат за счет грамотного подбора материалов, оборудования, крепежей, в пользу оптимального технического решения;
- рекомендации по установке и обслуживанию – принимаются технические решения по сокращению точек обслуживания, с учетом удобства их дальнейшей эксплуатации.
Техническая (рабочая) документация, созданная в ходе проектирования, позволит заказчику получить максимально точные сведения о системе электрообогрева, предоставит возможность уменьшения эксплуатационных расходов, учтет все нюансы и особенности монтажа. А также является основным рабочим документом для служб снабжения, монтажа и других подразделений. Проект позволит оптимизировать расходы и упростит работу с подрядчиками, начиная с момента их подбора.
Для чего нужен проект обогрева (рабочая документация)
Проект обогрева является частью документов на здание /его часть. Этот документ может понадобиться в любой момент, в частности, для проверки контролирующими органами. Проект на обогрев делается, когда:
- здание возводится «с нуля» с определенным назначением. И на это здание в обязательном порядке должен быть проект, в котором в соответствующих разделах указан электроообогрев, в зависимости от того, что именно обогревается;
- капитальный ремонт, например, может измениться потребляемая мощность в зависимости от электрообогрева;
- в процессе эксплуатации здания, при обслуживании или проведении ремонтных работ. Проект предоставит полную информацию, в частности, о размещении электрообогрева, кабелей и оборудования.
Объекты проектирования кабельного обогрева
Мы осуществляем проектирование систем электрического обогрева от небольшого частного или загородного дома до крупных промышленных объектов с узкоспецифическими требованиями, в том числе для агрессивных и взрывоопасных сред:
За 17 лет мы выполнили более 1400 проектов
Проектирование электрообогрева частного дома делается на моменте проектирования электроснабжения всего дома. Т.к. общая мощность, выделяемая от электросетей на частный дом – 15 кВт, и в нее нужно уложиться с бытовым потреблением и с электрообогревом. В комплекте проектной документации является частью раздела ОВ – отопление и вентиляция.
В проектировании промышленного обогрева объектом проектирования может быть само здание, его части и оборудование:

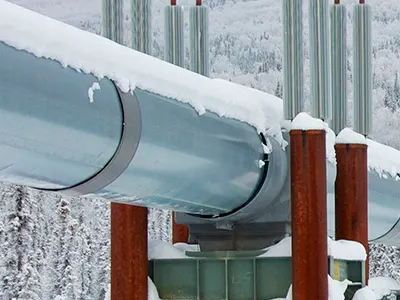

- трубопроводы (в т.ч. водопровод и канализация);

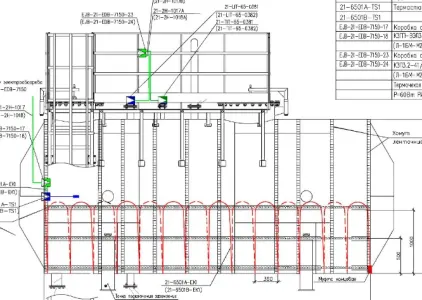

- резервуары;

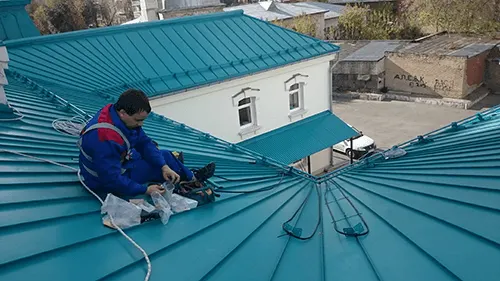

- кровля (в т.ч. эксплуатируемая) и водосточная система;
- открытые площадки: парковки, спортивные площадки;
- входные группы, лестницы и т.д.
Для общественных и промышленных зданий проектирование электрообогрева должно быть сделано обязательно – это требование законодательства.
Разработкой проектов занимаются компании, имеющие разрешительные документы и СРО на проектирование. Специалисты данной компании периодически подтверждают свою квалификацию и являются аттестованными членами НОПРИЗ.
Последствия попытки «сэкономить» на проектировании могут быть весьма плачевны – это и некорректная работа оборудования, и проблемы в эксплуатации и ремонте, высокое энергопотребление или недостаточное количество выделяемого тепла, а также проблемы с компетентными контролирующими органами.
Этапы проектирования систем электрического обогрева
- Изучение технического задания, сбор исходных данных.
- Теплотехнический расчет системы электрообогрева.
- Выбор элементов системы обогрева (кабеля, соединительных коробок, автоматики, ШУ, крепления и т.п.).
- Формирование ТКП на проектирование.
- Выполнение рабочей документации (РКД) в соответствии с требованиями технического задания заказчика и нормативно-технической документацией.
- Согласование комплекта РКД с заказчиком.
- Выдача согласованной РКД Заказчику в требуемой форме (pdf, dwg, бумажный экземпляр).
- Сопровождение РКД на стадии строительно-монтажных работ (при необходимости).
Что входит в проектную документацию
- Обложка;
- Титульный лист;
- Общие указания;
- Схема раскладки нагревательных кабелей;
- Схема монтажных изделий;
- Альбом типовых узлов крепления;
- Однолинейная схема шкафа управления;
- Схема подключения к шкафу управления;
- Задание на подвод питания;
- Руководство по эксплуатации;
- Спецификация оборудования, изделий и материалов.
Ведомость рабочих чертежей основного комплекта и ведомость ссылочных и прилагаемые документов согласовывается с заказчиком перед началом проектирования.
Преимущества заказа проектирования в компании «СКО Альфа-Проджект»
- Бесплатный качественный расчет вашего проекта в сжаты сроки;
- Оперативные корректировки проекта на этапе согласования;
- Обеспечение максимального экономического эффекта при работе системы электрообогрева;
- Наличие СРО на выполнение проектных работ;
- Помощь в согласовании проектной документации с контролирующими органами;
- Использование современной элементной базы, в т.ч. новинок и материалов;
- Соблюдение требований ГОСТ, ПУЭ, СНиП и т.д.;
- Предоставление полной технической документации, исполнительных схем шкафов управления обогревом;
