Подогрев пола свинарников, коровников, крольчатников и курятников

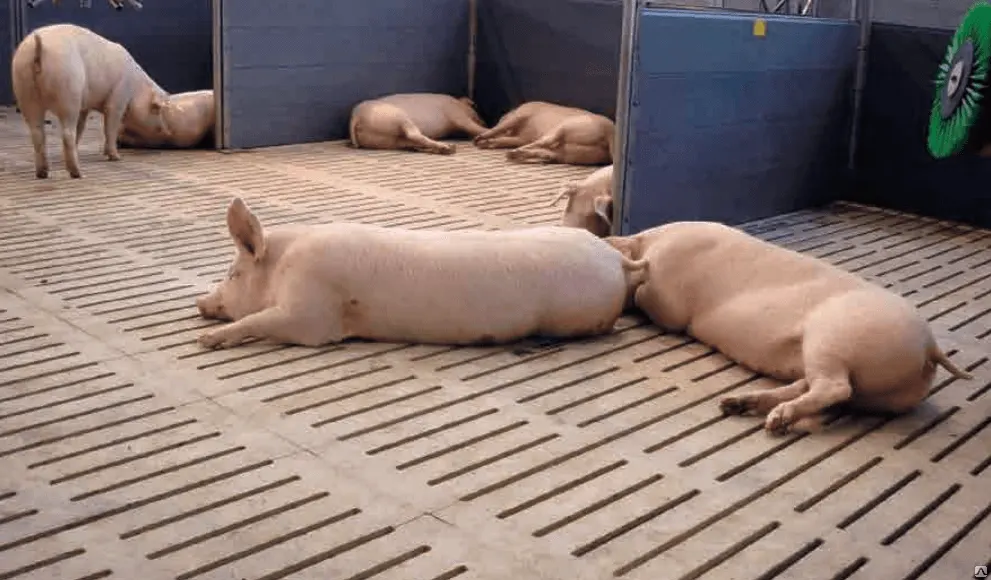

Подогрев пола свинарника

Для эффективного разведения и снижения затрат в современном животноводстве применяются передовые технологии электрообогрева. Системы кабельного обогрева всё чаще предусматриваются уже на этапе строительства комплекса и закладываются в проект коммуникаций объекта. Можно долго перечислять причины такой популярности теплого пола среди фермеров, если кратко – это экономично, безопасно и долговечно.

Холодный пол доставляет массу неприятностей животным и их владельцам. Во-первых, это теплопотери, которые в любом случае необходимо компенсировать в холодное время года. Размещение свиноматок, цыплят, молодняка в зоне докармливания на холодном полу приводит к снижению рождаемости, задержкам роста и болезням животных.

Улучшаются санитарные условия содержания животных, так как влага с поверхности пола испаряется быстрее, помещение станет заметно суше.

Благодаря многочисленным исследованиям, доказано, что применение обогрева пола снижает на 20-30% потребление корма животными (энергия больше не тратится на поддержание температуры), на 5% - смертность молодняка, а также повышает производительность свиноматок, большую часть времени проводящих с потомством именно на полу. При этом животные не сбиваются в кучу, чтобы согреться, а свободно перемещаются по всему пространству загона.

Преимущества теплого пола

Основные преимущества данного вида подогрева:

Экономичное потребление электроэнергии

Тепловыделение систем на основе греющего кабеля легко контролируемо по датчикам температуры пола и воздуха. Это гарантирует мгновенную реакцию отопления на изменение климата в помещении. Для комфортного пребывания животных в зоне обогрева поддерживается температура пола 24-26 С°. Другие источники тепла (тепловые пушки, инфракрасные обогреватели, конвекторы и т.д.) для достижения того же результата показывают эффективность в 2 раза ниже.

Равномерный прогрев поверхности

Кроме греющего кабеля ни один отопительный прибор не прогреет пол (да и воздух) так равномерно. Нагревательный элемент размещается с определенным шагом укладки под поверхностью пола, обеспечивая постепенное тепловыделение. Само основание пола, чаще всего это бетонная стяжка или её производные, при этом становится теплоаккумулирующим элементом и превращается в своего рода батарею.

Безопасность

Также по сравнению с другими обогревателями – нагревательный элемент не имеет абсолютно никакого контакта с животными, и невозможно даже предположить ситуацию, в которой животное может к нему подобраться - кабель наглухо замурован в бетон. По тем же причинам данному обогревателю не повредит санитарная обработка или уборка. Температура постоянно регулируется системой управления - терморегуляторами и датчиками.

Автономность

Система автономна и благодаря современным устройствам позволяет программировать обогрев буквально по часам, а дистанционное управление дает возможность управлять отоплением из любой точки мира (при наличии связи).

Долговечность

Большинство производителей дают довольно длительную гарантию на системы обогрева пола – от 10 лет до пожизненной, что укладывается в графики капитального ремонта животноводческих комплексов. При замене не обязательно демонтировать старую систему, можно укладывать новый слой стяжки с теплым полом на имеющееся основание. К тому же система ремонтопригодна. При повреждении участка нагревательного кабеля, он заменяется в месте обрыва.

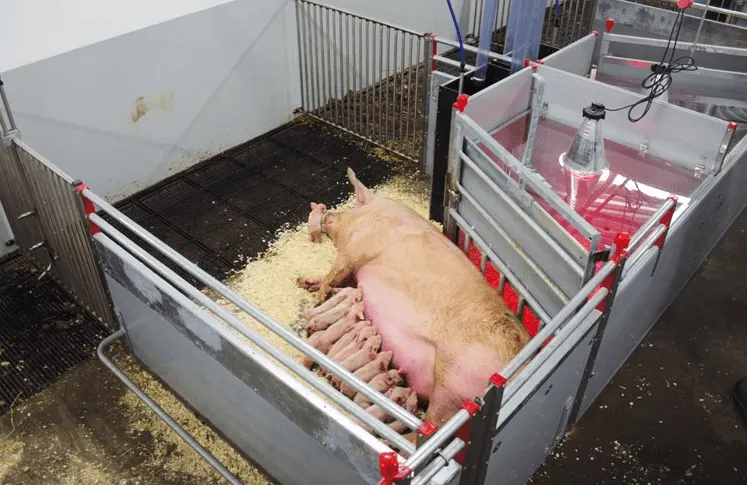

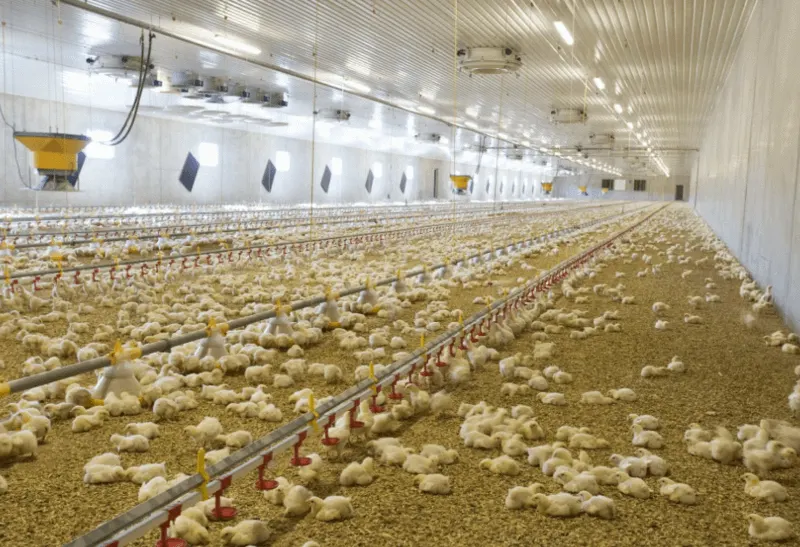

Ферма свиней с теплым полом Ферма цыплят с теплым полом

Способ организации теплого пола в свинарниках, коровниках, крольчатниках и курятниках

Наиболее современным способом укладки греющего кабеля для подогрева пола помещений для животных является укладка в стяжку. Это необходимо делать либо в момент организации самой стяжки, либо при заливке дополнительного слоя бетонного покрытия пола. Это всегда влажный монтаж.

Существует также обогрев при помощи так называемых «свиноплит», это секции бетонных оснований с уже залитыми в них нагревательными секциями. Каждая плита имеет свою площадь обогрева. Неудобство, во-первых, в транспортировке и монтаже – каждый такой обогреватель нужно установить, подключить отдельно к сети или в систему, что вредит долговечности и безопасности использования. Данный вид обогрева подходит для локального размещения в небольших хозяйствах для 3-4 животных, но совершенно неудобен для крупных свинокомплексов или коровников. В конечном итоге транспортировка, монтаж и подключение уровняют выгоду.

Чтобы рассчитать затраты на покупку и монтаж системы обогрева пола учитывают общую площадь полезной обогреваемой поверхности. Тепловыделение зависит напрямую от мощности на 1 кв.м. Чем моложе и меньше животное – тем большую мощность необходимо закладывать.

Тип животного Мощность системы (Вт/м.кв)
Цыплята 180-200
Поросята (до 20кг) 180-200
Взрослые животные 100-150

Для обогрева бетонного пола используются нагревательные секции резистивного кабеля. Они спроектированы и произведены на заводе-изготовителе и имеют определенную длину, которую нельзя изменять. Каждой длине соответствует определенная мощность секции. Именно по ней подбирается и комплектуется система обогрева.

Пример. Общая площадь обогреваемого свинарника получилась 40 м2. В нем размещается свиноматка с поросятами, берем среднюю мощность 190 Вт/м2.

40*190 = нам необходима система кабельного обогрева 7600 Вт. Секции такой мощности для бытового обогрева не применяются, используется несколько комплектов, подключаемых к терморегулятору – одному (соответствующей мощности) или нескольким. В данном случае мы можем взять 3 секции по 2700Вт. Итого получим суммарную мощность системы обогрева 3*2700=8100Вт, что соответствует в данном случае 202Вт/м2. В качестве автоматики управления можно использовать 3шт терморегулятора по одному на каждую секцию или шкаф управления, к которому будут подключаться все 3 нагревательные секции.

В наличии Производим сами
Комплект кабеля Gulfstream ROOF 400/23,5м
Комплект кабеля Gulfstream ROOF 400/23,5м
  • Общая мощность системы: 400 Вт
  • Линейная мощность: 17 Вт/м.п.
  • Площадь обогрева теплицы: 4.0-5.0 м²
  • Назначение: Кровля / Обогрев теплиц / Открытые площадки
  • Страна производства: Южная Корея
  • Экран: Алюминиевая фольга
Розничная цена: 3 639 р. / шт 4 003 р. / шт
Комплект кабеля Gulfstream SNOW 3400/120,0м
Комплект кабеля Gulfstream SNOW 3400/120,0м
  • Общая мощность системы: 3400 Вт
  • Линейная мощность: 28 Вт/м.п.
  • Назначение: Открытые площадки
  • Страна производства: Южная Корея
  • Экран: Алюминиевая фольга
  • Тип изоляции: СПЭ
Розничная цена: 20 374 р. / шт 22 412 р. / шт
В наличии Производим сами
Комплект кабеля Gulfstream ROOF 1000/58,3м
Комплект кабеля Gulfstream ROOF 1000/58,3м
  • Общая мощность системы: 1000 Вт
  • Линейная мощность: 17 Вт/м.п.
  • Площадь обогрева теплицы: 10.0-12.5 м²
  • Назначение: Кровля / Обогрев теплиц / Открытые площадки
  • Страна производства: Южная Корея
  • Экран: Алюминиевая фольга
Розничная цена: 9 440 р. / шт 10 384 р. / шт

Греющий кабель для пола на животноводческих предприятиях

Для обогрева бетонных полов (как правило, пол на животноводческих фермах организован заливной – бетон, либо бетон с упрочненным верхним слоем) применяется двухжильный резистивный греющий кабель. Саморегулирующийся кабель для обогрева полов не используют, так как он за счет эффекта саморегулирования недостаточно эффективен и коммерчески невыгоден.

Кабель укладывается змейкой с рассчитанным шагом укладки исходя из необходимой мощности на 1 м2. Линейная мощность кабеля может быть от 14 до 28 Вт/м. Кабель имеет экран и внутреннюю изоляцию жил, внешняя оболочка из ПВХ пластификата предохраняет кабель во время укладки, обеспечивая защиту от пыли и влаги. Погруженный в стяжку кабель полностью изолирован от внешней среды, что исключает механические повреждения и коррозию.

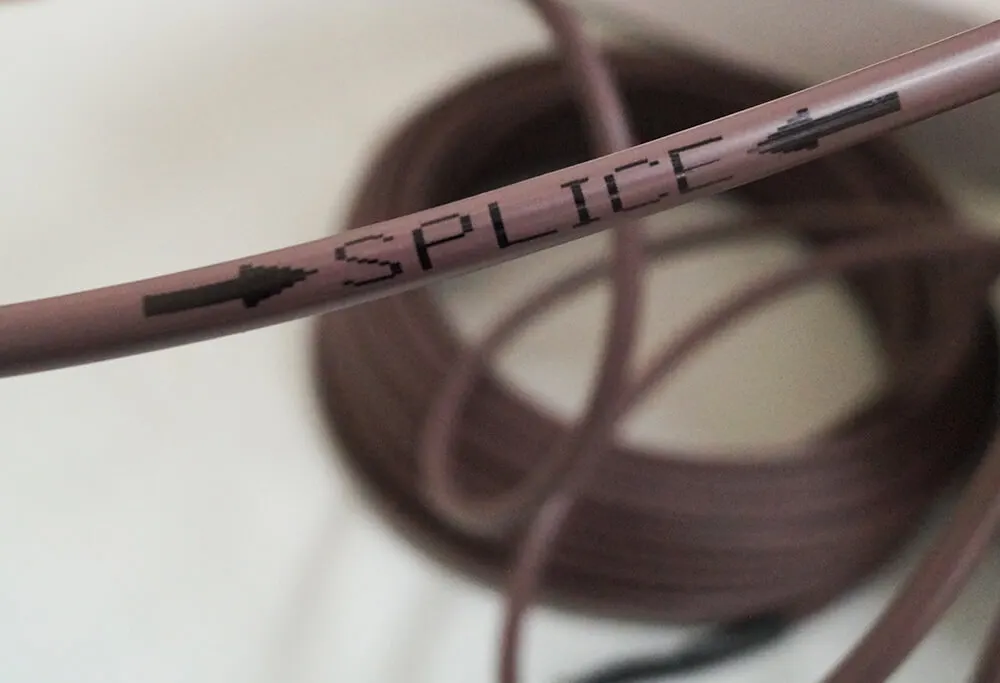

Саморегулирующийся греющий кабель Структура греющего кабеля

Резистивный кабель поставляется в готовых секциях соответственно обогреваемой площади. Может использоваться одна или несколько секций, подключаемых к терморегулятору. Для укладки кабеля предварительно составляется схема, на которой отмечается расположение кабеля, а также места размещения терморегулятора либо шкафа управления.

Резистивная нагревательная секция подключается только через автоматику управления (терморегулятор либо шкаф управления с встроенным терморегулятором). Так как кабель постоянной мощности не обладает способностью к саморегулированию тепловыделения, контроль осуществляется термостатом по датчику температуры пола или/и воздуха. Датчик температуры пола располагается в стяжке между витками кабеля на равном удалении от греющего провода.

Использование терморегулятора делает работу системы автономной, программируемые контроллеры позволяют настроить работу системы в необходимом режиме, а также значительно экономят расход электроэнергии.
