Саморегулирующийся кабель SAMREG 16-2

Мощность
16 Вт
Назначение
трубопровод
Экран
без экрана
Тип
саморегулирующийся
Вид
низкотемпературный
Бренд
Samreg
Производитель
Южная Корея
Все характеристики
Помощь инженера
Основные характеристики
Мощность
16 Вт
Назначение
трубопровод
Экран
без экрана
Тип
саморегулирующийся
Вид
низкотемпературный
Применение
без взрывозащиты
Maкс. температура (рабочая)
65 °C
Макс. температура (воздействия)
85 °C
Оболочка
полиолефин
Количество жил
2
Минимальная температура монтажа
-40 °C
Минимальная температура окружающей среды
-50 °C
Рабочее напряжение
220 В
Габариты
11.1 х 4.5 мм
Масса (за метр)
0.065 кг
Описание товара

Применение Samreg 16-2

Саморегулирующийся кабель Samreg-16-2 используется для обогрева бытового трубопровода (водопроводных и канализационных труб) – монтаж производится на трубу под теплоизоляцию. Это значит, что Samreg 16-2 не используется на открытом воздухе и не погружается в жидкость, для этих целей существует другой вид кабеля, защищенный экраном и стойкий к воздействию ультрафиолета (например Samreg-16-2-CR).

Самрег кабель Samreg-16-2 является аналогом:

Fine KOREA SRL-16-2 ССТ 17КСТМ2-Т Raychem GM-2X TSA-18P Nexans DEFROST PIPE 15
xLayder EHL16-2CR RST Ensto EFPO15 Optiheat 15/30 Termon 5-FLX-OJ Thermo FreezeGuard CLT-25JT DEVI PIPEGUARD 18

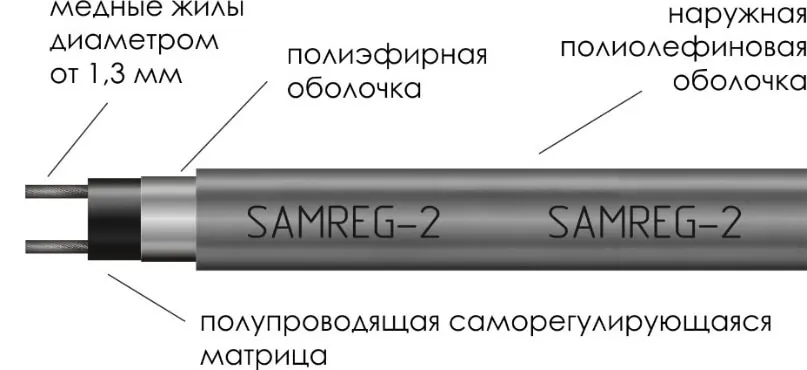

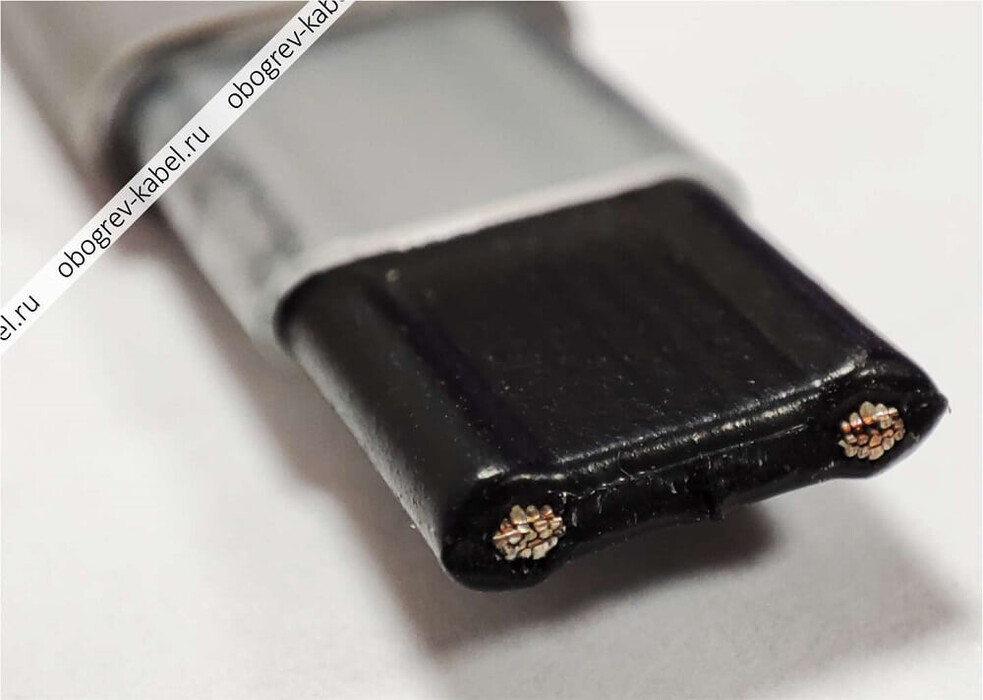

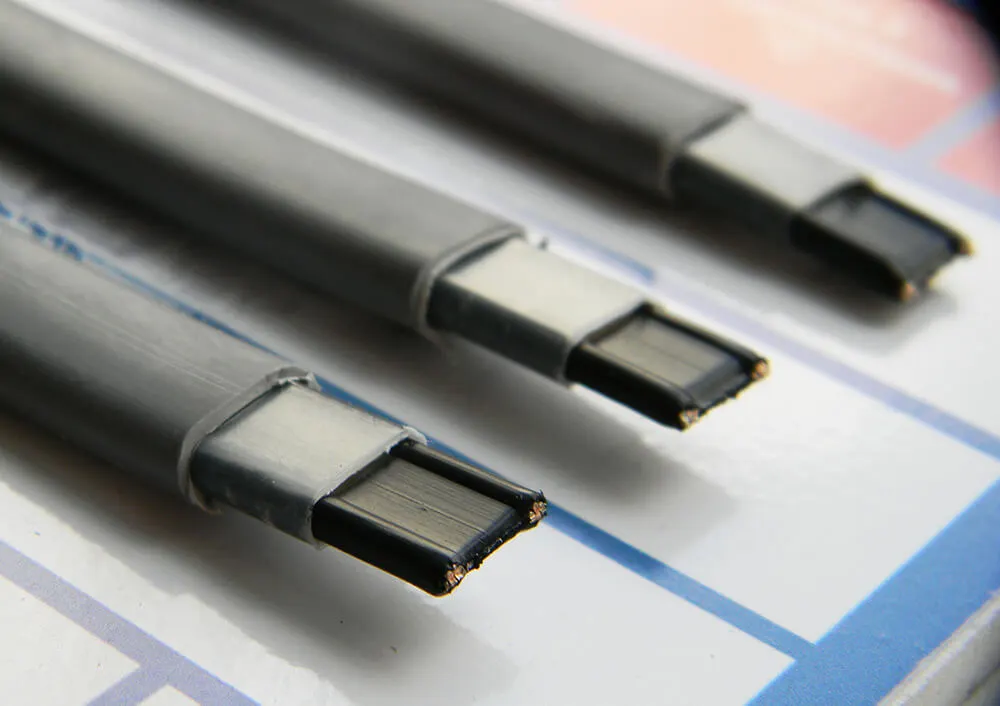

Строение кабеля Samreg 16-2 Защита от UV-излучения

Характеристики саморегулирующегося кабеля

Максимальная температура (рабочая) 65°С
Максимальная температура (воздействия) 85°С
Минимальная температура монтажа -40°С
Рабочее напряжение 220-240 В
Температурный класс Т6
Макс. сопротивление защитной оплётки ≤18.2Ω/км
Сечение жилы 16 AWG
Гарантия 5 лет
Габариты кабеля 11.1х4.5мм
Масса 6кг/100м
Минимальный радиус изгиба 50мм

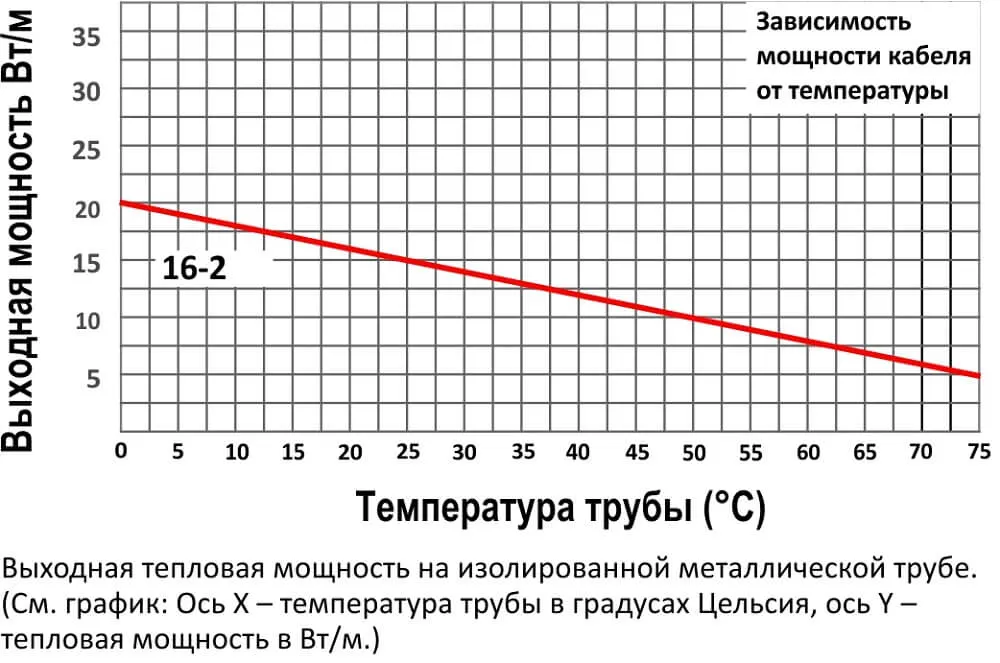

Зависимость мощности кабеля Samreg 16-2 от температуры

Максимальная длина кабеля в секции

Мин. t° запуска Ток, А Samreg 16-2
10°С 16 135 м
20 135 м
25 135 м
32 135 м
40 135 м
-10°С 16 135 м
20 135 м
25 135 м
32 135 м
40 135 м
-20°С 16 105 м
20 135 м
25 135 м
32 135 м
40 135 м
-40°С 16 67 м
20 90 м
25 125 м
32 135 м
40 135 м

Информация для заказа

Расшифровка маркировки кабеля Samreg 16-2

Комплектующие

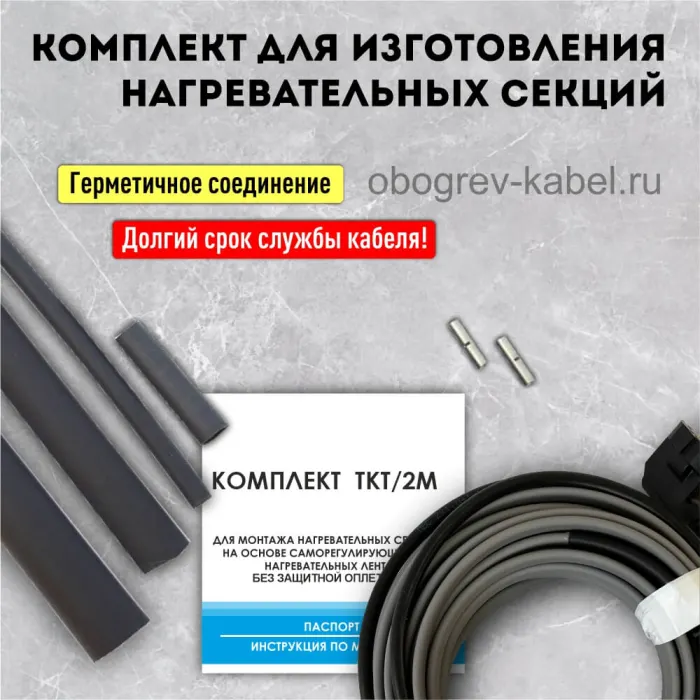

Заделка нагревательной ленты при изготовлении секции производится при помощи термоусаживаемых трубок на клеевой основе, входящих в комплект для термоусадки и гильз, ТКТ-2М на клеевой основе.

Муфтированием отрезок нагревательного кабеля соединяется с питающим проводом для подключения к сети.

Форма поставки кабеля

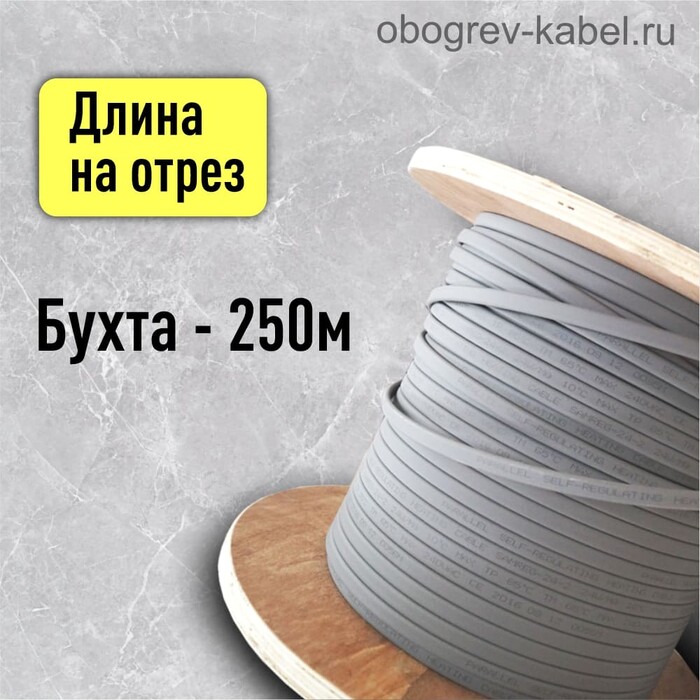

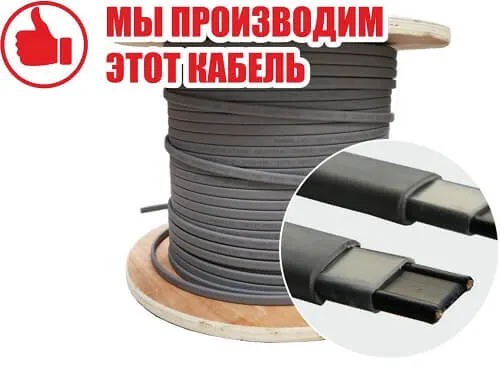

Бухта 250м саморегулирующегося кабеля SAMREG 16-2
Бухта 250м

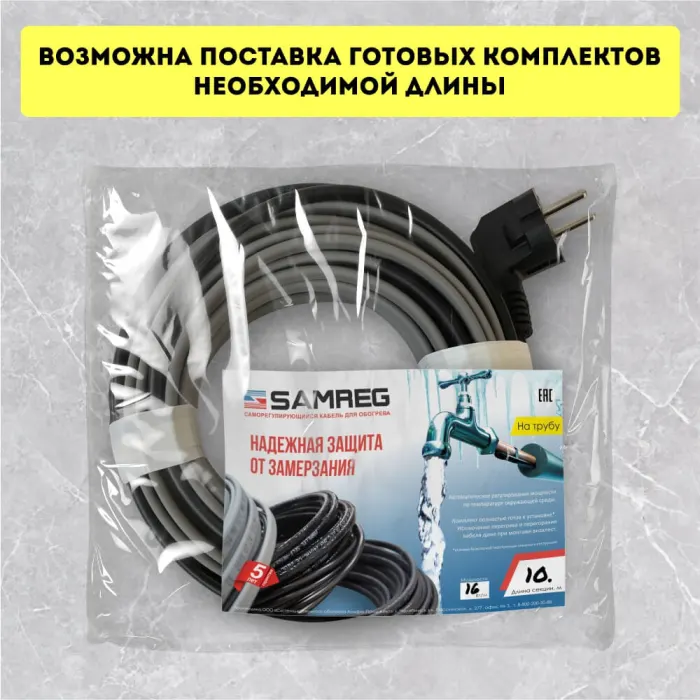

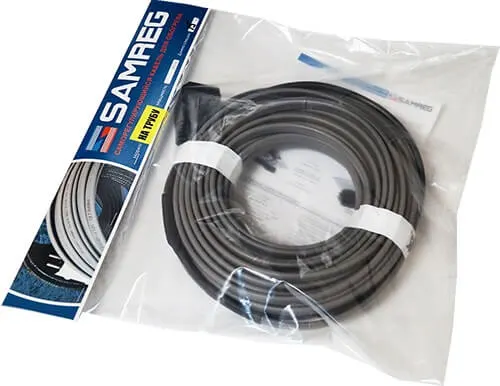

Готовые комплекты греющего кабеля SAMREG 16-2
Готовые комплекты

Значимые характеристики греющего кабеля Samreg-16-2

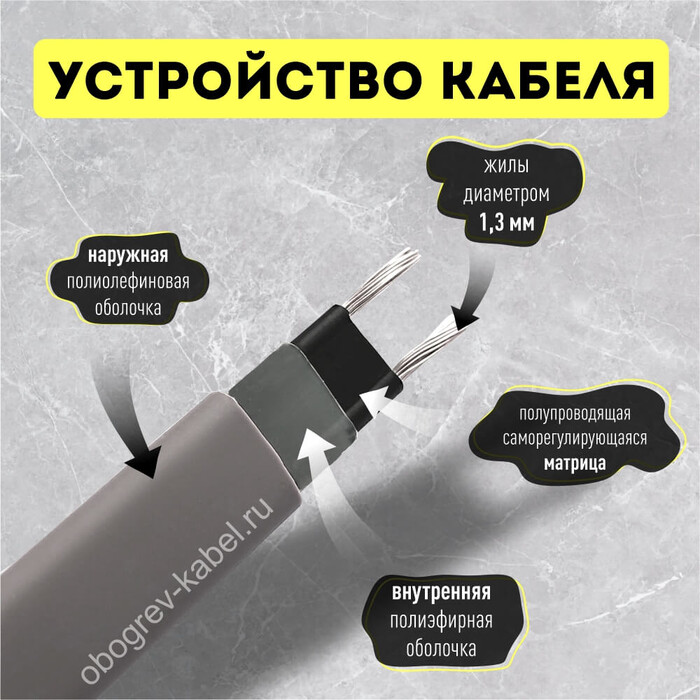

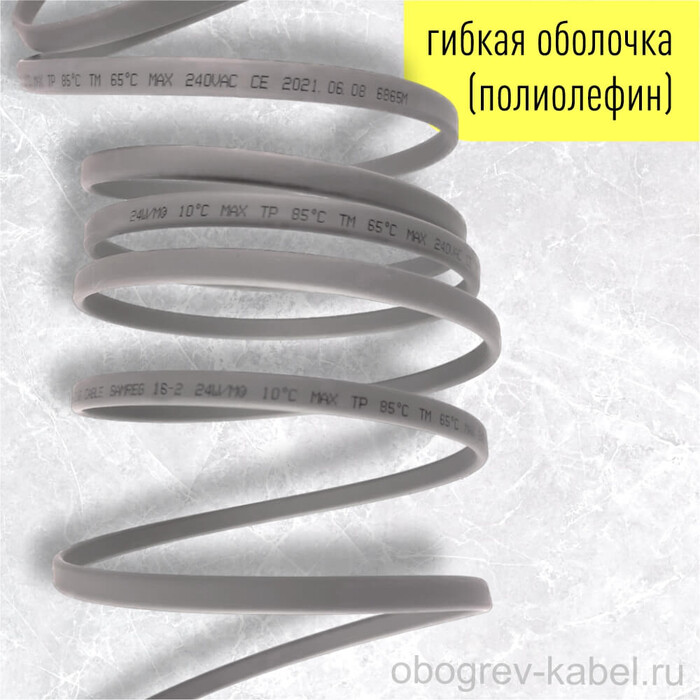

Материал, количество и толщина оболочек. Кабель для обогрева бытового трубопровода Samreg-16 имеет внешнюю оболочку из полиолефина, которая защищает кабель от внешних воздействий, и внутреннюю, которая изолирует полупроводниковую матрицу. Оболочки кабеля достаточно гибкие, чтобы обеспечить максимальное удобство при монтаже, в том числе и на мелких деталях труб (кранах, сгибах, фитингах), при сгибании не образуются складки и пузырьки воздуха.

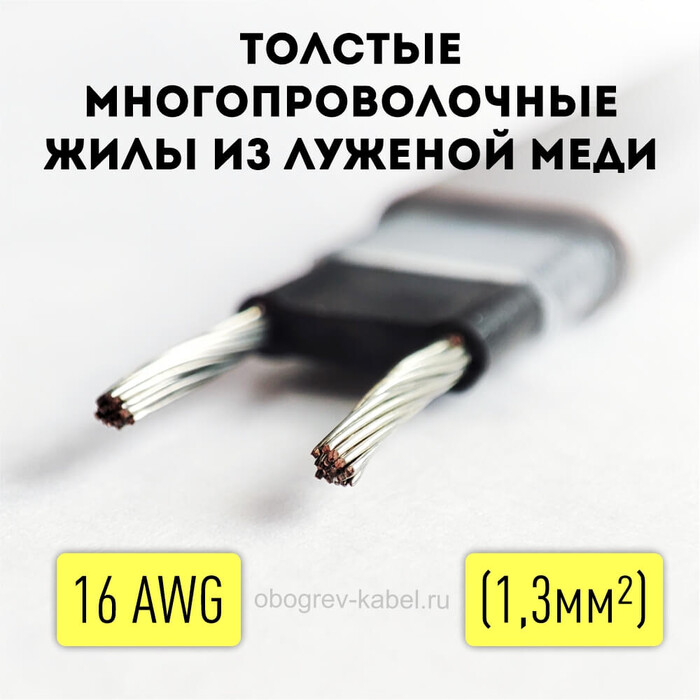

Толщина греющей жилы напрямую влияет на сопротивление, а также на величину пусковых токов. Жилы нагревательного кабеля Samreg-16 имеют толщину не не менее 1.3 мм.

Данный кабель относится к низкотемпературному классу, это значит, что максимальная температура воздействия (то есть температура, при которой конструкция кабеля сохраняет свои свойства и функции) равна 85°С. Это значение соответствует температурным характеристикам материала теплоизоляции, а также большинства видов бытового трубопровода. Рабочая температура - 65°С, вне зависимости от мощности, греющий кабель стремится к удержанию данного значения.

Таким образом, исходя из принципа саморегуляции Samreg-16-2 будет потреблять 16 Вт/м, достигнув своей рабочей температуры (65°С), при увеличении температуры окружающей среды мощность кабеля будет снижаться, пока рабочая температура не упадет ниже, далее цикл повторяется. При снижении температуры окружающей среды теплопотери с поверхности трубопровода возрастают, и, следовательно, увеличивается мощность кабеля, чтобы обеспечить поддержание заданной температуры.

Зависимость мощности кабеля Samreg 16-2 от температуры окружающей среды

Температура -10°С 0°С 10°С 20°С 30°С 40°С 50°С 60°С 70°С 80°С 90°С
Мощность 21.7 18.7 16.0 13.2 10.8 8.6 6.4 4.2 2.0 0.0

На различных участках трубы температурные условия могут отличаться (стыки, изгибы, глубина залегания трубопровода), саморегулирующийся кабель не допускает перегрева или переохлаждения, на любом участке температура системы будет соответствовать заданным параметрам. В этом главное преимущество саморегулирующегося кабеля Samreg-16-2 – безопасность и экономичность обогрева.

Поэтому при организации защиты от замерзания необходимо использовать теплоизоляцию труб, чтобы сократить теплопотери с поверхности, тем самым сохранив тепловую энергию нагревательного элемента.

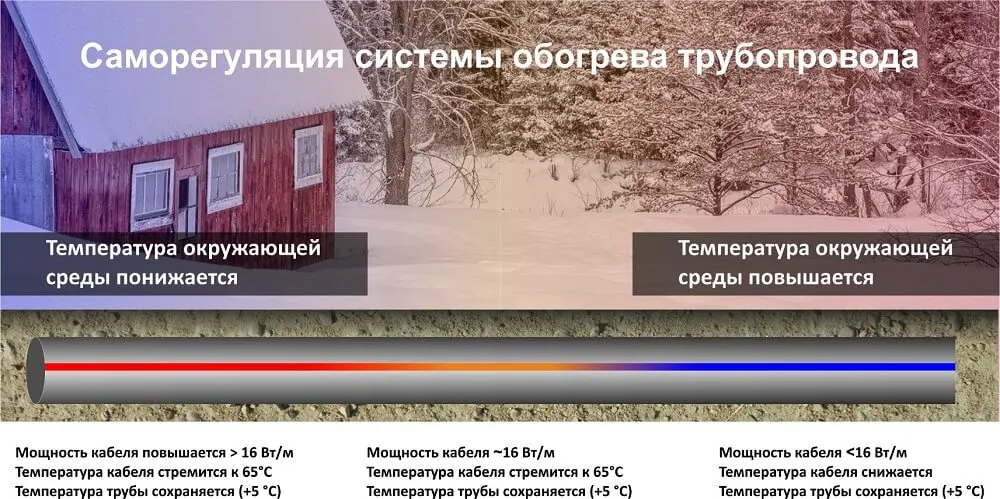

Саморегуляция системы обогрева трубопровода

Теплопотери с поверхности трубопровода зависят от диаметра и материала трубы, а также от минимальных температур холодного периода. Эти данные необходимо учитывать при расчете мощности системы обогрева. Примерную мощность кабеля, необходимую для поддержания положительной температуры можно рассчитать по таблице:

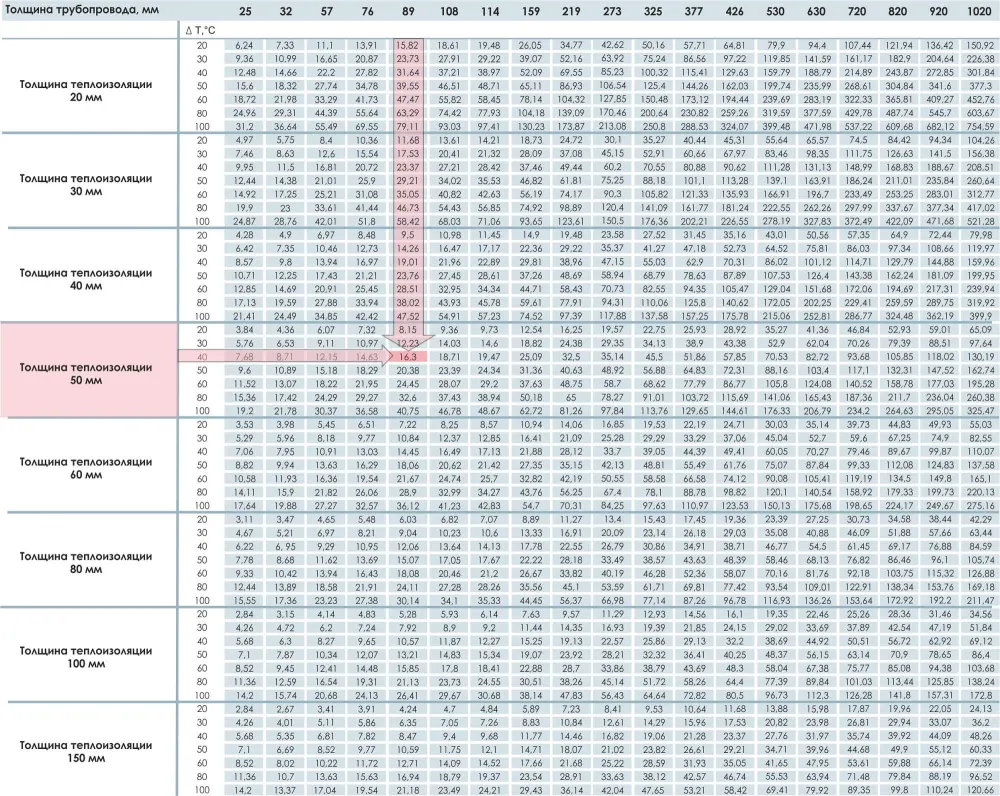

Расчетные теплопотери

Расчетные теплопотери, Qv, Вт/м при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м, °С) – соответствует утеплителю типа минеральная вата.

Согласно данной таблице, чтобы обогреть 10м трубопровода диаметром 89мм с толщиной теплоизоляции 50мм, при дельте 40 (разница между минимальной температурой и +5°С) необходимо 10м Samreg-16-2.

В случае, если по расчетам мощности кабеля не хватает для поддержания заданной температуры (например необходим кабель мощностью 24-30 Вт/м), можно использовать кабель меньшей мощностью, размещенный на трубе по спирали или в две нитки.

Применение греющего кабеля Samreg-16-2

Обогрев водопровода греющим кабелем
Саморегулирующийся греющий кабель – всё что нужно знать!
Какой кабель лучше? Проверка греющего кабеля

Объекты с применением греющего кабеля Samreg-16-2
