Обогрев мансардных и чердачных окон греющим кабелем

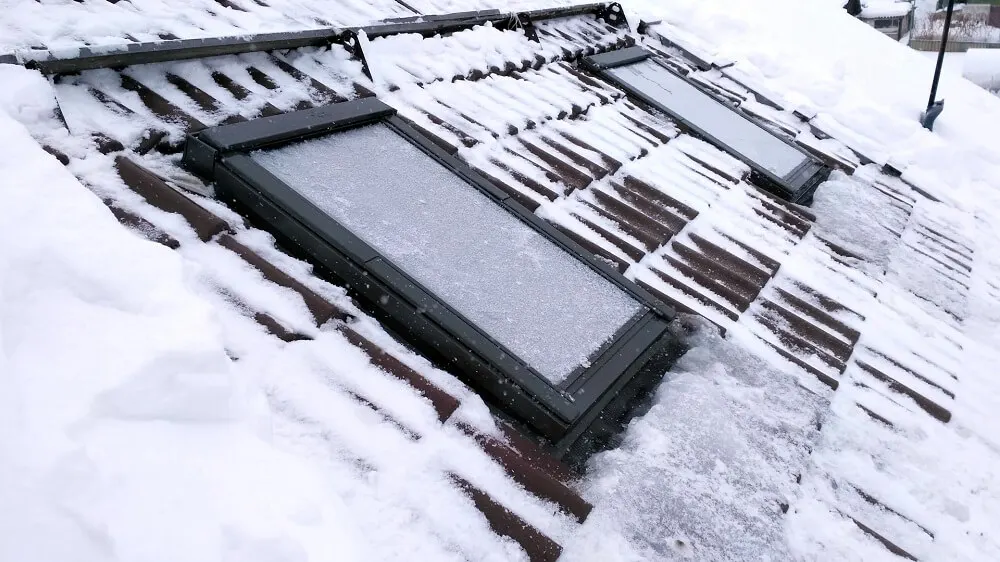

Обогрев мансардных окон греющим кабелем

Система электрического обогрева мансардных окон, расположенных на кровли здания является неотъемлемой частью водосточной системы. Это связано с тем, что решаемые задачи системы антиобледенения водосточной системы здания, выполненной при помощи водосточных желобов и труб должны решаться совместно с электрическим обогревом мансардных окон. Задача системы антиобледенения решается путем отвода талых вод с кровли здания в ливневую канализацию при помощи водоприемных и водоотводных элементов.

Систему электрического обогрева мансардных окон необходимо применять на теплых кровлях, с круглогодичным нахождением постоянных положительных температур внутри чердачных помещений кровли.

Теплые кровли чердачных помещений зданий выполняются с применением разных видов и типов материалов тепловой изоляции. Целью, которых является задача снижения величины тепловых потерь через наружную поверхность кровли в окружающую среду наружного воздуха.

Материалом мансардных окон является стекло, пластиковый или деревянный каркас, створки, система уплотнений и герметизации, выполненная при помощи резиновых изделий и других материалов.

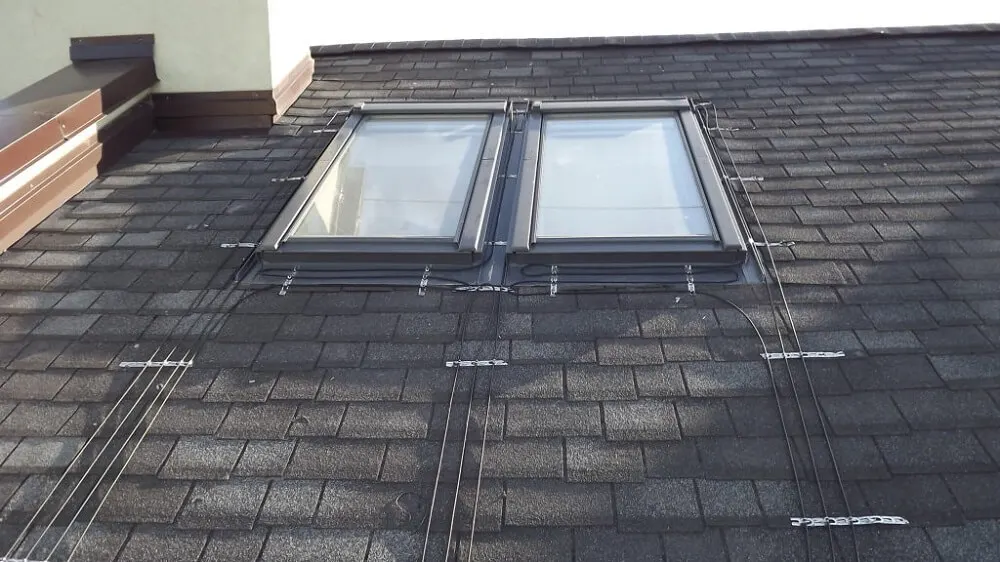

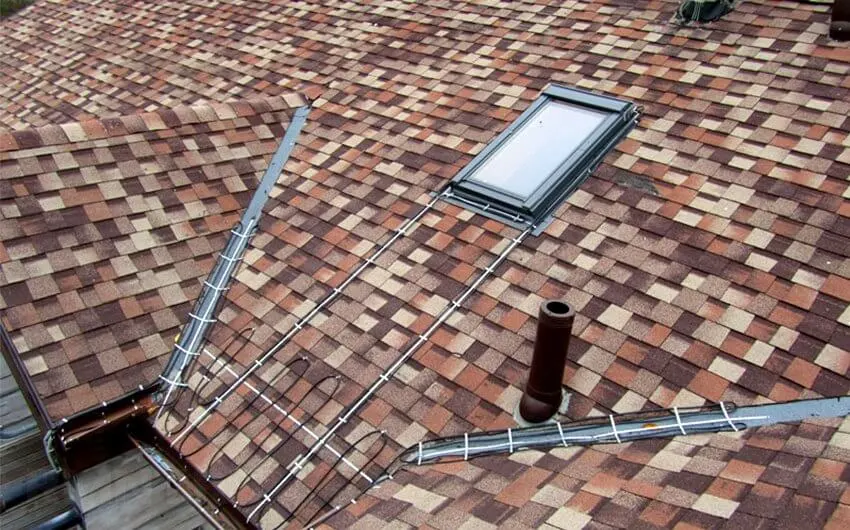

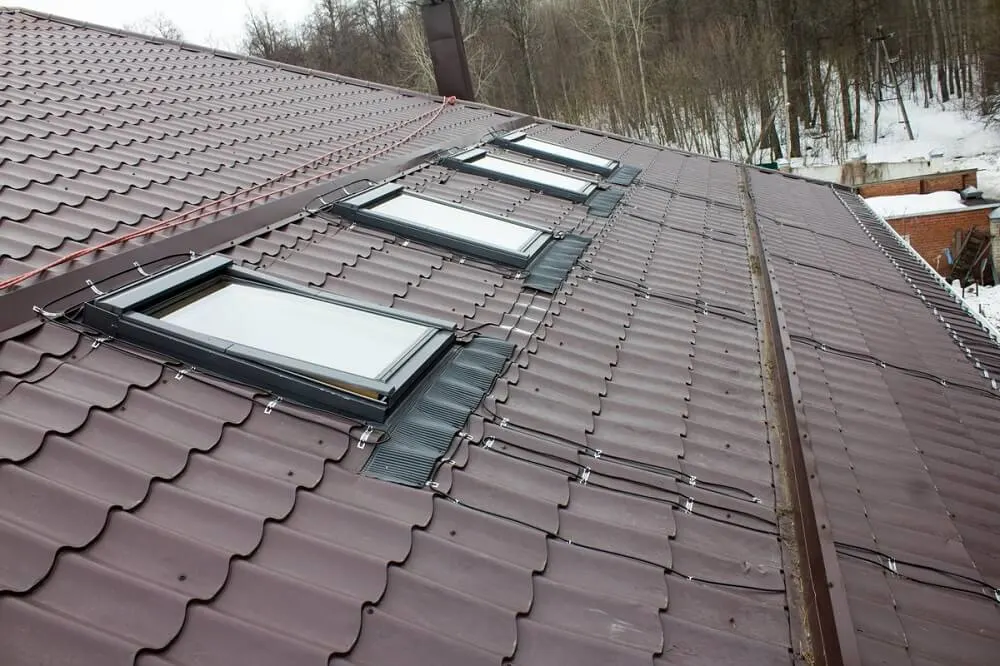

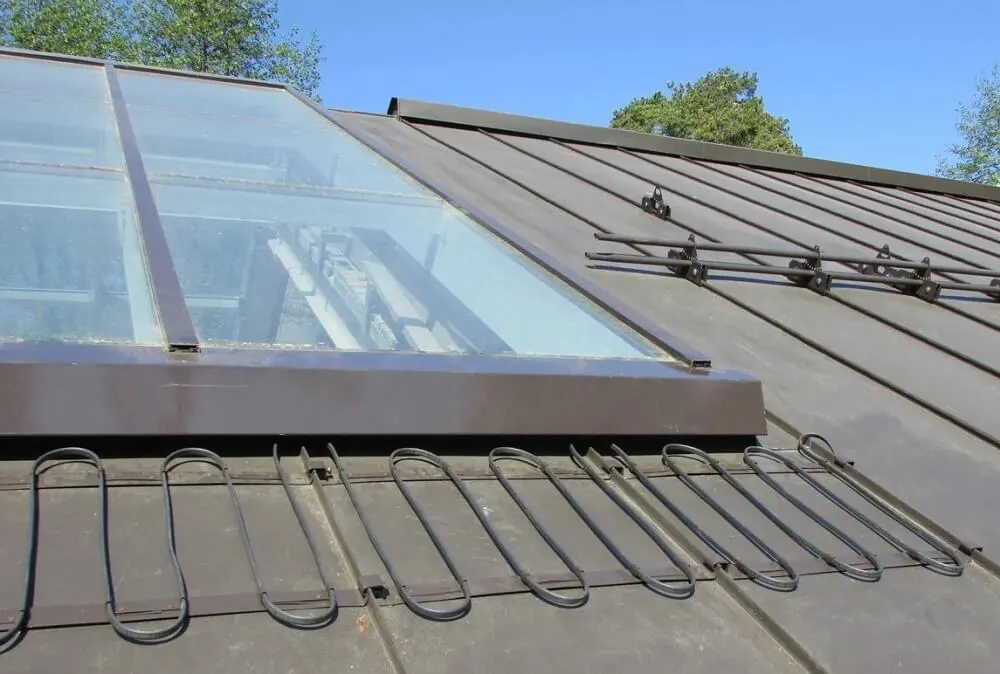

Система электрического обогрева мансардных окон Мансардные окна Чердачные окна Утепление мансардных окон

Основным источником тепла (большими величинами тепловых потерь) с наружной поверхности кровли в период отрицательных температур наружного воздуха является стеклянная поверхность, щели в месте примыкания створок к раме и высокий коэффициент теплопроводности материала окна. Коэффициент теплопроводности стекла и других материалов окна выше, чем у тепловой изоляции кровли, то есть стекло лучше проводит тепло. Небольшие щели уплотнительных изделий окон образуются, вследствие их старения или некачественных материалов.

Поэтому даже в зимний период на кровле в месте расположения мансардных окон возникают благоприятные условия для образования талой воды. Талую воду необходимо отводить в водосточную систему здания, для исключения образования наледи и обмерзания окна по его периметру.

Задача системы антиобледенения мансардных окон так же решается и в весенний – зимний период. В данном периоде создаются благоприятные условия таяния снега со всей площади крыши, при переходе температур из плюсовые в отрицательные значения.

Обмерзание мансардных окон приводит к нарушению работы механизмов открытия/закрытия окон, их износу и поломке.

Электрический обогрев не решает задачи образования конденсата в месте расположения мансардных окон с перемещение/удалением точки росы из области внутреннего пространства чердачного помещения над гидроизоляцией кровли. Данная проблема решается путем создания циркуляции воздушных масс, при помощи создания приточно-вытяжной вентиляции здания. То есть исключения парникового эффекта, который аккумулируется в чердачном помещении.

Система антиобледенения мансардных окон производится с применением кабельного электрического обогрева. В качестве нагревательных элементов применяется саморегулирующийся нагревательный кабель.

Нагревательный кабель необходимо монтировать не менее чем в две нитки по высоте с двух сторон и верхней части окна. В нижней части окна необходимо произвести монтаж нагревательного кабеля змейкой, с шагом укладки до 100 мм и высотой до 0.5 м. Применение змейки в нижней части окна обосновано наибольшей вероятность образование наледи при открытом окне, когда производится проветривание чердачного помещения и снижение вероятности перекрытия снежными массами обзора через окно.

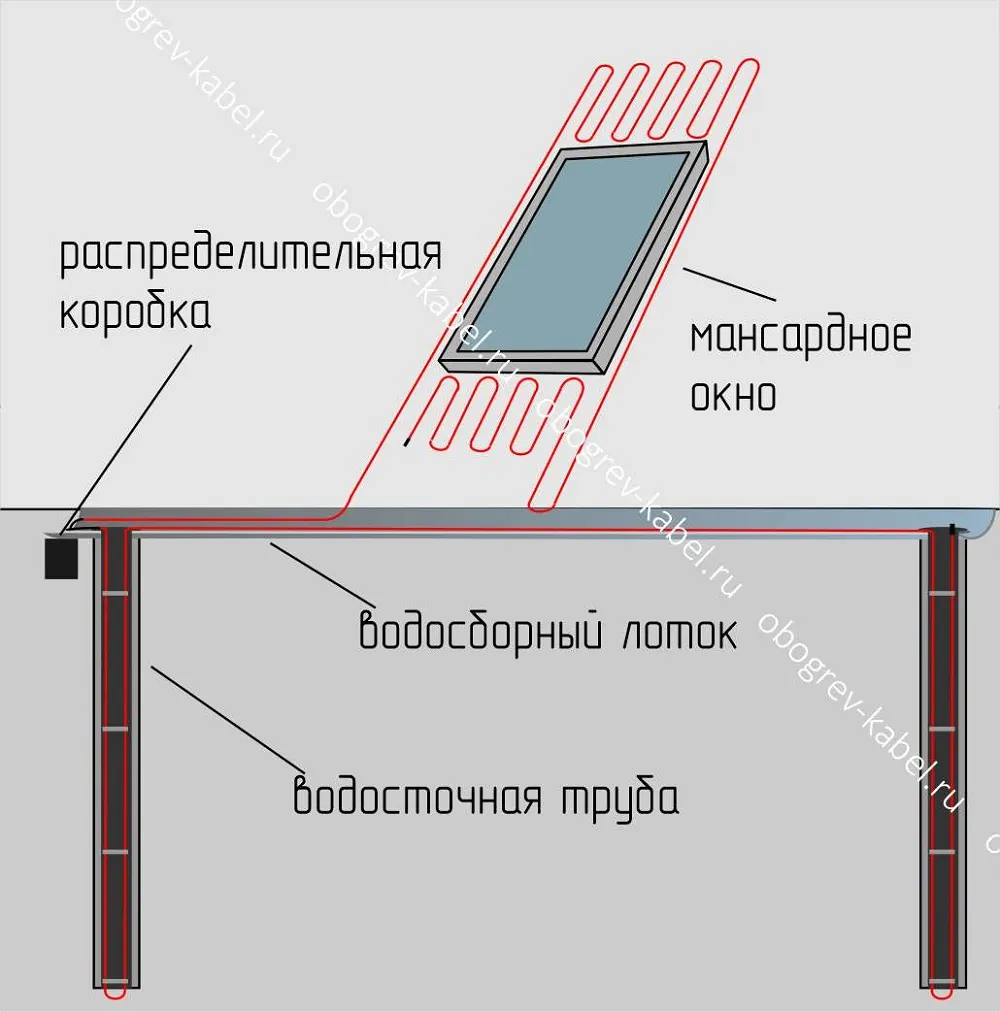

Схема обогрева мансардных окон греющим кабелем

Внимание! Обогретый периметр мансардного окна необходимо связать с водосточными желобами и трубами, в которых должен быть обязательно предусмотрен отдельный кабельный электрический обогрев.

Так как без обогрева водосборных лотков и водосточных труб вся талая вода останется на поверхности кровли и будет скапливаться наледью на скатах и сосульками на краю. Данная связь производится вертикальными спусками из двух ниток с шагом 300 – 500 мм. Шаг вертикальных спусков определяется формой и типом кровельного покрытия. Количество вертикальных спусков определяется шириной окна. Как правило, вертикальные спуски выполняются тем же нагревательным кабелем, которым был произведен обогрев периметр окна.

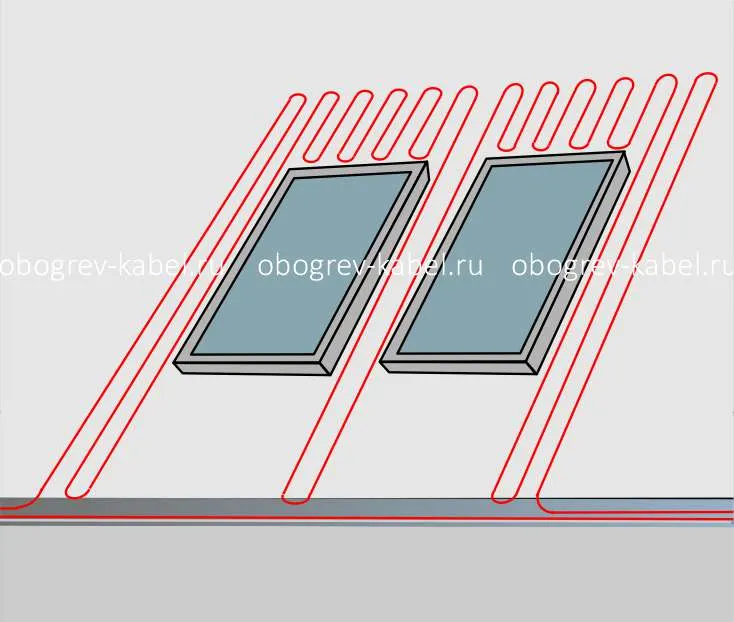

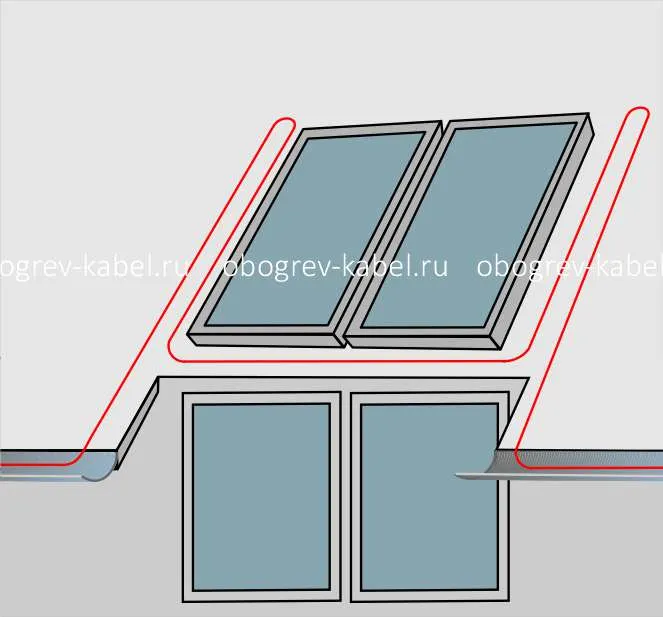

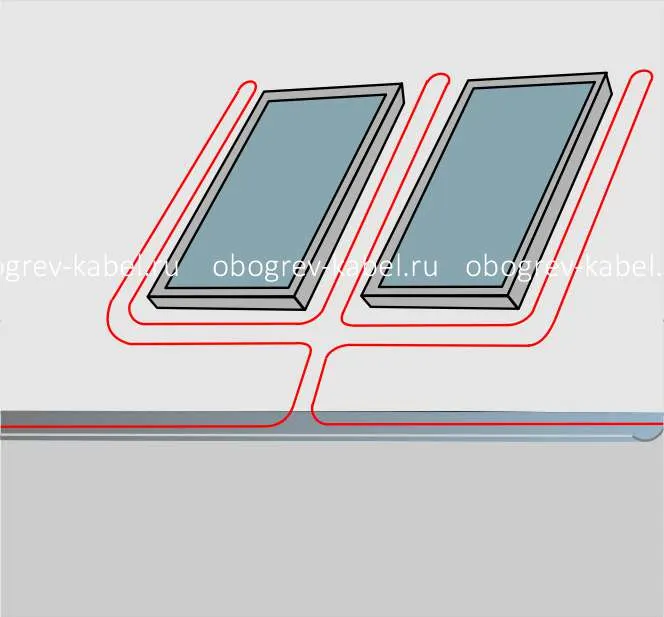

Схема обогрева мансардных окон Монтаж мансандрых окон нагревательным кабелем Раскладка греющего кабеля вокруг мансардных окон

Греющий кабель для обогрева мансардных и чердачных окон

Удельная мощность саморегулирующих кабелей должна быть равна 30 – 40 Вт/м для продольной укладки и 250 – 300 Вт/м2 для змейки в нижней части окна.

Саморегулирующийся кабель SRG30-2CR-UV
Саморегулирующийся кабель SRG30-2CR-UV
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
340 р. / м
Саморегулирующийся кабель SAMREG 30-2CR
Саморегулирующийся кабель SAMREG 30-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
285 р. / м
Саморегулирующийся кабель SRL 40-2CR
Саморегулирующийся кабель SRL 40-2CR
  • Способ установки: на трубу под теплоизоляцию
  • Линейная мощность: 40 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
225 р. / м

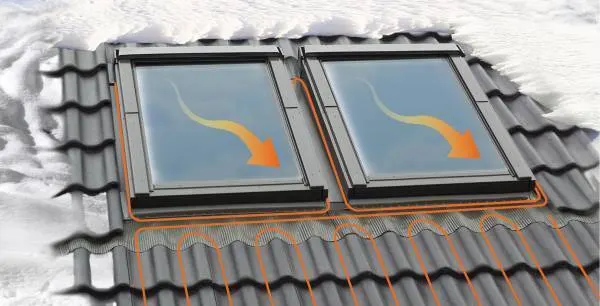

Обогрев чердачных окон греющим кабелем

Работа кабельного электрического обогрева мансардных окон предназначена для создания контура/пути для стекания талых вод вдоль нагревательного кабеля в водосточную систему. Кабельный электрический обогрев не решает задачи топки ледяных и снежных масс, образованных при не своевременном включении электрического обогрева и не правильном выборе системы автоматического управления.

Система крепления нагревательного кабеля для обогрева мансардных окон определяется материалом кровельного покрытия и конструктивных особенностей кровли. Определяется проектным отделом на стадии разработки технических расчетов и рабочей документации.

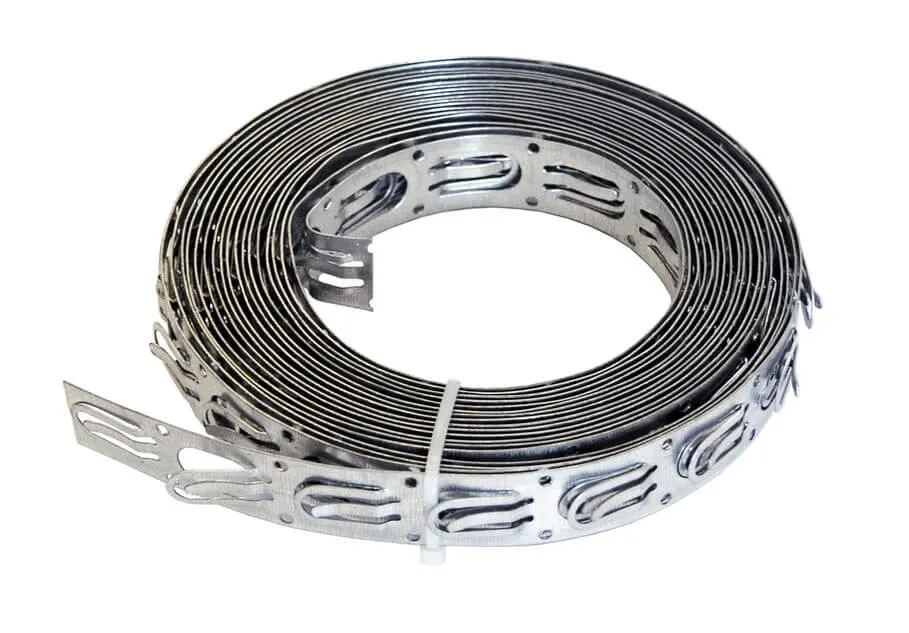

В качестве системы крепления нагревательного кабеля по высоте и верхней части окна применяют оцинкованные крепежные зажимы СР.2-50 Ц, СР.2-100Ц или монтажной ленты «теплый пол» с имеющимися замками фиксации. Фиксацию в данных зажимах необходимо производить вдоль нагревательного кабеля с шагом до 300 мм. Данные зажимы обеспечивают нормируемое расстояние между двумя нитками нагревательного кабеля 50 и 100 мм.

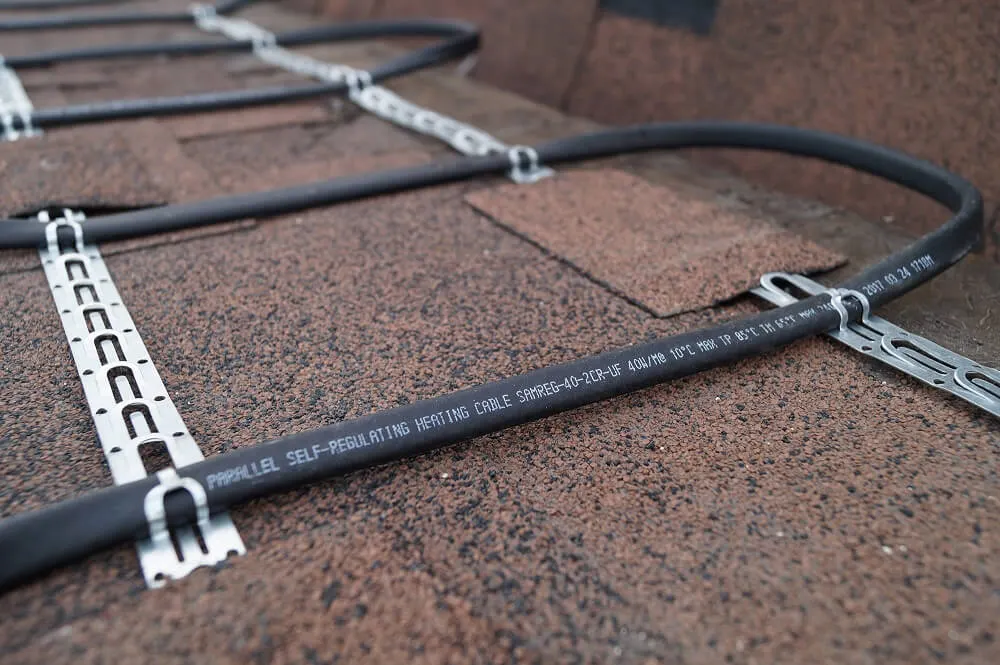

Крепежные зажимы Монтажная лента Заклепки Укладка греющего кабеля на кровле

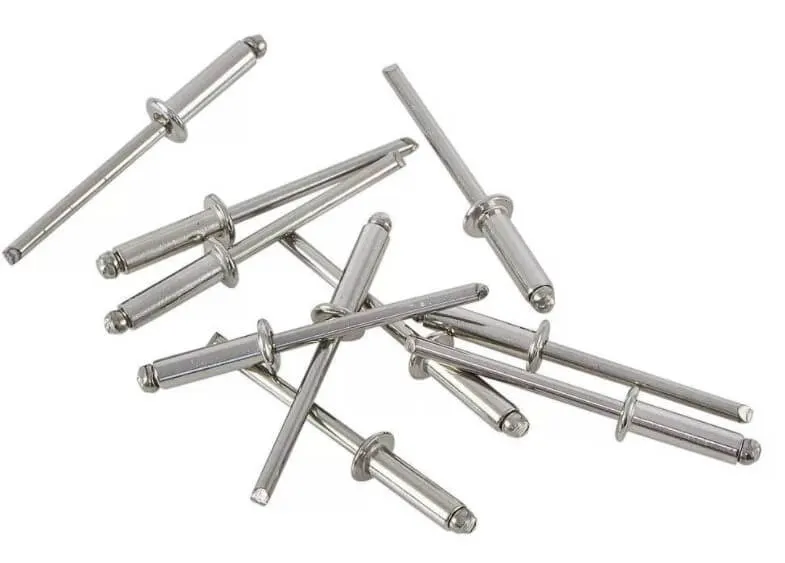

Монтаж крепежных зажимом к металлическим кровлям производятся при помощи кровельных саморезов или вытяжных заклепок, с применением кровельного герметика.

Монтаж крепежных зажимов к мягким кровлям производится при помощи битумной мастики и материала обрезков кровли.

Максим Селезнев
Проверил: Максим Селезнев
Ведущий инженер-проектировщик ООО «СКО Альфа-проджект»
