Обогрев водостоков и ливневок коттеджа

Частное лицо
п. Лазурное, Челябинская область
2018 г.

Объект обогрева

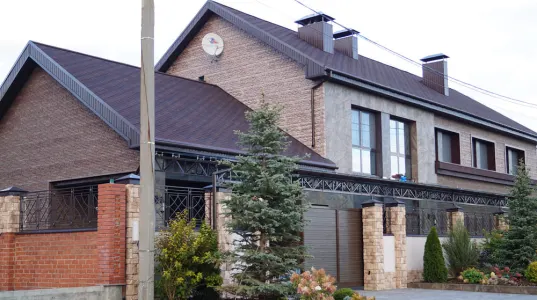

Жилой дом в коттеджном поселке Лазурный Челябинской области. Обогрев водосборных лотков, водосточных труб и подземных ливневок

Назначение системы обогрева водосточной системы

Система антиобледенения предназначена для обеспечения своевременного и беспрепятственного отвода талых вод в осенне-зимне-весенний период, защиты водосборных лотков и края кровли от образования наледи и сосулек. При разработке технического решения принимались во внимание конструктивные особенности кровли и требования, предъявляемые Заказчиком. Система электрообгрева должна обеспечивать свою работоспособность в условиях местного климата.

Технические характеристики объекта

Длина водосборных лотков – 120 м
Длина водосточных труб – 3 м, количество – 16 шт.
Длина обогреваемых ливневок – 100 м

Техническое решение

Нашими специалистами был проведен выезд на объект и его визуальный осмотр с целью сбора данных и составления схемы электрообогрева в соответствии с пожеланиями Заказчика. Учитывая габаритные размеры лотков и сливных труб, была рассчитана необходимая мощность, достаточная для предотвращения обледенения. На основании расчета была принята марка кабеля Samreg-2CR (Юж.Корея) двух типов: мощностью 30Вт/м и 40Вт/м, а также рассчитана длина секций и выбрана оптимальная система крепления для каждого обогреваемого участка.

Для наиболее экономного потребления электроэнергии система посредством контрольного оборудования (терморегулятор и датчик температуры) автоматически включается при нахождении температуры наружного воздуха в заданном диапазоне температур.

Особенности системы обогрева

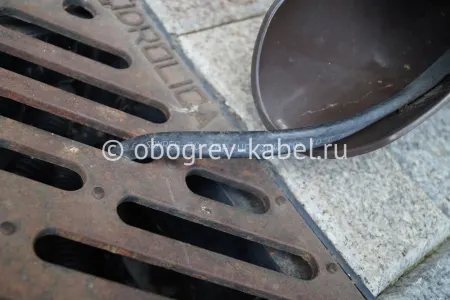

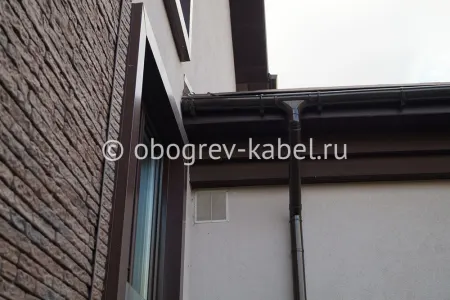

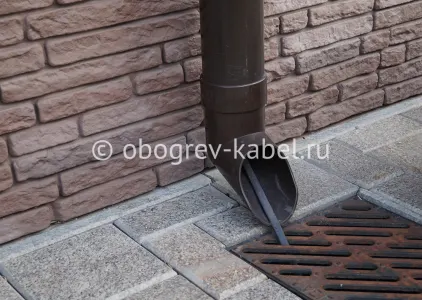

Нагревательный кабель укладывается в лотках в две нитки, водосточные трубы и ливневки обогреваются в одну нитку кабеля.
Общая длина нагревательного кабеля 560 м.
Количество секций – 27 шт.
Шкаф управления системой обогрева обеспечивает автоматическое поддержание заданной температуры от -10°С до +5°С. В шкафу реализован автоматический и ручной режим работы системы обогрева.
В системе управления электрообогревом реализовано 2 независимых канала управления:
- первый канал – управление обогревом подземных ливневок
- второй канал – управление обогревом водосборных лотков и водосточных труб
Это решение позволяет значительно экономить электроэнергию и обеспечивает гибкость управления системой обогрева.
Для уменьшения пиковой нагрузки на питающую сеть предусмотрено ступенчатое включение нагревательного оборудования. Это реализовано за счет установки двухканального электронного реле времени. Наличие двух каналов позволяет разделить обогреваемую часть на зоны, каждая из которых включается последовательно, тем самым не происходит суммирования стартовых токов. Такое решение позволяет избежать больших скачков мощности при запуске и эксплуатации системы обогрева.
В системе управления также предусмотрен режим переключения с одной обогреваемой зоны на другую по истечении некоторого времени. Это достигается за счет использования таймера с функцией переключения между группами. Такое решение позволяет более экономно использовать подводимую мощность, защищает от перегрузок в питающей сети. (особенно актуально в местах, где выделенной мощности на обогрев не хватает)

Состав и устройство системы

Саморегулирующийся нагревательный кабель Samreg40-2CR-UF, общая длина 145 м
Саморегулирующийся нагревательный кабель Samreg30-2CR-UF, общая длина 415 м
Терморегулятор АРТ-19-5К
Терморегулятор ТРМ1-Д.У.Р для подземной части
Реле времени РЭВ-201
Шкаф управления системой электрообогрева. Шкаф управления обеспечивает защиту от тока утечки, коротких замыканий и перегрузок. Предусмотрен режим ручного управления (режим оттайки)
Система крепления кабеля

Мощность системы обогрева составила 18,2 кВт.
