Обогрев ливневой канализации, ливневки греющим кабелем

Обогрев ливневой канализации греющим кабелем: цели и принципы

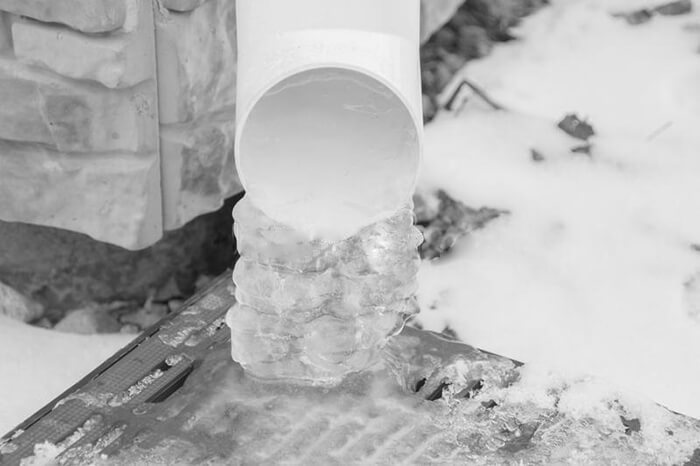

Ливневая канализация предназначена для водоотведения талой и сточной воды с поверхности кровли и внутри водосточной сети с последующей отправкой на очистные сооружения. В холодный период времени нередко она замерзает и перестает выполнять свою функцию. Проблема наледи в водосточных трубах, ледяных заторов в ливневых стоках – это актуальная проблема во многих регионах. Закупорка льдом и снегом в ливневых трубах приводят к преждевременному выходу из строя подземной части трубопровода. Поэтому рекомендуется заблаговременно подумать о мероприятиях, которые позволят избежать данные явления.

Для устранения подобного рода явлений используется ее обогрев. Система обогрева ливневой канализации предотвращает образования наледи и снежных заторов на всем пути прохождения воды, что обеспечивает беспрепятственное отведение воды от объекта, снижает риск подтопления и преждевременной порчи водосточной системы и кровельного покрытия. Чаще всего систему обогреву ливневки делают на основе греющего кабеля как наиболее энергоэффективное решение. Греющий кабель, уложенный в трубах ливневой канализации, работает в непосредственном контакте с талыми водами, практически полностью превращая электрическую энергию в тепло, что минимизирует потери в окружающую среду. Греющий кабель является основным элементом системы обогрева ливневой канализации.

Нормативная база и требования: ПУЭ, ГОСТ, проектная документация

Основные нормативы и их практическое применение

ПУЭ (Правила устройства электроустановок) — база электробезопасности:

УЗО/дифавтомат с током утечки 30 мА — обязательно на каждую зону обогрева. Для ливнёвки, где присутствует влага, грязь, реагенты, это устройство защищает персонал и своевременно отключает оборудование при повреждении изоляции.
Защитное заземление нагревательных секций. Оплётка кабеля должна быть подключена через отдельный PE провод к шкафу управления.
Разделение длинных трасс на секции по максимальной длине, указанной в паспорте производителя. Это снижает пусковые токи, исключает перегрев и выход из строя системы.
Защита питающих линий. В зонах проезда и возможного механического воздействия кабели прокладывают в металлорукаве или жёсткой трубе; в остальных случаях — в гофре.

ГОСТ Р МЭК 60800 2012 — профильный стандарт по греющим кабелям:

регламентирует допустимые отклонения мощности и максимальную длину секции;
задаёт требования к герметизации муфт и условиям эксплуатации;
определяет методики испытаний и контроля качества.

Чек лист технических решений для проекта

Решение	Назначение	Нормативная ссылка
УЗО 30 мА на каждую зону	Защита от тока утечки при повреждении оболочки в агрессивной среде	ПУЭ, п. 7.1.79 и далее
Защитное заземление секций	Безопасность персонала и корректная работа защиты	ПУЭ, гл. 1.7
Разделение на секции по паспортной длине	Исключение перегрева и отказов из за превышения длины	Паспорт производителя, ГОСТ Р МЭК 60800
Автоматика по датчикам температуры и осадков	Энергоэффективность, отключение при потеплении	ПУЭ + типовые проектные решения
Герметичные муфты ТКТ, класс защиты IP67 и выше	Защита соединений от воды, песка и мусора в ливнёвке	ГОСТ, ТУ производителя
Шкаф управления с запасом мощности 10–15 %	Автоматизация системы обогрева, компенсация пусковых токов и возможность расширения функционала системы	ПУЭ, расчёт нагрузок

Сравнительная таблица методов борьбы с наледью в ливневой канализации

Метод	Эффективность против наледи	Влияние на покрытие и ливнёвку	Экологичность	Сезонность и трудоёмкость	Экономика (капитальные / текущие затраты)
Греющий кабель (саморегулирующийся)	Высокая: предотвращает лёд и заторы на всём маршруте воды	Нейтральное при правильном монтаже; не повреждает лотки/трубы	Высокая: нет реагентов, сток остаётся чистым	Автоматический режим; минимум обслуживания	Капитальные затраты выше, текущие — умеренные за счёт автоматики; срок службы 10–15+ лет
Пескосоляные смеси	Низкая: не решает проблему в трубах и дождеприёмниках; лёд образуется снова при похолодании	Отрицательное: песок засоряет ливнёвку, соль ускоряет коррозию металла и разрушение бетона	Низкая: реагенты попадают в почву и водоёмы	Сезонная закупка и распределение; высокая трудоёмкость	Капитальные затраты низкие, текущие — высокие из за постоянных закупок и вывоза осадка
Механическая очистка	Низкая/переменная: убирает снег, но не предотвращает повторное замерзание; в трубах невозможна	Отрицательное: риск повреждения лотков, решёток, стыков; при работе в мороз — трещины	Нейтральная	Требует постоянного ручного труда; не работает ночью и в выходные	Капитальные затраты низкие (лопаты, техника), текущие — очень высокие из за трудозатрат и рисков аварий
Тепловые пушки / локальный прогрев	Низкая для протяжённых трасс; локально может растопить лёд	Риск перегрева и деформации пластиковых труб и покрытий	Нейтральная	Непрерывное присутствие персонала; высокий расход топлива/электроэнергии	Капитальные затраты умеренные, текущие — высокие; не подходит для длительной эксплуатации

Преимущества греющего кабеля для ливнёвки

Работает там, где другие методы бессильны

Кабель можно проложить внутри труб, в дождеприёмниках и заглублённых участках — в зонах, недоступных для механической очистки.

Автоматизация и отсутствие ручного труда

Система включается и отключается по показаниям датчиков, работает круглосуточно и не требует постоянного контроля.

Сохраняет покрытия и продлевает срок службы ливнёвки

Нет абразивного воздействия песка и агрессивного воздействия солей на бетон, металл и полимерные трубы.

Долгосрочная экономика

Более высокие первоначальные затраты окупаются за счёт снижения аварий, ремонтов и трудозатрат на очистку.

Экологичность

Отсутствие реагентов снижает нагрузку на почву и водоёмы, что особенно важно для объектов рядом с зелёными зонами, детскими площадками и парками.

Практические выводы по типам объектов

Торговые центры, склады, промплощадки

Кабель — единственное решение, обеспечивающее бесперебойную работу ливнёвки без остановки деятельности и ручного вмешательства. Особенно актуально для зон погрузки/выгрузки и пешеходных маршрутов.

МКД и дворовые территории

Кабель снижает риски подтоплений, порчи покрытий и претензий жителей. Использование соли и песка часто запрещено регламентами благоустройства и вредит зелёным насаждениям.

Частные дома и коттеджи

Кабель даёт комфорт и безопасность (нет сосулек и наледи на дорожках), а также защищает дорогостоящие элементы благоустройства (брусчатку, ливнёвые лотки) от разрушения.

Греющий кабель для ливневок

Саморегулирующийся кабель САМРЕГ 30-2CR

Розничная цена: 304 р. / м 607 р. / м

Саморегулирующийся кабель SRL 30-2CR

Розничная цена: 264 р. / м 528 р. / м

Саморегулирующийся кабель SRG30-2CR-UV

Розничная цена: 461 р. / м 922 р. / м

Саморегулирующийся цветной кабель САМРЕГ 30-2CR

Розничная цена: 264 р. / м 528 р. / м

В раздел

Классификация обогрева по типам ливневой канализации

Существуют два основных типа организации ливневой канализации, для каждого из этих типов применяется свой способ организации обогрева:

Особенности обогрева подземной ливневой канализации

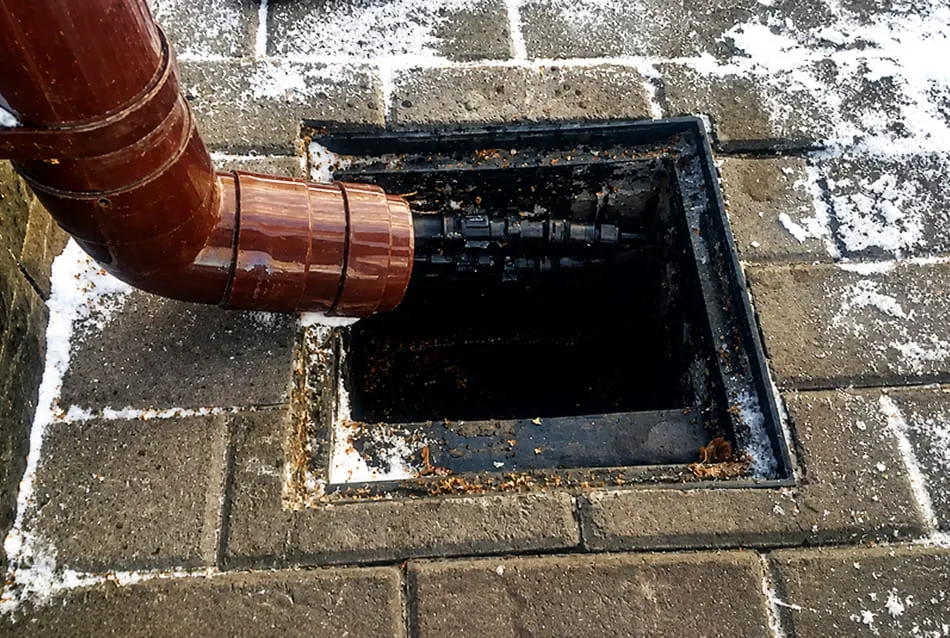

Обогрев подземной ливневой канализации

Подземная ливневая канализация характеризуется ограниченным доступом к местам прокладки греющего кабеля. Основной способ укладки кабеля – проталкивание его по трубопроводу от одной точки до другой (например, от одного колодца до другого). Это достаточно трудоемкий процесс, который требует участия нескольких человек и специального оборудования для прокладки кабеля по трубопроводу. Соответственно цена на выполнение данного вида работ может быть значительно выше, чем укладка кабеля открытым способом.
Греющий кабель может быть недостаточно гибким или наоборот очень гибким и «застревать» в трубопроводе ливневки через несколько метров его прокладки. Это требует от монтажников, занимающихся укладкой кабеля, определенного профессионализма.
Существует 2 варианта укладки греющего кабеля: в одну нитку и в 2 нитки кабеля.
- В одну нитку - проталкивают кабель по трубе на максимально возможную длину. В данном случае крепление кабеля не требуется.
- При укладке в 2 нитки осуществляется предварительная фиксация двух ниток кабеля между собой на расстоянии 50–100 мм друг от друга с помощью специальных креплений через каждые 300-500мм. Затем вся эта собранная конструкция проталкивается по трубе. При данном варианте за счет большей жесткости конструкции увеличивается длина трассы обогрева по сравнению с укладкой в одну нитку, а также удваивается удельная мощность обогрева в пересчете на 1м трубопровода.

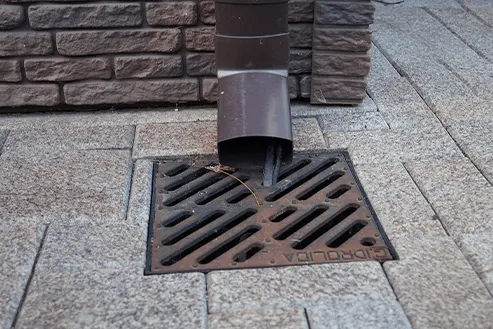

Обогрев осуществляется по возможности на всем пути следования талой воды до колодца сбора. Особенное внимание уделяется дождеприемным колодцам. В дождеприемнике кабель укладывают по спирали с шагом витка — 50–100 мм; витки соединяются специальными оцинкованными креплениями.
Для прокладки кабеля между колодцами часто применяют технику пропускания: к плавучему предмету (пробка, кусок пенопласта и т.д.) привязывают нить и продвигают по ливневке к другому концу трубы путем наполнения ее водой. При этом второй конец нити остается в начале трубопровода. Далее на этом конце нити крепят нагревательную секцию и с другого конца вытягивают нить вместе с греющим кабелем.
Если длину нагревательной секции внутри закрытой ливневки определить сложно, кабель муфтируется комплектом концевой заделки и проталкивается до максимально возможной длины. Далее кабель обрезается и соединяется с питающим проводом.

Особенности обогрева наружной ливневой канализации

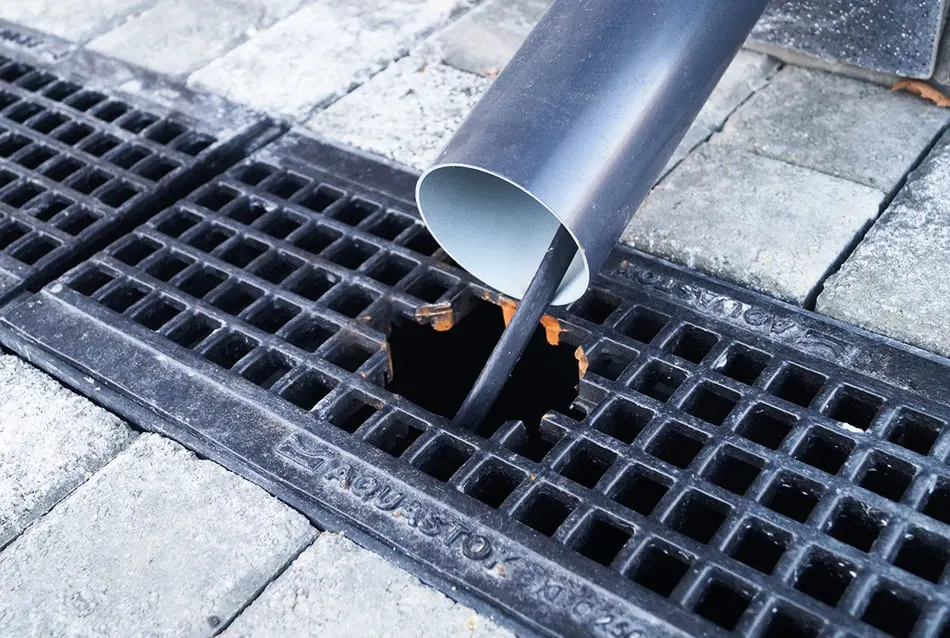

Обогрев наружной ливневой канализации

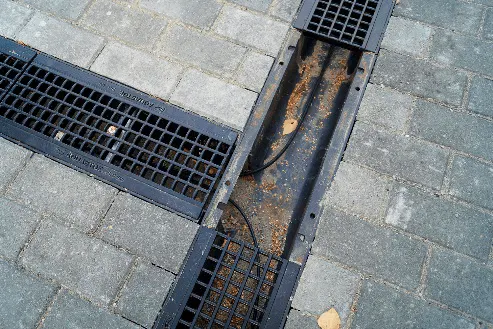

Открытая ливневая канализация обладает значительным преимуществом перед закрытой – относительная легкость и быстрота выполнения монтажных работ по укладке греющего кабеля, небольшие затраты на выполнение данных работ.

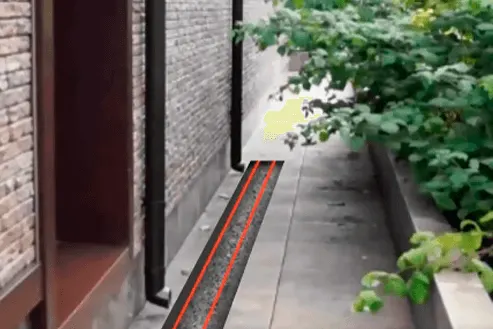

Для обогрева наружной ливневой канализации применяют саморегулирующийся кабель в оплетке удельной мощностью 30–40 Вт/м. Эффект саморегулирования кабеля исключает его перегрев в местах скопления мусора, грязи и песка, что делает его предпочтительным по сравнению с резистивным кабелем, который боится перегрева. Поэтому резистивный кабель не рекомендуется для обогрева ливневок.
Укладка греющего кабеля необходима на всем пути следования талой воды, включая ливневые желоба, дождеприемные колодцы и трубопроводы вплоть до колодца, откуда далее сточные воды идут до очистных сооружений.
Укладка греющего кабеля осуществляется в 1–2 нити в зависимости от диаметра и материала ливнестока:
- Диаметр 120–150 мм — в 1 нить; кабель укладывается на дно желоба. При необходимости фиксируется отрезками перфорированной монтажной ленты, установленными поперек ливневого желоба через каждые 300–500 мм.
- Диаметр > 150 мм — в 2 нити. При монтаже необходимо обязательно следить за отсутствием наложения ниток греющего кабеля друг на друга. Нитки кабеля друг от друга отделяются при помощи специальных зажимов или также при помощи отрезков перфорированной монтажной ленты установленных с шагом 300-500мм.
Для обогрева пластиковых трубопроводов и желобов ливневой канализации применяется кабель мощностью 30 Вт/м, для бетонных — 40 Вт/м.
Для заделки концов греющего кабеля применяются специализированные комплекты ТКТ на основе термоусаживаемых муфт. В некоторых случаях применяются специальные влагозащищенные разъемы.

Бесплатный расчет обогрева ливневой канализации за 2 часа

Рассчитаем требуемую мощность
Подберем кабель и крепления, подходящий для Вашего объекта
Порекомендуем удобную систему управления

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Проектирование системы обогрева ливневой канализации

Существует несколько основных принципов проектирования системы обогрева ливневой канализации:

Проектируя систему обогрева ливнестоков, необходимо учесть все проблемные участки ливневки, в которых может образоваться ледяная пробка или скопление снега. Не обязательно обогревать всю ливневую канализацию, так как интенсивность водоотведения на некоторых участках может быть небольшая и не приводить к образованию ледяных заторов. Данное решение принимается исходя из результатов обследования объекта или по согласованию с Заказчиком.
Длина нагревательных секций рассчитывается по индивидуальным параметрам объекта: диаметру и длине трубопровода, глубине его залегания, а также материала, из которого он изготовлен.
Для нагревательных кабелей действуют нормативы по параметрам кабеля, которые учитываются при проектировании. (ГОСТ Р МЭК 60800-2012).

Особенности монтажа нагревательного кабеля

Секции саморегулирующегося греющего кабеля необходимой длины, согласно схеме обогрева, изготавливаются непосредственно на месте монтажа.
Муфтирование (концевая заделка и соединение питающей и греющей части) производится специальными комплектами типа ТКТ, которые представляют собой готовые наборы термоусаживаемых трубок и медных соединений, обеспечивающих герметичность секции.
Необходимо соблюдать максимально допустимую длину секции саморегулирующегося кабеля, указанной в документации на кабель. Превышение длины секции приводит в риску перегрузок, перегрева и выхода из ее из строя.

Исследования и статистика

При обогреве ливневок использование саморегулирующихся кабелей снижает вероятность его перегрева и выхода из строя на 20–35% по сравнению с применением резистивных кабелей.
В регионах с частыми снегопадами установка систем обогрева вместе с мониторингом температуры окружающей среды снижает количество подтоплений придомовых территорий на 15–40%.
Энергоэффективность системы обогрева возрастает за счет автоматического поддержания необходимой температуры. При этом потребление электроэнергии может снижаться на 10–25% по сравнению с постоянным поддержанием одного и того же температурного режима. Это в свою очередь продлевает срок службы оборудования на 5–10 лет.

Таблица сравнения: открытая и закрытая ливневка

Показатель	Открытая ливневка	Закрытая ливневка
Удобство монтажа	Выгоднее, проще, меньше работ	Сложнее, требует планирования
Гибкость укладки	Высокая, 1–2 нити	Ограниченная, может потребоваться крепление
Защита от внешних факторов	Меньшая защита, подвержена внешним условиям	Лучше защищена внутри трубы
Риск застревания кабеля	Ниже при правильной фиксации	Может быть выше, требует креплений
Стоимость монтажа	Ниже	Выше за счет креплений и проталкивания
Энергоэффективность	Эффективна при правильной раскладке	Не хуже при грамотной схеме
Рекомендации	Базовый вариант	При сложных участках и длинных трассах

Выводы

Греющий кабель для ливневневой канализации — полезное решение в регионах с перепадами температуры и частыми снегопадами.
Саморегулируемые кабели обеспечивают более безопасный и предсказуемый режим работы системы обогрева по сравнению с резистивными аналогами.
Правильный подход к проектированию, выбору кабеля и последовательность монтажа позволяют снизить капитальные и эксплуатационные затраты на обогрев, уменьшить риск аварий и подтоплений, а также повысить срок службы водосточных систем и систем ливневой канализации.
При проектировании системы обогрева ливневой канализации следует использовать весь накопленный опыт в этой области, придерживаться рекомендаций специалистов, соблюдать действующие нормы и стандарты, а также выполнять инструкции предприятия-изготовителя греющего кабеля.
