Объект: Обогрев края кровли многоэтажного жилого дома

  • г. Москва
  • 2018 г.
Обогрев края кровли многоэтажного жилого дома

Объект

Многоэтажный жилой дом. г. Москва. Обогрев проблемного участка кровли

Назначение системы электрообогрева

Система антиобледенения предназначена для защиты края кровли здания от образования наледей и сосулек. При разработке технического решения принимались во внимание конструктивные особенности кровли и требования, предъявляемые Заказчиком такие, как условия эксплуатация кровли в зимний период и необходимость выбора греющего кабеля и сопутствующего электрооборудования, пригодного для использования в условиях местного климата.

Технические характеристики объекта

  • Тип кровли: скатная (с малым уклоном), мягкая
  • Длина участка обогрева края кровли: 3 м

Техническое решение

На основании теплотехнического расчета, выполненного нашими специалистами, был составлен проект системы антиоблединения края кровли здания на базе саморегулирующегося греющего кабеля. Учитывая тип крыши, ее конфигурацию и вид кровельных материалов, была рассчитана необходимая длина нагревательного кабеля и составлена соответствующая комплектация оборудования и материалов.

Для данного объекта был использован низкотемпературный саморегулирующийся греющий кабель G-Trace производства Heat Trace. Отличительной особенностью данного кабеля является его нелинейная характеристика по температуре нагрева (зависимость тепловыделения саморегулирующегося нагревательного кабеля от температуры окружающей среды). Максимальная выходная мощность кабеля достигается только при условии, что кабель находится в непосредственном контакте со снегом или льдом. Когда снег тает и вода уходит, энергопотребление системы снижается вдвое. При дальнейшем повышении температуры воздуха мощность системы заметно снижается.

Примененный кабель достаточно долговечен за счет многослойной изоляции, предохраняющей кабель от влаги, механических повреждений и ультрафиолетовых излучений. Данный кабель бронированый, при этом броня не только защищает кабели от механических повреждений, но и перераспределяет тепло, что помогает избавиться от локальных перегревов. Данный кабель разработан специально для систем обогрева кровли.

Для экономного расходования электроэнергии система посредством управляющего оборудования (терморегулятор) и датчиков автоматически включается при нахождении температуры наружного воздуха в диапазоне от -10 °С до +5 °С.

Особенности системы обогрева

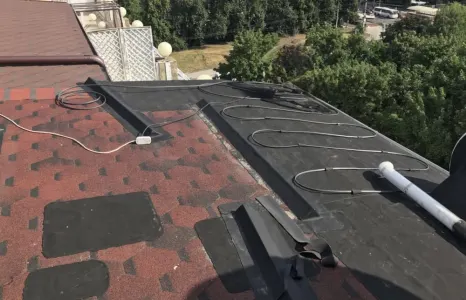

  • Нагревательный кабель укладывается «змейкой» вдоль края кровли с шагом укладки 350 мм, высота укладки нагревательного кабеля 1000 мм.
  • Общая длина нагревательного кабеля 27 м.
  • Шкаф управления системой обогрева обеспечивает автоматическое поддержание заданной температуры от -10°С до +5°С, что дает дополнительную экономию электроэнергии. В шкафу реализован автоматический и ручной режим работы системы обогрева.

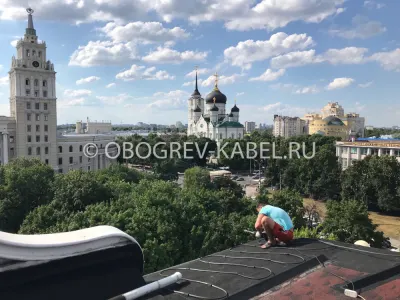

  • Для данного объекта использовалось нестандартное крепление греющего кабеля на мягкую кровлю с целью обеспечения целостности ее покрова. Крепление выполнено путем наплавления кусочков из материала аналогичным кровельному материалу непосредственно на кровлю поверх греющего кабеля. Такое крепление осуществляется в двух местах для каждого витка кабеля. Таким образом, обеспечивается надежное крепление кабеля к поверхности кровли.

Состав и устройство системы

  • Саморегулирующийся нагревательный кабель G-Trace, общая длина 27 м
  • Коробка силовая для подключения до 3-х секций нагревательного кабеля
  • Коробка контрольная для подключения датчика температуры
  • Шкаф управления системой электрообогрева

Мощность системы антиобледенения 970 Вт.
