Саморегулирующийся кабель SRG30-2CR-UV

Линейная мощность
30 Вт/м.п.
Назначение
кровля / трубопровод / резервуар
Страна производства
Южная корея
Тип
саморегулирующийся
Вид
низкотемпературный
Все характеристики
Помощь инженера

Основные характеристики

Линейная мощность
30 Вт/м.п.
Назначение
кровля / трубопровод / резервуар
Страна производства
Южная корея
Тип
саморегулирующийся
Вид
низкотемпературный
Применение
без взрывозащиты
Maкс. температура (рабочая)
65 °C
Макс. температура (воздействия)
85 °C
Оболочка
полиолефин
Количество жил
2
Минимальная температура монтажа
-15 °C
Минимальная температура окружающей среды
-50 °C
Рабочее напряжение
220 В
Габариты
11.1 х 4.5 мм
Масса (за метр)
0.115 кг

Описание товара

Саморегулирующийся греющий кабель SRG 30-2CR-UV с усиленной защитой от воздействия ультрафиолетовых лучей применяется в системах обогрева кровли, резервуаров и трубопроводов.

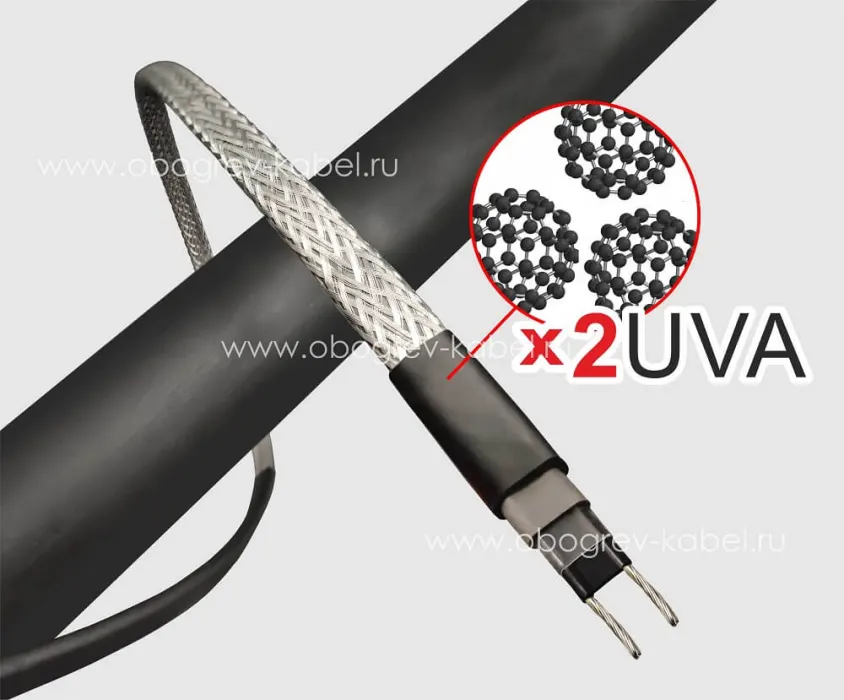

Оболочка с повышенной концентрацией UV-стабилизатора* препятствует светодиструкции полимера под действием ультрафиолетовых лучей на открытом воздухе, увеличивая срок службы кабеля в два раза.

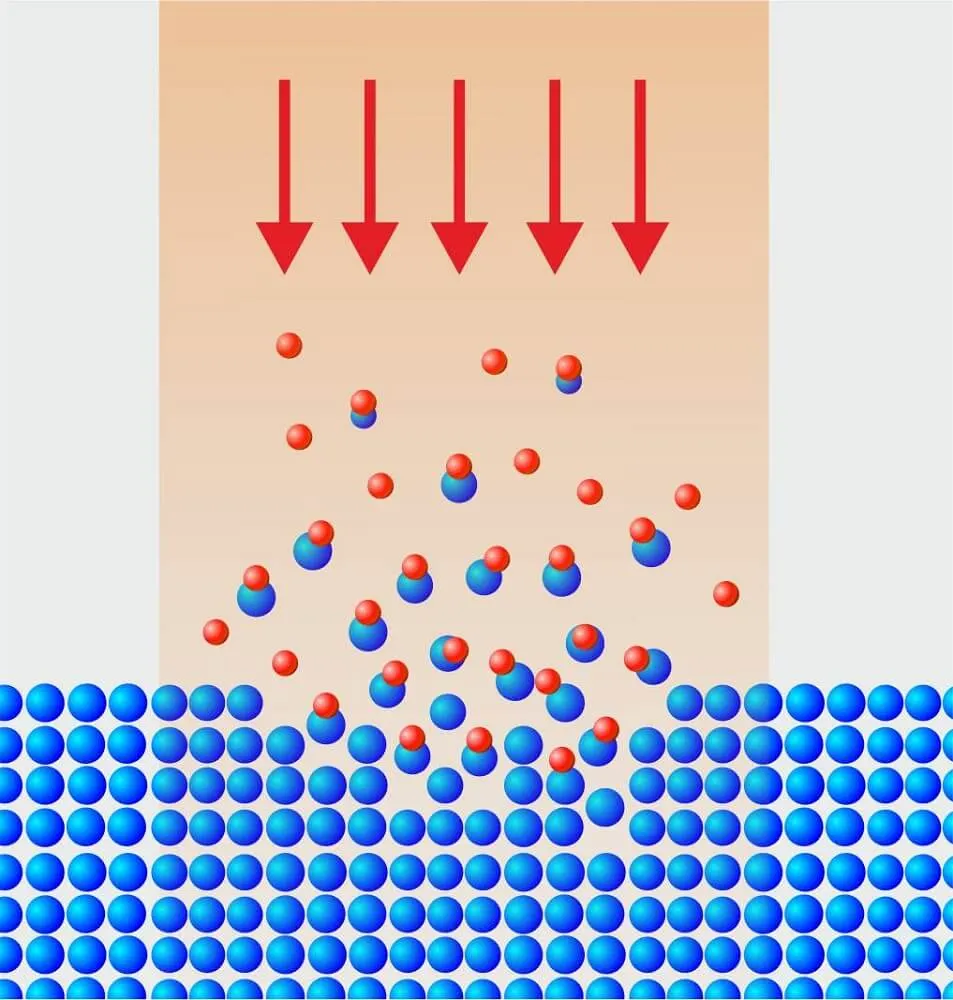

UV-излучения

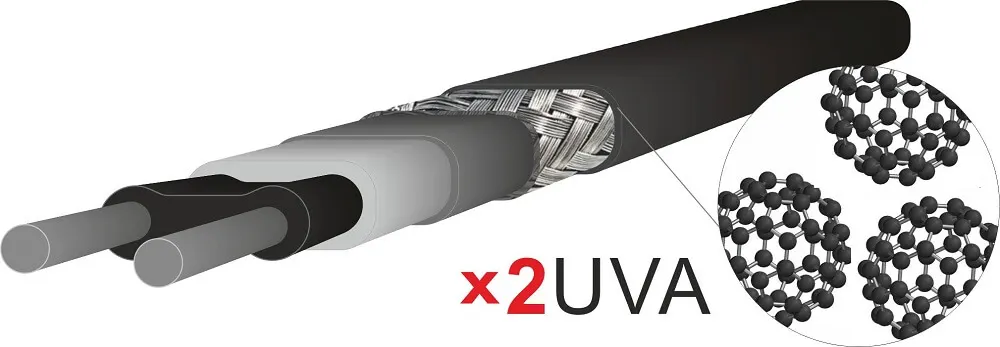

Оболочка с повышенной концентрацией UV-стабилизатора

Под действием UV-излучения молекулы полимера вступают в реакцию с кислородом воздуха, разрушая структуру соединения. UV-абсорберы (UVA), введенные в состав оболочки кабеля методом экструзии, поглощают излучение, предохраняя полимер от разложения.

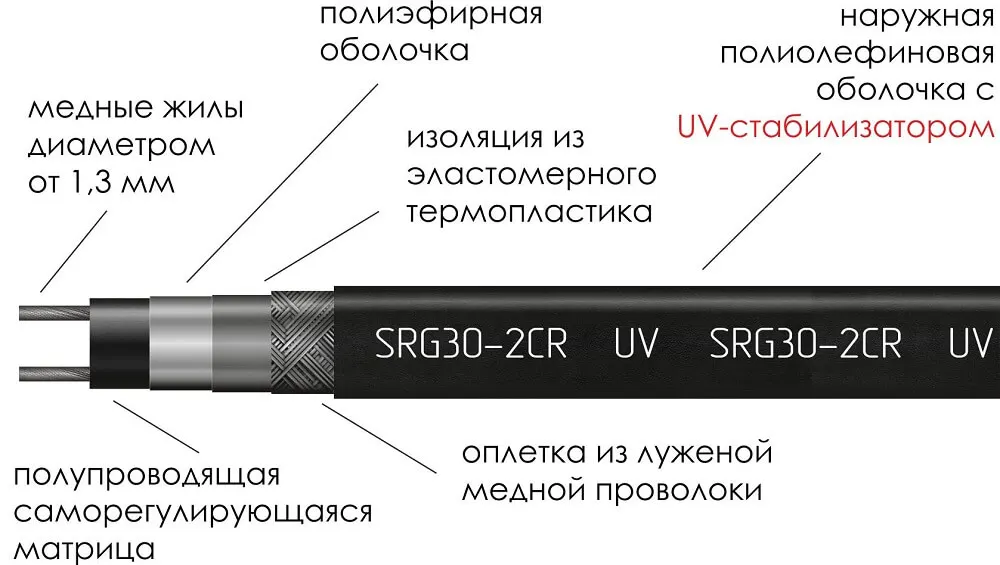

Строение кабеля SRG 30-2CR-UV

Строение кабеля SRG30-2CR-UV

Кабель имеет оплетку из луженых медных проволок, выполняющей функцию заземления. Оплетка защищает кабель от механических повреждений во время монтажа и эксплуатации системы на открытом воздухе.

Токоведущие жилы кабеля имеют диаметр не менее 1.3мм, что обеспечивает стабильную мощность и равномерность нагрева кабеля.

Кабель имеет две внутренние оболочки, поддерживающие герметичность полупроводниковой матрицы.

Матрица кабеля высокого качества сохраняет свойства при многократных включениях на протяжении всего срока службы системы.

Применение греющего кабеля SRG 30-2CR-UV

Саморегулирующийся греющий кабель SRG 30-2CR-UV применяется в системах обогрева кровли, водостоков, ливневой канализации, а также резервуаров и трубопроводов:

  • Автоматически регулирует мощность в зависимости от изменения температуры окружающей среды.
  • Возможность нарезать кабель на секции необходимой длины прямо на месте монтажа.
  • Не перегревается при монтаже внахлест или «запирании».
  • Легкость монтажа.
  • Безопасность эксплуатации подтверждена испытаниями и сертификатами качества.
Обогрев водостоков греющим кабелем
Обогрев плоской мягкой кровли греющим кабелем
Обогрев ливневой канализации греющим кабелем

Характеристики саморегулирующегося кабеля SRG 30-2CR

SRG 30-2CR - с оплёткой из медных лужёных проволок и наружной оболочкой из полиолефина, защищённого от воздействия УФ-лучей, для применения в обычных средах, в том числе на открытом воздухе.
Рекомендуется для применения в системах обогрева кровли, маркируется «UV»

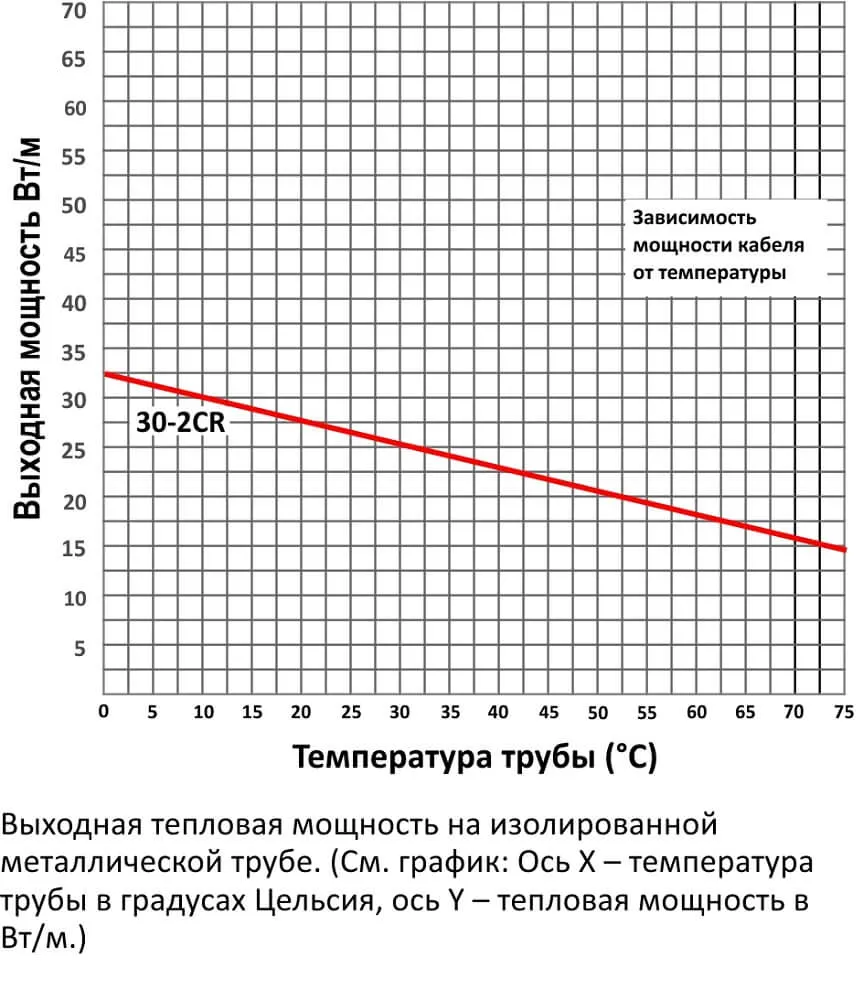

Зависимость мощности кабеля SRG 30-2CR от температуры
Максимальная температура (рабочая) 65°С
Максимальная температура (воздействия) 85°С
Минимальная температура монтажа -40°С
Рабочее напряжение 220-240 В
Температурный класс Т6
Макс. сопротивление защитной оплётки ≤18.2Ω/км
Сечение жилы 16 AWG
Срок службы 10 лет
Габариты кабеля 13.1х6.5мм
Масса 7.5кг/100м
Минимальный радиус изгиба 60мм

Максимальная длина кабеля в секции

Мин. t° запуска Ток, А SRG 30-2CR-UV
10°С 16 65 м
20 75 м
25 75 м
32 75 м
40 75 м
-10°С 16 58 м
20 75 м
25 75 м
32 75 м
40 75 м
-20°С 16 45 м
20 70 м
25 70 м
32 75 м
40 75 м
-40°С 16 30 м
20 55 м
25 64 м
32 75 м
40 75 м

Информация для заказа

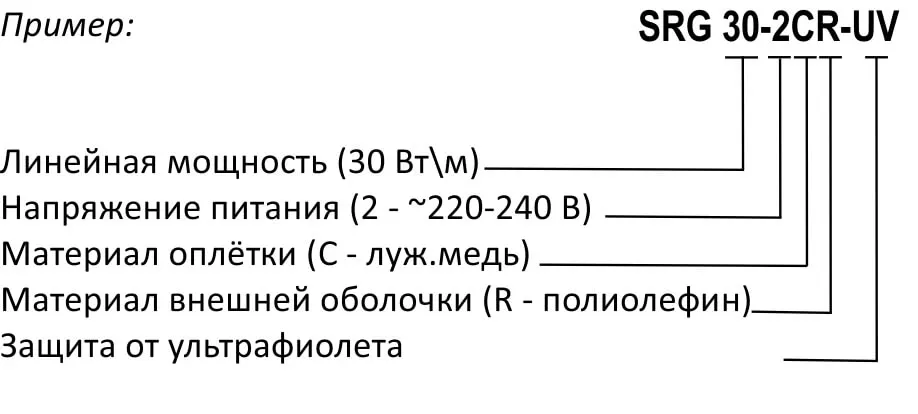

Расшифровка маркировки кабеля SRG 30-2CR-UV

Комплектующие

Для изготовления нагревательных секций используется комплект ТКТ-3М для концевой заделки кабеля, а также соединения питающей и греющей части.

Зависимость мощности кабеля от температуры окружающей среды

Мощность (Вт/м) при -10 0 10 20 30 40 50 60 70 80 90
SRG 30-2CR-UV 38.9 34.3 30.0 26.2 22.7 18.8 15.2 12.0 8.9 5.7 3.1
