Объект: Обогрев водостоков мембранной кровли

  • г. Челябинск
Обогрев водостоков мембранной кровли

Объект

г. Челябинск, четырехэтажное административное здание, расположенное по адресу: г. Челябинск, проспект Ленина 26г.

Назначение системы электрообогрева

Электрообогрев водосточных труб и площадок плоской кровли перед водометными окнами в парапетах для предотвращения образования наледи и замерзания талой воды для дальнейшего ее отведения в системы канализации в периоды, когда происходят суточные перепады температур и образование наледи наиболее вероятно.

В приоритетах заказчика было: продлить срок эксплуатации кровли, снизить расходы на ее обслуживание и обезопасить людей и имущество от падения ледяных глыб и сосулек, а также обеспечить беспрепятственный сток талой воды в осенне-весенний период.

Принятое техническое решение

После проведения анализа формы и поверхности покрытия кровли, водосточных труб и сточной канализации было принято решение об установке системы электрообогрева саморегулирующимся кабелем Samreg 30-2CR с защитой от UF-лучей и автоматическим управлением по температуре окружающей среды, что позволило уменьшить расход электроэнергии и сделать проект экономически выгодным для заказчика. Также была составлена монтажная схема установки электрооборудования и монтажа нагревательной ленты и были определены мощности, описана конструкция крепления системы электрообогрева водостоков.

Особенности

  1. На основании изучения причин образования наледи на кровле и учитывая необходимость отвода воды с кровли и водостоков, были определены следующие зоны для размещения нагревательных секций:

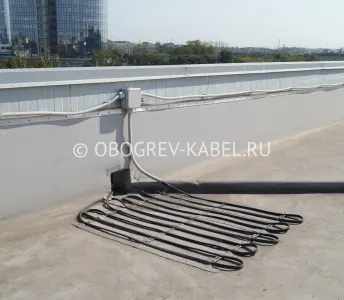

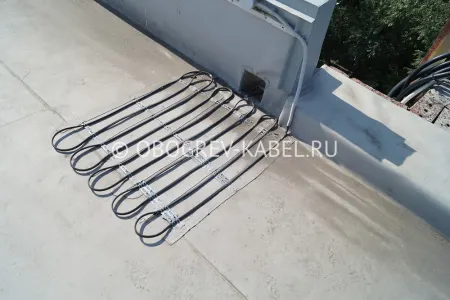

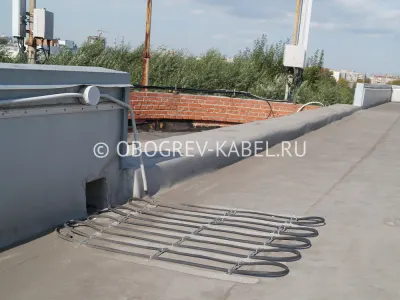

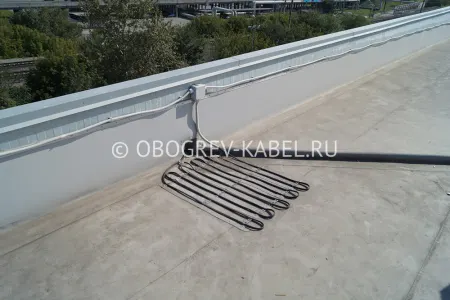

    • площадки перед водометными окнами в парапетах, 9штv
    • водосточные трубы с воронками L=18м 9шт
    • участок трубы подземной канализации L=35м
  2. Кровельное покрытие на объекте представляло собой «мягкую» мембранную кровлю, что потребовало использовать специальный способ монтажа греющего кабеля без нарушения целостности кровельного покрытия
  3. Монтажные и пусконаладочные работы системы обогрева кровли на объекте осуществлялись силами нашей монтажной бригады, которая в короткие сроки смонтировала и запустила в эксплуатацию данную систему. В процессе монтажа наиболее сложным участком был горизонтальный участок подземной канализации, где для прокладки кабеля использовались специальное оборудование и инструменты.
  4. В общеэлектротехнической части проектные решения соответствуют требованиям ГОСТ Р 50571.3-94 (МЭК 364-4-41-92) «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током», ГОСТ Р 50571.10.96 (МЭК 364-5-54-80) «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 54. Заземляющие устройства и защитные проводники» и ПУЭ.

Состав и устройство системы

  • Саморегулирующаяся нагревательная лента Samreg SRL общая длина 160 м.
  • устройства крепления Samreg SRL в водосточных трубах, трубах подземной ливневой канализации и на поверхности кровли;
  • сопроводительная питающая сеть электрообогрева водосточной системы, включающая силовые кабели, кабеленесущую систему, соединительные коробки, устройства крепления коробок на конструкциях здания;
  • шкаф управления;
  • контроллер температуры АРТ-19-5К.

Система управления

Наиболее благоприятные условия для образования наледи – это колебания температуры от +3 до +5 °С днем и до — 10 °С ночью. Соответственно включение греющего кабеля при температуре выше +5°С не имеет смысла, т.к. снег и лед тают самостоятельно без использования обогрева, а при температуре воздуха ниже -15°С наледь не образуется, и использование обогрева при такой температуре нецелесообразно, т.к. мощности кабеля уже будет недостаточно, чтобы полностью отвести талую воду. Поэтому инженерами нашей компании было принято решение о включении в шкаф автоматического управления, в качестве которого используется контроллер температуры АРТ-19-5К, который включает электрообогрев, когда температура воздуха попадает в настраиваемый пользователем диапазон.

Шкаф управления обеспечивает защиту от тока утечки, коротких замыканий и перегрузок. Предусмотрен режим ручного управления (режим оттайки). В шкафу управления предусмотрена функция последовательного включения групп нагревательных секций с интервалом 3-5 мин для уменьшения пиковой нагрузки на питающую сеть. За это время стартовый ток нагревательных секций успевает снизиться до номинальных значений.

  • Типоисполнение шкафа — навесное.
  • Размеры (ВхШхГ) – 620х310х120 мм.

Мощность системы

  • номинальная — 6,3 кВт;
  • стартовая — 18,9 кВт.
