Обогрев дождеприемного колодца

Обогрев дождеприемного колодца

Обогрев дождеприемного колодца выполняется совместно с обогревом общей системы ливнестоков, либо обогревается проблемная зона ливневой канализации (например, участок, на котором периодически образуется наледь или ледяная пробка).

Если дождеприемник, как и вся ливневая канализация находятся на поверхности (или близко к поверхности) грунта – в период подтаивания снега или заморозков вода скапливается и образует ледяные пробки, препятствующие водоотводу.

Наилучшим решением данной проблемы является применение саморегулирующегося греющего кабеля с защитной оплеткой, так как в отличии от резистивного кабеля он не подвержен локальному перегреву (что особенно важно при укладке на открытом воздухе, в системах обогрева водосточных труб и желобов, где наиболее вероятно попадание мусора и пыли).

Кабель для обогрева дождеприемника

Для защиты от замерзания дождеприемника используется саморегулирующийся греющий кабель с экраном из сплетенных медных проволок в оболочке, защищенной от воздействия ультрафиолета.

Этот кабель также применяется в любых системах обогрева водостоков, трубопроводов и резервуаров, так как имеет заземление (оплетку), а также не разрушается под действием внешней среды и конкретно солнечных лучей. Здесь мы не будем подробно описывать свойства саморегулирующегося кабеля – информация приведена в соответствующем разделе. Также подробные характеристики и особенности можно посмотреть в инструкциях и паспорту конкретной модели кабеля.

Мощность греющего кабеля – 30-40 Вт/м, кабель данной мощности способен растопить ледяные пробки и препятствовать образованию наледи в водосточных трубах.

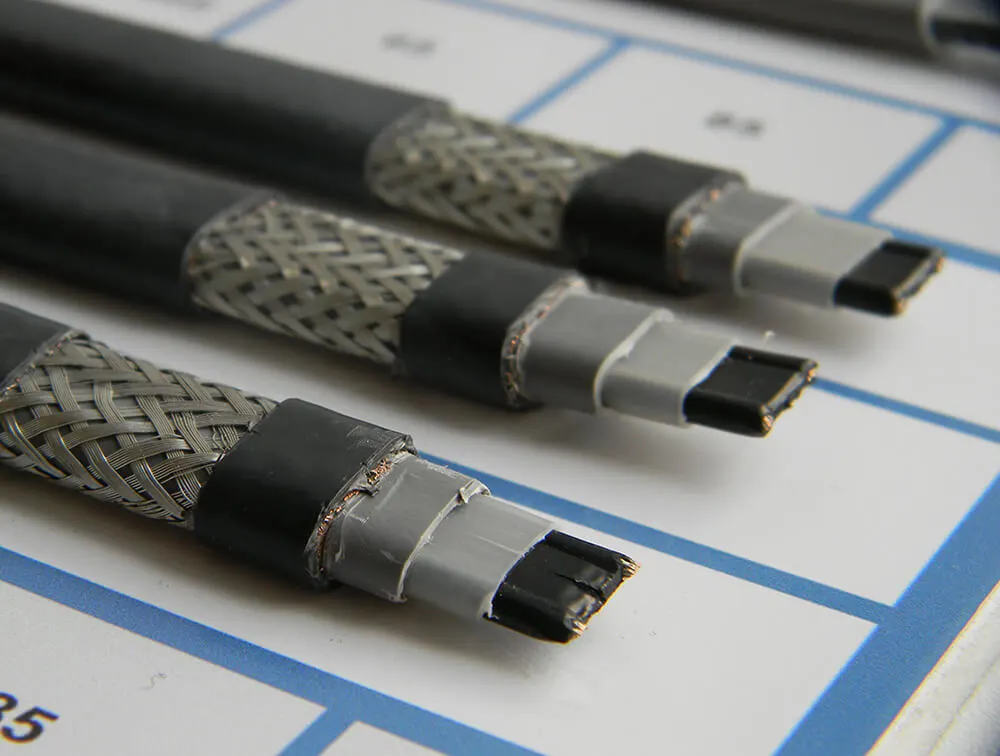

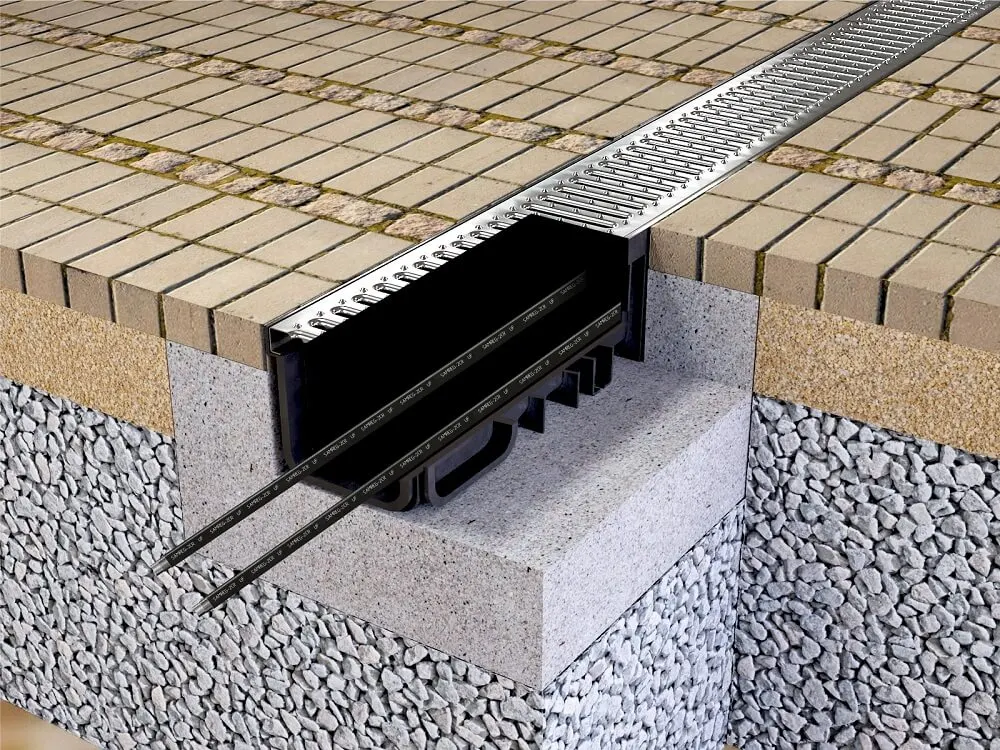

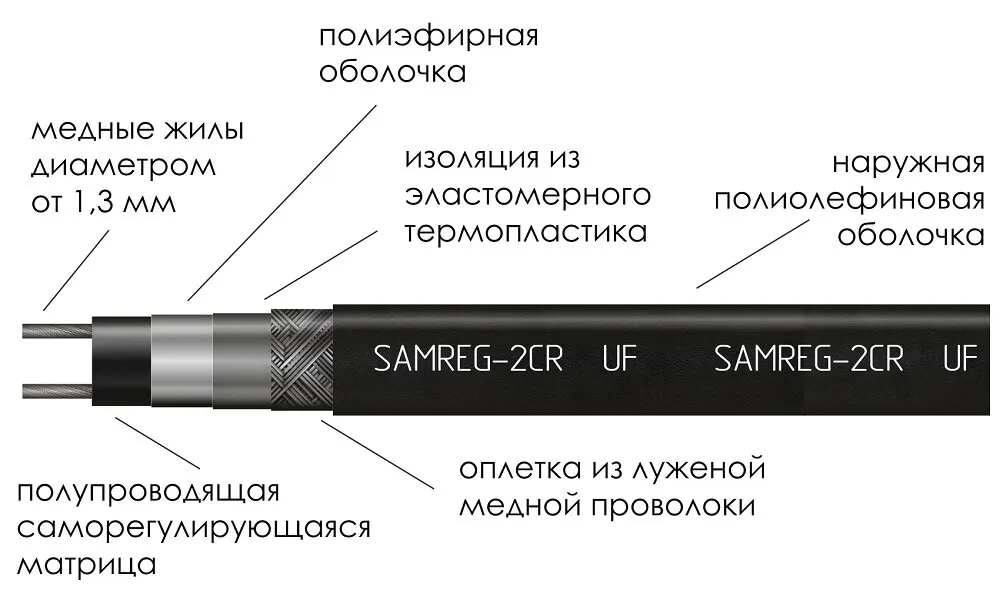

Проектирование обогрева ливневой канализации Строение саморегулирующегося кабеля с защитой от ультрафиолета Образцы греющего кабеля Samreg
Саморегулирующийся кабель SAMREG 24-2CR
Саморегулирующийся кабель SAMREG 24-2CR
  • Линейная мощность: 24 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
Саморегулирующийся кабель SAMREG 30-2CR
Саморегулирующийся кабель SAMREG 30-2CR
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
Саморегулирующийся кабель SRG30-2CR-UV
Саморегулирующийся кабель SRG30-2CR-UV
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: кровля / трубопровод / резервуар
  • Страна производства: Южная корея
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты

При проектировании обогрева ливневой канализации учитывается количество дождеприемных колодцев, их габариты и место расположения и отмечается на схеме раскладки кабеля.

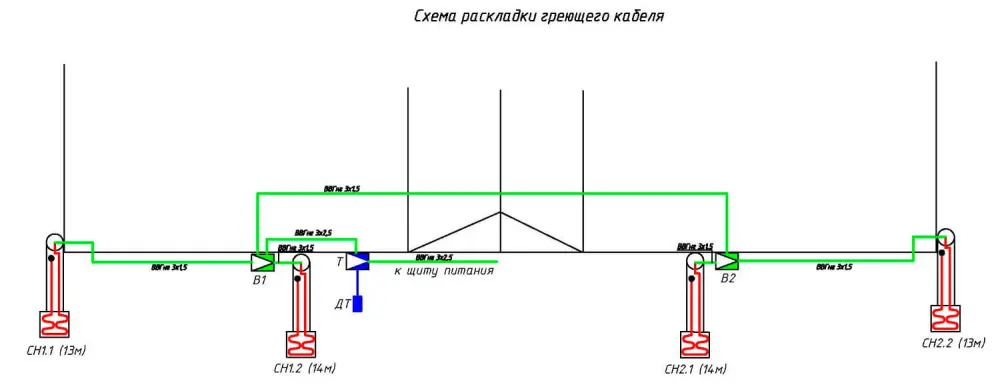

Схема раскладки греющего кабеля

В зависимости от диаметра и материала ливневки, примыкающей к колодцу, кабель укладывается в одну или две нитки. При этом Способы укладки кабеля в дождеприемнике могут быть различными в зависимости от формы и габаритов колодца.

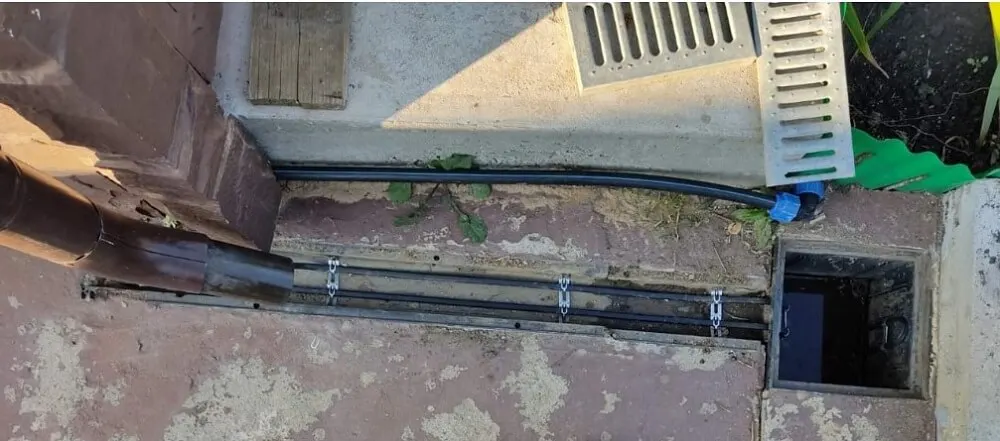

Способы укладки кабеля в дождеприемнике
Схема укладки кабеля в дождеприемнике

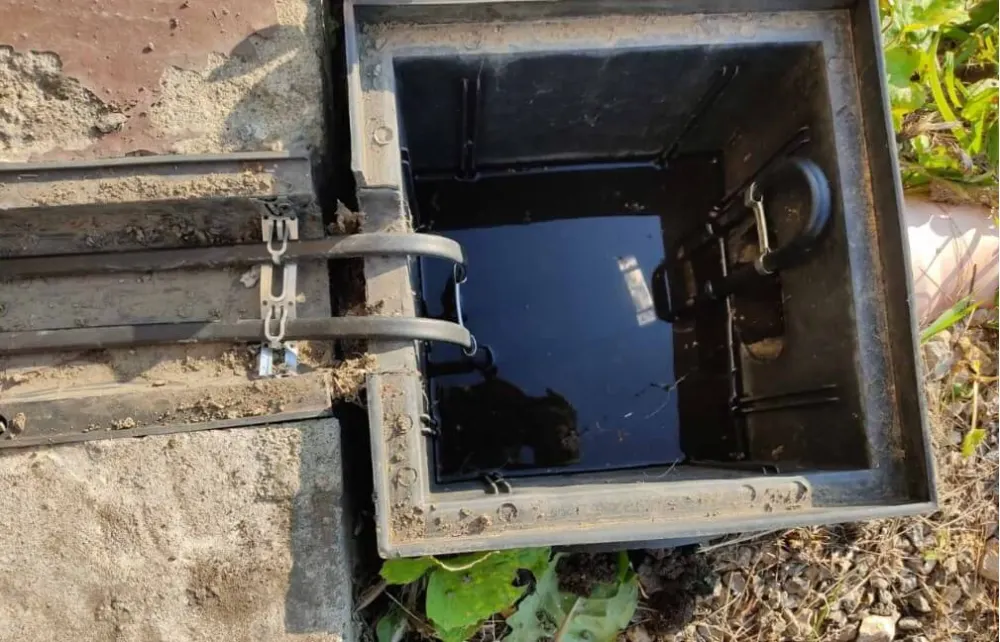

Рис. 1

Для обогрева дождеприемника важно учитывать габариты и форму – грубо говоря, объем, который нужно обогреть. Чем большая площадь внутренней поверхности колодца будет выложена кабелем, тем надежнее система будет защищена от замерзания и засорения.

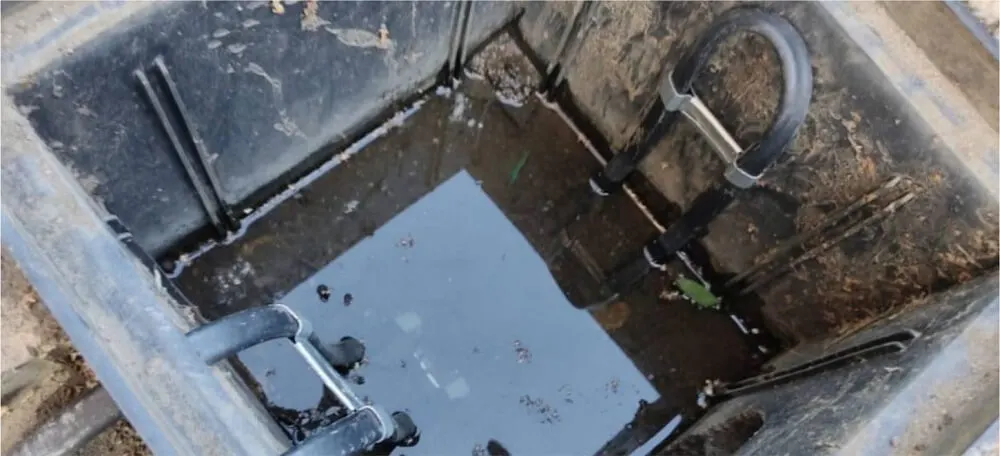

Рис. 2

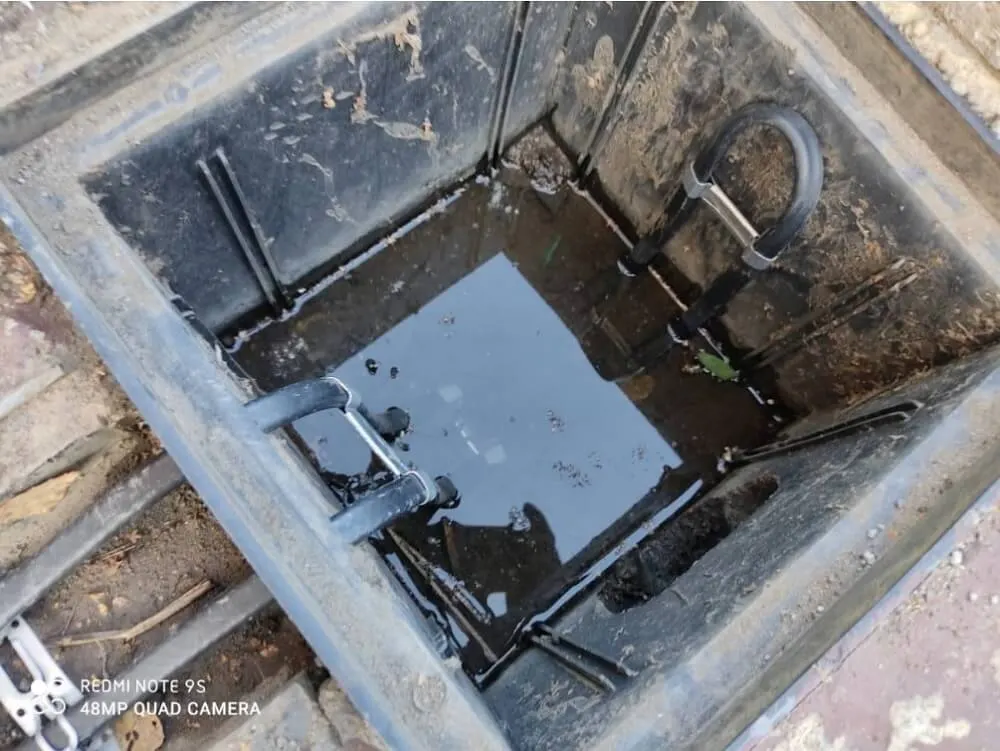

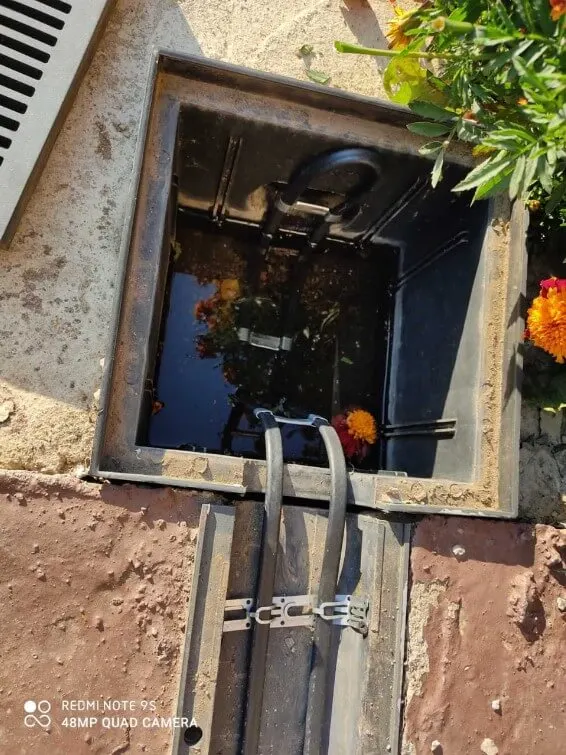

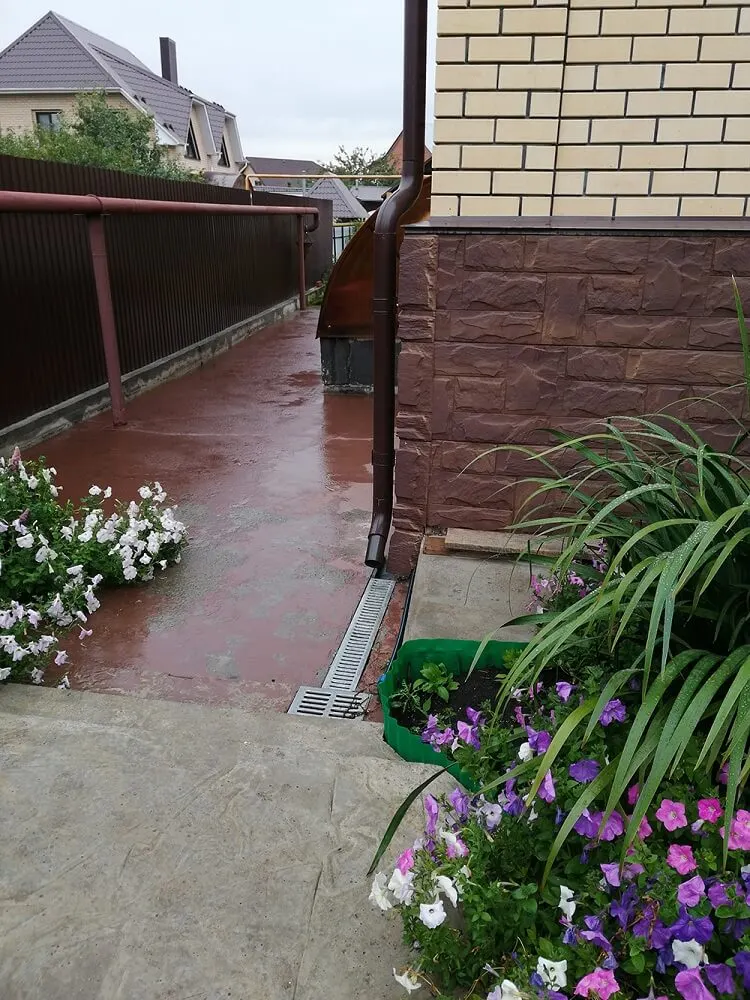

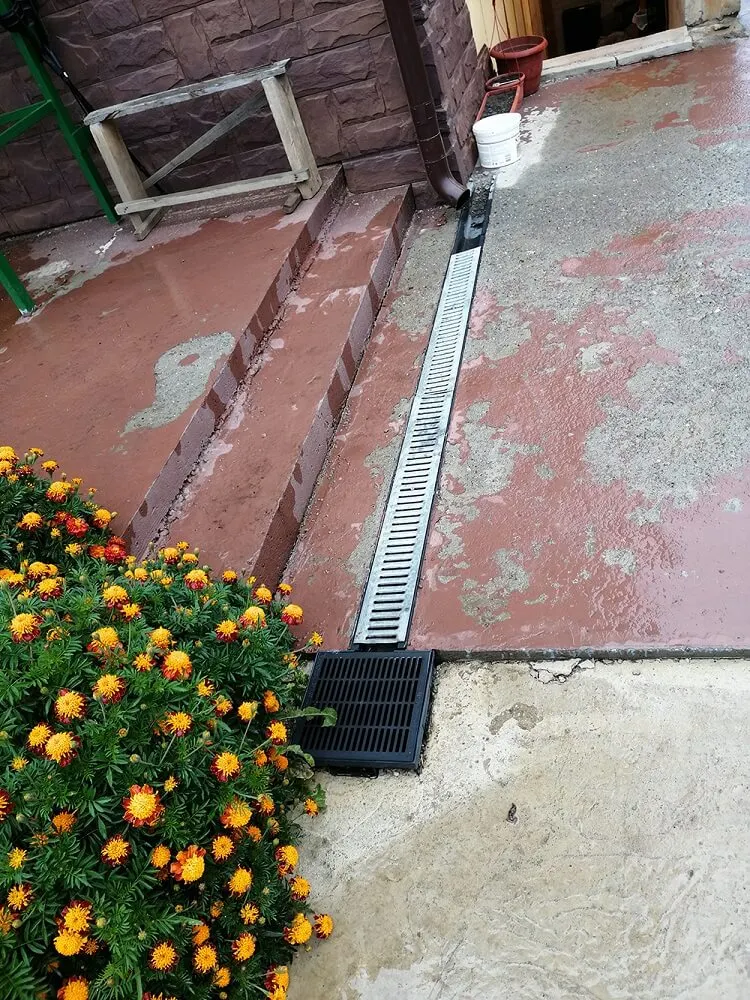

Небольшие квадратные дождеприемные колодцы, обустраиваемые в частных домах, обычно обогревают, укладывая кабель по спирали или на дне. В большинстве случаев этого достаточно, чтобы предупредить промерзание. (Рис. 1, 2)

Как крепить греющий кабель в дождеприемнике?

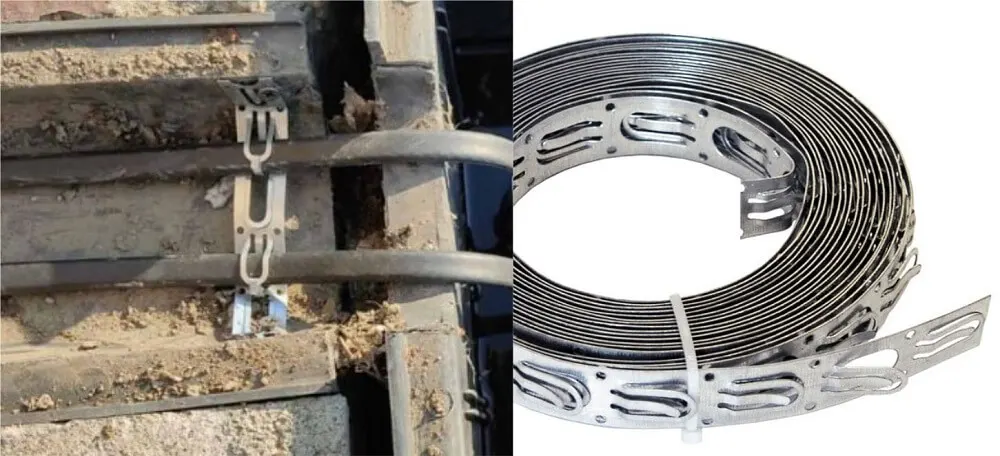

Как крепить греющий кабель в дождеприемнике

Для монтажа самогреющего кабеля в дождеприемном колодце используется монтажная лента для теплого пола (ТП), имеющая специальные язычки. Лента фиксируется саморезами к стенкам колодца. Расстояние между отрезками ленты произвольное, рассчитывается исходя из габаритов самого колодца с условием надежной фиксации кабеля на поверхности.

Также используют крепление типа CP.2-100 (фиксирующее расстояние между лентами кабеля 50/100/150мм) крепеж выполнен их оцинковки и состоит из двух взаимно скрепляющихся хомутов. Этот элемент также используется при монтаже кабеля в водосточных трубах, ливневой канализации и иных местах, где необходимо зафиксировать одинаковое расстояние между витками (лентами) нагревательного кабеля.

Саморегулирующийся кабель SAMREG 24-2CR
Саморегулирующийся кабель SAMREG 24-2CR
  • Линейная мощность: 24 Вт/м.п.
  • Назначение: трубопровод / резервуар
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
Саморегулирующийся кабель SAMREG 30-2CR
Саморегулирующийся кабель SAMREG 30-2CR
  • Линейная мощность: 30 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
Саморегулирующийся кабель SAMREG 40-2CR
Саморегулирующийся кабель SAMREG 40-2CR
  • Линейная мощность: 40 Вт/м.п.
  • Назначение: трубопровод / резервуар / кровля
  • Страна производства: Южная Корея
  • Экран: оплетка из луженой медной проволоки
  • Тип: саморегулирующийся
  • Вид: низкотемпературный

Обогрев дождеприемных колодцев объектов гражданского и промышленного назначения

Основная задача при монтаже системы обогрева в дождеприемниках большого размера – правильная фиксация кабеля и защита от механических воздействий. На примере – прямоугольный дождевой колодец 2.6x2.9 м. Обогрет саморегулирующимся кабелем Samreg

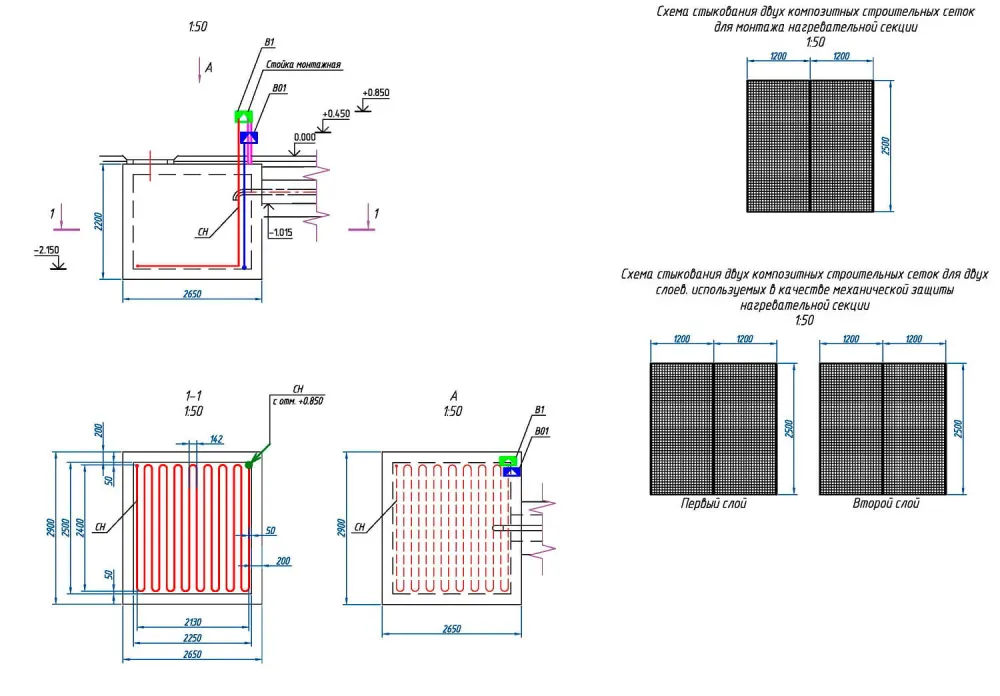

Схема стыкования двух композитных строительных сеток

  1. Кабельную нагревательную секцию монтируют по поверхности пола дренажного колодца.
  2. Монтаж нагревательной секции по поверхности пола выполнить змейкой на композитной строительной сетке, состоящей из двух частей.
  3. Шаг укладки нагревательной секции по поверхности сетки – 142мм.
  4. Крепление нагревательной секции к сетке выполнить кабельными нейлоновыми хомутами 3.6х100мм. Шаг крепления 200мм.
  5. Сверху нагревательную секцию защитить композитной строительной сеткой из двух частей и двух слоев. Для уменьшения размеров ячеек сеток выполнить их смещение относительно двух слоев на 25мм. Крепление двух слоев сеток между собой выполнить кабельными нейлоновыми хомутами 3.6х100мм.
  6. Расположение композитных строительных сеток над нагревательной секцией выполнено для создания механической прочности при проведении чистки дренажного колодца.
  7. Нагревательную секцию на вертикальном участке от коробки соединительной до поверхности пола внутри колодца протянуть в трубе металлопластиковой 40х4мм. Крепление трубы к внутренней стене колодца выполнить в трех точках, металлическими однолапковыми хомутами.
  8. Контроль температурного режима обогреваемого объекта выполняет датчик температуры ДТС 014-Pt100.83.20/3 "ОВЕН' совместно с терморегулятором шкафа управления.
  9. Монтаж провода температуры внутри колодца дренажного выполнить в трубе металлопластиковой 20х2.25нн. Конец трубы с датчиком температуры загерметизировать заглушкой для металлопластиковых труб. Крепление трубы к внутренней стене колодца выполнить в трех точках, металлическими однолапковыми хомутами.
  10. Соединения кабельной нагревательной секции и провода датчика температуры с распределительной линией О.4к8 и линией системы управления электрическим обогревом выполнить в коробках распределительных 380/2208, 50Гц.
  11. Коробки распределительные смонтировать на металлической стойке при помощи зетовых профилей.
  12. Металлическую стойку установить сверху на колодце дренажном. Крепление к наружной поверхности колодца выполнить анкерными болтами.
  13. Переход нагревательной секции и провода датчика температуры от коробок распределительных до труб металлопластиковых выполнить в металлорукавах ПВХ-изоляции.
  14. Соединение между собой труб металлопластиковых и металлорукавов выполнить трубными муфтами ТР.
  15. Уплотнение металлорукавов в коробках соединительных выполнить муфтами /18.
  16. Тип, сечение и способ прокладки силового и контрольного кабеля определяет Заказчик.
  17. При выкачке дренажей и необходимости нахождения обслуживающего персонала внутри колодца, необходимо отключить питание шкафа управления.
  18. Корпуса коробок распределительных и стойки металлической соединить между собой заземляющими проводникам сечением 6мм. Стойку металлическую присоединить к существующему контуру заземления стальной полосой 50х5мн.
  19. Заземление шкафа управления выполнить в соответствии с ПУЗ издание 7.

Обогрев дождеприемника цилиндрической формы

Для обогрева дождеприемного колодца в земле учитывают расчеты теплопотерь, площадь и материал поверхности. Обычно обогревают днище колодца и стенки на определенной высоте. Кабель крепится на монтажную ленту, распределительную коробку выводят на поверхность и закрепляют на металлической платине.

Обогрев дождеприемника цилиндрической формы
