Обогрев кровли — это важная мера для предотвращения образования наледи и сосулек, которые могут повредить крышу, водостоки и представлять опасность для людей. Для этой цели используются два основных типа кабелей: саморегулирующийся и резистивный.
Понимание их различий поможет вам принять обоснованное решение о выборе системы обогрева.

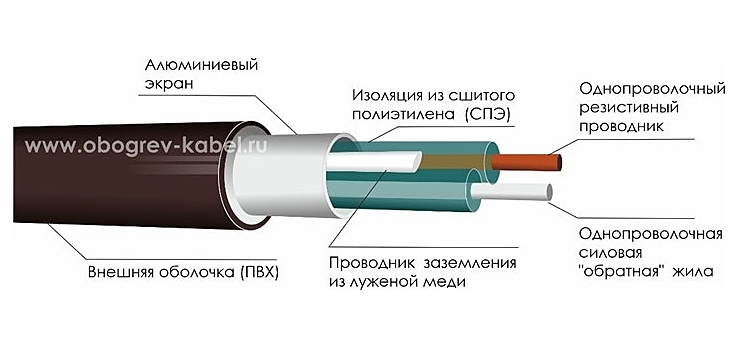

Строение резистивного кабеля для обогрева кровли
Стандарт соответствия: ГОСТ Р МЭК 60800-2017.
Секция резистивного кабеля представляет собой один или два проводника с большим удельным сопротивлением, который составляет замкнутую электрическую цепь. При протекании электрического тока по данному проводнику он начинает нагреваться. Мощность тепловыделения определяется по закону Джоуля-Ленца (P= I²*R), где I – ток в проводнике, R-сопротивление проводника. Поверх проводника наложена изоляция из сшитого полиэтилена. Сверху конструкция покрывается либо оплеткой из медной луженной проволоки, либо алюминиевым экраном, который в свою очередь покрывается внешней оболочкой, защищенной от УФ-излучения. Резистивный кабель имеет холодный конец 10м для подключения к питанию, а с другой стороны концевую муфту. Кабель выпускается готовыми секциями определенной длины на заводе – изготовителе.

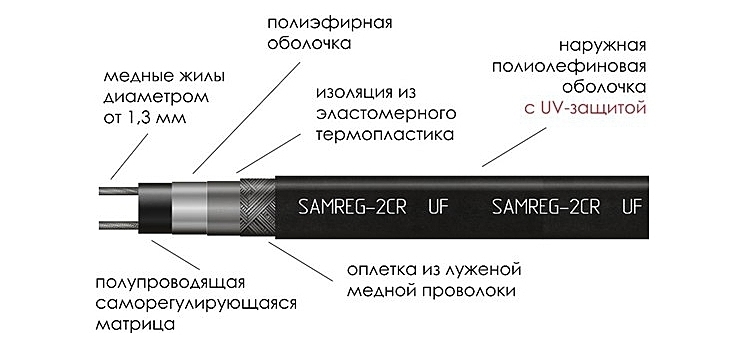

Строение саморегулирующегося кабеля
Стандарт соответствия: ГОСТ Р МЭК 60800-2017.
Саморегулирующийся греющий кабель представляет собой две параллельные токоведущие жилы с расположенной между ними полупроводниковой матрицей. Поверх матрицы устанавливается внутренняя защитная оболочка, сверху идет оплетка из медных луженых жил, которая покрывается наружной оболочкой с защитой от УФ-излучения. Кабель выпускается на катушке длиной 200-250 метров.
Мощность
Резистивный кабель
Мощность нагревательной секции резистивного кабеля, предназначенной для обогрева кровли, постоянная и составляет 28 Вт/м.
Саморегулирующийся кабель
Для обогрева кровли обычно используется греющий кабель 24-40 Вт/м (мощность кабеля нормируется при температуре +10 градусов по Цельсию).
Из-за особенности строения мощность саморегулирующегося греющего кабеля может меняться в зависимости от температуры окружающей среды.
Температура
Резистивный кабель
Данный кабель имеет постоянное сопротивление по всей длине и выделяет фиксированное количество тепла независимо от температуры окружающей среды. Максимальная рабочая температура кабеля составляет 65°C, максимальная температура воздействия составляет 160°C.
Саморегулирующийся кабель
Саморегулирующийся кабель, который применяется для системы обогрева кровли, имеет температурный класс Т6. Максимальная рабочая температура кабеля составляет 65°C. Максимальная температура воздействия составляет 85°C.
Стартовый ток
Важным параметром является пусковой ток кабеля.
Стартовый ток — это максимальный ток, возникающий в момент подачи питания на греющий кабель.
Этот параметр необходимо учитывать при проектировании системы обогрева для:
- Правильного подбора пускозащитной аппаратуры;
- Для определения максимальной длины греющей секции;
- Для правильного подбора силового кабеля для подвода питания.
Расчет стартового тока греющего кабеля
Резистивный кабель
Для резистивного кабеля стартовый (пусковой) ток определяется сопротивлением секции в холодном состоянии. При расчете на кабеле резистивного типа стартовый ток не превышает 20% от тока в установившемся режиме (номинального тока).
Саморегулирующийся кабель
Стартовый ток саморегулирующегося кабеля определяется номинальной мощностью нагревательной секции (отрезка саморегулирующегося кабеля) умноженной на коэффициент стартового тока:
Icт = Pном * 3 / 220, где
Рном = Руд * L, Вт
L – длина секции, м
Руд – удельная мощность кабеля Вт/м при температуре +10 °С
3 – стартовый коэффициент
Пиковая нагрузка у саморегулирующегося кабеля приходится на первые 1-5 секунд после включения. В этот момент пусковой ток кабеля может превышать номинальное значение в 2-8 раз. Далее ток кабеля начинает убывать по экспоненциальному закону. Примерно через 5-7 минут происходит выход греющего кабеля на номинальное значение мощности. При расчете пускозащитной аппаратуры для системы электрообогрева ее номиналы выбираются по пусковым токам.
Срок службы
Резистивный кабель
При соблюдении правил монтажа и эксплуатации срок службы резистивного кабеля достигает 15-20 лет.
Саморегулирующийся кабель
При соблюдении правил монтажа и эксплуатации срок службы саморегулирующегося кабеля достигает 10-15 лет.
Требования по монтажу и эксплуатации
Резистивный кабель
- Требуется детальный расчет всех участков обогрева кровли по длине;
- Есть риск перегрева секции при неправильной установке и/или обслуживании*;
- Cекция поставляется готовым изделием, дополнительная сборка не требуется.
- Запрещается изгибать секции менее указанного в документации минимального радиуса изгиба;
- Запрещается укорачивать или наращивать секции;
- Запрещается укладывать секции внахлест;
- Запрещается использовать греющий кабель без системы контроля перегрева.
Саморегулирующийся кабель
- Не требуется детальный расчет, секции кабеля нарезаются по фактической длине обогреваемых участков непосредственно на объекте;
- Требуется монтаж соединительной и концевой заделок кабеля;
- Не требует повышенного внимания к обслуживанию в процессе эксплуатации.
- Запрещается делать нагревательные секции длиной, превышающей максимально допустимую длину секции (указывается в руководстве по эксплуатации);
- Запрещается использовать кабель без оплетки и без УФ-защиты оболочки;
- Запрещается изгибать секции менее указанного в документации минимального радиуса изгиба.
* Примечание
При выборе греющего кабеля резистивного типа особое внимание необходимо уделить своевременному обслуживанию системы обогрева: необходимо периодически очищать поверхность кровли, лотков, водосточных труб, ендов от скопившейся грязи, листвы, пуха и пр.
В противном случае появляется риск возникновения участка локального перегрева секции с последующим выходом ее из строя.
Проект обогрева кровли: нормативные документы и стандарты
- Федеральный закон РФ от 27 декабря 2002 г. №184-ФЗ «О техническом регулировании»;
- Федеральный закон РФ от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»;
- Федеральный закон РФ от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
- Федеральный закон РФ от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»;
- СП 17.13330.2017 «СНиП II-26-76 Кровли»;
- СП 32.13330.2011 «СНиП 2.04.03 Канализация. Наружные сети и сооружения»;
- СП 131.13330.2012 «СНиП 23-01-99 Строительная климатология»;
- ГОСТ 8.310-90 «Государственная система обеспечения единства измерений»;
- Государственная служба стандартных справочных данных. Основные положения»;
- ГОСТ Р.12-2004 «Стандартизация в Российской Федерации. Термины и определения»;
- ГОСТ 1.4-2004 «Унифицированные системы документации;
Мнение инженера
Сравнение саморегулирующегося и резистивного кабеля: итоговая таблица
| Характеристика | Саморегулирующийся кабель | Резистивный кабель |
| Принцип работы | Изменяет теплоотдачу в зависимости от температуры | Постоянная теплоотдача |
| Энергопотребление | Более экономичное за счет эффекта саморегуляции | Фиксированное |
| Начальная стоимость | Выше | Ниже |
| Эксплуатационные расходы | Ниже | Выше |
| Безопасность | Высокая, не перегревается, даже при самопересечении | Есть риск перегрева при некачественной эксплуатации системы обогрева |
| Отрез любой длины на объекте | Да | Нет |
| Обязательное наличие терморегулятора | Нет | Да |
| Возможность монтажа внахлест | Да | Нет |
| Соблюдение минимального радиуса изгиба | Да | Да |
| Изготовление греющей секции на объекте | Да | Нет |
| Срок службы | 10-15 лет | 15-20 лет |
| Пусковые токи | Высокие (Стартовый коэффициент 3) | Низкие (Стартовый коэффициент 1,2) |
| Возможность использование УПП | Требуется при недостаточной выделенной мощности или изношенной электрической сети | Не требуется |
| УФ/Влагостойкость | Имеется | Имеется |
| Применение | Для всех типов кровли и водосточной системы | Преимущественно на край кровли, в водосточной системе – с осторожностью, с соблюдением мер по предотвращению перегрева |
Выбор оптимального типа кабеля определяется требованиями проекта, экономическими параметрами и спецификой объекта эксплуатации.
