Расчёт длины кабеля для водосточной трубы внутренней
Для расчета системы антиобледенения внутреннего электрообогрева водосточных труб многоэтажных зданий, рекомендуем воспользоваться онлайн-калькулятором, который поможет составить предварительную смету нагревательного кабеля и комплектующих.
Перед началом ввода данных необходимо провести анализ планируемого объекта обогрева для выявления параметров водосточных труб и особенностей места их размещения, влияние климатических условий, а также режима их эксплуатации.
Оценка здания и кровельных конструкций, где размещены внутренние водосточные трубы, также являются важными параметрами, влияющими на подбор и монтаж систем антиобледенения. К ним относятся:
тип кровли: парапетная / с желобом между двумя зданиями (характерно для производственных цехов);
Пример: для обогрева на парапетной кровле, требуется уложить вокруг водосточных воронок греющий кабель площадью 1м2. При шаге укладки кабеля 100мм между витками потребуется ~ 12м греющего кабеля.
- материал кровли;
- наличие чердачного помещения / локальных источников тепла.

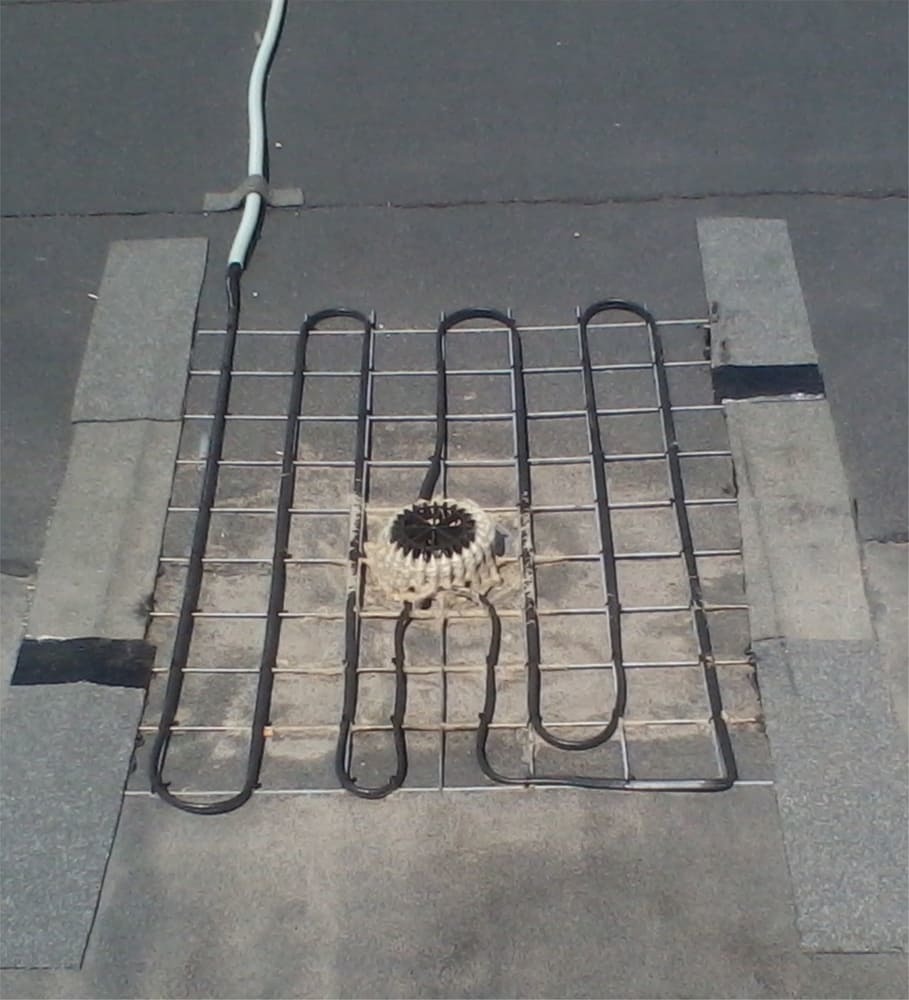

Парапетная кровля

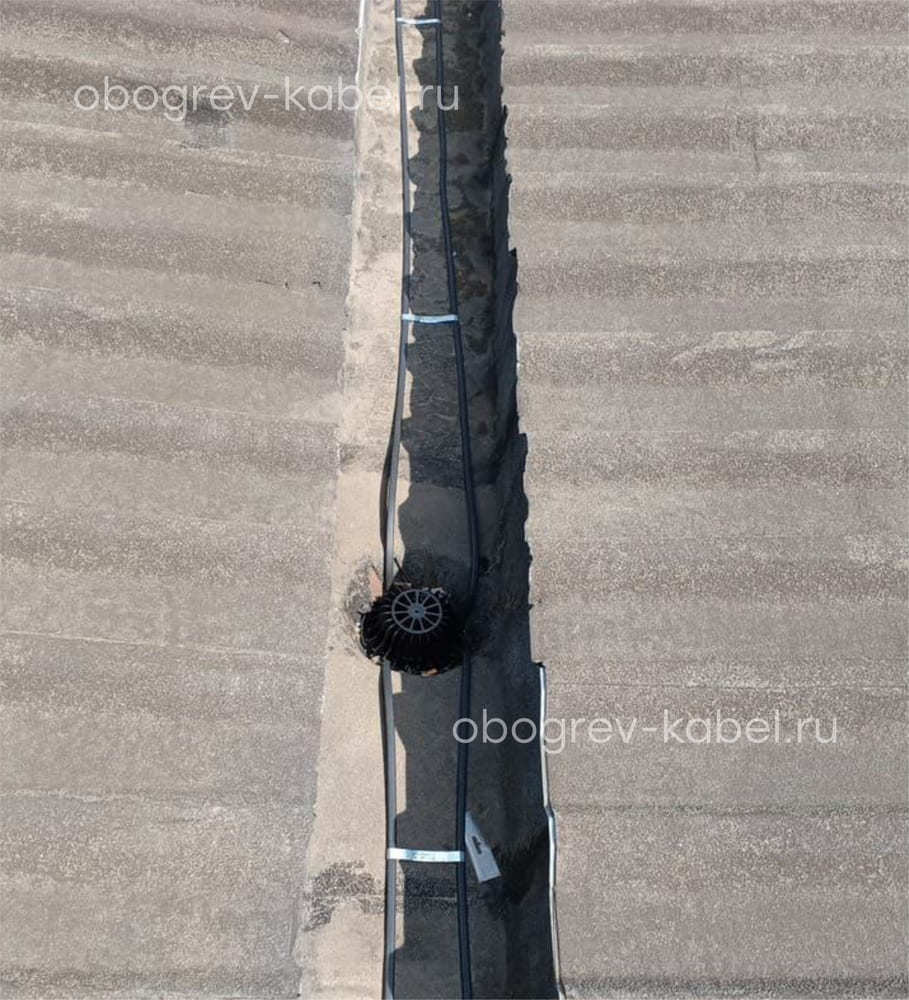

Кровля с желобом между двумя зданиями
Параметры водосточных труб внутри здания для расчета кабеля:
- диаметр трубы:
- до 120 мм - монтаж в одну кабельную нить;
- от 120 до 185 мм - в две нити;
- свыше 185 мм - в три нити.
длина трубы: берем запас 5% по длине на изгибы + всегда! добавляем запас греющего кабеля 1-2 м для усиленного обогрева на выпуске из трубы.
Пример: требуется обогреть трубу диаметром 100мм длиной 10м расположенную внутри здания. Расчет для данного случая: обогреваем трубу в 1-нитку. Lкабеля=10м*5% + 1м (запас на усиленный обогрев на выпуске из трубы) = 11,5м. Округляем в большую сторону до 12м.
- материал трубы – металл/неметалл;
- количество труб;
- протяженность обогрева кабельной секции зависит от помещений в здании, через которые проходит труба: холодные / теплые.
Монтаж греющего кабеля внутренних водостоков:
- доступность монтажа кабельной системы на объекте обогрева.
Автоматика управления обогревом водосточных систем:
- определить место установки автоматики обогрева;
- выбрать тип управления.
Сбор общих данных по обогреваемым участкам на объекте дает возможность рассчитать требуемую мощность обогрева, подобрать соответствующий нагревательный кабель и его крепление, а также определить оптимальную систему управления (из соотношения цена/качество/эффективность), наиболее подходящую для объекта.
| Наименование | Тип | Ед. изм. | Кол-во |
|---|---|---|---|
| Кабель | — | м | — |
| Зажим крепежный | СР.2-50 | шт | — |
| Лента монтажная | ТП | м | — |
| Трос в оплетке | ПВХ 2/3 | м | — |
| Зажим | — | шт | — |
обращайтесь!
Комплектация нагревательной секции:
- Зажим крепежный СР.2-50 - устанавливается на выпуске из трубы из расчета 3 шт на 1 трубу. Используется для организации усиленного обогрева на выпуске из трубы;
- Лента монтажная ТП – устанавливается на поверхность кровли для крепления «змейки» греющего кабеля вокруг водосточной воронки из расчета 3-4м на 1 воронку. К поверхности кровли монтируется методом наплавления поверх ленты ТП кусков материала, из которого изготовлено покрытие кровли (бикрост, гибкая черепица и т.д.), размерами 50х100мм с шагом 500мм;
- Трос в оплетке ПВХ 2/3 закладывается по высоте трубы + 2м (Пример: длина трубы 10м. Тогда длина троса 10м+2м = 12м);
- Зажим крепежный для крепления греющего кабеля к тросу - устанавливаем зажим на тросе с шагом 500мм. Пример: длина трубы 10м. Тогда количество крепежа 2*10м+5% запас = 21шт).
Тип крепежного элемента в зависимости от количества монтируемых ниток греющего кабеля:
- 1 нитка кабеля - зажим крепежный СР/Т.1-25Ц;
- 2 нитки кабеля - зажим крепежный СР/Т.2-50Ц;
- 3 нитки кабеля - зажим крепежный СР/Т.3-50Ц.
Подробнее о монтаже греющего кабеля для водосточных систем.
- Рассчитаем требуемую мощность
- Подберем кабель и крепления, подходящий для Вашего объекта
- Порекомендуем удобную систему управления
