Расчёт шага укладки кабеля на кровле
Шаг укладки – это расстояние между витками кабеля, которое необходимо соблюдать при монтаже для обеспечения равномерного прогрева поверхности. Если вы знаете общую длину секции, необходимой для обогрева, рассчитать шаг укладки греющего кабеля для вашей площади довольно легко.
Формула расчета шага укладки греющего кабеля:
(Площадь укладки, м² / Длина секции, м) * 100 = Шаг укладки, см.
Важно! От шага укладки напрямую зависит удельная мощность обогрева – мощность системы на 1 м². При увеличении расстояния между витками кабеля снижается удельная мощность. При расчетах следует придерживаться рекомендуемой мощности обогрева для выбранного объекта.
Например: обогрев 1 м² края кровли требует 350 Вт/м². При выборе кабеля 30 Вт/м потребуется секция 12 м. И далее вычисляется шаг укладки по формуле.
В готовых комплектах шаг укладки для различной площади может быть указан в инструкции по монтажу. Иногда для готовой секции приводится несколько значений для укладки.

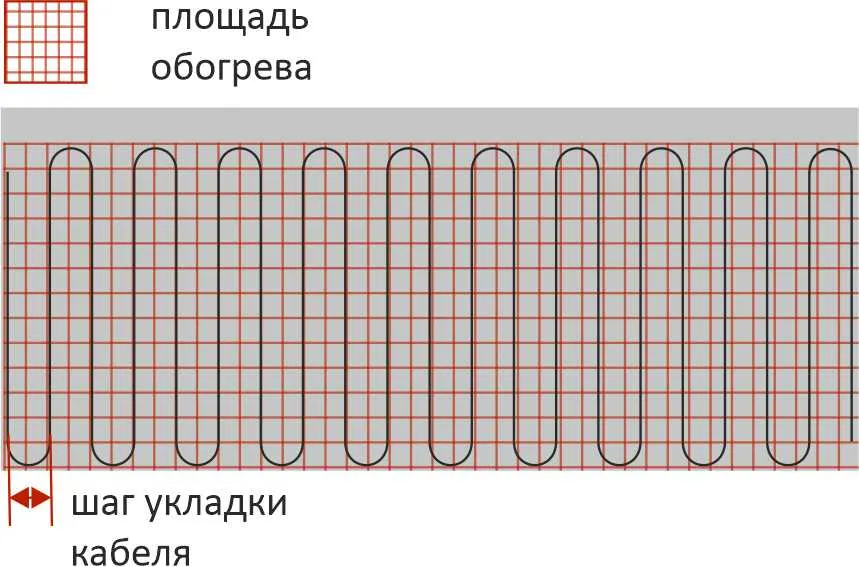

Укладка на площадке

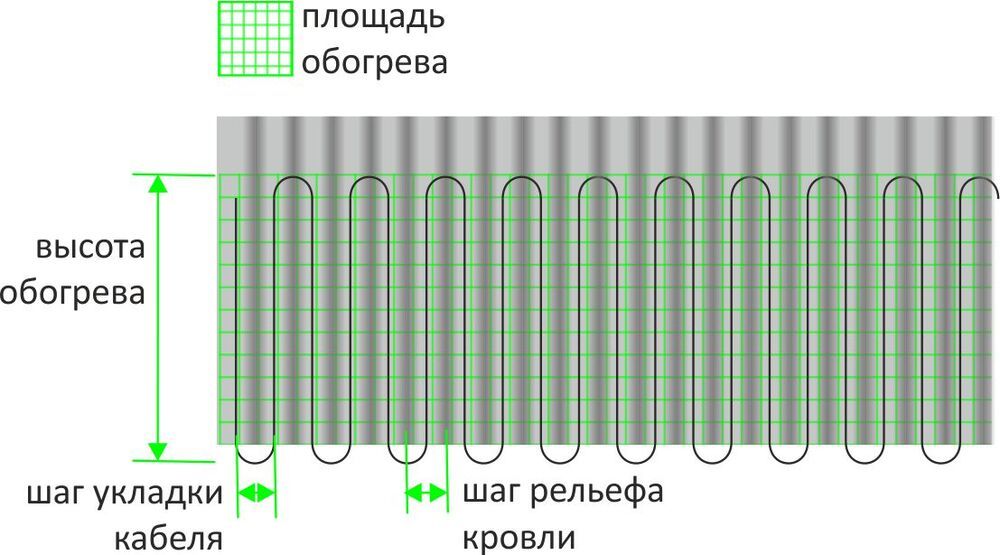

Укладка на кровле
обращайтесь!
При расчетах расстояния между витками кабеля необходимо учитывать минимальный диаметр изгиба кабеля, он указан в паспорте или инструкции к изделию. Этот параметр отражен также в правилах монтажа, так как напрямую влияет на срок службы нагревательной ленты. При нарушении минимального изгиба увеличивается нагрузка на растяжение в петле, а также повышенное механическое напряжение полупроводниковой матрицы, что приведет к изнашиванию внешней оболочки кабеля и преждевременному разрушению матрицы. Для предотвращения необходимо увеличить шаг укладки, например, уменьшив количество кабеля.
Для более точного определения количества кабеля в систему обогрева кровли используйте калькуляторы на нашем сайте:
