Расчёт длины кабеля для края кровли

Расчет длины греющего кабеля для края кровли производится исходя из длины обогреваемой части кровли. Удельная мощность обогрева должна составлять 250-350 Вт/м2 для эффективной работы системы. Мощность обогрева определяется индивидуальными параметрами объекта (углом ската кровли, наличия снегозадерживающих конструкций, наличия дополнительных элементов в месте обогрева).

Мощность обогрева кровли зависит от минимальной температуры, при которой еще выпадают осадки (в разных регионах она может отличаться), материала кровельного покрытия (для металлической кровли больше, для «мягкой» меньше), наличия подкровельного утепления (если он есть, расчетная мощность меньше) и дополнительных источников тепла на кровле (при их наличии расчетная мощность также меньше).

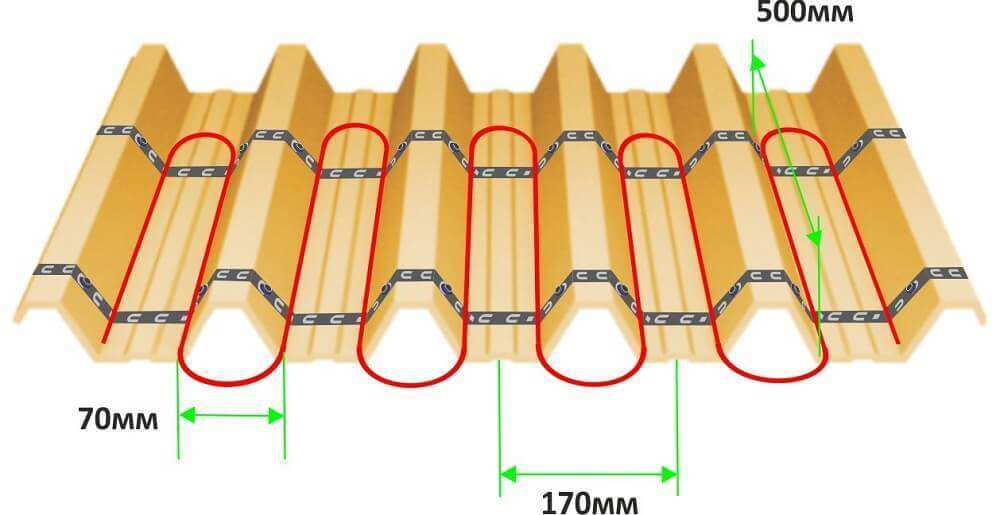

Кабель укладывается на краю кровли витками (змейкой) на высоту – 30-50 см с шагом укладки, обеспечивающим необходимую удельную мощность. Также шаг укладки зависит от рельефа кровельного материала (например, металлочерепицы).

Введите данные для расчёта

Тип кровли

Высота обогрева, м

Для приблизительного расчета можно взять 0.5 м

Высота обогрева, мм

Для приблизительного расчета можно взять 500 мм

Длина обогреваемого края, м

Шаг укладки кабеля, м

Для приблизительного расчета можно взять 0.1 м

Результат расчёта

Длина кабеля, м

Длина кабеля с запасом 5%, м

WApp инженера

С радостью проконсультирую,
обращайтесь!

Ваша система обогрева готова к отгрузке!

Формула: Длина кабеля = ((высота укладки / шаг укладки) + 1м) х длина обогреваемого края кровли.

Пример: Обогревается край металлической кровли 8м, профиль 10см (шаг укладки 10см).

Расчет: ((0.5м / 0.1) + 1м) * 8 = 48м.

Используя калькулятор для расчета длины кабеля для кровли, пожалуйста учитывайте, что данные приблизительны и не учитывают индивидуальных параметров и особенностей конструкции Вашей кровли. Более точные расчеты могут произвести наши специалисты.

Высота обогрева увеличивается в случае, если необходимо повысить удельную мощность обогрева (площадь обогреваемой поверхности), для этого же можно уменьшить шаг укладки (уложить кабель плотнее), если позволяет рельеф кровельного материала.

Кабель в системах антиобледенения используется только с защитой от солнечных лучей (наличие в маркировке обозначений «UV» или «UF»), а также с металлической оплеткой для защиты полупроводниковой матрицы кабеля от механических повреждений. Линейная мощность саморегулирующегося кабеля для кровли – 24-40 Вт/м. Чаще всего используют 30-ватный кабель.
