Саморегулирующийся кабель SRG40-2CR-UV

Саморегулирующийся греющий кабель SRG40-2CR-UV предназначен для предотвращения замерзания водостоков, кровли, труб и емкостей. Кабель саморегулирующий, имеет повышенную защиту от UV-излучения благодаря улучшенной внешней оболочке.

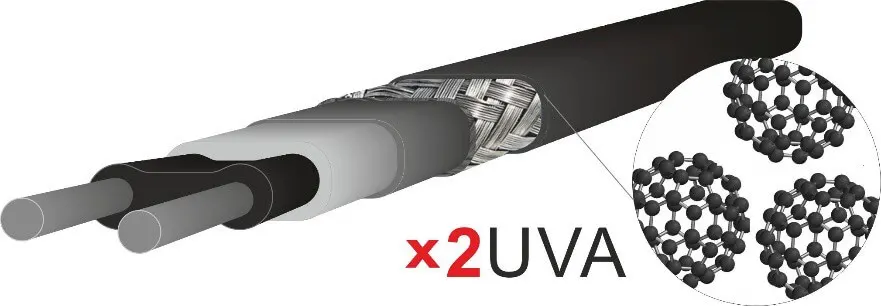

Внешняя оболочка из термопластичного полимера имеет повышенное содержание UV-стабилизатора* препятствующего светодиструкции материала под действием UV-лучей на открытом воздухе, что удваивает срок эксплуатации системы обогрева.

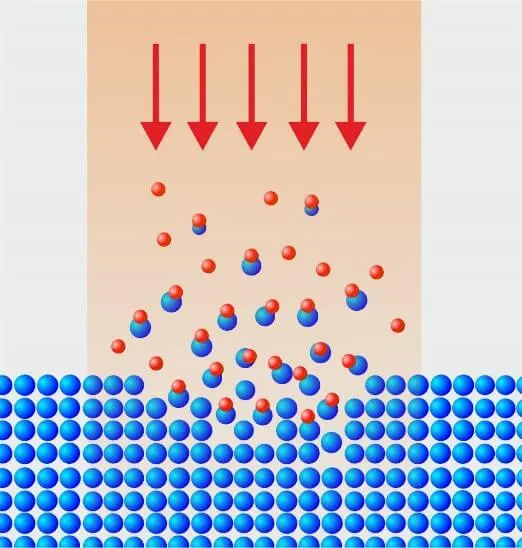

*Под светодеструкцией понимается разрушение структуры полимера, возникающего в результате реакции кислорода воздуха с молекулами материала оболочки под действием UV-излучения. Для поглощения излучения в композит материала методом экструзии вводят UV-абсорберы (UVA), получаемые из подготовленной мелкодисперсной сажи, поэтому оболочка кабеля имеет черный цвет.

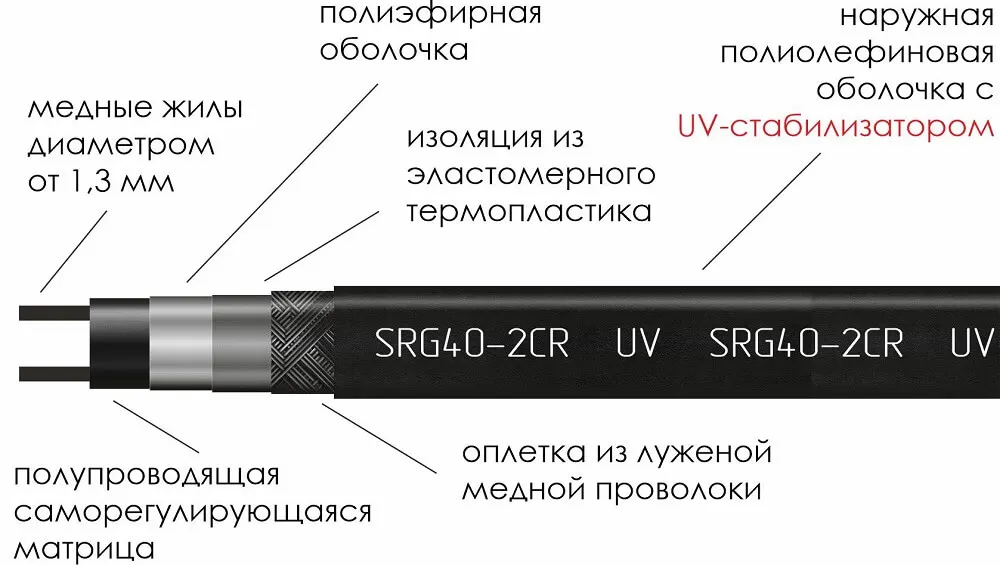

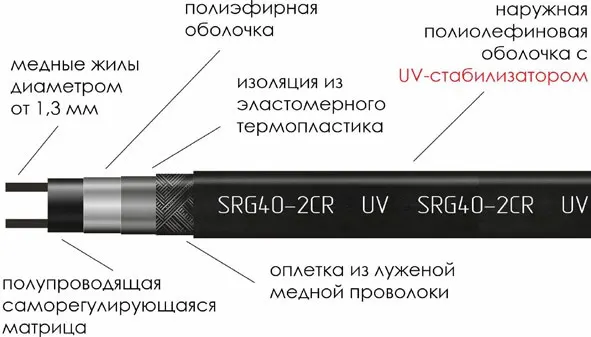

Строение кабеля SRG40-2CR-UV

Основой кабеля является саморегулирующаяся полупроводниковая матрица, питающаяся двумя токоведущими жилами сечения 16 AWG (или 1,3 мм.2). Физические свойства материала матрицы позволяют кабелю изменять интенсивность тепловыделения в зависимости от температуры окружающей среды.

Матрица покрыта оболочкой из полиэфира и имеет изоляцию из эластомерного термопластика, которые обеспечивают термическую, механическую и электрозащиту матрицы, а также поддерживают гибкость и упругость кабеля.

От механических повреждений кабель защищает также металлическая оплетка из переплетенных луженых медных проволок. Оплетка служит также заземлением кабеля, сплетенная в жгут, она соединяется с заземляющей жилой силового кабеля при монтаже.

Внешняя оболочка герметична, изолирует конструкцию кабеля от внешней среды.

Применение греющего кабеля SRG40-2CR-UV

Саморегулирующийся греющий кабель SRG40-2CR-UV используется в системах обогрева, размещенных на открытом воздухе – кровли, водостоков, водосборных лотков и ливневок, а также под теплоизоляцию для обогрева труб и емкостей, в случае, если требуется дополнительная электробезопасность (заземление).

• Мощность греющего кабеля регулируется в зависимости от температуры окружающей среды.
• Не боится перегрева (запирания), может быть смонтирован внахлест.
• Режется на отрезки любой длины (даже 10 см), изготавливать секции можно прямо на объекте.
• Монтаж выполняется по инструкции, без специальных инструментов.
• Соответствие стандартам безопасной эксплуатации подтверждено испытаниями и соответствующими сертификатами.

Характеристики саморегулирующегося кабеля SRG40-2CR

SRG40-2CR – предназначен для применения в обычных (не агрессивных) средах. Маркировка CR соответствует наличию защитного экрана из медных проволок.
Маркировка «UV» обозначает наличие защиты оболочки от ультрафиолетового излучения.

Максимальная температура (рабочая)	65°С
Максимальная температура (воздействия)	85°С
Минимальная температура монтажа	-40°С
Рабочее напряжение	220-240 В
Температурный класс	Т6
Макс. сопротивление защитной оплётки	≤18.2Ω/км
Сечение жилы	16 AWG
Срок службы	10 лет
Габариты кабеля	13.1х6.5мм.
Масса	7.5кг/100м
Минимальный радиус изгиба	30 мм.

Максимальная длина кабеля в секции

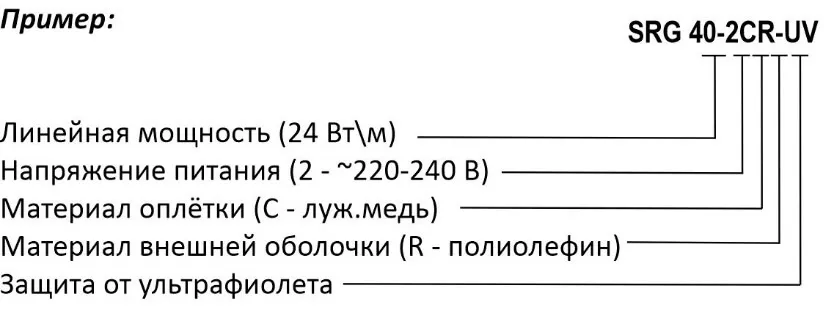

Информация для заказа

Комплектующие

Для монтажа на кровле используются крепления типа СР/Т, а также монтажная лента (ТП), пластиковые зажимы или тросы в зависимости от места размещения и длины кабеля. Для монтажа на трубопроводе используют металлизированный скотч или пластиковые хомуты. Кабель на трубу укладывается в обязательном порядке под теплоизоляцию для предотвращения избыточных теплопотерь с поверхности трубопровода.

Кабель применяется для обогрева кровли и трубопровода из любых материалов (максимальная рабочая температура 65°С).

Секции изолируются при помощи наборов термоусадочных трубок типа ТКТ, данный способ рекомендован производителем греющего кабеля и обеспечивает максимальную герметичность и долгий срок службы секции.

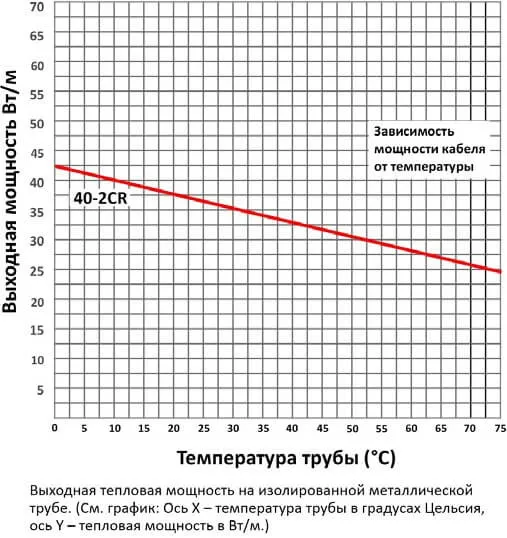

Зависимость мощности кабеля от температуры окружающей среды
