Греющий кабель Alphatrace от производителя
ALPHATRACE – кабель промышленного назначения. Применяется в сложных системах обогрева трубопроводов (в том числе подвергаемых пропарке), резервуаров, водостоков и кровли. Оптимальное решение в разрезе цена-качество, превосходит аналоги по надежности и безопасности, поставка в кратчайшие сроки. Кабель имеет все надлежащие сертификаты, в том числе сертификат взрывозащиты.
Саморегулирующийся кабель Альфатрейс предполагает разнообразие в проектировании и легкий монтаж. Благодаря произведённым из компонентов высочайшего качества, матрице и медным полупроводникам, кабель корректирует собственную выходную мощность в зависимости от температуры окружающей среды, что позволяет экономить на электричестве. Саморегулирующийся кабель ALPHATRACE очень гибкий и может быть смонтирован на месте установки, также может без проблем сращиваться и монтироваться внахлест.
Для различных бытовых, коммерческих и промышленных объектов предлагаются саморегулирующиеся кабели разных температурных режимов для использования в сетях напряжением 220 - 240 В, которые также обладают медной оплеткой для заземления и внешней изоляцией из термопластичного эластомера (полиолефина) или фторопласта. Кабели Альфатрейс независимо протестированы, часть их одобрена для использования во взрывоопасных зонах.
Саморегулирующийся греющий кабель ALPHATRACE может быть трех видов: низкотемпературный, среднетемпературный и высокотемпературный.
ALPHATRACE ATMI – низкотемпературный саморегулирующийся кабель уменьшенных габаритов, применяемый для обогрева металлических и пластиковых трубопроводов, в том числе внутрь трубы. Доступная мощность: 11, 17, 25 Вт/м.
ATMI-СР – с оплеткой из медных лужёных проволок и наружной оболочкой из полиолефина, для использования в обычных средах.
ATMI-CF – с оплеткой из медных лужёных проволок и наружной оболочкой из фторополимера, для использования в обычных или химически агрессивных средах, внутрь трубы с питьевой водой.
Таблица соответствия
| AlphaTrace | Heatline | HeatTrace | Nelson EasyHeat | Bartec | HeatUp | ||
|---|---|---|---|---|---|---|---|
| 17ATMI2-CP | 17HLM2-CT | 17HTM2-BT | 17VM2-T | 17FSM2-CT | CLT25-JT | PSBL15 (07-5807-2156) | |
| 17ATMI2-CF | 17HLM2-CF | 17HTM2-BP | 17VM2-F | 17FSM2-CF | PSBL15 (07-5807-2155) | 10SeDS2-CF | |
Варианты исполнения APLHATRACE ATMI
| Название | Мощность | Применение | Maкс. t | Оболочка | Темп-ый класс |
|---|---|---|---|---|---|
| Alphatrace ATMI-CP11 | 11 Вт | со взрывозащитой | 65 °C | полиолефин | Т6 |
| Alphatrace ATMI-CP17 | 17 Вт | со взрывозащитой | 65 °C | полиолефин | Т6 |
| Alphatrace ATMI-CP23 | 23 Вт | со взрывозащитой | 65 °C | полиолефин | Т6 |
| Alphatrace ATMI-CF11 | 11 Вт | со взрывозащитой | 65 °C | фторополимер | Т6 |
| Alphatrace ATMI-CF17 | 17 Вт | со взрывозащитой | 65 °C | фторополимер | Т6 |
| Alphatrace ATMI-CF23 | 23 Вт | со взрывозащитой | 65 °C | фторополимер | Т6 |

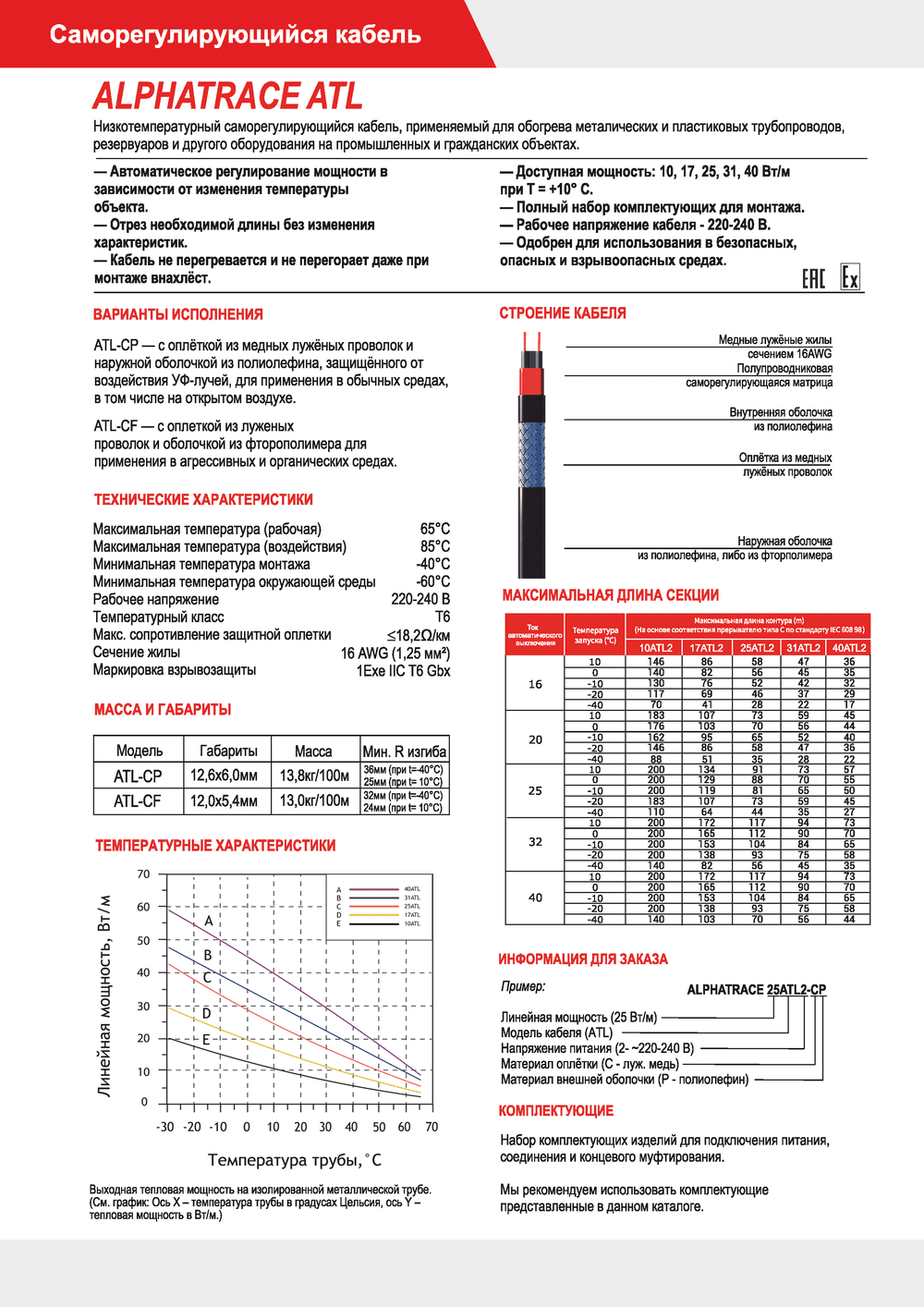

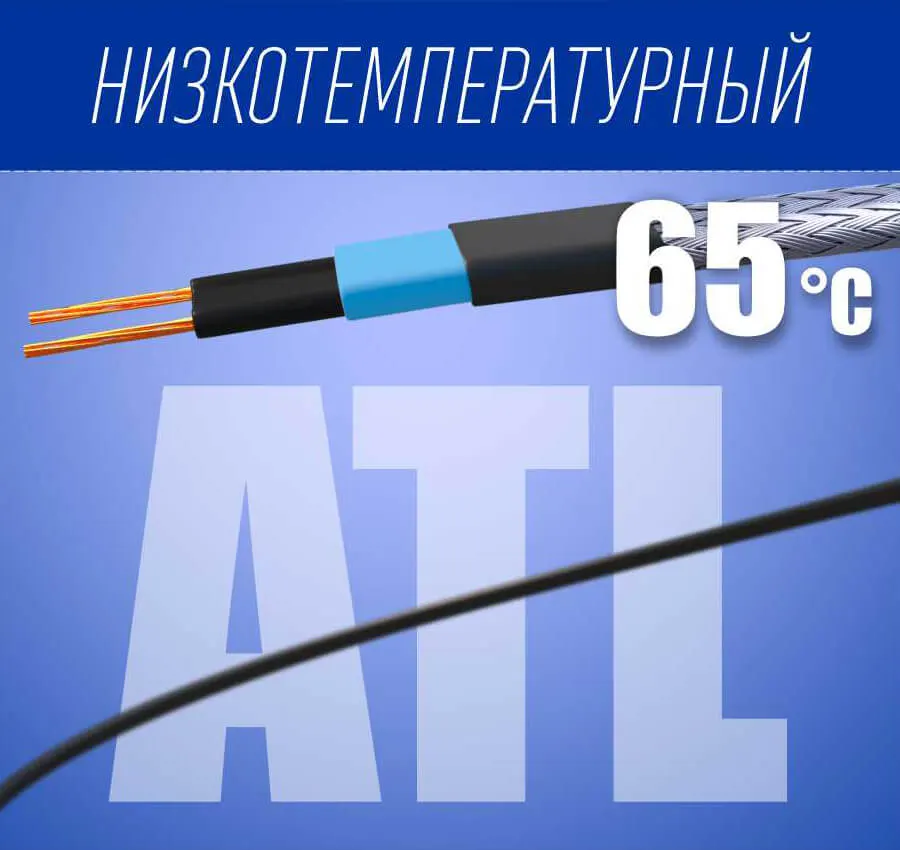

ALPHATRACE ATL – низкотемпературный саморегулирующийся кабель, применяемый для обогрева металлических и пластиковых трубопроводов и резервуаров. Доступная мощность: 10, 17, 24, 31, 40 Вт/м.
ATL-СР – кабель с оплеткой из медных лужёных проволок и наружной оболочкой из полиолефина, защищенного от воздействия УФ-лучей, для применения в обычных средах, в том числе на открытом воздухе.
ATL-CF – кабель с оплеткой из луженых проволок и оболочкой из фторополимера.
Таблица соответствия
| AlphaTrace | Lavita | Heatline | Termon | Raychem | HeatTrace | Nelson EasyHeat | Bartec | Eltherm | Fine KOREA | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10ATL2-CP | GWS-10-2CR | 11HLR2-CT | 10HTP2-BT | 11VR2-T | BSX-3-2OJ | 3BTV2-CR | 10FSR2-CT | LT23-JT | PSB10 (07-5801-2106) | ELSR-N-10-BO | SRF10-2CR | |
| 17ATL2-CP | GWS-16-2CR | 17HLR2-CT | 15HTP2-BT | 17VR2-T | BSX-5-2OJ | 5BTV2-CR | 17FSR2-CT | LT25-JT | PSB15 (07-5801-2156) | ELSR-N-22-BO | SRF16-2CR | |
| 25ATL2-CP | GWS-24-2CR | 25HLR2-CT | 25HTP2-BT | 27VR2-T | BSX-8-2OJ | 8BTV2-CR | 25FSR2-CT | LT28-JT | PSB26 (07-5801-2266) | SRF24-2CR | ||
| 31ATL2-CP | GWS-30-2CR | 31HLR2-CT | 33HTP2-BT | 31VR2-T | BSX-10-2OJ | 10BTV2-CR | 31FSR2-CT | LT210-JT | PSB33 (07-5801-2336) | ELSR-N-33-BO | SRF30-2CR | |
| 40ATL2-CP | GWS-40-2CR | 40HLR2-CT | BSX-15-2OJ | RSX-15-2FOJ | 40FSR2-CT | ELSR-N-44-BO | SRF40-2CR | |||||
| 10ATL2-CF | 11HLR2-CF | 10HTP2-BP | 11VR2-F | BSX-3-2FOJ | 3BTV2-CT | 10FSR2-CF | LT23-J | PSB10 (07-5801-2105) | ELSR-N-10-BOT | |||
| 17ATL2-CF | 17HLR2-CF | 15HTP2-BP | 17VR2-F | BSX-5-2FOJ | 5BTV2-CT | 17FSR2-CF | LT25-J | PSB15 (07-5801-2155) | ELSR-N-22-BOT | |||
| 25ATL2-CF | 25HLR2-CF | 25HTP2-BP | 27VR2-F | BSX-8-2FOJ | 8BTV2-CT | 25FSR2-CF | LT28-J | PSB26 (07-5801-2265) | ||||
| 31ATL2-CF | 31HLR2-CF | 33HTP2-BP | 31VR2-F | BSX-10-2FOJ | 10BTV2-CT | 31FSR2-CF | LT210-J | PSB33 (07-5801-2335) | ELSR-N-33-BOT | |||
| 40ATL2-CF | 40HLR2-CF | BSX-15-2FOJ | RSX-15-2FOJ | 40FSR2-CF | ELSR-N-44-BOT | |||||||
Варианты исполнения APLHATRACE ATL
| Название | Мощность | Применение | Maкс. t | Оболочка | Темп-ый класс |
|---|---|---|---|---|---|
| Alphatrace ATL-CP10 | 10 Вт | со взрывозащитой | 65 °C | полиолефин | Т6 |
| Alphatrace ATL-CP17 | 17 Вт | со взрывозащитой | 65 °C | полиолефин | Т6 |
| Alphatrace ATL-CP25 | 25 Вт | со взрывозащитой | 65 °C | полиолефин | Т6 |
| Alphatrace ATL-CP31 | 31 Вт | со взрывозащитой | 65 °C | полиолефин | Т6 |
| Alphatrace ATL-CP40 | 40 Вт | со взрывозащитой | 65 °C | полиолефин | Т6 |
| Alphatrace ATL-CF10 | 10 Вт | со взрывозащитой | 65 °C | фторополимер | Т6 |
| Alphatrace ATL-CF17 | 17 Вт | со взрывозащитой | 65 °C | фторополимер | Т6 |
| Alphatrace ATL-CF25 | 25 Вт | со взрывозащитой | 65 °C | фторополимер | Т6 |
| Alphatrace ATL-CF31 | 31 Вт | со взрывозащитой | 65 °C | фторополимер | Т6 |
| Alphatrace ATL-CF40 | 40 Вт | со взрывозащитой | 65 °C | фторополимер | Т6 |

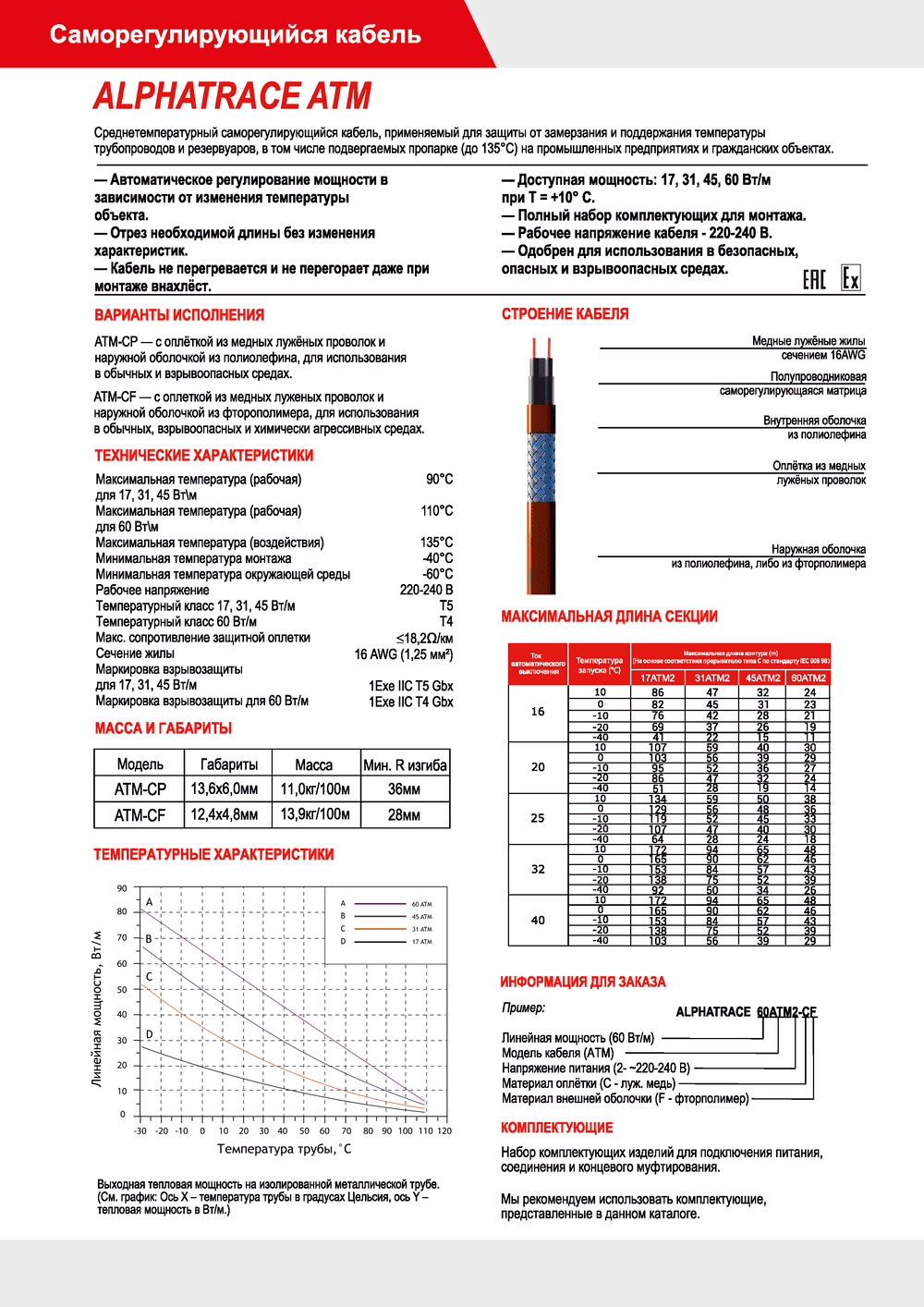

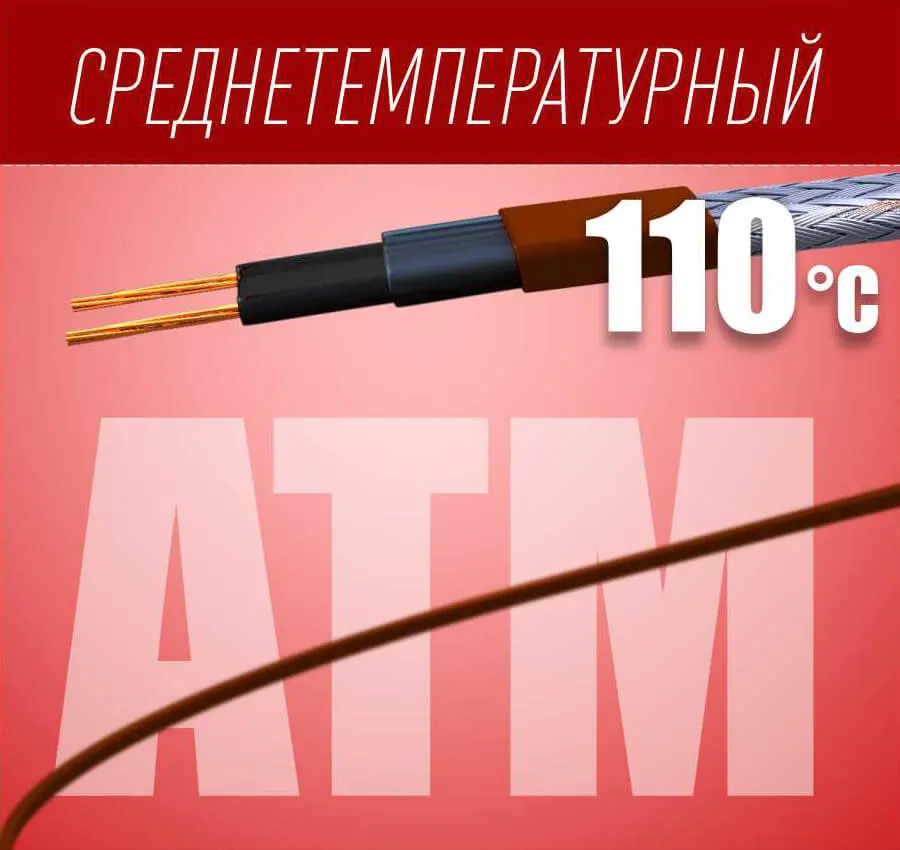

ALPHATRACE ATM – среднетемпературный саморегулирующийся кабель, применяемый для стартового разогрева, защиты от замерзания и поддержания температуры трубопроводов и резервуаров, в том числе подвергаемых пропарке (до 135°C). Доступная мощность: 17, 31, 45, 60 Вт/м.
ATM-CP – кабель с оплеткой из медных лужёных проволок и наружной оболочкой из полиолефина, для использования в обычных и взрывоопасных средах.
ATM-CF – кабель с оплеткой из луженых проволок и наружной оболочкой из фторополимера, для использования в обычных, взрывоопасных или химически агрессивных средах.
Таблица соответствия
| AlphaTrace | Lavita | Heatline | Termon | Raychem | HeatTrace |
|---|---|---|---|---|---|
| 17ATM2-CP | VMS-24-2CX | 17HLP2-CP | 17FSP2-CT | ||
| 31ATM2-CP | VMS-30-2CX | 31HLP2-CP | 31FSP2-CT | ||
| 45ATM2-CP | VMS-40-2CX | 45HLP2-CP | 45FSPw2-CT | ||
| 60ATM2-CP | VMS-50-2CX | 60HLP2-CP | 60FSPw2-CT | ||
| 17ATM2-CF | VMS-24-2CT | 17HLP2-CF | 17FSP2-CF | ||
| 31ATM2-CF | VMS-30-2CT | 31HLP2-CF | 10QTVR2-CT | 31FSP2-CF | |
| 45ATM2-CF | VMS-40-2CT | 45HLP2-CF | KSX-15-2 | 15QTVR2-CT | 45FSPw2-CF |
| 60ATM2-CF | VMS-50-2CT | 60HLP2-CF | KSX-20-2 | 20QTVR2-CT | 60FSPw2-CF |
Варианты исполнения ALPHATRACE ATM
| Название | Мощность | Применение | Maкс. t | Оболочка | Темп-ый класс |
|---|---|---|---|---|---|
| Alphatrace ATM-CP17 | 17 Вт | со взрывозащитой | 110 °C | полиолефин | Т5 |
| Alphatrace ATM-CP31 | 31 Вт | со взрывозащитой | 110 °C | полиолефин | Т5 |
| Alphatrace ATM-CP45 | 45 Вт | со взрывозащитой | 110 °C | полиолефин | Т5 |
| Alphatrace ATM-CP60 | 60 Вт | со взрывозащитой | 110 °C | полиолефин | Т5 |
| Alphatrace ATM-CF17 | 17 Вт | со взрывозащитой | 110 °C | фторополимер | Т5 |
| Alphatrace ATM-CF31 | 31 Вт | со взрывозащитой | 110 °C | фторополимер | Т5 |
| Alphatrace ATM-CF45 | 45 Вт | со взрывозащитой | 110 °C | фторополимер | Т5 |
| Alphatrace ATM-CF60 | 60 Вт | со взрывозащитой | 110 °C | фторополимер | Т5 |

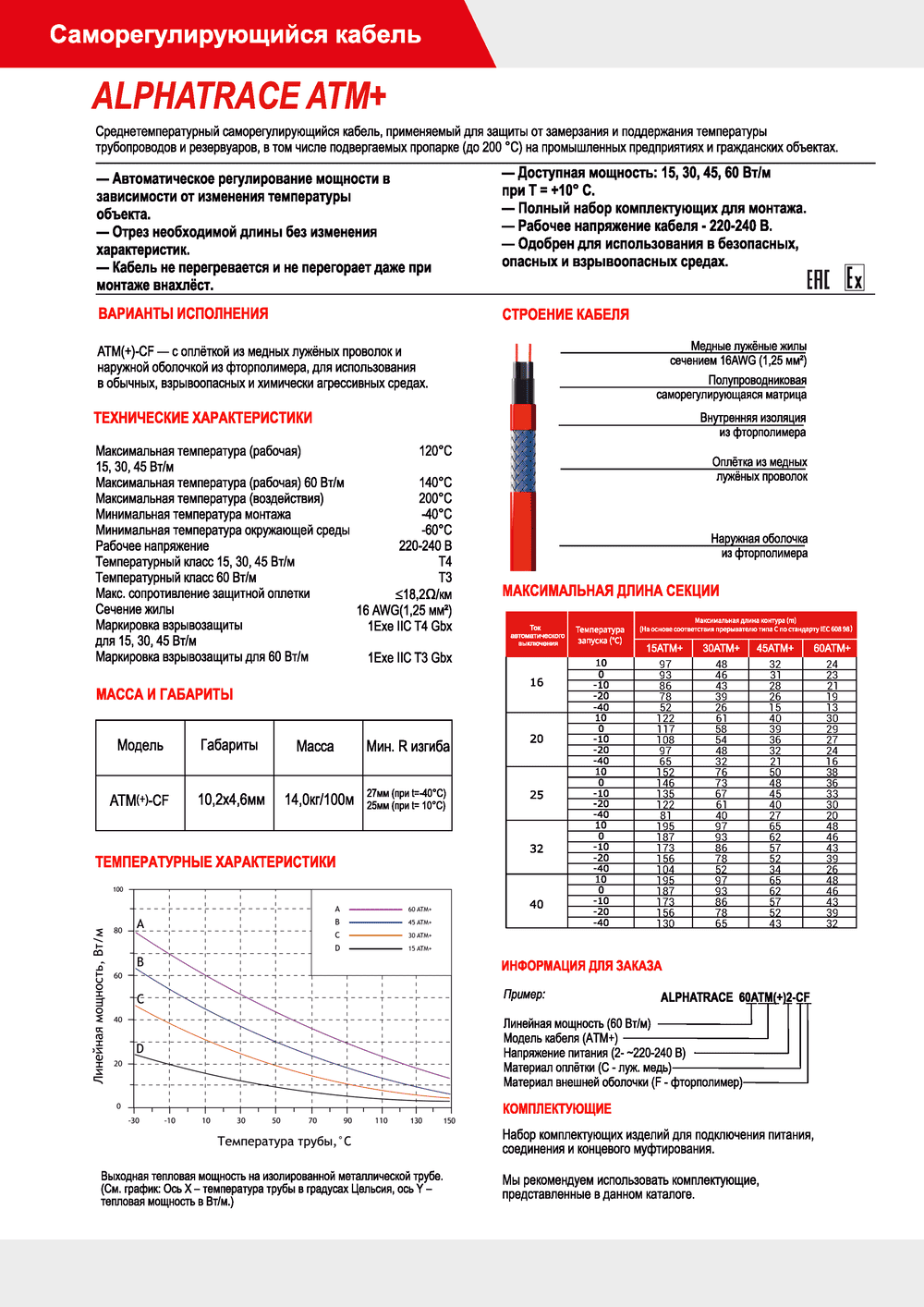

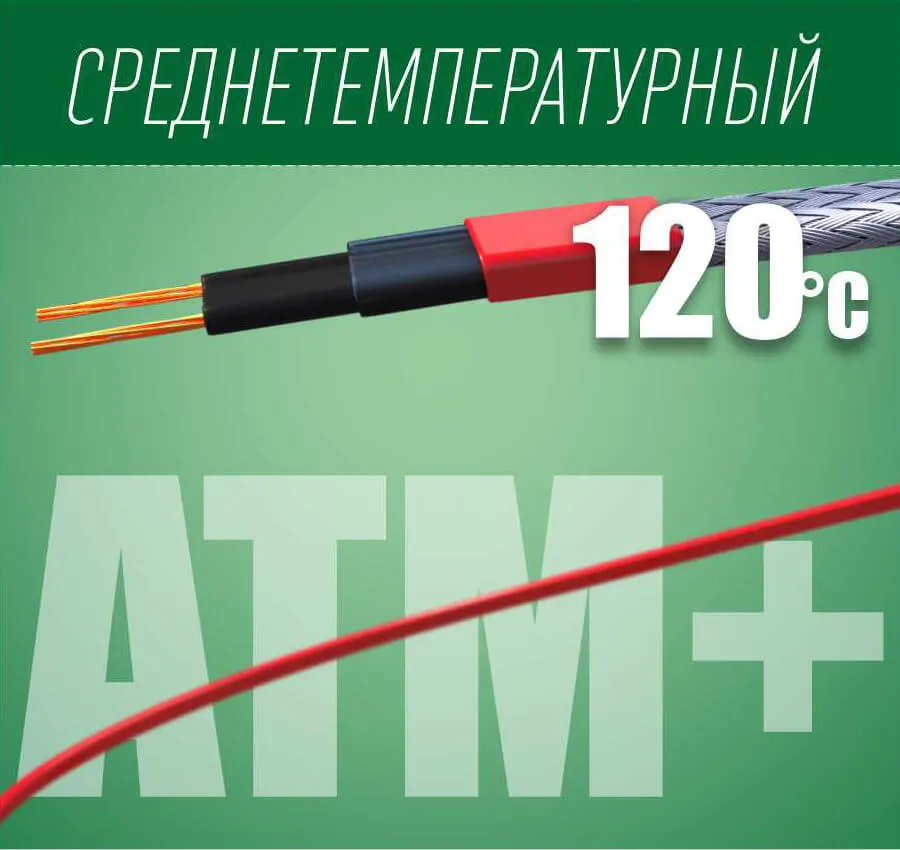

ALPHATRACE ATM+ – среднетемпературный саморегулирующийся кабель, применяемый для стартового разогрева, защиты от замерзания и поддержания температуры трубопроводов и резервуаров, в том числе подвергаемых пропарке (до 200°C). Доступная мощность: 15, 30, 45, 60 Вт/м.
ATM(+)-CF – с оплеткой из медных луженых проволок и наружной оболочкой из фторополимера, для использования в обычных, взрывоопасных или химически агрессивных средах.
Таблица соответствия
| AlphaTrace | Lavita | Heatline | Termon | Raychem | HeatTrace | Nelson EasyHeat | Bartec | Eltherm | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15ATM+2-CF | 15ISR2-CT | 15HLS2-CF | 15ВТС2-BP | 17VC2-F | TSX-6-2 | 4XTV2-CT | 15FSS2-CF | HLT25-J | HSB 15 (07-5803-215A) | ELSR-H-15-2-BOT | |
| 30ATM+2-CF | 30ISR2-CT | 30HLS2-CF | 30ВТС2-BP | 31VC2-F | TSX-9-2 | 8XTV2-CT | 30FSS2-CF | HLT28/HLT210-J | HSB 25/HSB 30 (07-5803-230A) | ELSR-H-30-2-BOT | |
| 45ATM+2-CF | 45ISR2-CT | 45HLS2-CF | 45ВТС2-BP | 40VC2-F | HTSX-15-2 | TSX-12-2 | 12XTV2-CT | 45FSS2-CF | HLT212/HLT215-J | HSB 45 (07-5803-245A) | ELSR-H-45-2-BOT |
| 55ATM+2-CF | 55HLS2-CF | 15XTV2-CT | HLT218-J | ||||||||
| 60ATM+2-CF | 60ISR2-CT | 60HLS2-CF | 60ВТС2-BP | 60VC2-F | HTSX-20-2 | 20XTV2-CT | 60FSS2-CF | HLT220-J | HSB 60 (07-5803-260A) | ELSR-H-60-2-BOT | |
Варианты исполнения ALPHATRACE ATM+
| Название | Мощность | Применение | Maкс. t | Оболочка | Темп-ый класс |
|---|---|---|---|---|---|
| Alphatrace ATM+CF15 | 15 Вт | со взрывозащитой | 190 °C | фторополимер | Т3 |
| Alphatrace ATM+CF30 | 30 Вт | со взрывозащитой | 190 °C | фторополимер | Т4 |
| Alphatrace ATM+CF45 | 45 Вт | со взрывозащитой | 190 °C | фторополимер | Т5 |
| Alphatrace ATM+CF60 | 60 Вт | со взрывозащитой | 190 °C | фторополимер | Т6 |

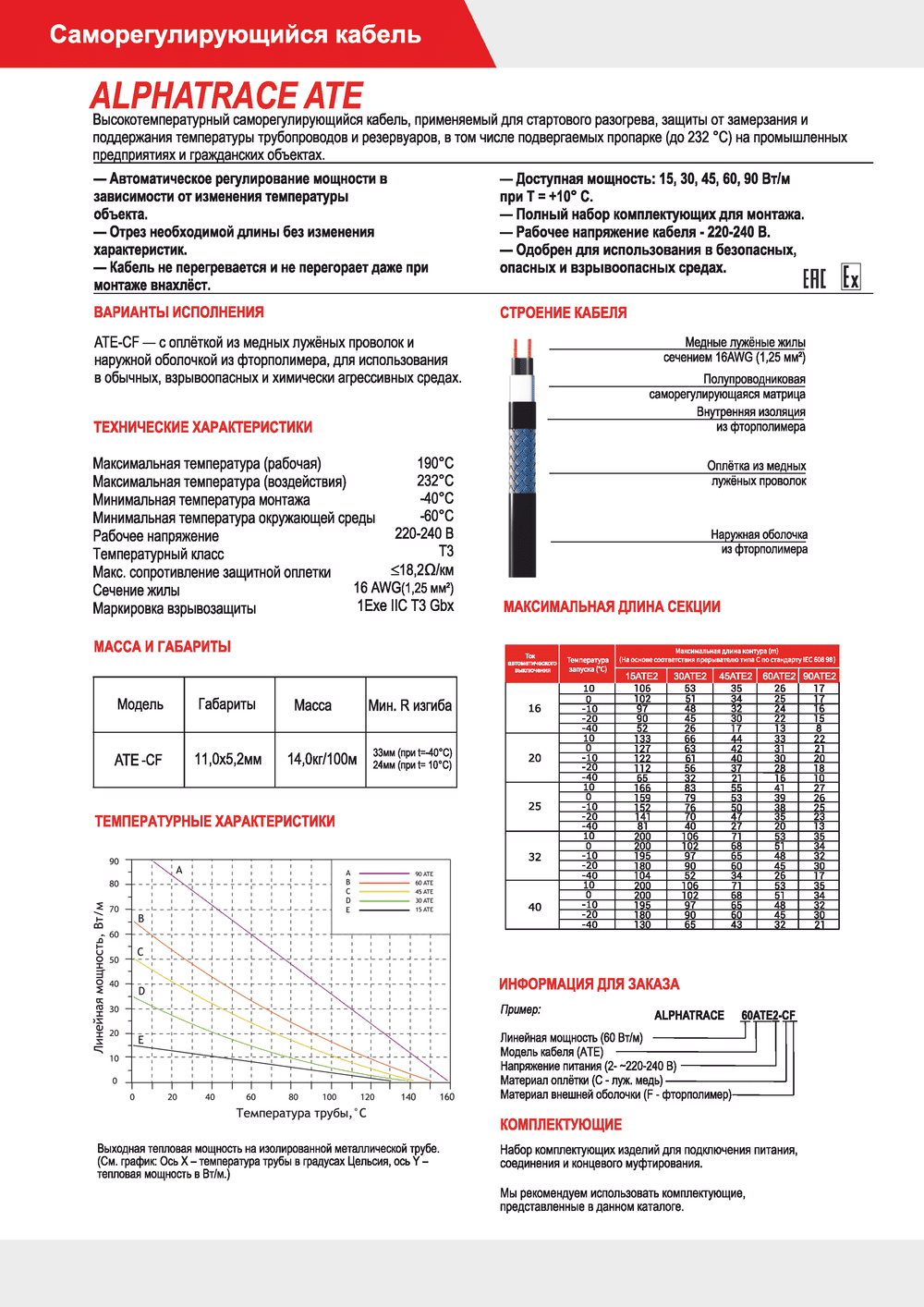

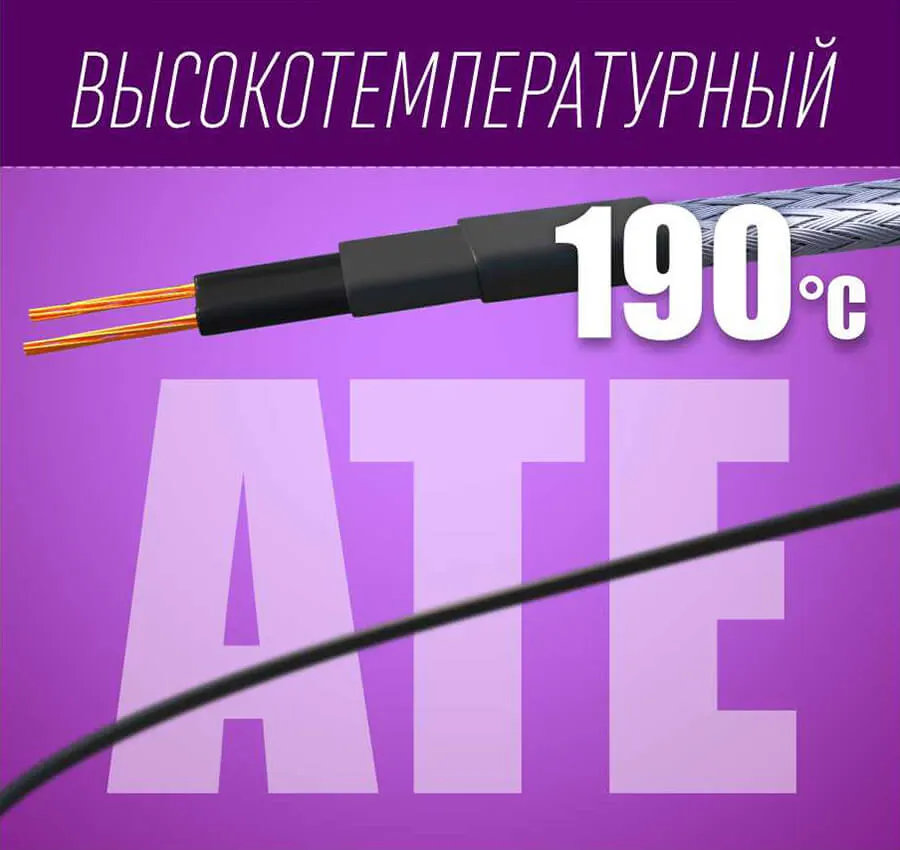

ALPHATRACE ATE – высокотемпературный саморегулирующийся кабель, применяемый для стартового разогрева, защиты от замерзания и поддержания температуры трубопроводов и резервуаров, в том числе подвергаемых пропарке (до 232°C). Доступная мощность: 15, 31, 45, 60, 75, 90 Вт/м.
ATE-CF – с оплеткой из медных луженых проволок и наружной оболочкой из фторополимера, для использования в обычных, взрывоопасных или химически агрессивных средах.
Таблица соответствия
| AlphaTrace | Heatline | Termon | Raychem | HeatTrace | Bartec | |
|---|---|---|---|---|---|---|
| 15ATE2-CF | 15HLU2-CF | 15ВТХ2-BP | VSX 5-2 | 5KTV2-CT | 15FSU2-CF | HTSB 15 (07-5809-215N) |
| 30ATE2-CF | 30HLU2-CF | 30ВТХ2-BP | VSX 10-2 | 8KTV2-CT | 30FSU2-CF | HTSB 30 (07-5809-230N) |
| 45ATE2-CF | 45HLU2-CF | 45ВТХ2-BP | VSX 15-2 | 15KTV2-CT | 45FSU2-CF | HTSB 45 (07-5809-245N) |
| 60ATE2-CF | 60HLU2-CF | 60ВТХ2-BP | VSX 20-2 | 20KTV2-CT | 60FSU2-CF | HTSB 60 (07-5809-260N) |
| 75ATE2-CF | 75HLU2-CF | 80ВТХ2-BP | 75FSU2-CF | HTSB 75 (07-5809-275N) | ||
| 90ATE2-CF | 90HLU2-CF | 95ВТХ2-BP | 90FSU2-CF | HTSB 90 (07-5809-290N) |
Варианты исполнения ALPHATRACE ATE
| Название | Мощность | Применение | Maкс. t | Оболочка | Темп-ый класс |
|---|---|---|---|---|---|
| Alphatrace ATE-CF15 | 15 Вт | со взрывозащитой | 190 °C | фторополимер | Т3 |
| Alphatrace ATE-CF30 | 30 Вт | со взрывозащитой | 190 °C | фторополимер | Т3 |
| Alphatrace ATE-CF45 | 45 Вт | со взрывозащитой | 190 °C | фторополимер | Т3 |
| Alphatrace ATE-CF60 | 60 Вт | со взрывозащитой | 190 °C | фторополимер | Т3 |
| Alphatrace ATE-CF75 | 75 Вт | со взрывозащитой | 190 °C | фторополимер | Т3 |
| Alphatrace ATE-CF90 | 90 Вт | со взрывозащитой | 190 °C | фторополимер | Т3 |
Характеристики кабеля ALPHATRACE
Сертификаты ALPHATRACE
Объекты с применением кабеля ALPHATRACE
Набор необходимых комплектующих для правильной работы саморегулирующего греющего кабеля Альфатрейс: комплектующие для подключения питания, соединения и концевого муфтирования.
