Обогрев устройства предварительного отбора газа 25 м3
Объект обогрева

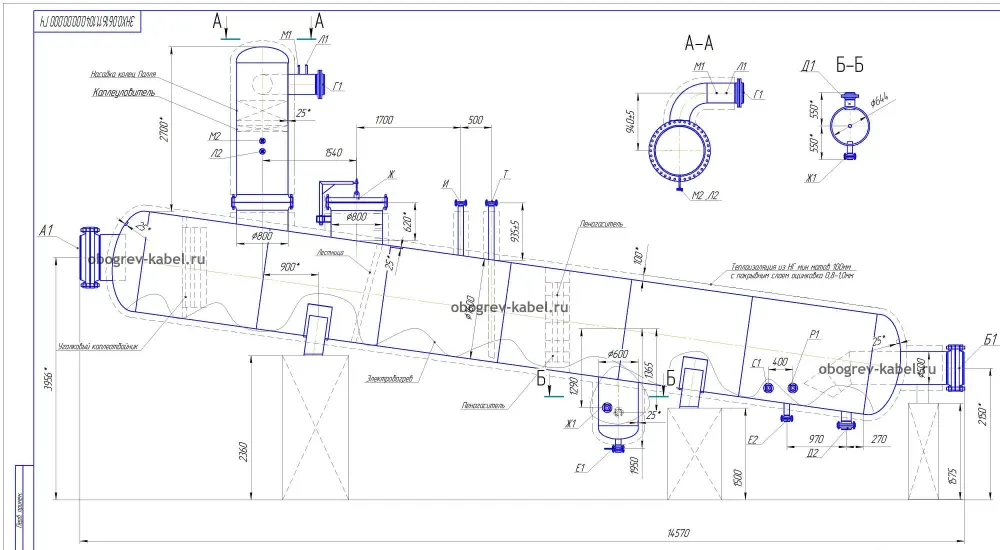

Устройство предварительного отбора газа, габариты 12*1,6м, объем 25м3. Предназначен для отвода газа, выделяющегося из нефтегазовой смеси и устранения пульсации жидкости, обеспечивает эффект расслоения фаз из подводящего трубопровода.
Место установки объекта – Ханты-Мансийский автономный округ, с температурой окружающей среды от -54°С до +35°С. Также будет периодически проводиться пропарка данного участка трубопровода с достижением температурного максимума +120°С.
Рабочая среда (добытая нефть, пластовая вода, попутный нефтяной газ) – взрывоопасная; размещение на открытой площадке с круглосуточным и круглогодичным режимом работы; поэтому предъявляются особые требования к греющему кабелю.

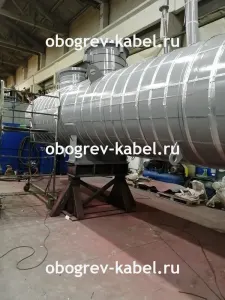

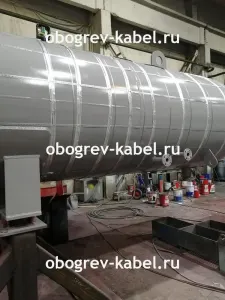

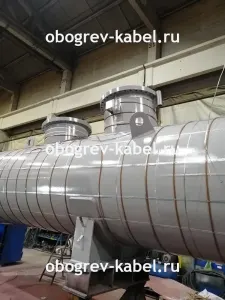

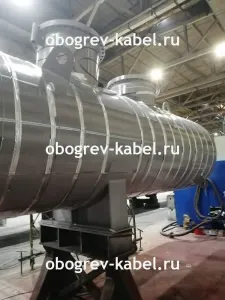

Обогреваемый объект после монтажа греющего кабеля для уменьшения теплопотерь в дальнейшем был теплоизолирован минеральной ватой.

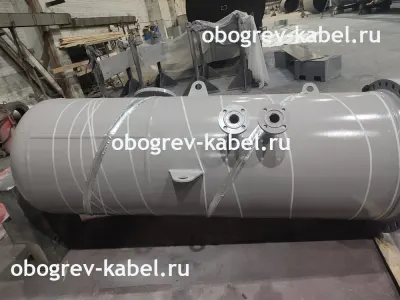

УПОГ по технологии является разборным и доставляется к месту размещения/эксплуатации в виде отдельных трубных элементов. На все элементы на производстве был смонтирован греющий кабель, это способствовало увеличению скорости монтажа на объекте в полевых условиях.
Назначение системы обогрева УПОГ
Поддержание рабочей температуры в холодное время года.
Техническое решение
Проектирование системы обогрева УПОГ-25 было сделано с учетом необходимых внешних и рабочей температур, материала и габаритов емкости, качества теплоизоляции. Были произведены тепловые расчеты, определено количество распределительных коробок, подобрана автоматика и выбран оптимальный кабель для обогрева - ALPHATRACE 60ATM2-CF. Шкаф управления тоже взрывозащитном исполнении с барьером искрозащиты, будет размещаться в отапливаемом помещении (это более бюджетный вариант изготовления).
Состав системы обогрева
| Номенклатура | Обозначение | Кол-во |
|---|---|---|
| Подсистема обогрева | ||
| Саморегулирующийся греющий кабель | 60АТМ-2СF | 220 м |
| Комплект заделки для кабеля | VN/KN | 9 шт |
| Комплект заделки для кабеля | SKN | 3 шт |
| Подсистема питания | ||
| Шкаф управления | ШУЭО-13/9-Т224Б-220811-26-Д | 1 шт |
| Коробка соединительная | УВГ1776Р21Ф000012-А | 3 шт |
| Подсистема управления | ||
| Датчик температуры | ДТС014-50М.В3.25/2.0 Ехi-Т6 | 4 шт |
| Коробка соединительная | УВГ1776Р21Ф000014-А | 2 шт |
| Подсистема крепления | ||
| Лента монтажная | ТП | 170 м |
| Лента крепежная | GL95 | 4 шт |
| Лента крепежная | AS.50 | 8 шт |
| Хомут | ХЛ-30 | 180 м |
| Крепежные элементы для хомута | ЗХЛ-3/30 | 34 шт |

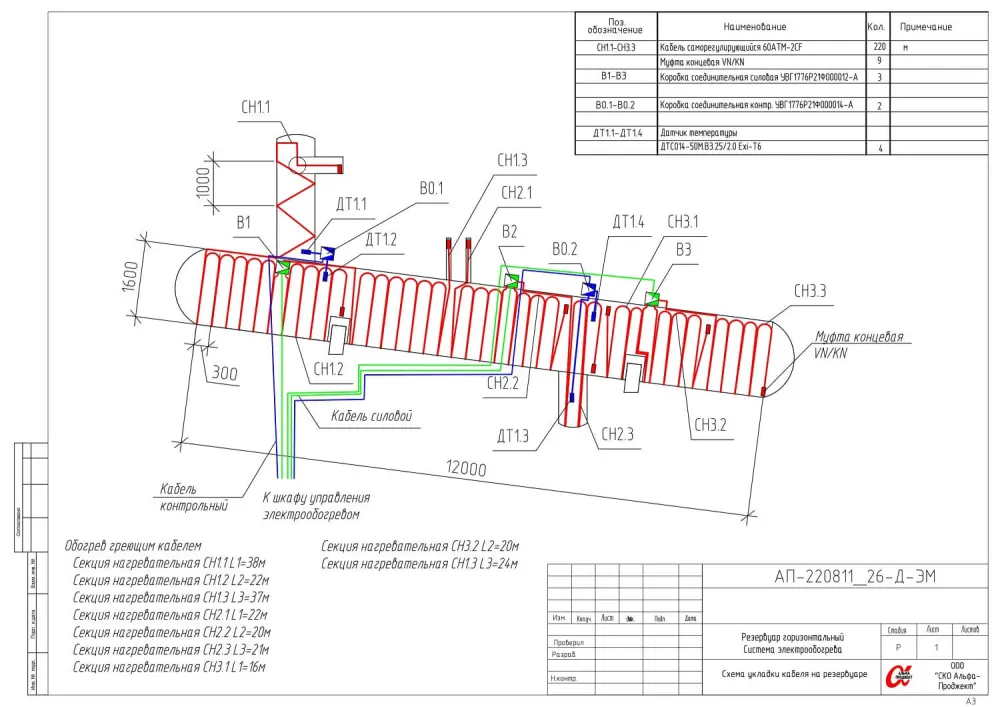

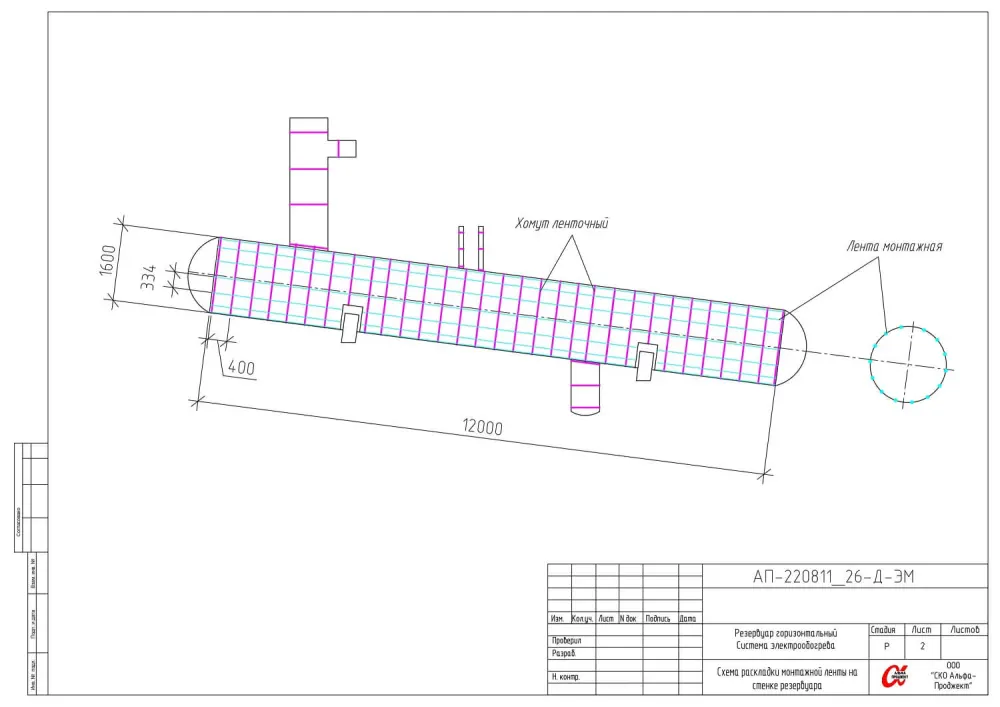

Проект системы обогрева, схема укладки кабеля на УПОГ 25
