Обогрев трубопровода технологических печей
Объект обогрева

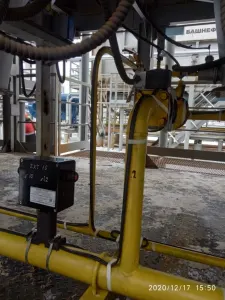

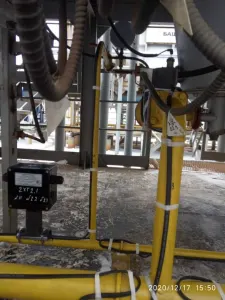

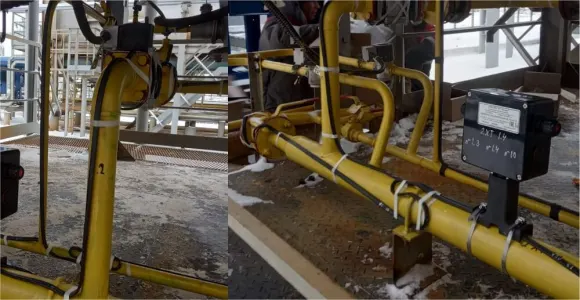

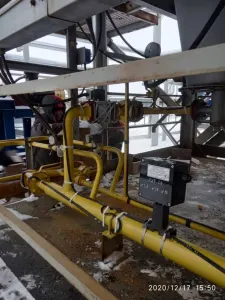

Обогрев трубопровода технологических печей, Республика Башкортостан, г. Нефтекамск.
Назначение системы обогрева трубопровода
Поддержание требуемой температуры не ниже +5°C с целью компенсации тепловых потерь теплоизолированных трубопроводов.
Принятое техническое решение
По требованию заказчика система электрообогрева трубопровода технологических печей должна быть выполнена в виде готовой нагревательной секции.
Проведение теплотехнического расчета позволило получить удельные тепловые потери трубопроводов на объекте. Было принято решение о использовании саморегулирующейся нагревательной ленты марки 25ATL2-CP мощностью 25 Вт/м.
Состав и устройство системы
| Наименование | Кол-во | Ед. изм. |
|---|---|---|
| Шкаф управления ШУЭО-9/6-Т10312-201002-2-Д | 1 | шт |
| TST01-2.0-П (совместим с регуляторами температуры: РТМ-2000, но до 100 м только, потом помехи возможны) | 12 | шт |
| Коробка соеденительная TS-SF | 9 | шт |
| Коробка соеденительная TS-MF10 | 21 | шт |
| Коробка соеденительная TS-TF | 6 | шт |
| Кабель саморегулирующийся 25ATL2-CP | 350 | м |
| Устройство для ввода кабеля под теплоизоляцию LEK/U | 21 | шт |
| Комплект VN-KN | 69 | шт |
| Хомутная лента ХЛ-30 | 90 | м |
| Лента крепежная FT/HTM (33м) | 6 | шт |
| Лента алюминиевая монтажная самоклеящаяся (ЛАМС) 50 мм*50 м | 3 | шт |
| Этикетка "Электрообогрев" СКО Альфа-Проджект | 60 | шт |
| Бирка У134У3.5 | 60 | шт |
| Кронштейн РВ | 6 | шт |
| Зажим к хомутной ленте ЗХЛ-3/30 | 66 | шт |
| Ввод для небранированного кабеля: диам. 7-18мм пластик м25 (Ввод кабельный BM-X5S) | 30 | шт |
| Ввод для небранированного кабеля: диам. 7-18мм пластик м25 (Ввод кабельный BM-X5S) | 60 | шт |
