Обогрев воздухосборника вертикального стального 80 м3

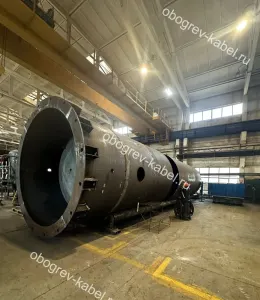

Объект представляет собой вертикальный стальной аппарат с эллиптическими днищами, номинальным объемом 80 м³. Габаритные размеры составляют: длина 12572 мм, диаметр 3000 мм.
Аппарат рассчитан на эксплуатацию в условиях минимальной температуры окружающей среды -60°С и способен выдерживать термообработку при температуре +200°С (пропарка). Рабочая среда — воздух.
Оборудование оснащено взрывозащитой. В качестве теплоизоляции применена минеральная вата толщиной 100 мм.
Назначение системы обогрева воздухосборника
Система электрического обогрева предназначена для поддержания заданного температурного параметра резервуара +10°С.
Техническое решение
Проблема: образование и замерзание конденсата в нижней части резервуара.
Решение: электрообогрев днища резервуара с применением греющего кабеля.
Система электрообогрева предотвращает кристаллизацию жидкостей и конденсата в нижней части резервуара, обеспечивая стабильность производственного цикла.
Особенности системы обогрева резервуара
Проект электрообогрева днища резервуара выполнен с применением греющего кабеля ALPHATRACE 45ATM(+)2-CF. Выбор кабеля обусловлен высокими технологическими температурами (+100°С) производственного процесса. Кабель выдерживает эксплуатационную температуру до +120°С и кратковременное воздействие до +200°С в режиме пропарки.
Конструктивное решение гарантирует надежную защиту от замерзания при сохранении всех технологических параметров процесса.
Нагревательный кабель смонтирован "змейкой" с шагом крепления 90 мм при помощи монтажной ленты согласно типовым узлам крепления.
Контроль температурного режима обогреваемого резервуара осуществляется с помощью датчиков температуры поверхности (основного и резервного).
Состав системы обогрева
| № | Наименование | Обозначение | |
|---|---|---|---|
| 1. Подсистема обогрева | |||
| 1.1 | Саморегулирующийся греющий кабель | 45ATM(+)2-CF | |
| 1.2 | Комплект заделки для кабеля | SKS | |
| 1.3 | Комплект заделки для кабеля | RS | |
| 1.4 | Холодный конец | ВВГнг(А)-ХЛ 3х2,5 | |
| 2. Подсистема питания | |||
| 2.1 | Коробка соединительная | TERMBOX Ех АР-13-Г | |
| 3. Подсистема управления | |||
| 3.1 | Датчик температуры (основной и резервный) | ДТС314-РТ100.В3.50/2.Exi-T5 | |
| 3.2 | Коробка соединительная | TERMBOX Ех АР-34-В | |
| 4. Подсистема крепления | |||
| 4.1 | Этикетка: Внимание электрообогрев | ||
| 4.2 | Лента крепежная | АТЕ-180 | |
| 4.3 | Хомут | ХЛ-30 | |
| 4.4 | Крепежные элементы для хомута | ЗХЛ-3/30 | |
| 4.5 | Кронштейн | РВ аналог | |
| 4.6 | Устройство для ввода кабеля под теплоизоляцию | LEK/U-AP | |
| 4.7 | Металлорукав | МРПИнг «NORD» 20 | |
| 4.8 | Трубка термоусадочная | ТУТ(3:1)нг-LS 40/13 черная | |
