Обогрев резервуара объемом 40 м3
Спецификация
Исходные данные, взятые для расчета системы электрообогрева.
| № | Наименование | Обозначение | Ед. изм. | Кол-во |
|---|---|---|---|---|
| 1. Подсистема обогрева | ||||
| 1.1 | Саморегулирующийся греющий кабель | 31ATL-2CF | м | 120 |
| 1.2 | Комплект заделки для кабеля | VN/KN | шт | 2 |
| 1.3 | Комплект заделки для кабеля | SKN | шт | 2 |
| 2. Подсистема питания | ||||
| 2.1 | Шкаф управления | ШУЭО-4/2-Т111Б-200713-4-Н | шт | 1 |
| 2.2 | Коробка соединительная | КЗГП-ВЭЛ2.2-28/4-PE/2-CK-(Л-1БМ-М25)х1(D)-(ИС220Л)-2ExeIIT5-B1.5 | шт | 1 |
| 3. Подсистема управления | ||||
| 3.1 | Датчик температуры | ДТС014-50М.В3.25/5.0 Ехi | шт | 2 |
| 3.2 | Коробка соединительная | MT728 | шт | 1 |
| 4. Подсистема крепления | ||||
| 4.1 | Этикетка: Внимание электрообогрев | Этикетка | шт | 4 |
| 4.2 | Лента монтажная | ТП | м | 70 |
| 4.3 | Лента крепежная алюминиевая | ЛАМС 50м | шт | 3 |
| 4.4 | Лента крепежная стеклотканевая | GL95 (50м) | шт | 2 |
| 4.5 | Хомут | ХЛ-30 | м | 160 |
| 4.6 | Крепежные элементы для хомута | ЗХЛ-3/30 | шт | 24 |
Данная спецификация является предварительной и может уточняться при проведении проектных работ.

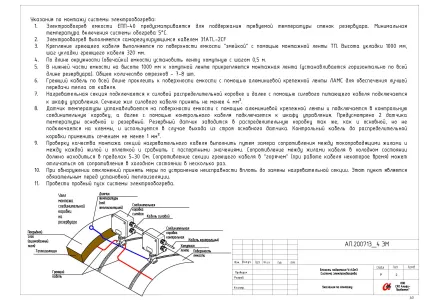

Схема обогрева резервуара объемом ЕПП 40 м3
Примечание
| Рабочая мощность системы электрообогрева общая | 3.72 | кВт |
| Стартовая мощность системы электрообогрева общая | 11.16 | кВт |
| Количество фаз питания | 2 | |
| Рабочий ток системы электрообогрева | 8.45 | А |
| Стартовый ток системы электрообогрева | 25.36 | А |
