Обогрев горизонтального подземного резервуара РГСП 12.5 м3 для сбора газового конденсата
Объект обогрева
Горизонтальный подземный резервуар ООО «ЗНХО», Средне-Назымское месторождение.
Техническое описание
Подземный резервуар горизонтального расположения для сбора газового конденсата, отделённого от потока попутного нефтяного газа РГСП-12,5.
Назначение системы обогрева РГСП 12.5 м3 для сбора газового конденсата
Поддержание рабочей температуры в холодное время года.
Техническое решение

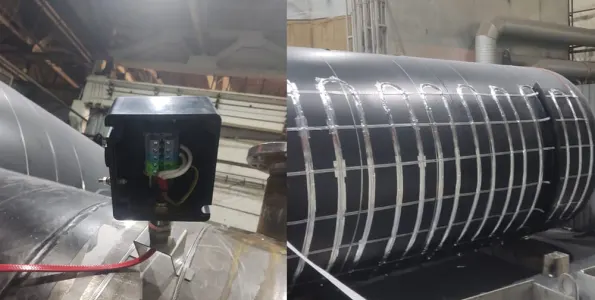

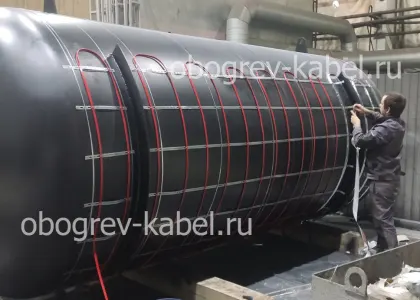

После проведения всех необходимых расчётов и подбора оборудования были проведены работы по монтажу низкотемпературного кабеля Alphatrace 30ATМ(+)-2CF на нижнюю часть резервуара.
Параметры системы обогрева
| Требуемая температура стенки резервуара | 10 | °С |
| Минимальная температура окружающей среды | -41 | °С |
| Термообработка (пропарка), температура при пропарке | 130 | °С |
| Тип теплоизоляции | Пенополиуретан | |
| Толщина теплоизоляции | 100 | мм |
| Габаритные размеры Диаметр х Высота (Длина) | 2000х4300 | мм х мм |
| Взрывозащита | Да | |
| Размещения шкафа управления | Отапливаемое помещение | |
| Датчик температуры | В комплект поставки не входит | |
| Характеристика чувствительного элемента датчика температуры | Pt100 |
Состав системы обогрева
| № | Наименование | Обозначение | Ед. изм. | Кол-во |
|---|---|---|---|---|
| 1. Подсистема обогрева | ||||
| 1.1 | Саморегулирующийся греющий кабель | 30ATМ(+)-2CF | м | 45 |
| 1.2 | Комплект заделки для кабеля | VS/KS | шт | 1 |
| 1.3 | Комплект заделки для кабеля | RS | шт | 1 |
| 2. Подсистема питания | ||||
| 2.1 | Коробка соединительная | УВГ1776Р21Ф000010-А | шт | 1 |
| 3. Подсистема управления | ||||
| 3.1 | Коробка соединительная | УВГ1776Р21Ф000015-Б | шт | 1 |
| 4. Подсистема крепления | ||||
| 4.1 | Этикетка: Внимание электрообогрев | Этикетка | шт | 2 |
| 4.2 | Лента монтажная | ТП | м | 30 |
| 4.3 | Лента крепежная | ЛАМС | шт | 2 |
| 4.4 | Хомут | ХЛ-30 | м | 100 |
| 4.5 | Крепежные элементы для хомута | ЗХЛ-3/30 | шт | 20 |
| 4.6 | Кронштейн для крепления коробки | РВ | шт | 1 |
