Саморегулирующийся кабель SRL 30-2

В наличии
Розничная цена:
105 р. / м
125 р.
Артикул
N000211
Назначение
Трубопровод
Линейная мощность, Вт/м.п.
30 Вт/м.п.
Способ установки
На трубу под теплоизоляцию
Страна производства
Южная Корея
Экран
Без экрана
Бренд
SRL
Все характеристики
WApp
Быстрый
ответ!

Основные характеристики

Артикул
N000211
Назначение
Трубопровод
Линейная мощность, Вт/м.п.
30 Вт/м.п.
Способ установки
На трубу под теплоизоляцию
Страна производства
Южная Корея
Экран
Без экрана
Тип изоляции
Полиэфир
Тип
Саморегулирующийся
Вид
Низкотемпературный
Применение
Без взрывозащиты
Maкс. температура (рабочая), °C
65 °C
Макс. температура (воздействия), °C
85 °C
Оболочка
Полиолефин
Количество жил
2
Минимальная температура монтажа, °C
-40 °C
Минимальная температура окружающей среды, °C
-50 °C
Рабочее напряжение, В
220 В
Температурный класс
Т6
Макс. сопротивление защитной оплетки, Ом/км
18.2 Ом/км
Сечение жилы
16 AWG
Длина кабеля в бухте, м
300 м
Масса (за метр), кг
0.065 кг
Максимальная длина секции, м
75 м
Гарантия
5 лет

Описание товара

Саморегулирующийся греющий кабель SRL 30-2 - разработан специально для наружного обогрева труб и трубопроводов. Монтаж кабеля осуществляется исключительно на трубу под теплоизоляционный материал, для защиты и поддержания технической температуры.

Назначение греющего кабеля SRL 30-2

Греющий кабель SRL 30-2 предотвращает замерзание, применяется для технологического и стартового обогрева металлических и пластиковых трубопроводов. Обеспечивает компенсацию теплопотерь, благодаря теплоизоляционным материалам минимизирует потерю тепла объекта.

SRL 30-2 не предназначен для использования на открытом воздухе. Запрещается опускать в жидкости, а также погружать в слой бетона и тому подобные строительные материалы.

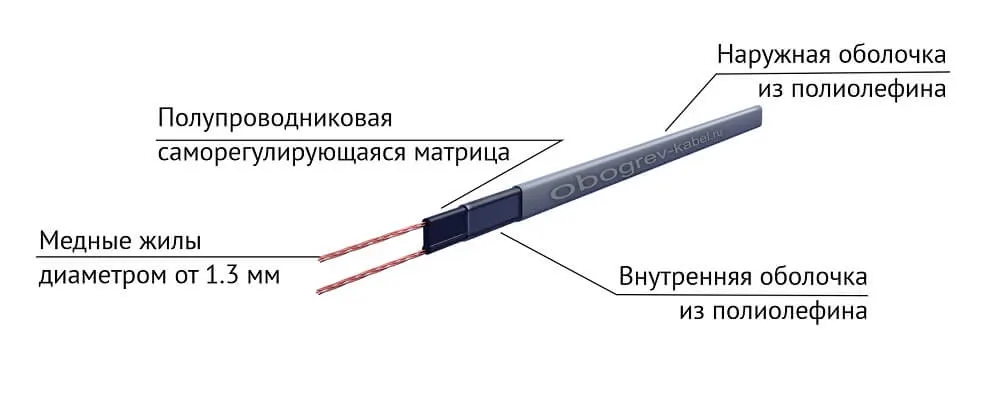

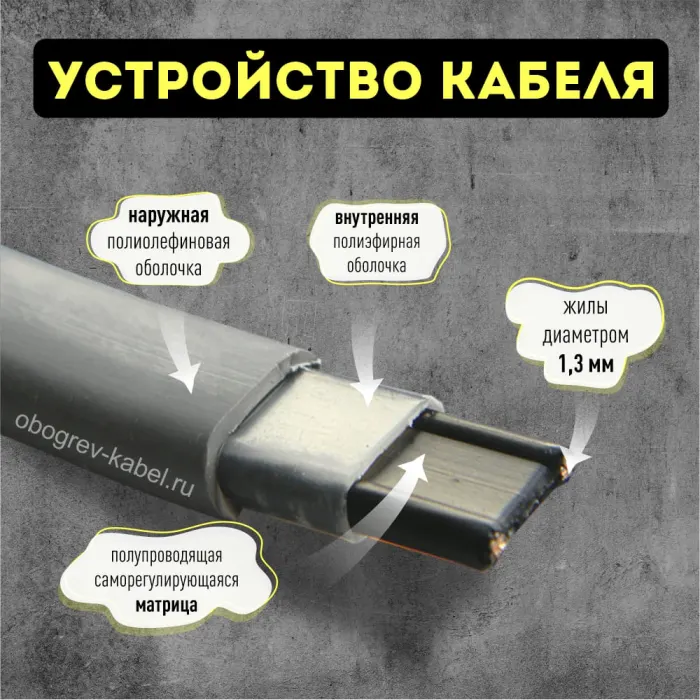

Строение саморегулирующегося кабеля SRL 30-2

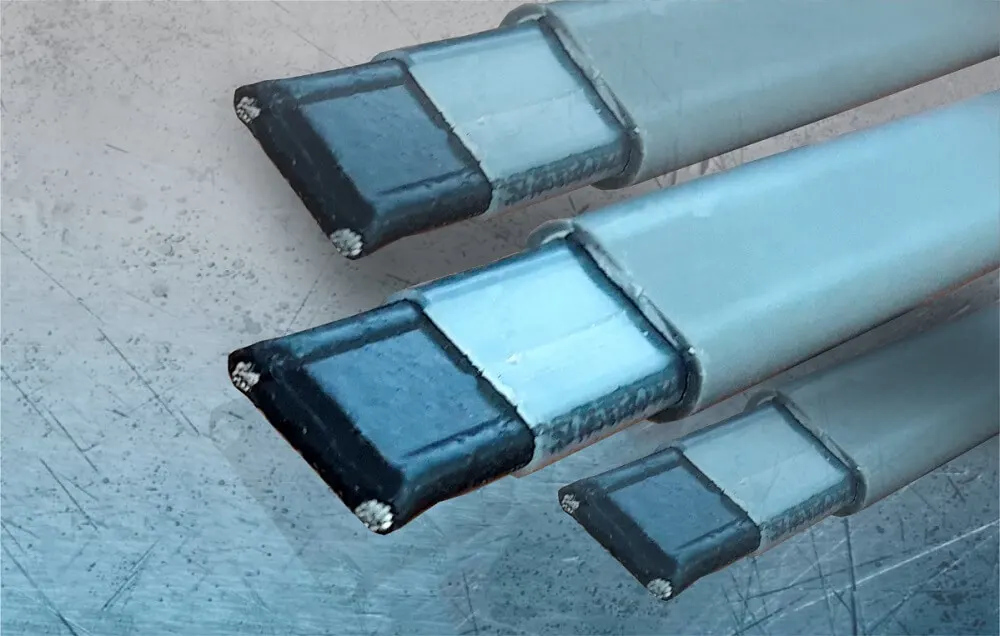

Строение кабеля SRL 30-2 Греющий кабель SRL 30-2

Характеристики саморегулирующегося кабеля

Технические характеристики

Максимальная температура (рабочая) 65°С
Максимальная температура (воздействия) 85°С
Минимальная температура монтажа -30°С
Рабочее напряжение 220-240 В
Температурный класс Т6
Макс. сопротивление защитной оплётки ≤18.2Ω/км
Сечение жилы 16 AWG

Температурные характеристики

Зависимость мощности греющих кабелей SRL от температуры

Информация для заказа

Расшифровка маркировки кабеля SRL 30-2

Форма продажи кабеля

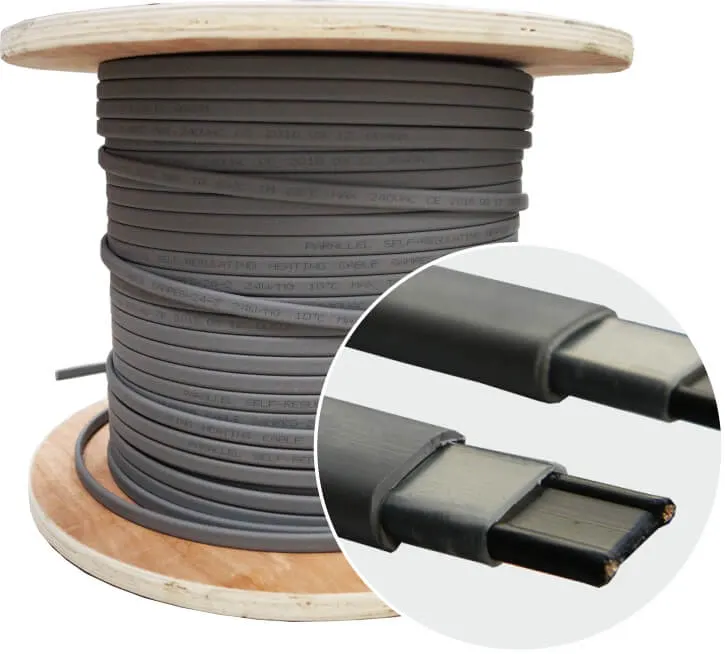

Бухта 300 м саморегулирующегося кабеля SRL 30-2
Длина кабеля 300 м

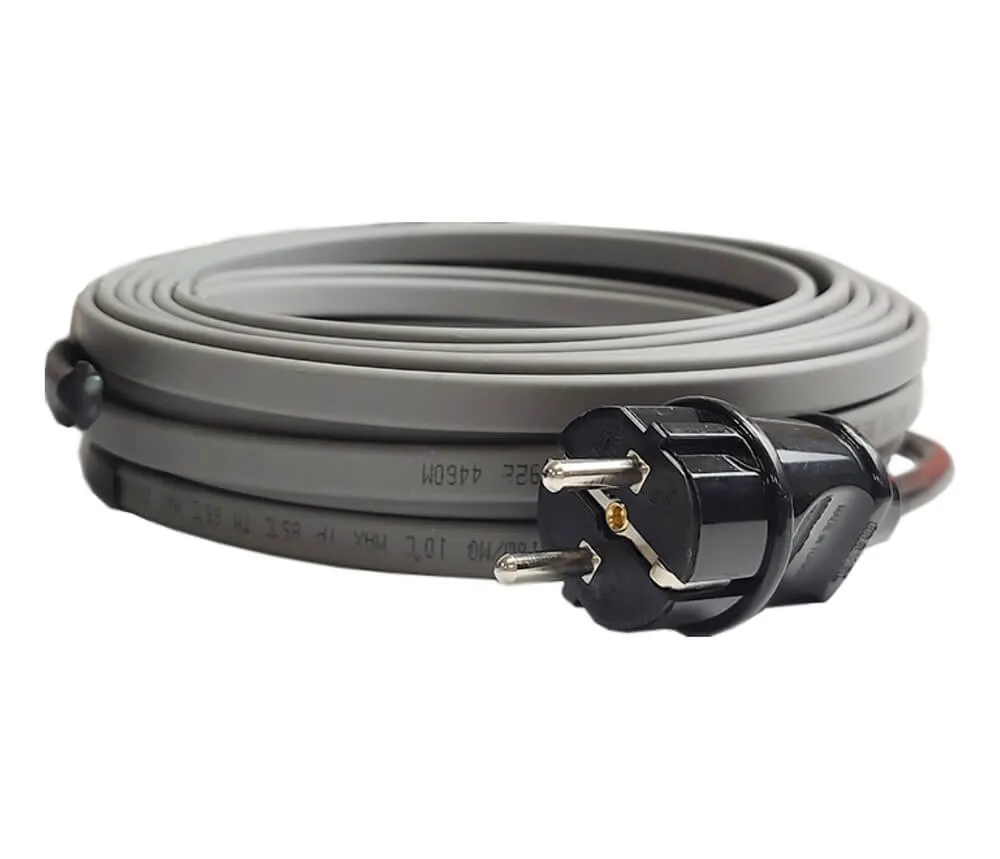

Готовые секции греющего кабеля SRL 30-2
Готовые секции изготавливаем по заказу

Масса и габариты

Модель Габариты Масса Мин. R изгиба
SRL 11.1x4.5 мм. 6 кг \ 100 м 25 мм.

Способы установки нагревательного кабеля

  • Линейно – в одну линию на трубу;
  • Спирально - по спирали вдоль трубы.

Примеры укладки:

Линейная укладка нагревательного кабеля Спиральная укладка нагревательного кабеля

Во время укладки важно обеспечить плотное прилежание кабеля к трубе. При спиральном варианте монтажа, греющей части кабеля, устанавливается равномерный шаг витка.

Расписание расчёта мощности греющего кабеля SRL 30-2 в зависимости от температуры окружающей среды:

Температура -10°С 0°С 10°С 20°С 30°С 40°С 50°С 60°С 70°С 80°С 90°С
Мощность 21.7 18.7 16.0 13.2 10.8 8.6 6.4 4.2 2.0 0.0

Спецификой обогрева трубопроводов в зимний период является разность температурных режимов по всей объекта. Это связано с длиной пролегания трубопровода и условиями окружающей среды: наружное или глубокое труб в земле. Однако, нагревательная секция способна к саморегуляции и поддержанию технической повсеместно, не допуская перегрева или промерзания, на любом отрезке трубопровода. Это ключевое саморегулирующегося нагревательного кабеля SRL 30-2, его безопасность и экономичность при обогреве объекта.

Для эффективности сокращения теплопотерь с поверхности, применяют теплоизолирующие материалы, как средство тепловой энергии нагревательной матрицы.

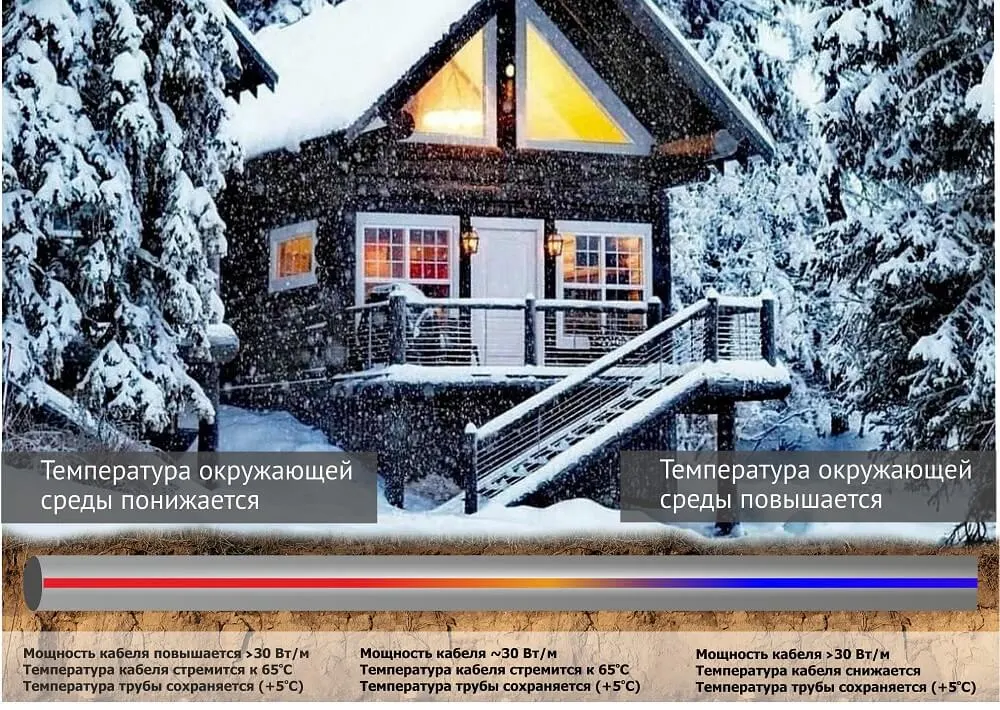

Саморегуляция системы обогрева трубопровода

Рассчитывая мощность системы обогрева, следует учитывать такие критерии как, диаметр и материал трубы, а также минимальные температуры в зимний период, это поможет избежать ненужных теплопотерь с поверхности трубопровода.

Подобрать требуемую мощность кабеля для поддержания положительного температурного режима можно в таблице расчёта:

Расчетные теплопотери

Расчёт потери тепла по формуле:

Qv, Вт/м с коэффициентом проводимости тепла теплоизоляционного материала 0,05 Вт/м (м,°С) – подходит для утеплителя типа минеральная вата.

Пример:

Для обогрева трубопровода диаметром 89 мм. в 10 м длины, при толщине теполоизолятора 50 мм. и дельте 40 (разность минимальной температуры и +5°С) потребуется 10 м кабеля SRL 30-2.

В случае, когда исходя из расчёта, мощности кабеля не хватает для поддержания определенных значений температуры (к примеру, требуется мощность кабеля 24-30 Вт/м), применяется кабель меньшей мощностью, со спиральной линией укладки или в две нити.
