Обогрев водопровода холодной воды

  • г. Ростов Великий
  • 2018 г.
Обогрев водопровода холодной воды

Объект обогрева

Магистральный водопровод холодной воды, Ярославская обл., г. Ростов Великий.

Назначение системы обогрева водопровода

Поддержание требуемой температуры стенки трубопровода не ниже +5°C с целью защиты от замерзания протекающей водопроводной воды. Расход воды 3-4 м3/ч.

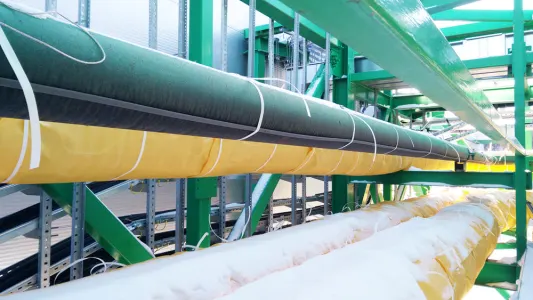

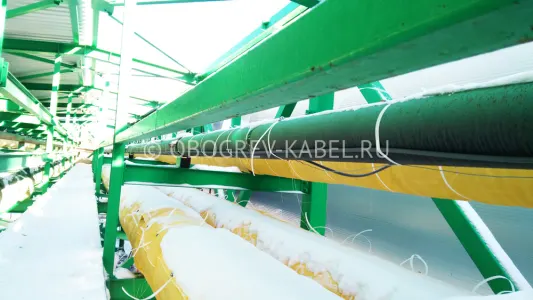

Технические характеристики объекта

  • Расположение объекта: на открытом воздухе
  • Количество трубопроводов: 2шт
  • Материал трубопровода: углеродистая сталь
  • Диаметр: 159 мм
  • Длина одного трубопровода: 102 м
  • Тип и толщина теплоизоляции: маты минеральной ваты толщиной 100мм и покрывной слой из стеклоткани.
  • Классификация зоны: невзрывоопасная

Принятое техническое решение

На основании анализа предоставленных заказчиком исходных данных, был проведен теплотехнический расчет, по результатам которого были получены тепловые потери объекта и определена требуемая мощность системы электрообогрева. Исходя из экономической целесообразности и анализа технических требований было принято решение о использовании саморегулирующейся нагревательной ленты марки Samreg 16-2CR мощностью 16 Вт/м, применение которой является идеальным балансом между эффективностью и ценой в заданных условиях применения.

Нашими техническими специалистами было принято решение о использовании в составе системы электрообогрева автоматического управления с двухканальным регулятором температуры, каждый канал которого следит за температурой своего трубопровода и осуществляет оперативное управление процессом нагрева. Это позволяет сэкономить на электроэнергии на протяжении всего периода эксплуатации и исключит необходимость надзора за работой системы.

Особенности системы обогрева водопровода

  1. Использование одной секции нагревательной ленты для каждой из труб. Это позволит сэкономить на сопроводительной питающей сети обогрева.

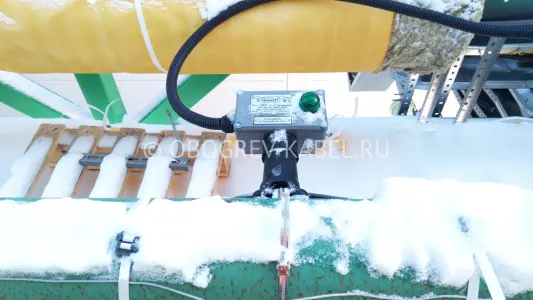

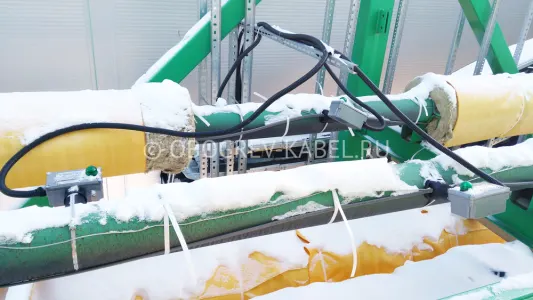

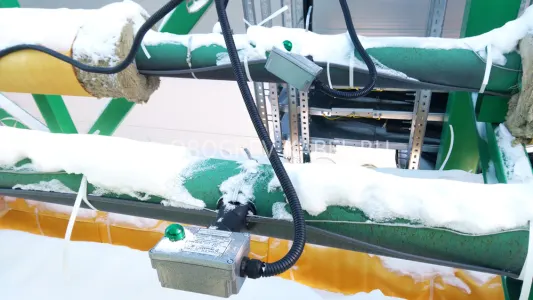

  2. В системе обогрева применены специальные соединительные коробки производства ОАО «ВЭЛАН» (РФ), позволяющие вводить греющий кабель непосредственно внутрь коробки за счет кабельного ввода-стойки. При этом оптимально решается задача прохода нагревательного кабеля через теплоизоляцию без его повреждения, а также обеспечивается сводный доступ к клеммам коробки для технического обслуживания. Применение индикаторной лампы на крышке коробки информирует обслуживающий персонал о работе системы обогрева.
  3. Шкаф управления, используемый в системе обогрева, совместно с датчиком температуры обеспечивает контроль температуры стенки трубопровода, осуществляет управление режимом работы нагревательных секций (включение/отключение), отключает нагревательные секции при возникновении аварий (короткое замыкание, повреждение изоляции кабеля и т.д.). В шкафу управления установлен двухканальный промышленный регулятор температуры фирмы ОВЕН (РФ), обеспечивающий высокую точность измерения температуры.
  4. Вся система обогрева разрабатывалась для условий холодного климата, что говорит о ее высокой надежности и долговечности.
  5. Особенностью разрабатываемой системы электрического обогрева явилось применение по требованию Заказчика в составе системы шкафа управления с функцией автоматического переключения с основного на резервный канал при возникновении аварийной или внештатной ситуации на основном канале. Резервный канал управляется от отдельного регулятора температуры. Таким образом, осуществляется полное резервирование системы электрообогрева, а следовательно высокая надежность при эксплуатации обогреваемого объекта.

Состав и устройство системы

  • Саморегулирующийся нагревательный кабель Samreg-16-2CR, общая длина 480м
  • Коробка силовая для подключения до 3х секций нагревательного кабеля
  • Коробка контрольная для подключения датчика температуры
  • Система крепления нагревательного кабеля на трубопроводе
  • Шкаф управления электрообогревом ШУЭО в комплекте с регулятором температуры
  • Мощность системы обогрева основного канала 3840 Вт
  • Общая мощность системы электрообогрева с учетом резервного канала 7680Вт
