Трубопроводы технологических линий ДНС Коммунарского месторождения

Оренбургская область
2017 г.

Объект обогрева

Трубопроводы технологических линий ДНС Коммунарского месторождения, Оренбургская область

Назначение системы обогрева трубопровода технологических линий

Поддержание требуемой температуры трубопроводов не ниже +10°C с целью защиты от замерзания протекающей технологической жидкости. По трубопроводам будет протекать различная технологическая жидкость: эмульсия, нефть, вода

Технические характеристики объекта

Расположение объекта: на открытом воздухе
Количество трубопроводов: 4шт
Материал трубопровода: углеродистая сталь
Диаметр трубопроводов: 15мм и 73мм
Общая длина трубопроводов: 75 м
Тип и толщина теплоизоляции: маты минеральной ваты толщиной 50мм
Классификация зоны: взрывоопасная

Принятое техническое решение

По требованию заказчика система электрообогрева участков трубопроводов технологических линий должна быть выполнена в виде готовых нагревательных секций.

Проведение теплотехнического расчета позволило получить удельные тепловые потери по каждому отдельному трубопроводу на объекте. Ввиду того, что по исходным данным максимальная температура трубопроводов не превышает +50С, было принято решение о использовании саморегулирующейся нагревательной ленты марки GWS-16-2CR и GWS-24-2CR мощностью 16 Вт/м и 24Вт/м соответственно.

Согласно требованию заказчика нагревательные секции поставлялись без системы автоматического управления процессом поддержания температуры, но при этом полностью в собранном виде. Это способствовало увеличению скорости монтажа на объекте в полевых условиях.

Особенности системы обогрева

Использование для каждого участка трубопровода своей нагревательной секции с требуемой удельной мощностью нагревательного кабеля. Это позволит сэкономить на сопроводительной питающей сети обогрева.

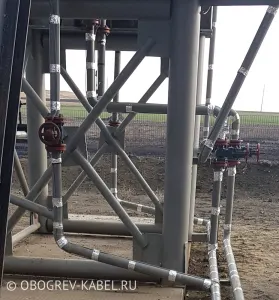

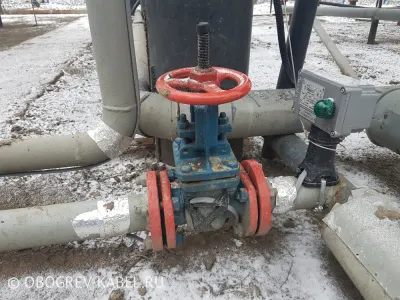

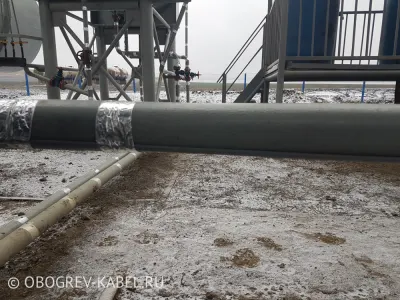

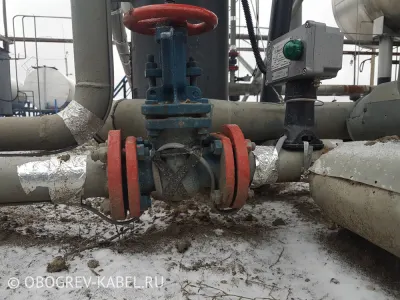

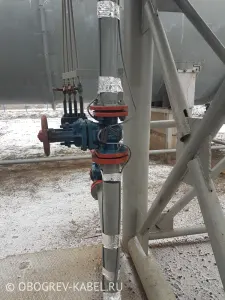

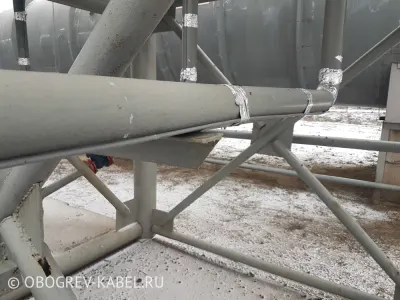

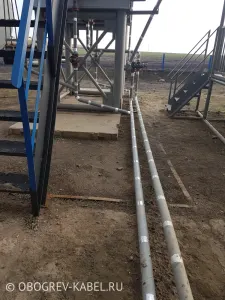

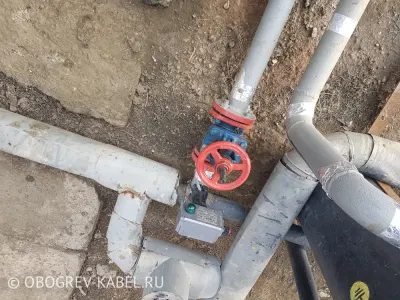

В системе обогрева применены специальные соединительные коробки производства ОАО «ВЭЛАН» (РФ), позволяющие вводить греющий кабель непосредственно внутрь коробки. При этом оптимально решается задача прохода нагревательного кабеля через теплоизоляцию без его повреждения, а также обеспечивается сводный доступ к клеммам коробки для технического обслуживания. Применение индикаторной лампы на крышке коробки информирует обслуживающий персонал о работе системы обогрева.
Нагревательная секция поставляется полностью в собранном виде, с одной стороны на кабель установлена концевая заделка, с другой стороны — нагревательный кабель заводится непосредственно в силовую соединительную коробку. Это решение значительно увеличивает скорость монтажа на объекте.
Вся система обогрева разрабатывалась для условий холодного климата, что говорит о ее высокой надежности и долговечности.
Система обогрева предназначена для работы во взрывоопасной зоне

Состав и устройство системы

Саморегулирующийся нагревательные секции на основе саморегулирующегося кабеля GWS-16-2CR и GWS-24-2CR, общая длина 75м
Коробка силовая для подключения до 3х секций нагревательного кабеля
Система крепления нагревательного кабеля на трубопроводе
Мощность системы обогрева основного канала 2060 Вт
