Обогрев кровли и водосточных систем здания музейно-выставочного комплекса
Описание объекта обогрева
В проекте была разработана система электрического обогрева для предотвращения образования наледи и сосулек в водосточной системе. Включение электрообогрева происходит при нахождении температуры в диапазоне от +5 до -15°С и дополнительно управляется датчиками воды и осадков. Также по требованию заказчика была предусмотрена возможность изменения верхнего и нижнего пределов температур.
Электрообогрев кровли и водосточной системы выполнен греющим кабелем, с оболочкой стойкой к ультрафиолетовому воздействию, что является одной из важнейших характеристик кабеля при эксплуатации на открытом воздухе, это гарантирует сохранение свойств кабеля на протяжении всего срока службы.

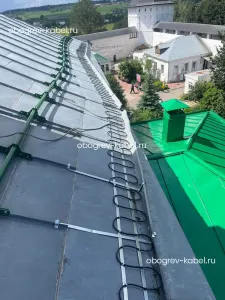

Нагревательные кабели в водосточных желобах и трубах (их диаметр по 100мм) смонтированы в две нитки, на свесе кровли – змейкой, в соответствии с альбомом типовых узлов крепления.
Крепление нагревательных кабелей в водосточных желобах выполнено с помощью оцинкованной монтажной ленты ТП. В водосточных трубах – при помощи кронштейнов ТС.04 для опуска нагревательных секций в водосточную трубу, зажимов крепежных СР/Т.2-50, троса в ПВХ оплетке 2/3, заклепок вытяжных. На кровле – при помощи оцинкованной ленты ТП. Крепление самой ленты к поверхности кровли выполнено напаиванием полосок мягкой черепицы, в соответствии с альбомом типовых креплений.
Контроль температурных режимов обогреваемых объектов и включение электрообогрева выполняют датчики температуры наружного воздуха, талой воды и осадков. Датчик температуры воздуха установлен внутри соединительной (контрольной) коробки в недоступном для солнца месте. Установка соединительных коробок – на стене здания в тени, в удобном для обслуживания месте. Управление электрообогревом – шкафы управления, установленные в помещении.
Назначение системы обогрева кровли и водосточных систем
Антиобледенение водостоков, желобов, края кровли, свободный организованный отток талой воды.
Состав антиобледенительной системы кровли и водостоков
| Номенклатура | Тип | Кол-во |
|---|---|---|
| Кабель саморегулирующийся | SRG-30-2CR-UF | 790 м |
| Трос в оплетке | ПВХ d2/3мм | 230 м |
| Зажим | СР/Т.1-25 Ц | 460 шт |
| Зажим | СР.1-25 ЦО | 46 шт |
| Зажим | СР.2-50 Ц | 46 шт |
| Зажим | СР/Т.2-100 Ц | 26 шт |
| Кронштейн для трубы (Т-скоба) | ТС.04 Ц | 23 шт |
| Комплект для заделки кабеля | ТКТ/3М | 25 шт |
| Коробка соединительная силовая | КРОН-П2-2/3 | 9 шт |
| Коробка соединительная контрольная | КРОН-П0-1/1 | 4 шт |
| Шкаф управления | ШУЭО-12/11-Т1013-221027_79_М | 1 шт |
| Шкаф управления | ШУЭО-12/14-Т1013-221027_79_М | 1 шт |
| Датчик температуры | ST-22 | 2 шт |
| Датчик осадков | TSP02-3,0 | 2 шт |
| Датчик воды | TSW01-3,0 | 2 шт |
