Проектирование обогрева кровли и водостоков

Проектирование обогрева кровли и водостоков

Проектирование обогрева кровли обязательно для объектов промышленного, коммерческого и административного назначения, многоэтажных сооружений. Проект обогрева кровли и водостоков относится к разделу силовое оборудование (ЭМ) или (ЭО) общего проекта, либо может быть отдельным документом.

Проектировочные работы выполняются квалифицированными инженерами с опытом работы в сфере электрообогрева не менее 5 лет, также по требованиям Ростехнадзора необходимо наличие СРО на проектировочные работы.

Проектирование обогрева кровли и водостоков занимает 1-2 недели, в зависимости от сложности объекта и полноты предоставленных данных. Более простые проекты могут включать отдельные разделы, необходимые для закупа и монтажа (например, схемы монтажа кабеля, шкафа управления, подключения силовой части, спецификацию).

Примеры проектов обогрева кровли и водостоков

В проект электрообогрева кровли входит следующая типовая документация

В качестве технико-коммерческого предложения (ТКП) предоставляется:

  1. Перечень соответствий опросному листу.
  2. Чертеж кровли с размерами.

На этапе разработки конструкторской документации предоставляется:

  1. Габаритно-монтажные чертежи шкафа управления (общий вид, вес, требования к установке), выполненные согласно ГОСТ ЕСКД.
  2. Схема монтажа греющего кабеля на кровле.
  3. Детальная спецификация комплекта поставки системы электрообогрева кровли с техническими характеристиками оборудования.
  4. Список инструментов, запасных частей и принадлежностей.

При отгрузке предоставляется:

  1. Габаритно-монтажные чертежи шкафа управления.
  2. Инструкция, содержащая описание спецификации управления, а также рекомендации по настройке изменяемых параметров.
  3. Схемы монтажа греющего кабеля на кровле.
  4. Детальная спецификация комплекта поставки системы обогрева кровли с техническими характеристиками поставляемогооборудования.
  5. Технический паспорт на русском языке.
  6. Руководство по монтажу, пуско-наладке, эксплуатации и техническому обслуживанию.
  7. Инструкция по транспортировке и хранению.
  8. Инструкция по подъемно-монтажным работам.
  9. Ведомость ЗИП.
  10. Перечень быстроизнашивающихся деталей для пуска и гарантийного периода эксплуатации (при наличии). Перечень специального инструмента, необходимого для монтажа, технического обслуживания и ремонта.
  11. Ремонтная документация согласно ГОСТ 2.602-2013 ЕСКД «Ремонтные документы».
  12. Процедура приемки.
  13. Процедура испытаний на заводе-изготовителе.
  14. Процедура испытаний на месте (при необходимости).
  15. Акт-протокол приемки на заводе-изготовителе, сведения об устранении недостатков, выявленных в процессе приемочных испытаний.
  16. Декларации/сертификаты соответствия требованиям Технических регламентов Таможенного союза (ТР ТС) на данное оборудование и его компоненты.

Этапы проектирования электрообогрева кровли

Подготовка технического задания (если не предоставлено), подготовка ТКП

Опросный лист содержит перечень обогреваемых элементов кровли с размерами и другими характеристиками (материалом, конструкцией), информацию о назначении сооружения, климатическими и другими особенностями места эксплуатации, предполагаемыми сроками монтажа системы.

Если проектирование электрообогрева является частью общего проекта объекта, за исходные данные принимаются его основные части.

Теплотехнический расчет системы обогрева

В теплотехническом расчета определяется общая мощность системы, в зависимости от количества обогреваемых элементов водосточной системы, их протяженности, конструктивных особенностей и эксплуатации.

Подбор элементов системы обогрева кровли

Система электрообогрева кровли состоит из непосредственно греющей части (кабеля, саморегулирующегося или резистивного), соединительных элементов (соединительных комплектов, коробок), креплений и элементов контроля, собранных в шкафу управления. В зависимости от мощности системы, количества греющих линий, подбирается специфическое оборудование с указанием его характеристик и совместимости с другими элементами.

Выполнение рабочей документации (РКД)

Пример плана раскладки нагревательного кабеля в водосточной системе

Пример плана раскладки нагревательного кабеля в водосточной системе

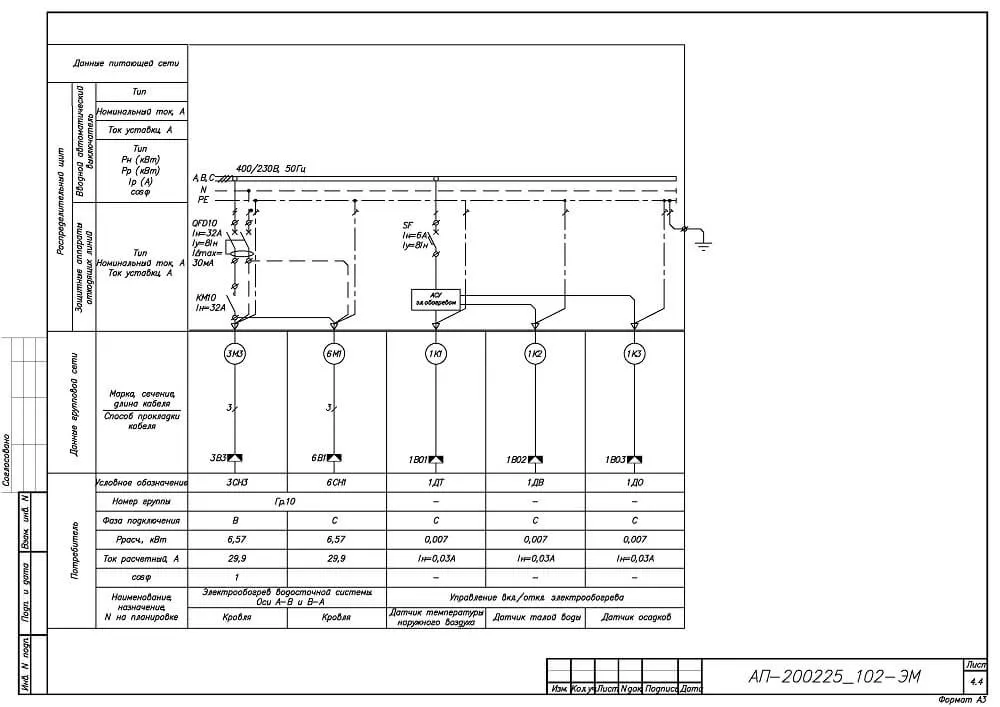

Пример принцпипиальной схемы шкафа управления

Пример принцпипиальной схемы шкафа управления

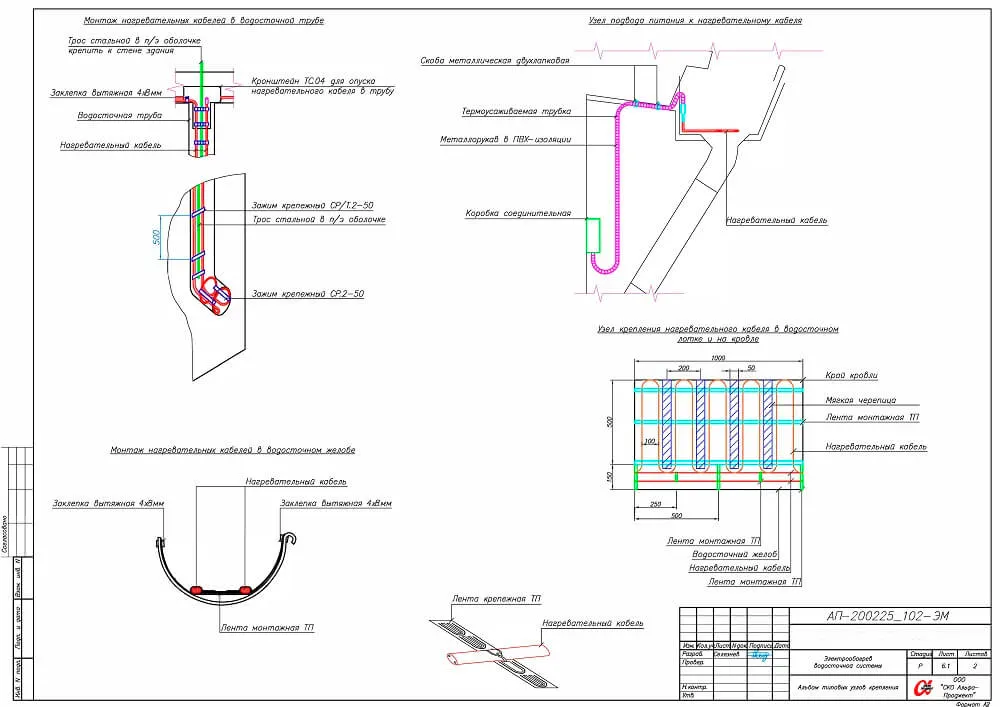

Схема монтажа типовых узлов

Схема монтажа типовых узлов

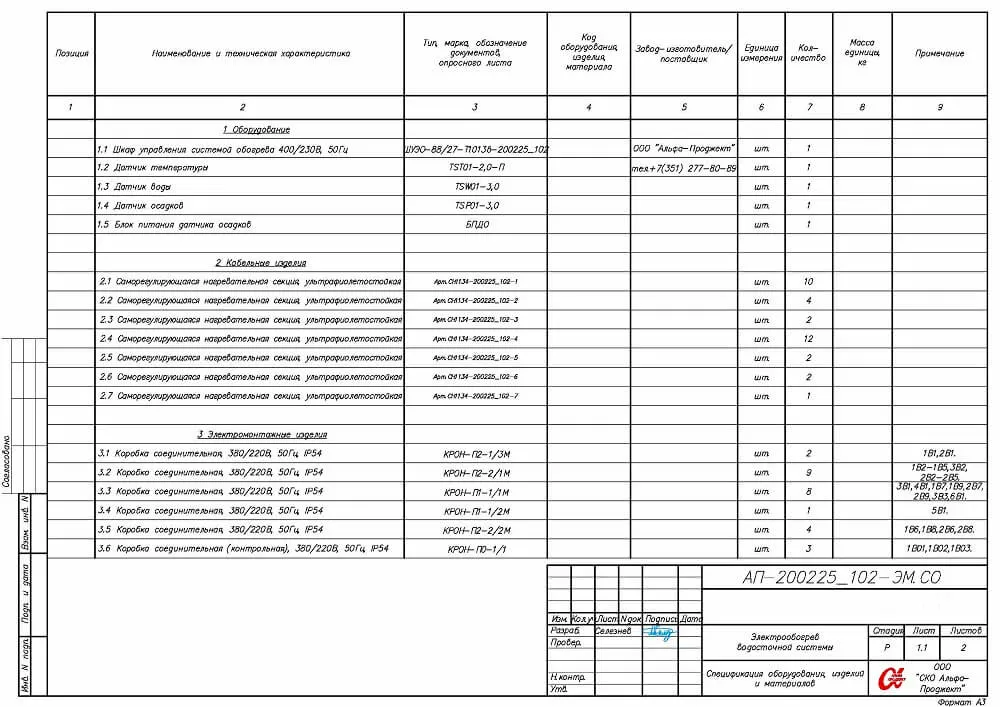

Спецификация на систему электрообогрева кровли

Спецификация на систему электрообогрева кровли

Согласование проекта и выдача Заказчику

Заказчиком проекта может быть как проектная организация, выполняющая общие работы по разработке документации к объекту, так и монтажная организация или иной исполнитель. В зависимости от требований, процедура согласования может быть различной. В любом случае определяются ответственные лица за сам проект, и за его отдельные части. Корректировки вносятся инженерами заказчика, итоговый проект утверждается обеими сторонами. Оформление документов должно соответствовать ГОСТу, обычно заказчику предоставляется электронная версия проекта (pdf, dwg) и одна или несколько бумажных версий.

Проект системы электрообогрева кровли является официальным техническим документом, согласно которому происходит монтаж и дальнейшее обслуживание объекта.

Проект обогрева кровли, нормативные документы и стандарты

  1. Федеральный закон РФ от 27 декабря 2002 г. №184-ФЗ «О техническом регулировании».
  2. Федеральный закон РФ от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
  3. Федеральный закон РФ от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
  4. Федеральный закон РФ от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».
  5. СП 17.13330.2011 «СНиП II-26-76 Кровли».
  6. СП 32.13330.2011 «СНиП 2.04.03 Канализация. Наружные сети и сооружения».
  7. СНиП 23-01-99 «Строительная климатология» Правила устройства электроустановок (ПУЭ) 2.
  8. ГОСТ 8.310-90 «Государственная система обеспечения единства измерений.
  9. Государственная служба стандартных справочных данных. Основные положения».
  10. ГОСТ Р.12-2004 «Стандартизация в Российской Федерации. Термины и определения».
  11. ГОСТ Р.6.30-2003 «Унифицированные системы документации.
  12. Унифицированная система организационно-распорядительной документации. Требования к оформлению документов».
  13. ГОСТ 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения,оформления, обозначения».
  14. Запасные части, инструменты и принадлежности средств электросвязи. Общие требования. ОСТ 45.66-96.
Евгений Щипунов
Проверил: Евгений Щипунов
Главный инженер ООО «СКО Альфа-проджект»
