Система электрообогрева кровли

  • г. Челябинск
  • 2017 г.
Система электрообогрева кровли

Объект обогрева

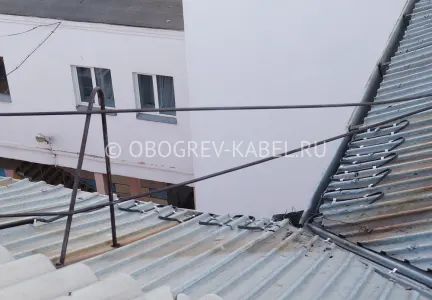

Здание Челябинского Государственного Института Культуры.

Назначение системы обогрева кровли

Обогрев края кровли перед водостоками для предотвращения образования наледи и замерзания талой воды в водосточных трубах для дальнейшего отвода воды в системы канализации в периоды, когда происходят суточные перепады температур и образование наледи наиболее вероятно.

Была поставлена задача

  1. Сохранить целостность кровельного покрытия и водостоков в осенне-весенний период, так как именно наледь является причиной протечек и деформации.
  2. Обезопасить людей и имущество от падения ледяных глыб и сосулек.
  3. Предотвратить разрушение фасадов, зданий и придомовой территории.
  4. Продлить срок эксплуатации кровли и снизить расходы на ее обслуживание.

Принятое техническое решение

На основании анализа формы и поверхности покрытия кровли, водосточных труб и сточной канализации было принято решение об установке системы электрообогрева саморегулирующимся кабелем Samreg 30-2CR с защитой от UF-лучей и автоматическим управлением по температуре окружающей среды, что позволило уменьшить расход электроэнергии и сделать проект экономически выгодным для заказчика. Также была составлена монтажная схема установки электрооборудования и монтажа нагревательной ленты и были определены мощности, описана конструкция крепления системы электрообогрева водостоков.

Саморегулирующийся кабель Samreg обладает рядом преимуществ

  1. возможность нарезки секций на необходимые длины прямо на месте монтажа,
  2. «автоматическое» изменение погонной мощности в зависимости от температуры и условий окружающей среды.
  3. Экономия электроэнергии за счет эффекта саморегулирования составляет как минимум 10-15%.

Особенности

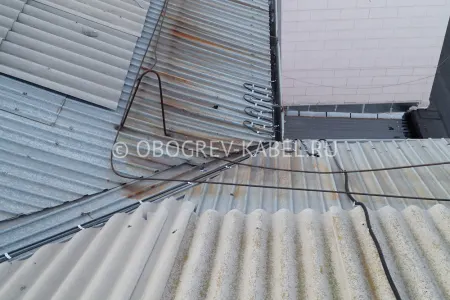

  1. На основании изучения причин образования наледи на кровле и учитывая необходимость отвода воды с кровли и водостоков, были определены следующие зоны для размещения нагревательных секций: край кровли, водосборные лотки и водосточные трубы с воронками.
  2. Вся система обогрева кровли была разделена на 2 участка, находящихся в разных частях здания. Для каждого участка был спроектирован и поставлен свой шкаф управления. Это решение позволило значительно сэкономить на кабельно-проводниковой продукции и обеспечить независимость работы системы обогрева этих участков.
  3. Кровельное покрытие на объекте на разных участках было различным: оцинкованный профлист и «мягкая» кровля на основе бикроста. Для обоих типов кровли была подобрана своя система крепления греющего кабеля, позволяющая минимизировать внешнее механическое воздействие на кровельное покрытие.
  4. Монтажные и пусконаладочные работы системы обогрева кровли на объекте осуществлялись силами нашей монтажной бригады, которая в короткие сроки смонтировала и запустила в эксплуатацию данную систему.
  5. В общеэлектротехнической части проектные решения соответствуют требованиям ГОСТ Р 50571.3-94 (МЭК 364-4-41-92) «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током», ГОСТ Р 50571.10.96 (МЭК 364-5-54-80) «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 54. Заземляющие устройства и защитные проводники» и ПУЭ.

Состав и устройство системы

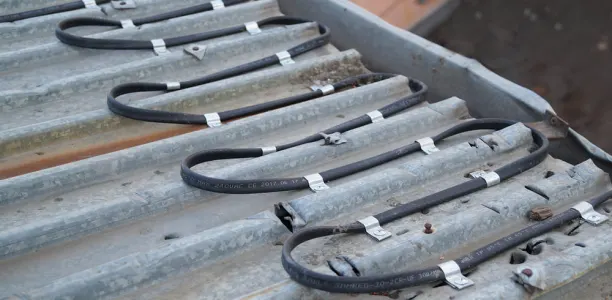

  • Саморегулирующаяся нагревательная лента Samreg SRL общая длина 100м
  • устройства крепления Samreg SRL в водосточных трубах, в водосборных лотках и по краю кровли;
  • сопроводительная питающая сеть электрообогрева водосточной системы, включающая силовые кабели, кабеленесущую систему, соединительные коробки, устройства крепления коробок на конструкциях здания;
  • шкаф управления;
  • контроллер температуры АРТ-19-5К.

Система управления

Наиболее благоприятные условия для образования наледи – это колебания температуры от +3 до +5 °С днем и до — 10 °С ночью. Соответственно включение греющего кабеля при температуре выше +5°С не имеет смысла, т.к. снег и лед тают самостоятельно без использования обогрева, а при температуре воздуха ниже -15°С наледь не образуется, и использование обогрева при такой температуре нецелесообразно, т.к. мощности кабеля уже будет недостаточно, чтобы полностью отвести талую воду. Поэтому инженерами нашей компании было принято решение о включении в шкаф автоматического управления, в качестве которого используется контроллер температуры АРТ-19-5К, который включает электрообогрев, когда температура воздуха попадает в настраиваемый пользователем диапазон.

Шкаф управления обеспечивает защиту от тока утечки, коротких замыканий и перегрузок. Предусмотрен режим ручного управления (режим оттайки). Типоисполнение шкафа — навесное. Размеры (ВхШхГ) – 650х500х150 мм.

Мощность системы:

  • номинальная — 3 кВт;
  • стартовая — 9 кВт.
