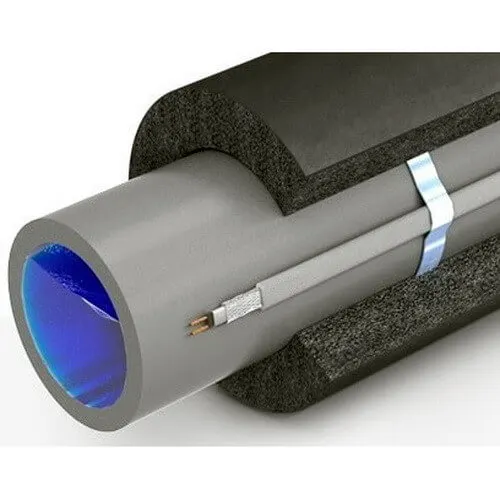

Обогрев бытовых труб греющим кабелем

Обогрев бытовых труб греющим кабелем

Для теплоизоляции и обогрева бытовых труб рекомендуется применять двухжильный низкотемпературный саморегулирующийся или резистивный греющий кабель. Это современный и экономичный способ защиты бытовых труб частного дома от замерзания, получивший в последнее время широкое распространение.

Греющий кабель применяется для защиты от замерзания как пластиковых, так и металлических труб различного диаметра. Задача кабеля – поддерживать температуру не ниже +1°С (обычно около +5°С) на поверхности трубопровода.

Саморегулирующийся кабель для обогрева труб имеет преимущество по надежности и экономичности эксплуатации.

На пластиковые трубы обычно укладывают самрег без защитной оплетки (экрана) линейной мощностью 16-30 Вт.
На металлические трубы рекомендуется укладывать нагревательный кабель с экраном для более надежной электроизоляции.

Резистивный (или кабель постоянной мощности) отличается более низкой ценой, он также успешно используется в системах обогрева бытовых труб, но для контроля обязательно устанавливается автоматика.

Кабель для обогрева бытовых труб

Саморегулирующийся кабель SAMREG 16-2
Саморегулирующийся кабель SAMREG 16-2
  • Мощность: 16 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
Саморегулирующийся кабель SRL 16-2
Саморегулирующийся кабель SRL 16-2
  • Мощность: 16 Вт
  • Назначение: трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
  • Maкс. температура (рабочая): 65 °C
Саморегулирующийся кабель SAMREG 24-2
Саморегулирующийся кабель SAMREG 24-2
  • Мощность: 24 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
Саморегулирующийся кабель SRL 24-2
Саморегулирующийся кабель SRL 24-2
  • Мощность: 24 Вт
  • Назначение: трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
  • Maкс. температура (рабочая): 65 °C
Саморегулирующийся кабель SAMREG 30-2
Саморегулирующийся кабель SAMREG 30-2
  • Мощность: 30 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
Саморегулирующийся кабель SRL 30-2
Саморегулирующийся кабель SRL 30-2
  • Мощность: 30 Вт
  • Назначение: трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
  • Maкс. температура (рабочая): 65 °C

Обогрев труб частного дома

В большинстве случаев система трубопровода частного дома представлена водопроводными и канализационными трубами, соединяющими скважину или иной источник питьевой воды и фильтрационный колодец или септик. Вне зависимости от типа устройства системы и материалов труб, обогревается водопровод и канализация, либо ливневка.

Особенности обогрева систем водоснабжения

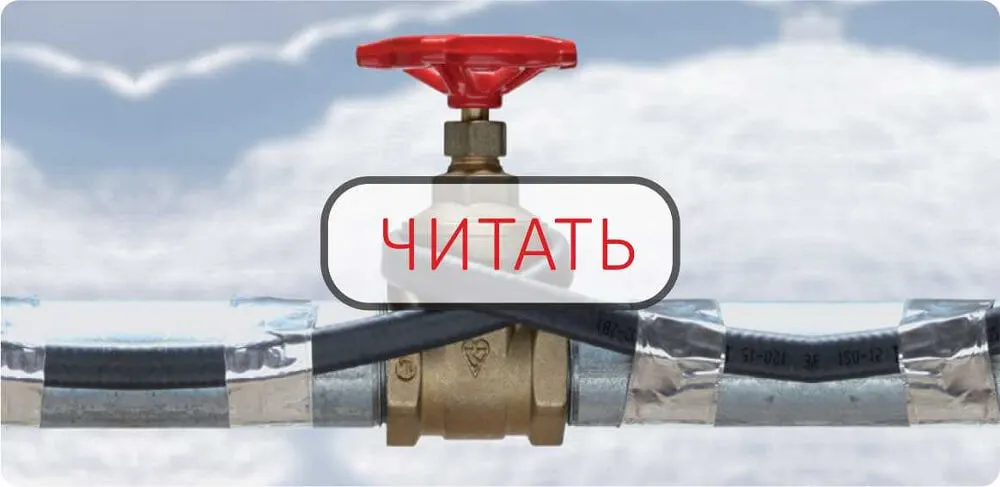

Обогрев водопровода частного дома

Трубы Ø 25-89мм, проложенные выше уровня промерзания грунта, расположенные на открытом воздухе, а также внешние точки выхода воды (краны, колонки).

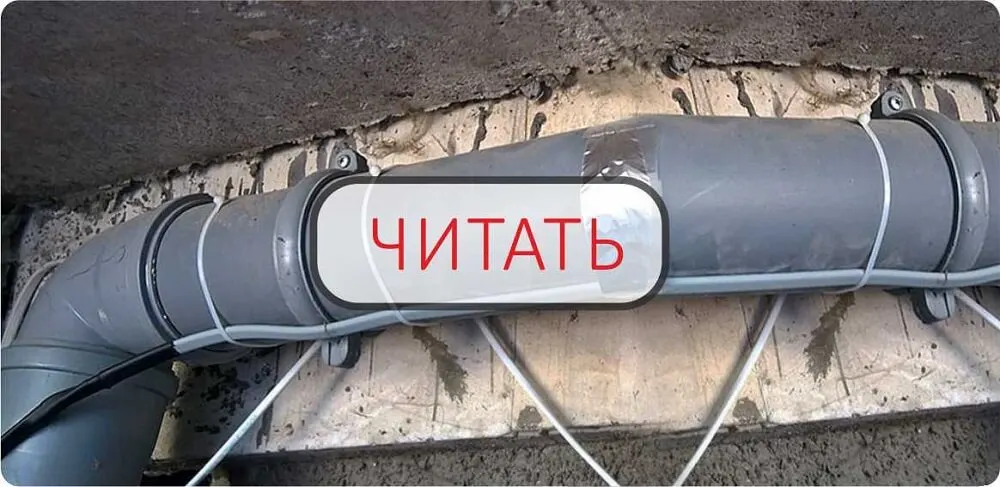

Обогрев канализации частного дома

Трубы Ø 110-160 мм расположенные выше уровня промерзания, либо на поверхности.

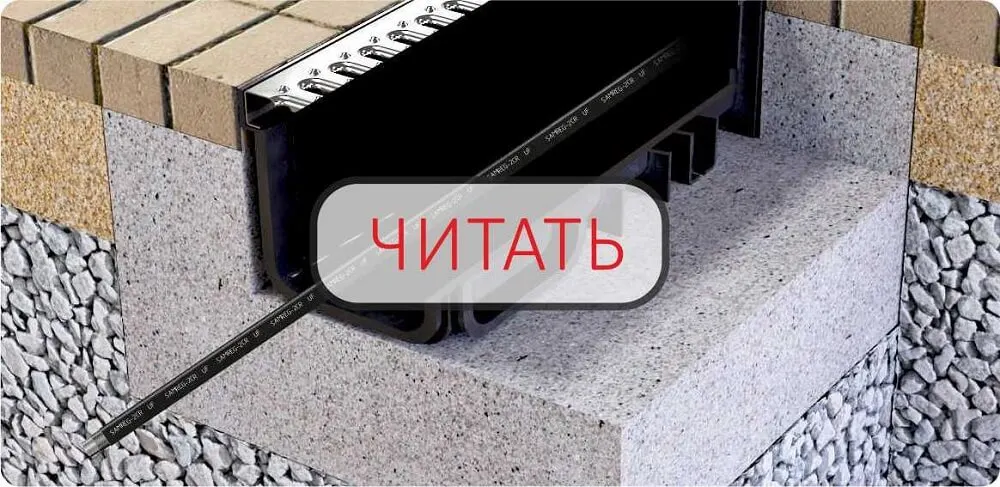

Обогрев ливневки частного дома

Открытая и закрытая ливневая канализация из различных материалов (в том числе бетоная), колодцы и дождеприемники.

Существует два способа обогрева бытовых труб

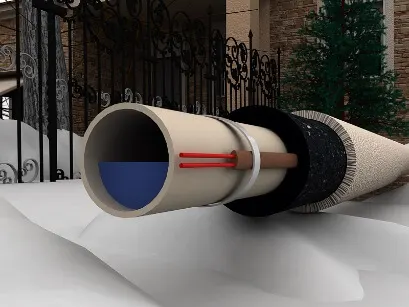

Укладка греющего кабеля на поверхности трубы

Укладка греющего кабеля на поверхности трубы

Укладка кабеля под теплоизоляционный материал. Это наиболее удобный способ, который применяют на этапе монтажа либо ремонта трубопровода. Кабель при этом монтируется по всей длине обогреваемого участка, либо в местах с наибольшим риском замерзания. Данный способ применим к любому виду наземного или подземного трубопровода, а также запорной арматуры (кранов, вентилей, патрубков, насосов, фильтров и так далее).

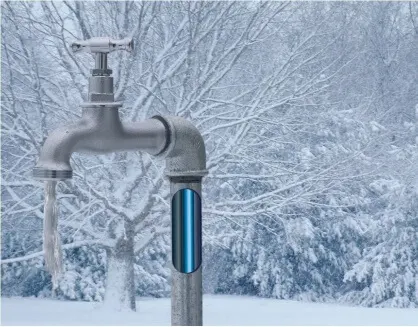

Внутренний обогрев трубы

Внутренний обогрев

Этот способ применим только для труб малого диаметра (до 40мм), и хорошо подходит для труб, уже зарытых в землю. Данный вид обогрева также имеет свои ограничения по монтажу, например – невозможность обогрева разветвленных трубопроводов (стыков, поворотов, изгибов). Среди преимуществ можно отметить низкие теплопотери (за счет внутреннего расположения нагревательного элемента) и условная простота монтажа (при наличии квалификации) – из дополнительных материалов потребуется только устройство для ввода кабеля в трубу. Подробнее

Для внутреннего обогрева применяется кабель со специальной внешней оболочкой из фторполимера, стойкой к воздействию агрессивных сред, а также позволяющей использовать данный кабель для обогрева труб питьевой воды.

Внимание! В случае любого варианта кабельного обогрева труб необходимо применять теплизоляцию, чтобы минимизировать теплопотери с поверхности трубы.

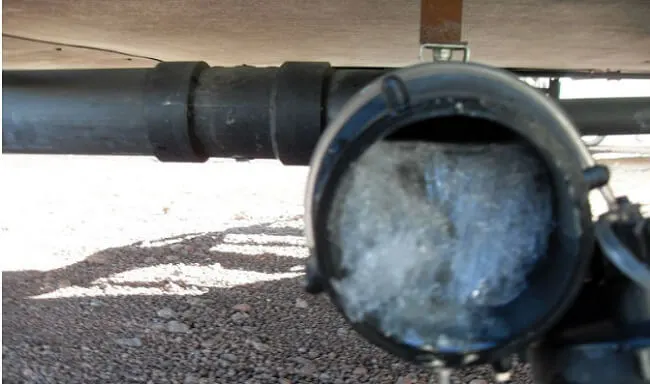

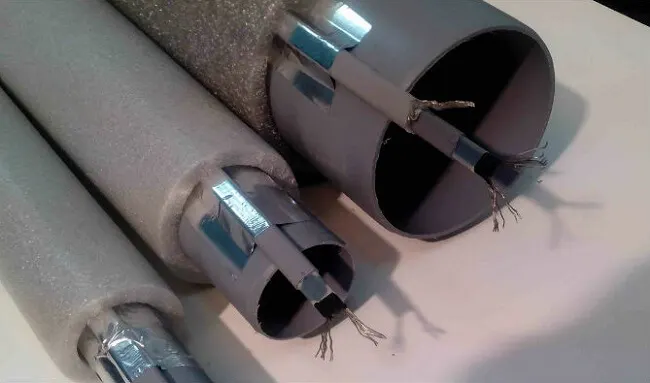

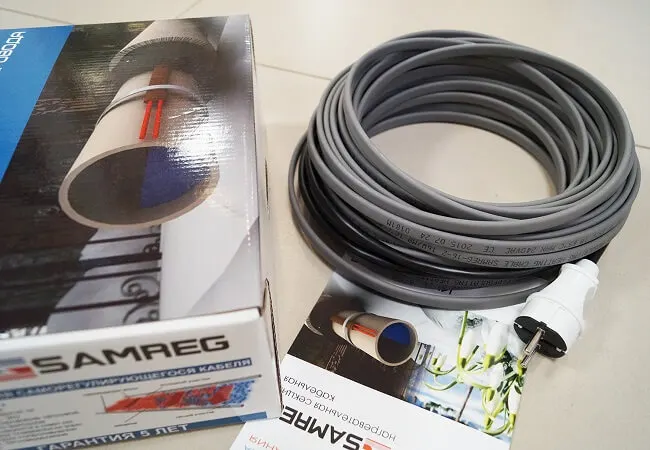

Способы растопить лед в трубах Монтаж греющего кабеля на поверхность трубы Готовый комплект греющего кабеля

Для обогрева бытовых труб специального проектирования системы не требуется, достаточно определить необходимую мощность греющего кабеля, его длину и подобрать автоматику.

Этапы обустройства системы обогрева трубопровода

  1. Определение участков, требующих защиты от замерзания. В большинстве случаев, это трубы, проложенные выше уровня промерзания грунта (1.8м) в зависимости от региона, открытые участки наземного трубопровода, точки выхода (колонки, краны, переходы)
  2. Определение длины участков, диаметра и количества труб.

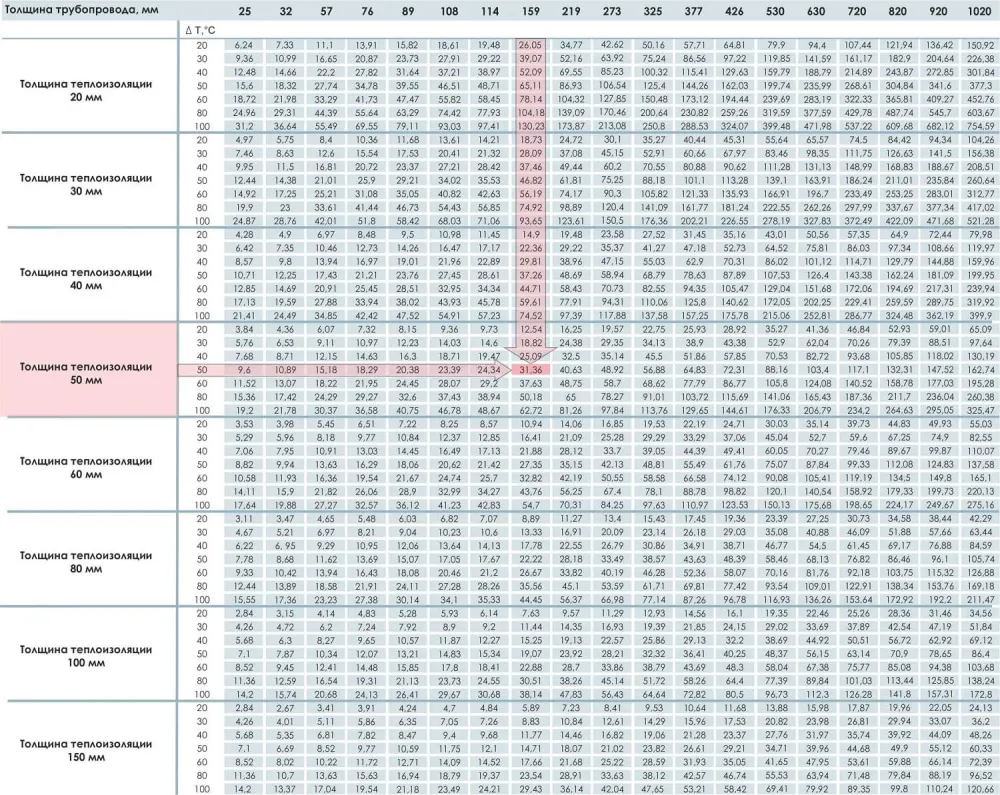

  3. Выбор мощности греющего кабеля исходя из диаметра трубопровода, толщины теплоизоляции и минимальной температуры окружающей среды. Данный расчет можно произвести по таблице (ΔТ – разница между +5° и минимальной температурой окружающей среды).

    Например: Трубопровод диаметром 159мм, утепленный теплоизоляцией толщиной 50мм, при минимальной температуре окружающей среды -25°С и необходимой температуре +5°С получаем разницу 30°С, (-25°С +5°С) - по таблице данное значение мощности тепловых потерь составит 18,82 Вт/м. Мощность выбранного кабеля должна быть не меньше найденной мощности тепловых потерь.

    Типовые расчеты теплопотерь с поверхности бытовой трубы

  4. Кабель можно приобрести в готовых комплектах (саморегулирующийся или резистивный), или на отрез – общим отрезком, из которого секции необходимой длины изготавливаются самостоятельно. Важно! На отрез продается только саморегулирующийся кабель, резистивный кабель категорически запрещено укорачивать или удлинять.
  5. Готовые секции монтируются на трубу согласно инструкции, соответствующей марке выбранного кабеля. Для самостоятельного изготовления секций используют комплекты для муфтирования типа ТКТ, с их помощью герметично заделывают концевую часть секции кабеля, а также место соединения греющего провода с силовым кабелем.

Что еще необходимо знать о греющем кабеле?

Максимальная длина греющего кабеля в секции
Пусковой ток греющего кабеля
Какой кабель лучше? Проверка греющего кабеля
