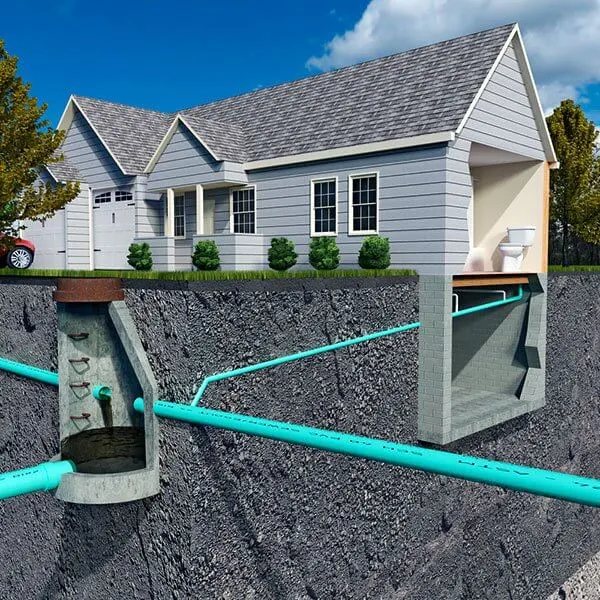

Обогрев канализации греющим кабелем

Обогрев канализации греющим кабелем

Самый распространенный и простой способ организации обогрев канализации частного дома – применение системы на основе греющего кабеля. В качестве нагревательного элемента используется резистивный (кабель постоянной мощности) или саморегулирующийся греющий кабель. Основная задача системы в данном случае – предотвратить замерзание жидкости в трубе и образование ледяных пробок. Для этого нагревательный кабель поддерживает температуру +5°С на поверхности трубопровода.

Для труб диаметром более 40мм применяется только наружный обогрев, кабель при этом монтируется под обязательную теплоизоляцию, при этом теплопотери будут минимальны. Мощность кабеля – 10/16/24 Вт/м. Для обогрева труб малого диаметра возможно применение саморегулирующегося кабеля внутрь трубы.

Необходимость обогрева возникает в следующих случаях

  • Трубы проходят на поверхности, нет возможности углубить их ниже уровня промерзания грунта. В различных регионах России климатические условия (а именно минимальные температуры в холодный период и его продолжительность) обуславливают строительные нормы монтажа системы водоснабжения и водоотведения. В холодных регионах уровень промерзания почвы может быть в районе 2м.
  • Небольшой угол наклона канализационной трубы. Если жидкость в трубе проходит с небольшой скоростью, возможно постепенное намерзание, слой за слоем. Так называемое сужение просвета трубы. В конечном итоге на определенном участке возникает засор.
  • Плохая работа септика или очистного сооружения. В случаях переполнения септика, вода будет застаиваться в трубах и может замерзнуть. Особенно подвержены замерзанию стыки и повороты труб.
  • Недостаточное утепление. Если при монтаже канализации допущены ошибки в выборе материала труб (различный материал имеет свою теплопроводность), а также нарушена технология утепления, либо трубы не утеплены вовсе.

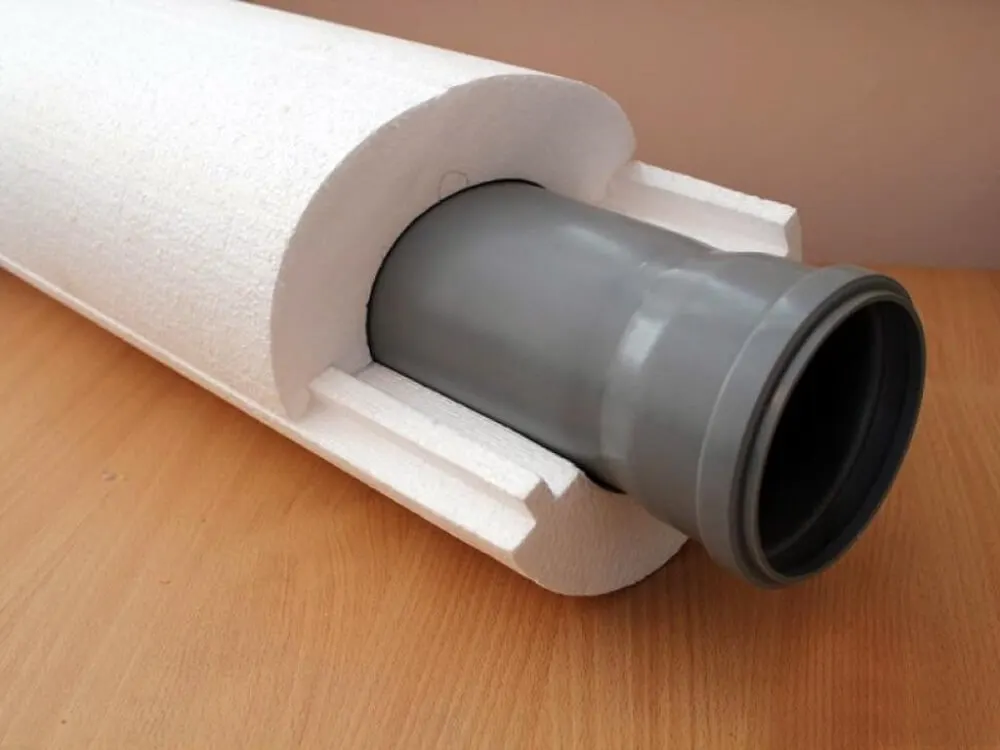

    Монтаж и утепление трубопровода

    Чаще всего для утепления трубопроводов применяют пенополистирол, он обладает низким влагопоглащением (не более 1%), а также прочностью 0,2 МПа, а также теплопроводностью до 0,035 Вт/(м*К). Также применяются другие утеплители – пенопласт, вспененный полиэтилен, минеральную вату, фольгированный изолон и другие. Теплоизоляционный материал часто выпускается в форме надрезанного с одной стороны цилиндра, для удобства монтажа на трубу, так называемой «скорлупой». Закрепляют теплоизоляцию пластиковыми хомутами, металлизированным скотчем, проволокой либо леской.

  • Недостаточный диаметр труб. Стандарты рекомендуют укладывать канализационные трубы диаметром не менее 110 мм. Без обогрева трубы меньшего диаметра чаще промерзают, а также засоряются. При строительстве временных сооружений, либо дачных домиков, владельцы часто пренебрегают строительными нормами.
  • Неправильная эксплуатация, недостаточная профилактика засоров, образование налетов, попадание посторонних предметов в канализационный трубопровод.

Участки обогреваемой канализации

  • Отрезок наружной канализационной трубы ведущий к септику, канализационному колодцу либо иному очистному сооружению.
  • Соединения дренажных колодцев, септиков.
  • Участки закрытой ливневой канализации.

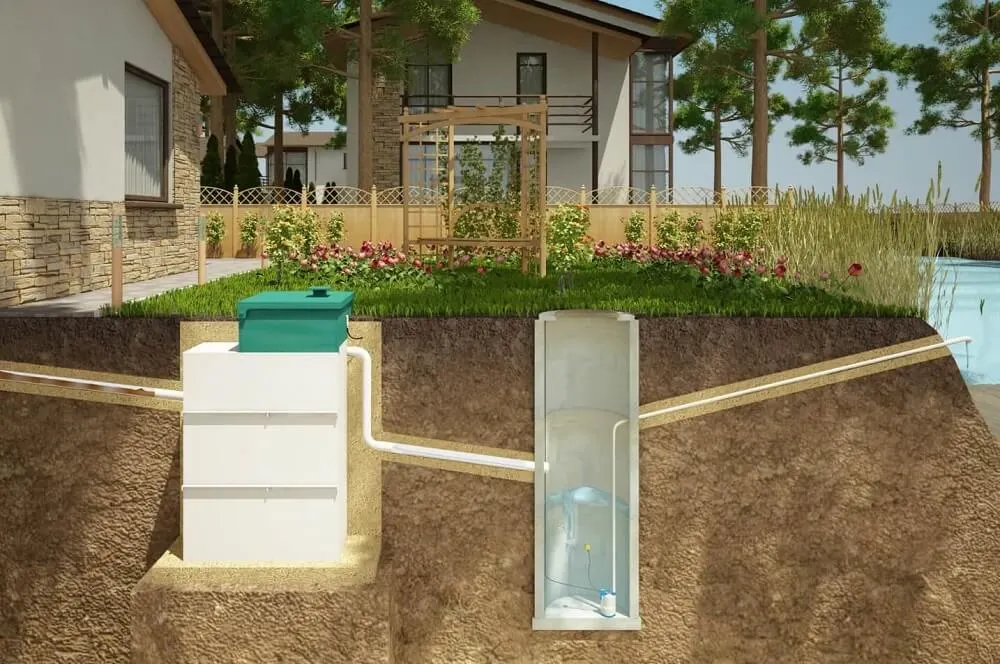

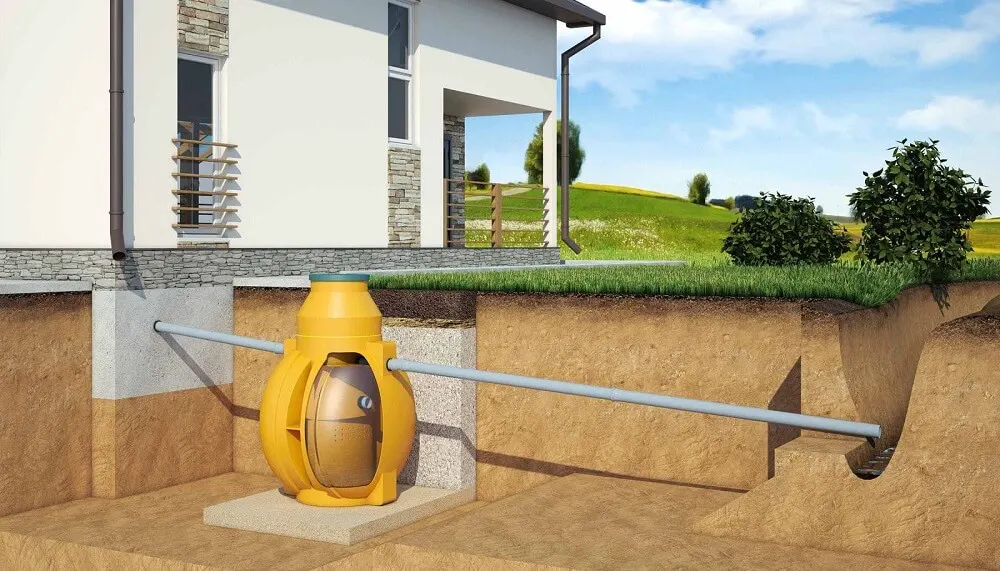

Участок обогреваемой канализации Участок закрытой ливневой канализации

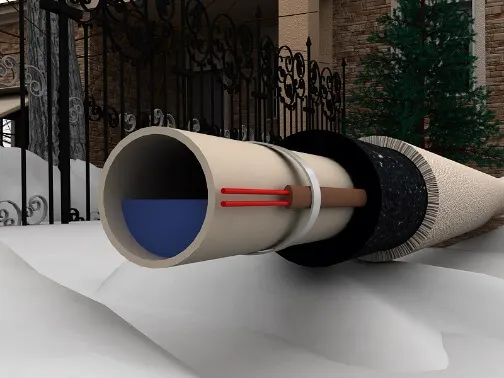

Выбор греющего кабеля для канализации

Выбор греющего кабеля для канализации

Под теплоизоляцию для наружного обогрева бытового трубопровода мы рекомендуем применяют саморегулирующийся греющий кабель без оплетки (экрана), мощностью 10/26/24/30 Вт/м. Кабель продается в готовых комплектах (с уже смонтированным питающим проводом и евро-вилкой для подключения к сети), либо на отрез – в бухтах.

Мощность греющего кабеля для обогрева канализации

Необходимая мощность для поддержания положительной температуры жидкости в трубе рассчитывается по таблице. В ней дан диаметр трубопровода (мм), толщина теплоизоляции (мм) и ΔТ, °С - разница между требуемой температурой (для трубопровода это +5°С) и минимальной температурой окружающей среды:

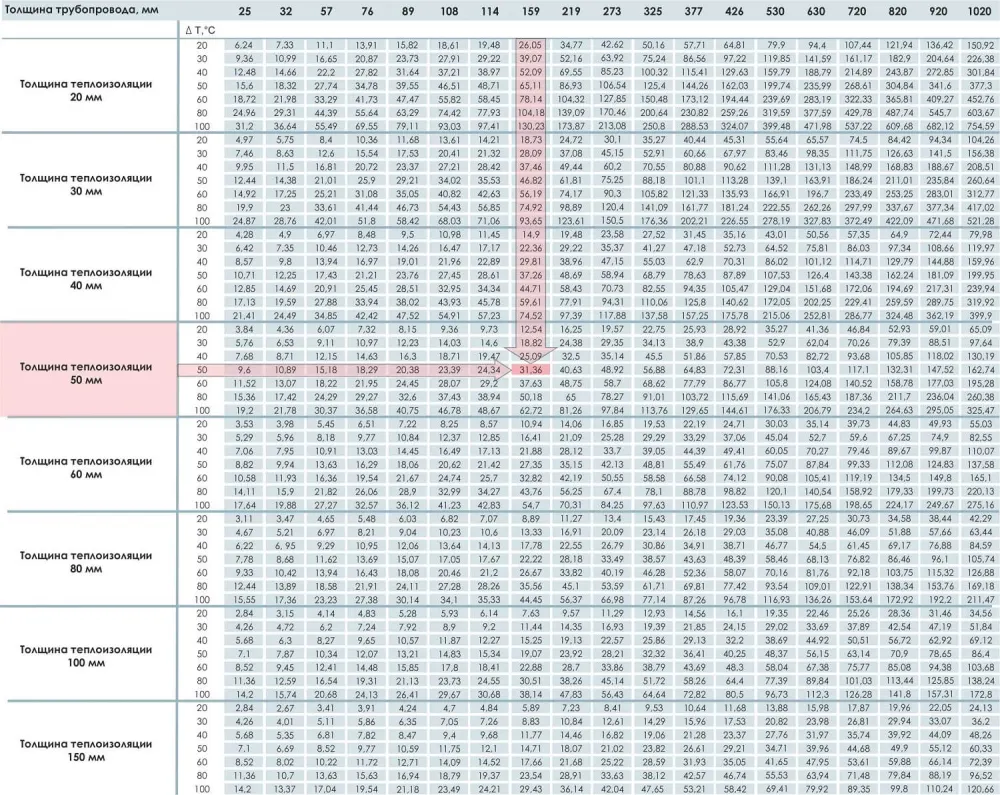

Типовые расчеты теплопотерь с поверхности трубопровода

Типовые расчеты теплопотерь с поверхности трубопровода

Рассчетные теплопотери, Qv, Вт/м (при коэффициенте теплопроводности теплоизоляции 0,05 Вт/м (м’ ° С)

По представленной таблице производятся расчеты мощности греющего кабеля как внутрь так и снаружи трубопровода.

Например: Канализационная труба ø159мм, утепленный теплоизоляционным материалом 50мм, при минимальной Т окружающей среды -15°С и необходимой температуре +5°С получаем разницу 20°С, по таблице данное значение мощности (с запасом) составит 16 Вт/м.

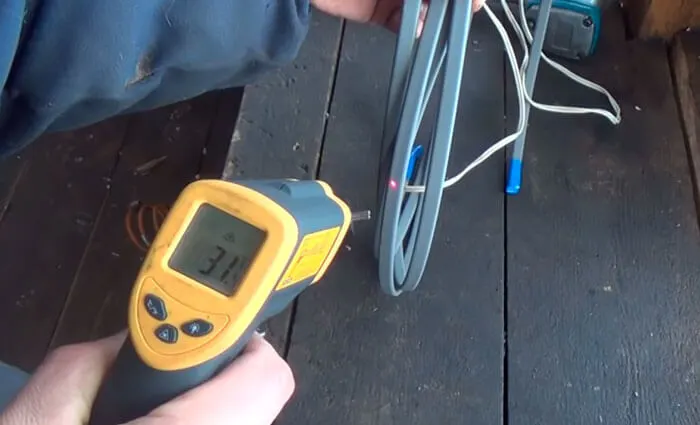

Низкотемпературный греющий кабель

Для обогрева труб бытовой канализации применяют низкотемпературный греющий кабель, рабочая температура которого не превышает 65°С. Максимальная температура воздействия кабеля не превышает 85°С. Это условие необходимо соблюдать для безопасной эксплуатации самого трубопровода (в особенности это касается пластиковых труб), так и сохранности теплоизоляционного материала. Нарушение температурного режима работы кабеля может привести к аварийным ситуациям и выходу из строя системы.

Саморегулирующийся греющий кабель для обогрева канализационных труб

Отличительная способность саморегулирующегося кабеля – возможность разрезать его на секции любой длины, таким образом, секции можно изготавливать (муфтировать) прямо на месте монтажа.

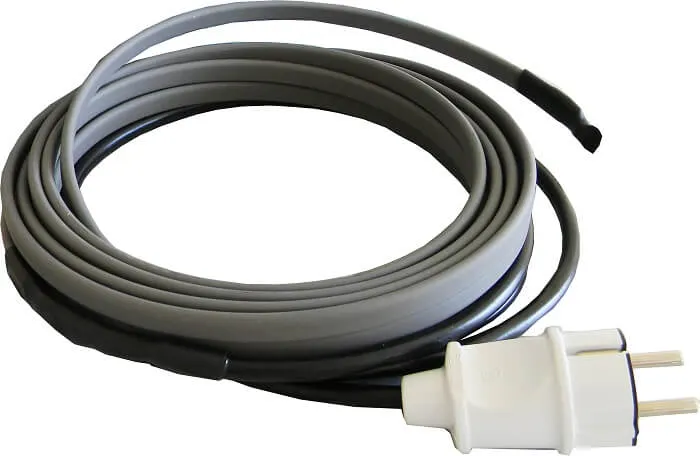

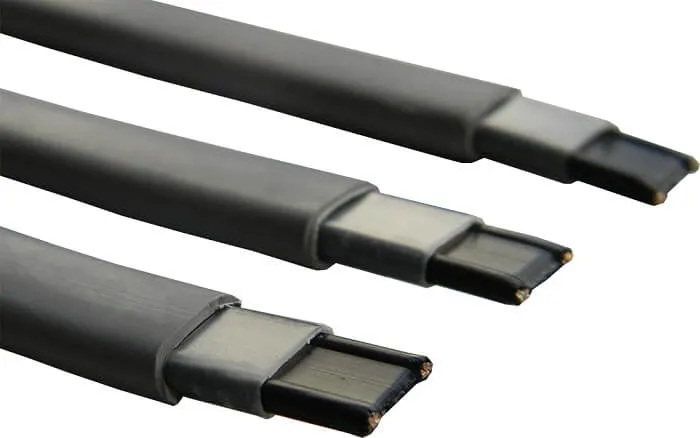

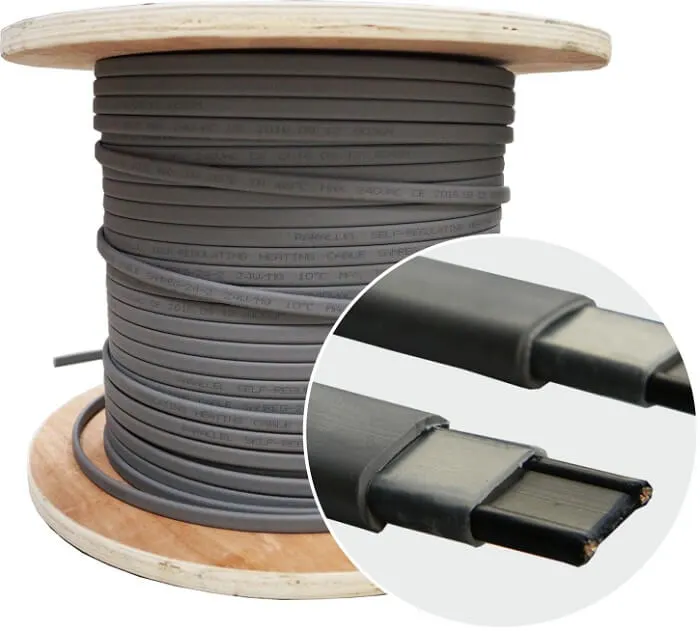

Саморегулирующийся греющий кабель без оплетки Бухта саморегулирующегося кабеля Готовый комплект греющего кабеля с вилкой
Саморегулирующийся кабель SAMREG 16-2
Саморегулирующийся кабель SAMREG 16-2
  • Мощность: 16 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
Саморегулирующийся кабель SRL 16-2
Саморегулирующийся кабель SRL 16-2
  • Мощность: 16 Вт
  • Назначение: трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
  • Maкс. температура (рабочая): 65 °C
Саморегулирующийся кабель SAMREG 24-2
Саморегулирующийся кабель SAMREG 24-2
  • Мощность: 24 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
Саморегулирующийся кабель SRL 24-2
Саморегулирующийся кабель SRL 24-2
  • Мощность: 24 Вт
  • Назначение: трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
  • Maкс. температура (рабочая): 65 °C
Саморегулирующийся кабель SAMREG 30-2
Саморегулирующийся кабель SAMREG 30-2
  • Мощность: 30 Вт
  • Назначение: трубопровод
  • Экран: без экрана
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
Саморегулирующийся кабель SRL 30-2
Саморегулирующийся кабель SRL 30-2
  • Мощность: 30 Вт
  • Назначение: трубопровод
  • Тип: саморегулирующийся
  • Вид: низкотемпературный
  • Применение: без взрывозащиты
  • Maкс. температура (рабочая): 65 °C

Также система обогрева бытового трубопровода на основе самогреющей ленты не требует сложного управления. Секции длиной до 20 м можно подключать напрямую к сети без использования контроллеров и дифавтоматов. Саморегулирующийся кабель не подвержен перегреву даже при монтаже внахлест.

Максимальная длина одной секции греющего кабеля зависит от его линейной мощности, а также пусковых токов.

Максимальная длина греющего кабеля в секции
Срок службы греющего кабеля. Защита от UF-лучей
Греющий кабель в трубу. Обогрев внутри трубопровода

Резистивный греющий кабель для обогрева канализации

Для бытового применения также удобны готовые комплекты резистивного греющего кабеля (или кабеля постоянной мощности). Главное преимущество – цена, которая гораздо ниже, чем у саморегулирующегося кабеля.

Отличие резистивного кабеля в отсутствии способности к саморегуляции температуры. Эту функцию выполняет терморегулятор, размещенный в концевой муфте секции. Для надежности рекомендуется использовать двухжильный резистивный кабель – одна из двух жил греющая, другая питающая. Преимущество двухжильного резистивного кабеля в отсутствии необходимости возвращать кабель.

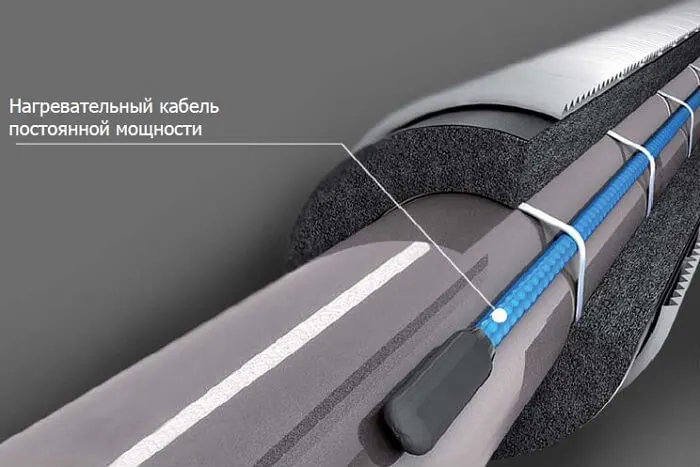

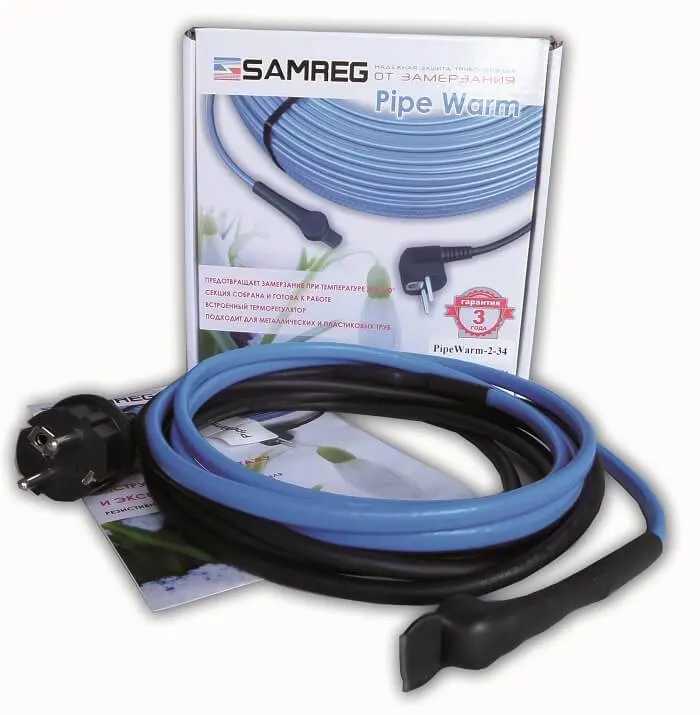

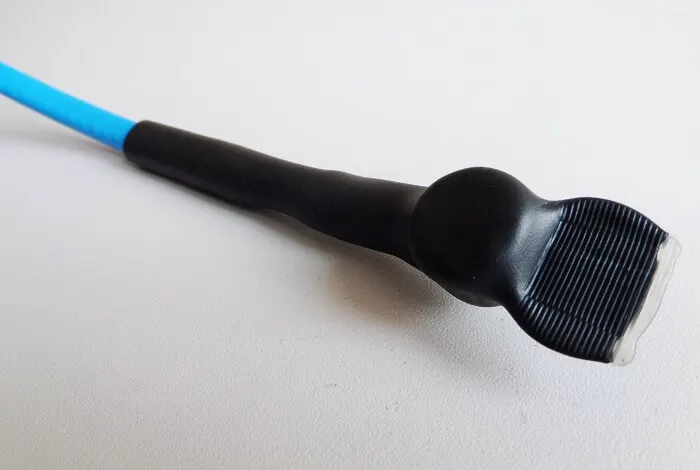

Готовые комплекты резистивного греющего кабеля Нагревательный кабель постоянной мощности Концевая муфта резистивного греющего кабеля
Комплект резистивного греющего кабеля Samreg PipeWarm (2м)
Комплект резистивного греющего кабеля Samreg PipeWarm (2м)
  • Общая мощность системы: 0.034 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (3м)
Комплект резистивного греющего кабеля Samreg PipeWarm (3м)
  • Общая мощность системы: 0.051 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (4м)
Комплект резистивного греющего кабеля Samreg PipeWarm (4м)
  • Общая мощность системы: 0.068 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (5м)
Комплект резистивного греющего кабеля Samreg PipeWarm (5м)
  • Общая мощность системы: 0.085 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (6м)
Комплект резистивного греющего кабеля Samreg PipeWarm (6м)
  • Общая мощность системы: 0.102 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (7м)
Комплект резистивного греющего кабеля Samreg PipeWarm (7м)
  • Общая мощность системы: 0.119 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (8м)
Комплект резистивного греющего кабеля Samreg PipeWarm (8м)
  • Общая мощность системы: 0.136 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (9м)
Комплект резистивного греющего кабеля Samreg PipeWarm (9м)
  • Общая мощность системы: 0.153 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (10м)
Комплект резистивного греющего кабеля Samreg PipeWarm (10м)
  • Общая мощность системы: 0.17 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (12м)
Комплект резистивного греющего кабеля Samreg PipeWarm (12м)
  • Общая мощность системы: 0.204 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (14м)
Комплект резистивного греющего кабеля Samreg PipeWarm (14м)
  • Общая мощность системы: 0.238 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (16м)
Комплект резистивного греющего кабеля Samreg PipeWarm (16м)
  • Общая мощность системы: 0.272 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (18м)
Комплект резистивного греющего кабеля Samreg PipeWarm (18м)
  • Общая мощность системы: 0.306 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
Комплект резистивного греющего кабеля Samreg PipeWarm (20м)
Комплект резистивного греющего кабеля Samreg PipeWarm (20м)
  • Общая мощность системы: 0.34 кВт
  • Мощность: 17 Вт
  • Назначение: трубопровод
  • Экран: алюминиевая фольга+бронзовая проволока
  • Тип: резистивный
  • Вид: низкотемпературный
